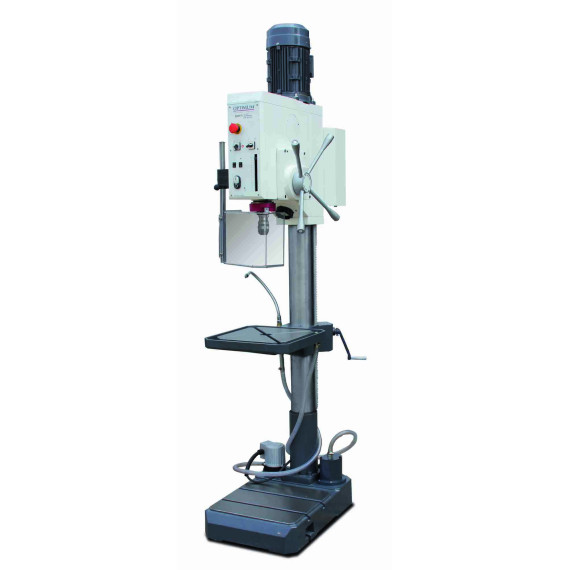

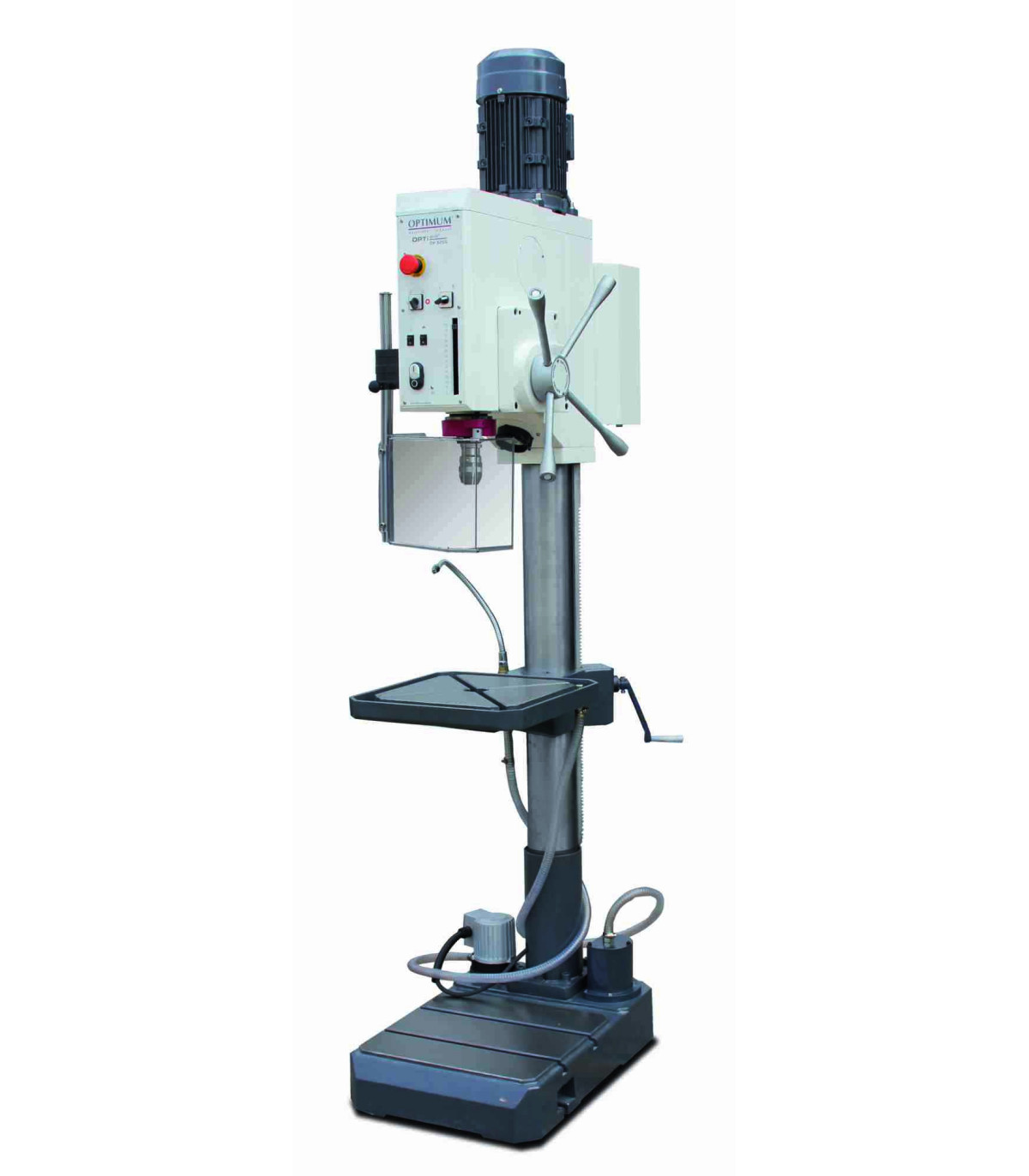

Trapano verticale a ingranaggio con dispositivo di punta DH 32 GS OPTIMUM

Trapano verticale a ingranaggio con dispositivo di punta DH 32 GS OPTIMUM. Il trapano verticale DH 32 GS di OPTIMUM si distingue per la sua alta concentricità, cambio a bassa manutenzione e ampio intervallo di velocità. La sua costruzione robusta e la regolazione del piano garantiscono sicurezza e precisione.

CARATTERISTICHE

• Alta concentricità grazie all'albero principale temprato e rettificato
• Cambio a bassa manutenzione con lubrificazione a grasso
• Cambio con ingranaggi PA6
• Ampio intervallo di velocità
• Costruzione in ghisa solida e pesante
• Grande schermo protettivo regolabile in altezza con interruttore di sicurezza per la massima protezione dell'utente.
• Fermapunta di perforazione regolabile con scala millimetrica
• Funzionamento avanti/indietro
• Illuminazione integrata nella testa di perforazione

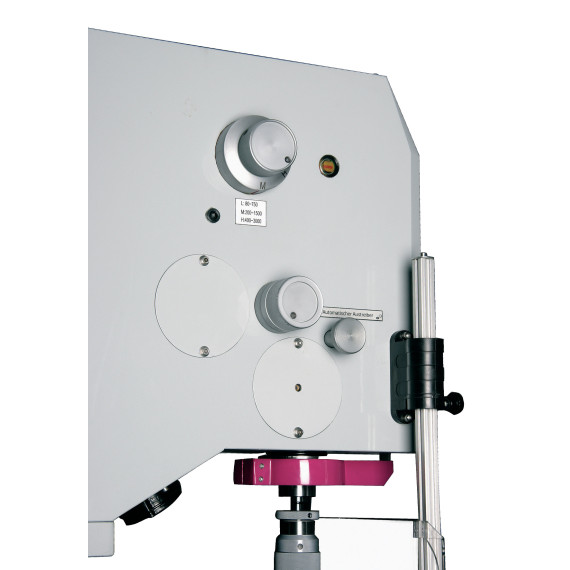

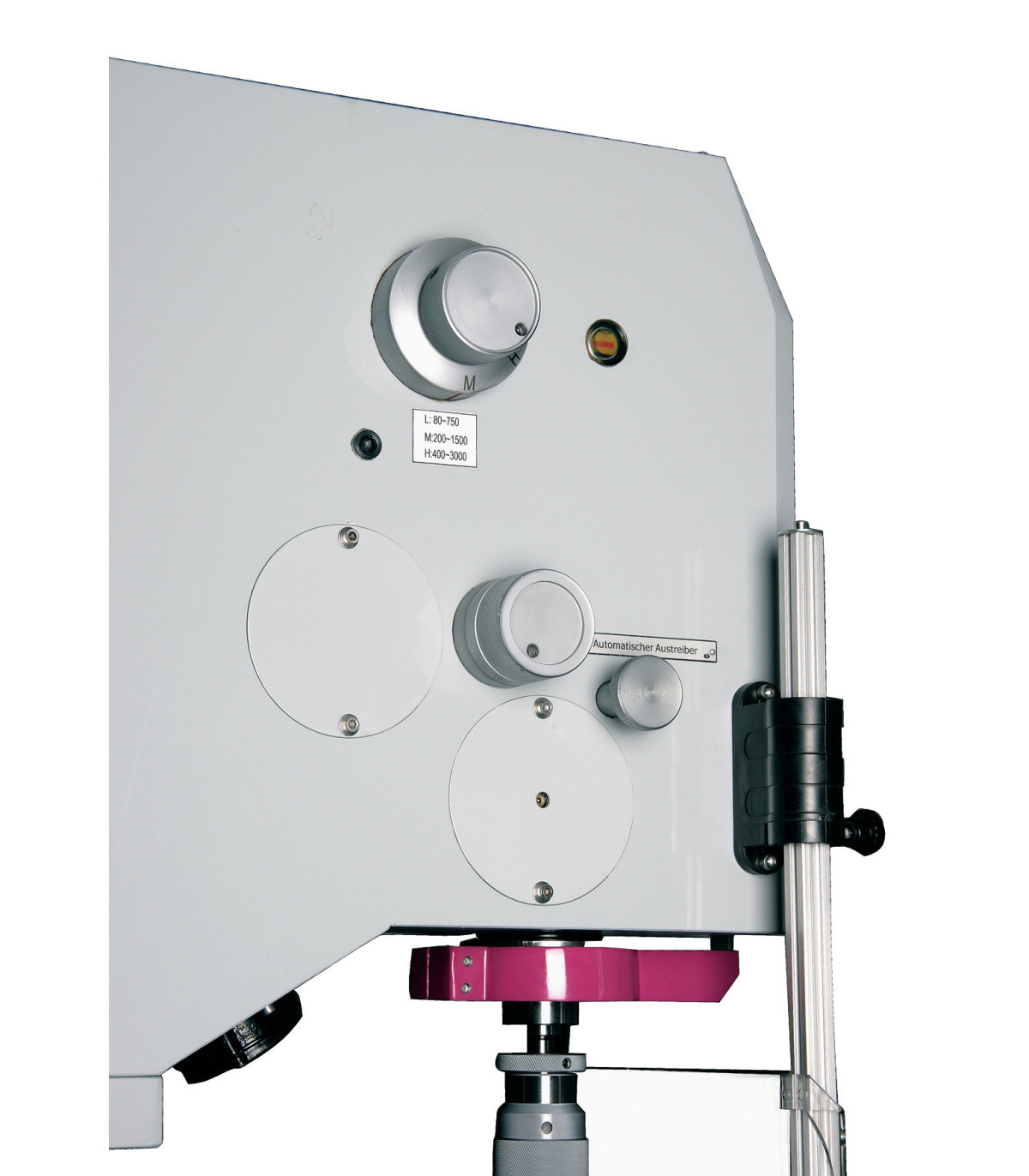

• Espulsore integrato per un facile cambio degli utensili
• Piano di perforazione meccanizzato con precisione con scanalature a T diagonali e canale d'acqua di raffreddamento circostante
• Colonna in ghisa con pareti spesse per un'alta assorbimento di potenza e stabilità
• Piastra base massiccia, di grandi dimensioni e con forti nervature sul retro.

Trapano OPTIdrill DH 32G

• Funzione di tocco
• Alimentazione automatica della punta
• Dispositivo di raffreddamento e filtro trucioli secondo la Direttiva Macchine
• Interruttore a pedale opzionale disponibile per passare tra rotazione destra-sinistra e filettatura (n. articolo 3050032)

SPECIFICHE TECNICHE

Dimensioni e pesi

• Diametro della colonna 115 millimetri
• lunghezza circa 725 millimetri
• Larghezza/profondità circa 450 millimetri
• Altezza circa 2200 millimetri
• Peso approssimativo 312 chilogrammi

Prestazioni di perforazione

• Acciaio ad alte prestazioni per perforazione (S235JR) 30 millimetri
• Acciaio ad alte prestazioni per perforazione continua (S235JR) 26 millimetri
• Acciaio per filettatura (S235JR) M 16 x 2 mm

Piano di perforazione

• lunghezza dell'area di lavoro 400 millimetri
• Larghezza dell'area di lavoro 420 millimetri
• Tipo di scanalatura a T diagonale
• Dimensione della scanalatura a T 14 millimetri
• Numero di scanalature a T 2
• Rotazione 360°
• Capacità di carico 120 chili
• Distanza massima tra l'albero e il piano di perforazione 820 millimetri

Dati elettrici

• Tensione di alimentazione 400 volt
• Frequenza di rete 50 Hz

Base della macchina

• Distanza massima dell'albero dalla base della macchina 1270 millimetri
• lunghezza dell'area di lavoro 450 millimetri
• Larghezza dell'area di lavoro 395 millimetri
• Dimensione della scanalatura a T della base della macchina 14 millimetri
• Numero di scanalature a T della base della macchina 2
• Spaziatura delle scanalature a T della base della macchina 150 millimetri

Motore(i)

• Potenza di azionamento del motore dell'albero 1,5 / 2,2 kW
• Potenza del motore di azionamento della pompa di raffreddamento 40 watt

Intervallo di velocità

• Intervallo di velocità 75 – 2000 min¯¹
• Numero di marce 8 passi

Mandrino

• Corso della punta 125 millimetri
• Mandrino dell'albero MT 4
• Raggiungere 285 millimetri
• Velocità di avanzamento della punta 0,05 / 0,1 mm/giro
• VPE 1

COMPONENTI/IMBALLAGGIO

Unità: ud.

Unità di imballaggio: 1

Adattatore MK4-B16

PER QUALE TIPO DI LAVORO È ADATTO

Il trapano verticale a ingranaggio con dispositivo di punta DH 32 GS OPTIMUM è adatto per:

• Metalurgia
• Officine di lavorazione meccanica
• Industria del legno
• Produzione di prototipi
• Artigianato
• Riparazione
