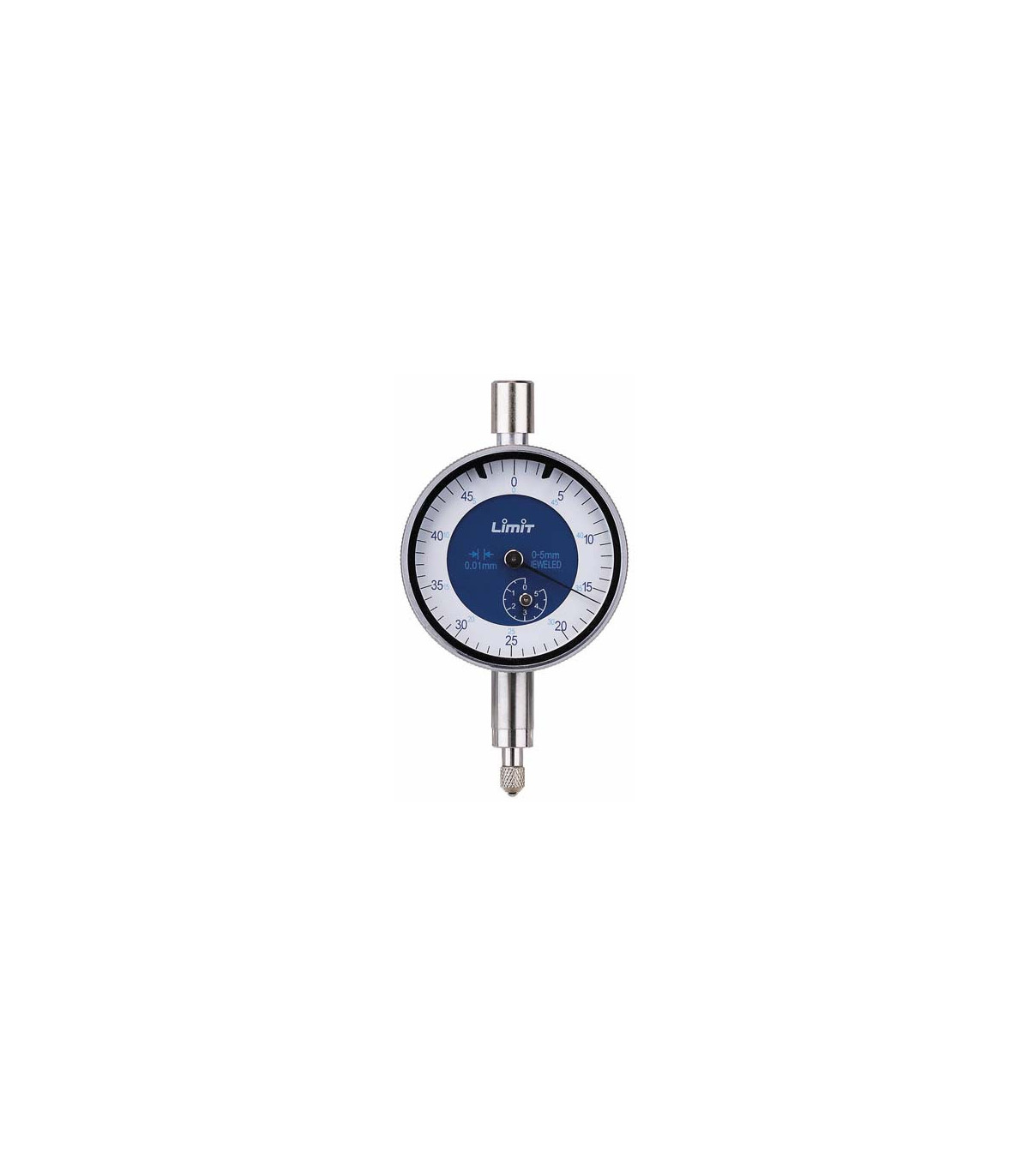

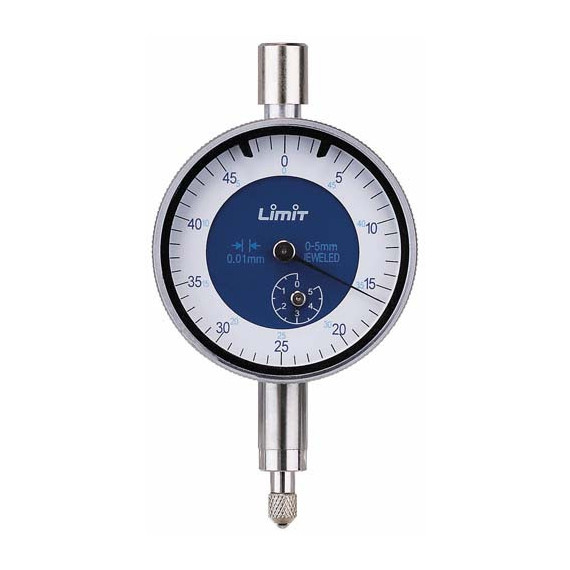

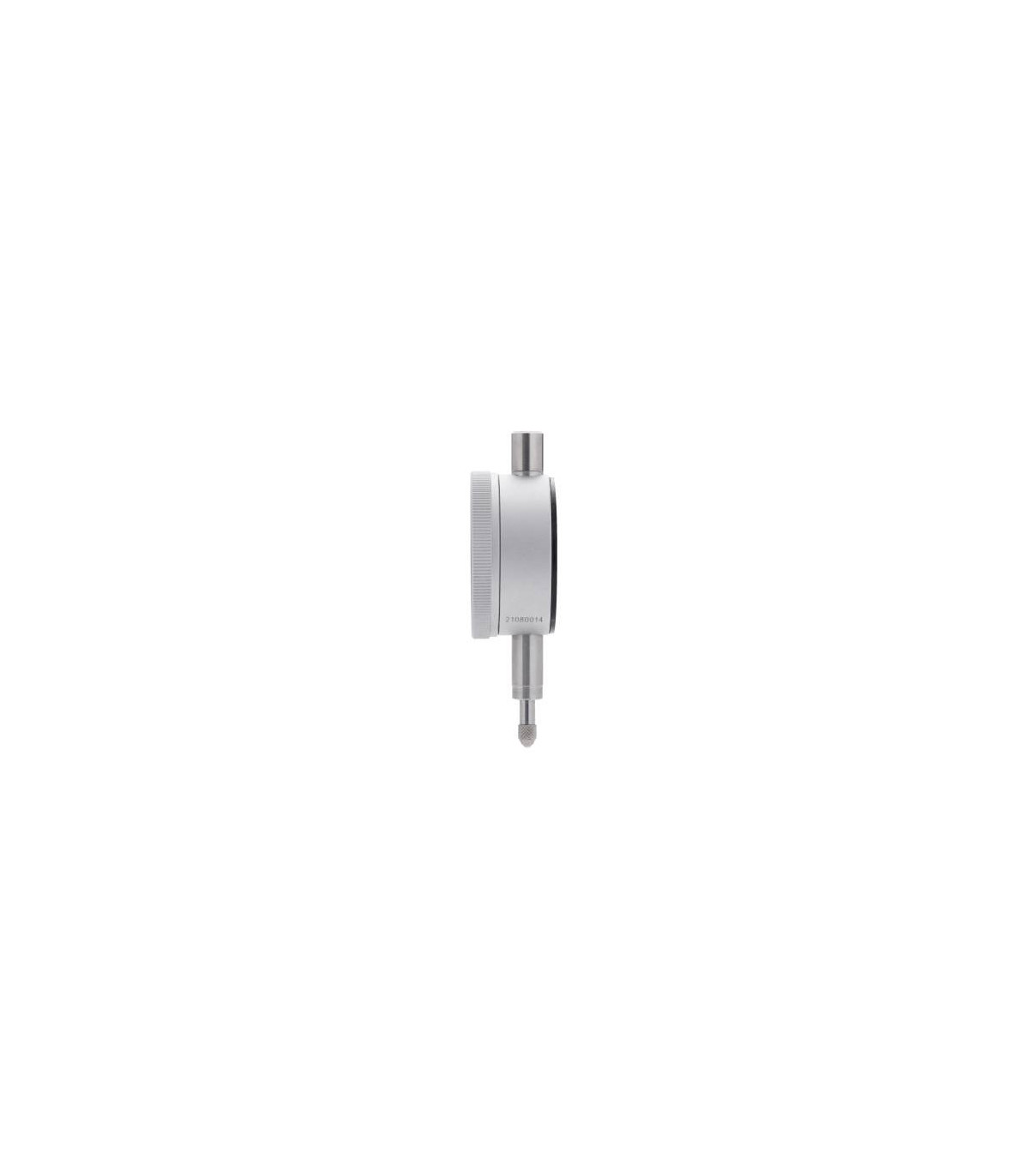

Mini relógio comparador de 40 mm LIMIT

Mini relógio comparador de 40 mm LIMIT. O mini relógio comparador de 40 mm LIMIT é um instrumento preciso e compacto, ideal para medições em mecânica e engenharia. Com uma escala giratória e um indicador que mostra milímetros completos, oferece um intervalo de medição total de 5 mm. Sua ponta de medição é substituível e atende à tolerância segundo a norma DIN 878. Apresenta uma graduação de 0,01 mm e seu design analógico facilita a leitura.

Sem suporte de montagem, é perfeito para trabalhos em espaços reduzidos, sendo uma ferramenta essencial para o controle de qualidade e verificação de tolerâncias em diversas aplicações.

CARACTERÍSTICAS

• Mini relógio comparador.
• Com escala giratória.
• Indicador adicional que mostra milímetros completos.
• Ponta de medição substituível.
• Sem suporte de montagem.
• Tolerância segundo a norma DIN 878.

DADOS TÉCNICOS

Intervalo de medição, total: 5 mm

Diâmetro da esfera: 40 mm

Diâmetro do pino de segurança: 8 mm

Unidades de medida: mm

Escala: 0-50 50-0

Dimensão F: 14 mm

Dimensão G: 13 mm

Dimensão H: 40 mm

Dimensão J: 7 mm

Graduação da escala de medição: 0,01 mm

Dimensão A: 38 mm

Dimensão B: 48 mm

Dimensão D: 14 mm

Graduação da escala: 0-50, 50-0

Uma volta do ponteiro =: 0,5 mm

Código de classe ETIM: EC003591

Design: Analógico

NORMAS

- DIN 878: A norma DIN 878 refere-se a um padrão alemão que especifica as dimensões e tolerâncias dos esquadros utilizados na engenharia e na fabricação. Esses esquadros são ferramentas de medição que ajudam a garantir que os ângulos sejam precisos, o que é fundamental em muitos processos de design e construção.

PARA QUE TIPO DE TRABALHO É APROPRIADO

O Mini relógio comparador de 40 mm LIMIT é adequado para:

• Medir pequenas variações em dimensões
• Indústria
• Engenharia
• Fabricação
• Oficinas de mecânica
