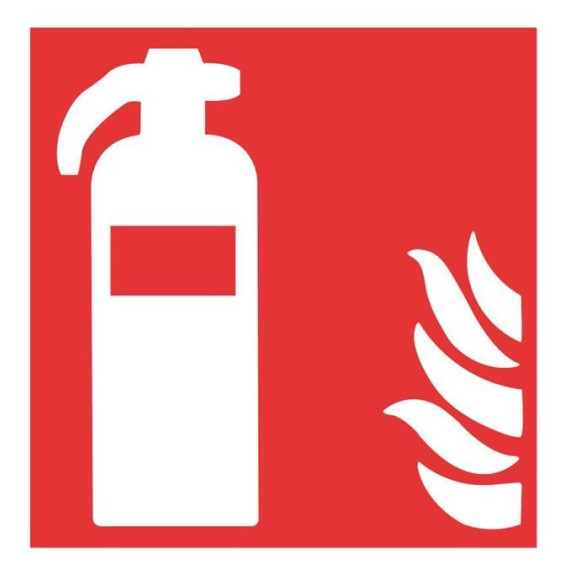

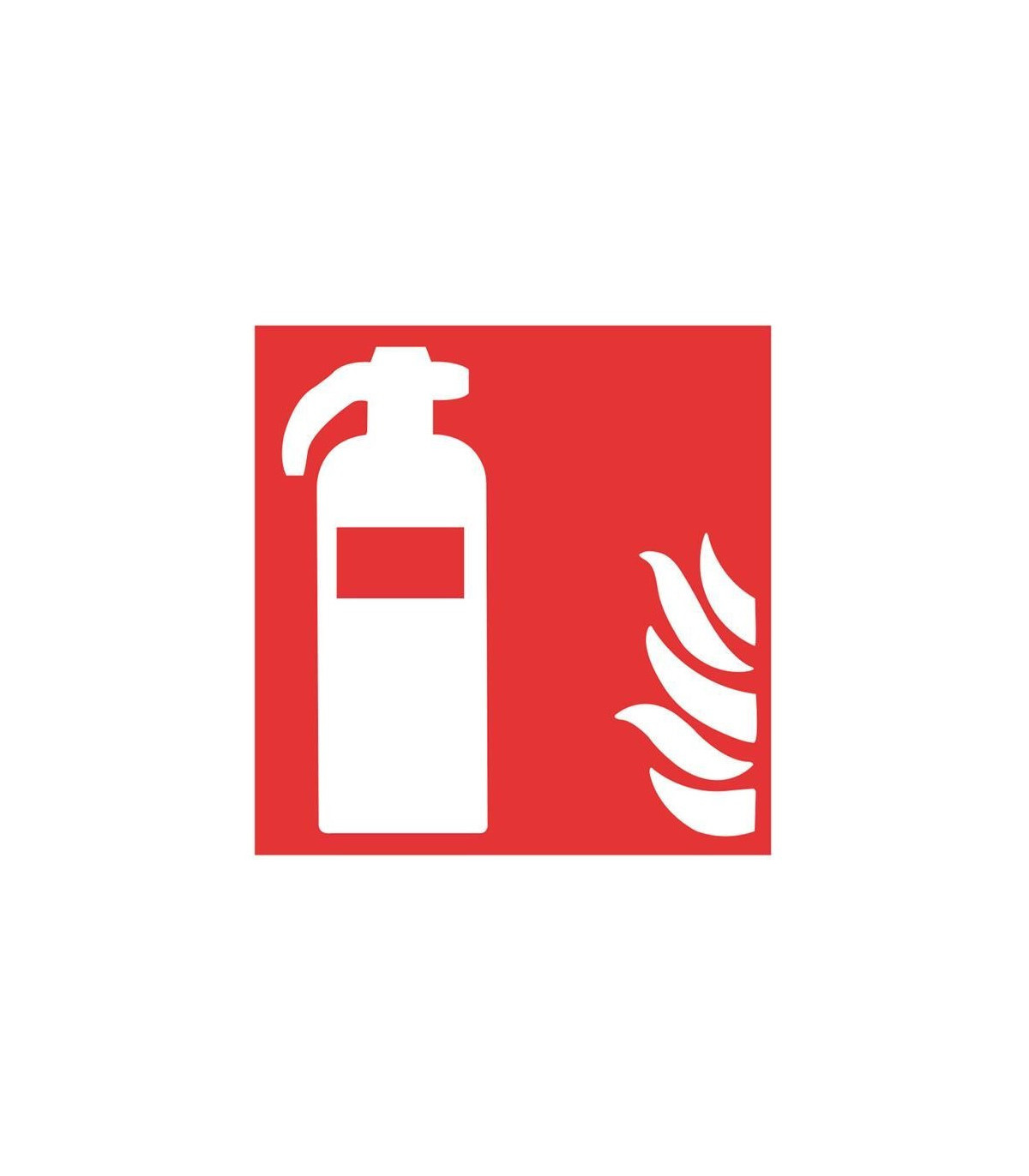

Sinal de socorro apenas pictograma Extintor de incêndios COFAN

Sinal de socorro de solo pictograma Extintor de incêndios COFAN. Sinal de segurança e extinção elaborada sobre chapa de PVC ou adesiva (adesivo) com camada de pigmento fotoluminescente, (depois de absorver luz, o produto a emite na escuridão, por isso não precisa de nenhuma fonte elétrica e o produto pode ser carregado um número indefinido de vezes).

Esse tipo de sinal é instalado em diferentes tipos de indústrias como medida de alerta e segurança, cumprindo a função de manter informados os usuários e trabalhadores sobre as ações de socorro em caso de emergência. Na maioria das indústrias, o extintor de segurança é obrigatório, assim como sua correta sinalização e instruções de uso.

É comum encontrar essa sinalização em escolas, hospitais e fábricas, assim como em centros comerciais, teatros e espaços de uso comum.

IDENTIFICAÇÃO DO PRODUTO

Segundo norma UNE 23035/4:

• Nome ou marca do fabricante
• Data de fabricação
• Denominação (classe A ou classe B conforme aplicável)

Segundo RIPCI 513:

• Nome ou marca do fabricante

VALORES MÍNIMOS DE LUMINISCÊNCIA DEPOIS DE CÂMARA SALINA

CLASSE A:

Colocação em locais de grande circulação pública e/ou luz artificial

CLASSE B:

Demais locais

MATERIAIS SUPORTE PVC CARACTERÍSTICAS

Segundo norma UNE 53127:

• PVC branco 1mm para classe A e PVC transparente 0,7mm para classe B
• Alumínio lacado em branco de 0,6mm de espessura.
• Estabilidade com Tª < 55º.
• Absorção de água desprezível (0,04 ± 0,01)%.
• Auto-extinguível.
• Sem conteúdo de chumbo e fósforo apreciáveis (inferiores a 0,01%)
• Não tóxico.

PICTOGRAMAS

Segundo normas:

• UNE EN ISO 7010
• UNE 23033/1

TEXTO

• Segundo norma UNE 23033/1

PRODUTO FOTOLUMINISCENTE

• Composto à base de pigmentos.
• Ciclos foto-luminiscentes de carga e descarga ilimitados

COR

Tonais segundo norma:

• UNE EN ISO 7010
• UNE 23033/1
• Tinta de grande aderência e resistência.
• Permite uma grande flexibilidade no produto final.
• Não auto-inflamável. Não tóxico

ESPESSURA FINAL

Classe A

• PVC 1,2 m/m (±10%).
• ALUMÍNIO 0,8 m/m (±10%).

Classe B

• PVC 0,8 m/m (±10%).
• ALUMÍNIO 0,7 m/m (±10%).

REFERÊNCIA

• Impressa na sinalização

DIMENSÕES

• Segundo norma UNE 23033/1

PORCENTAGENS DE COR

• Segundo norma UNE 23033-1

DISTÂNCIA MÁXIMA DE VISÃO

• Impressa na sinalização.

Para calcular as dimensões necessárias de uma sinalização, aplica-se, até uma distância máxima de 50 m, a fórmula:

S≥ L2 /2000

“S” representa a superfície da sinalização em metros quadrados, e “L” a distância em metros a partir da qual se pode perceber a sinalização.

MEDIDAS

ADESIVA (ADESIVO)

• SO03AD105105..............105x105 mm
• SO03AD148148..............148x148 mm

PVC

• SO03LU105105..............105x105 mm
• SO03LU148148..............148x148 mm
• SO03LU210210..............210x210 mm
• SO03LU297297..............297x297 mm

NORMATIVA

- UNE 23033/1:2019 (Extinção)

- UNE 23033/2:2019 (Instalações)

- UNE 23034/1998 (Evacuação)

- UNE 23035-1/2003

- UNE 23035-4/2003

- UNE 53127/2002

- UNE EN ISO 7010 : 2012

- RD 314/2006 (CTE)

- RIPCI 2017 (Extinção)

ARMAZENAMENTO, LIMPEZA E CONSERVAÇÃO

A temperatura de trabalho não deve ser superior a 45º C. Temperaturas superiores podem deformar o material suporte.

A temperatura ideal de armazenamento deve estar entre 15º C e 25º C; e com uma umidade de 10/50%.

Métodos de limpeza; evite aplicar produtos abrasivos. Recomenda-se limpá-las com água e detergentes neutros.
