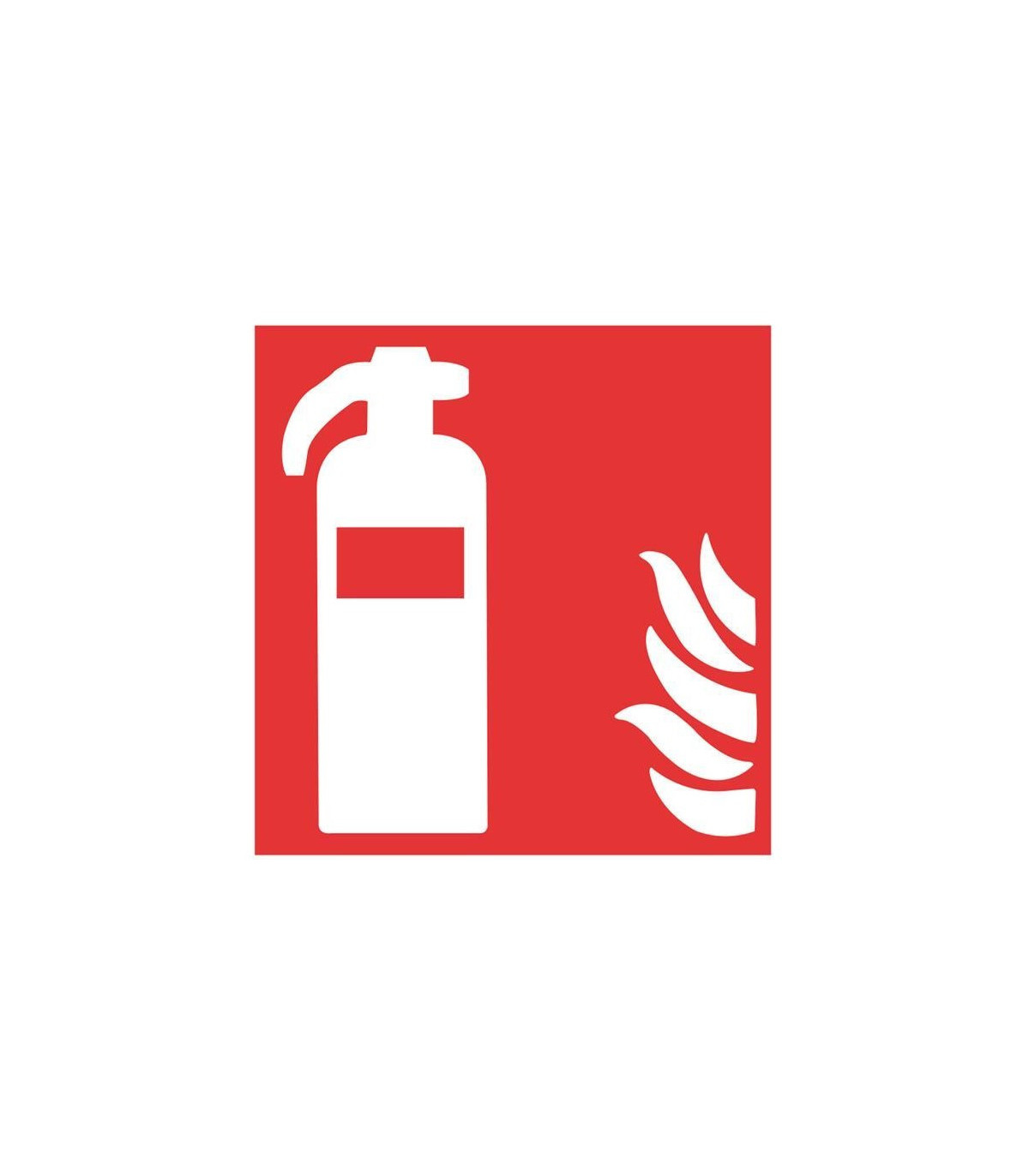

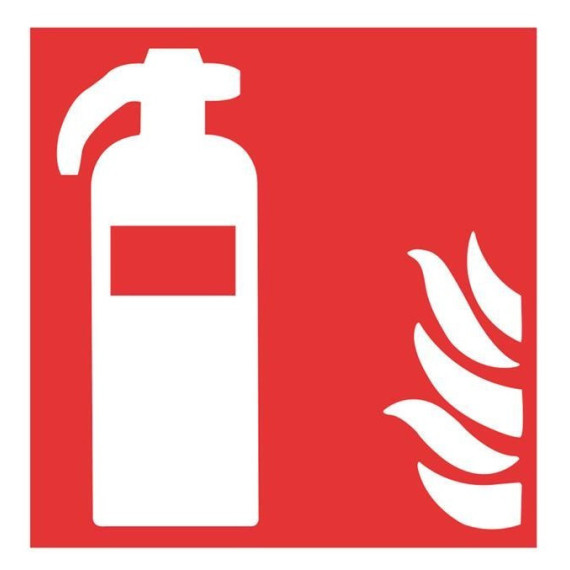

Signal de détresse uniquement pictogramme Extincteur d'incendie COFAN

Signal de secours uniquement pictogramme Extincteur d'incendie COFAN. Signal de sécurité et d'extinction élaboré sur plaque de PVC ou adhésif (autocollant) avec couche de pigment photoluminescent, (après avoir absorbé la lumière, le produit l'émet dans l'obscurité, donc il n'a besoin d'aucune source électrique et le produit peut être chargé un nombre indéfini de fois).

Ce type de signaux est installé dans différents types d'industries comme mesure d'alerte et de sécurité, tout en remplissant la fonction d'informer les utilisateurs et les travailleurs des actions de secours en cas d'urgence. Dans la plupart des industries, l'extincteur de sécurité est obligatoire, tout comme sa signalisation correcte et ses instructions d'utilisation.

Il est courant de trouver ce signal dans les écoles, hôpitaux et usines, ainsi que dans les centres commerciaux, théâtres et espaces d'utilisation commune.

IDENTIFICATION DU PRODUIT

Selon la norme UNE 23035/4 :

• Nom ou marque du fabricant
• Date de fabrication
• Dénomination (classe A ou classe B selon le cas)

Selon RIPCI 513 :

• Nom ou marque du fabricant

VALEURS MINIMALES DE LUMINISCENCE APRÈS CHAMBRE SALINE

CLASSE A :

Placement dans des lieux de forte affluence publique et/ou lumière artificielle

CLASSE B :

Autres emplacements

MATERIAUX SUPPORT PVC CARACTÉRISTIQUES

Selon la norme UNE 53127 :

• PVC blanc 1mm pour classe A et PVC transparent 0,7mm pour classe B
• Aluminium laqué blanc de 0,6mm d'épaisseur.
• Stabilité avec Tª < 55º.
• Absorption d'eau négligeable (0,04 ± 0,01)%.
• Auto-extinguible.
• Sans contenu de plomb et phosphore appréciables (inférieurs à 0,01%)
• Non toxique.

PICTOGRAMMES

Selon les normes :

• UNE EN ISO 7010
• UNE 23033/1

TEXTE

• Selon la norme UNE 23033/1

PRODUIT PHOTOLUMINESCENT

• Composé à base de pigments.
• Cycles photo-luminescents de charge et décharge illimités

COULEUR

Teintes selon la norme :

• UNE EN ISO 7010
• UNE 23033/1
• Encre de grande adhérence et résistance.
• Permet une grande flexibilité dans le produit final.
• Non auto-inflammable. Non toxique

ÉPAISSEUR FINALE

Classe A

• PVC 1,2 m/m (±10%).
• ALUMINIUM 0,8 m/m (±10%).

Classe B

• PVC 0,8 m/m (±10%).
• ALUMINIUM 0,7 m/m (±10%).

RÉFÉRENCE

• Imprimée sur le signal

DIMENSIONS

• Selon la norme UNE 23033/1

POURCENTAGES DE COULEUR

• Selon la norme UNE 23033-1

DISTANCE MAXIMALE DE VISION

• Imprimée sur le signal.

Pour calculer les dimensions nécessaires d'un signal, on appliquera, jusqu'à une distance maximale de 50 m, la formule :

S≥ L2 /2000

“S” représente la surface du signal en mètres carrés, et “L” la distance en mètres à partir de laquelle le signal peut être perçu.

MESURES

ADHÉSIVE (AUTOCOLLANT)

• SO03AD105105..............105x105 mm
• SO03AD148148..............148x148 mm

PVC

• SO03LU105105..............105x105 mm
• SO03LU148148..............148x148 mm
• SO03LU210210..............210x210 mm
• SO03LU297297..............297x297 mm

NORMATIF

- UNE 23033/1:2019 (Extinction)

- UNE 23033/2:2019 (Installations)

- UNE 23034/1998 (Évacuation)

- UNE 23035-1/2003

- UNE 23035-4/2003

- UNE 53127/2002

- UNE EN ISO 7010 : 2012

- RD 314/2006 (CTE)

- RIPCI 2017 (Extinction)

STOCKAGE, NETTOYAGE ET CONSERVATION

La température de travail ne doit pas dépasser 45º C. Des températures supérieures peuvent déformer le matériau de support.

La température optimale de stockage se situe entre 15º C et 25º C ; et avec une humidité de 10/50%.

Méthodes de nettoyage ; évitez d'appliquer des produits abrasifs. Il est recommandé de les nettoyer avec de l'eau et des détergents neutres.
