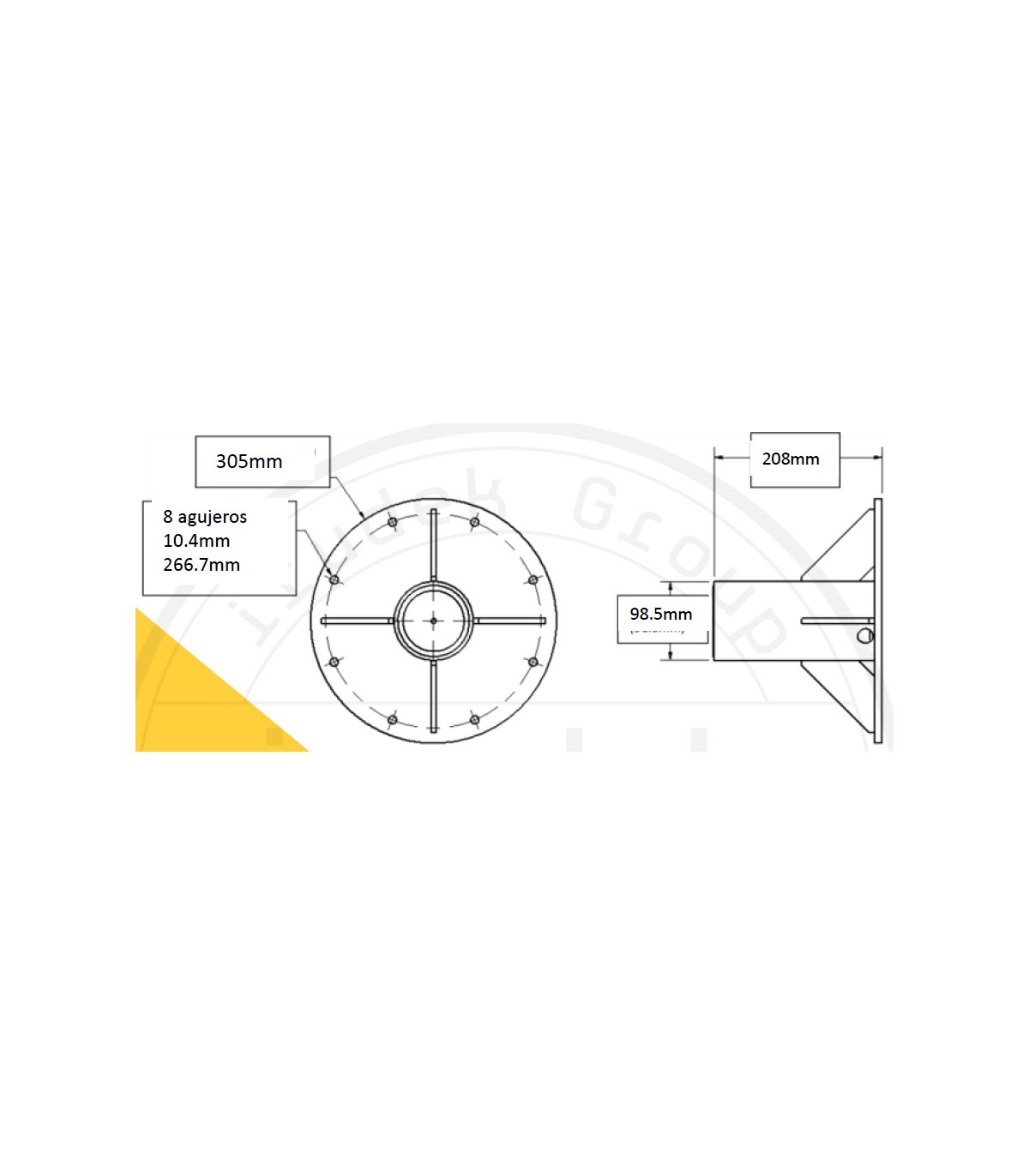

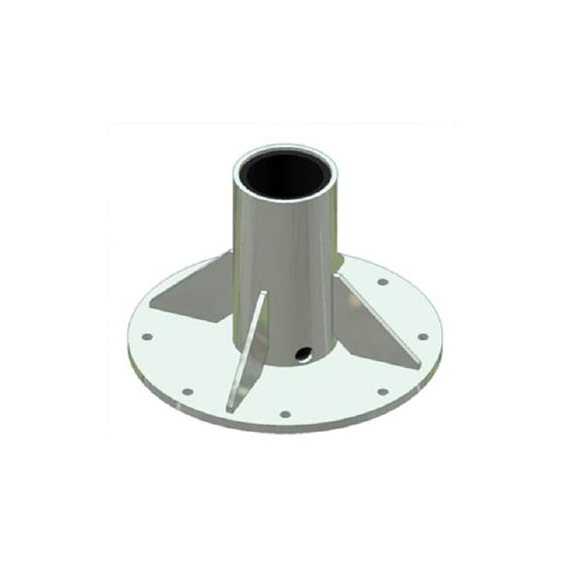

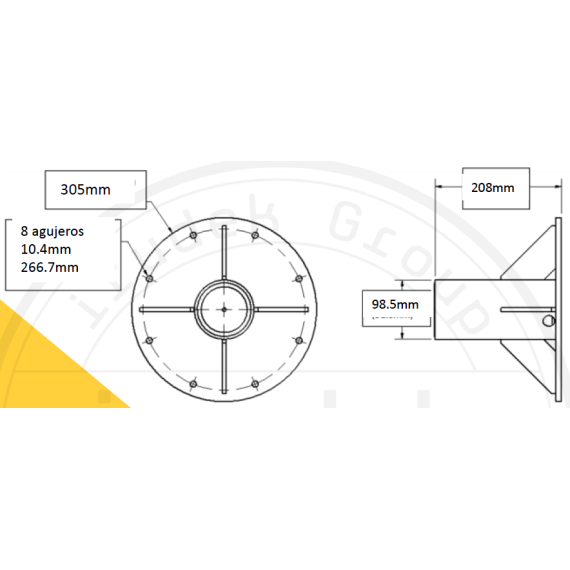

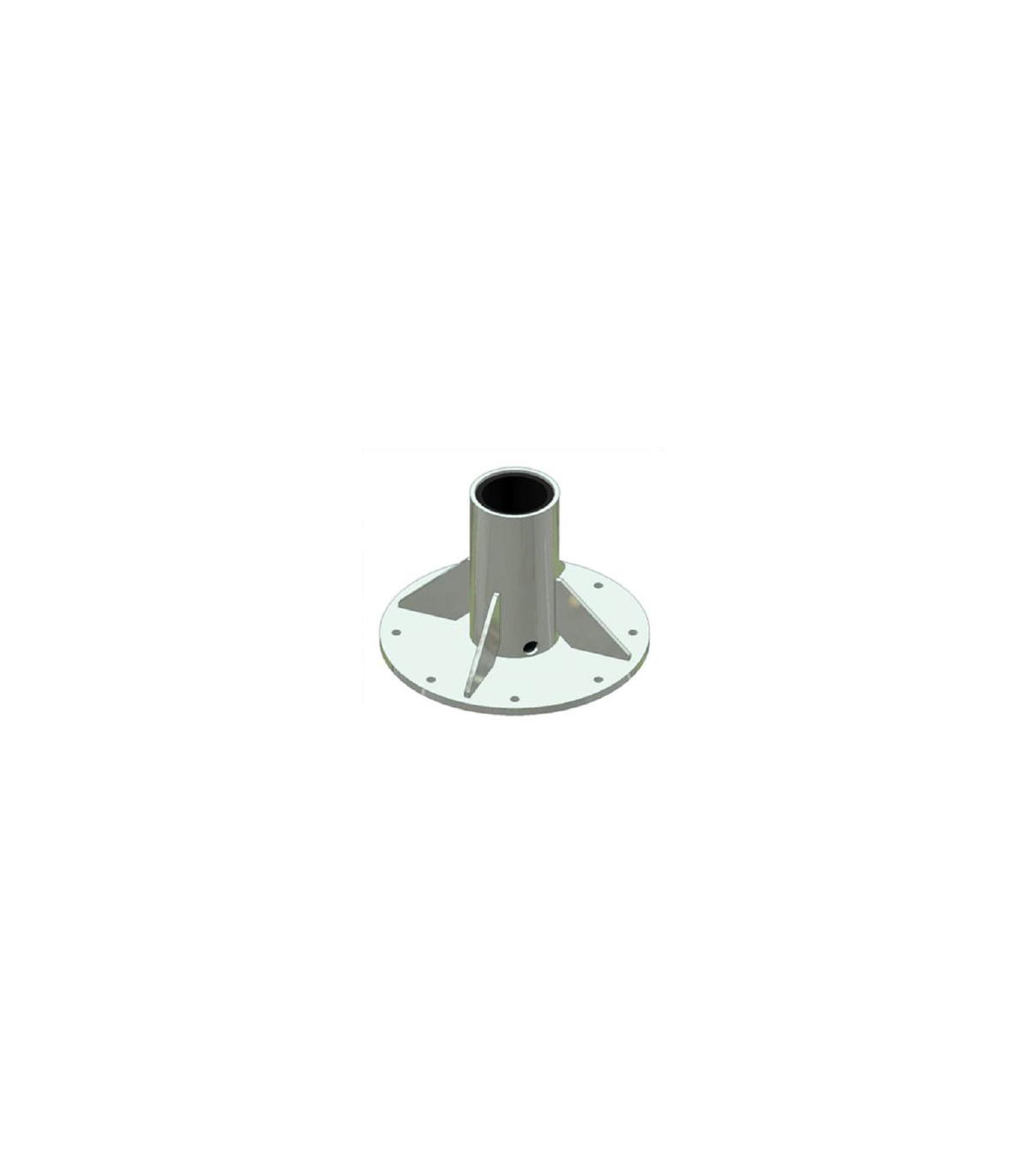

Bodenmontagebasis mit einem Durchmesser von 300 mm FLOOR MOUNT BASE IRUDEK

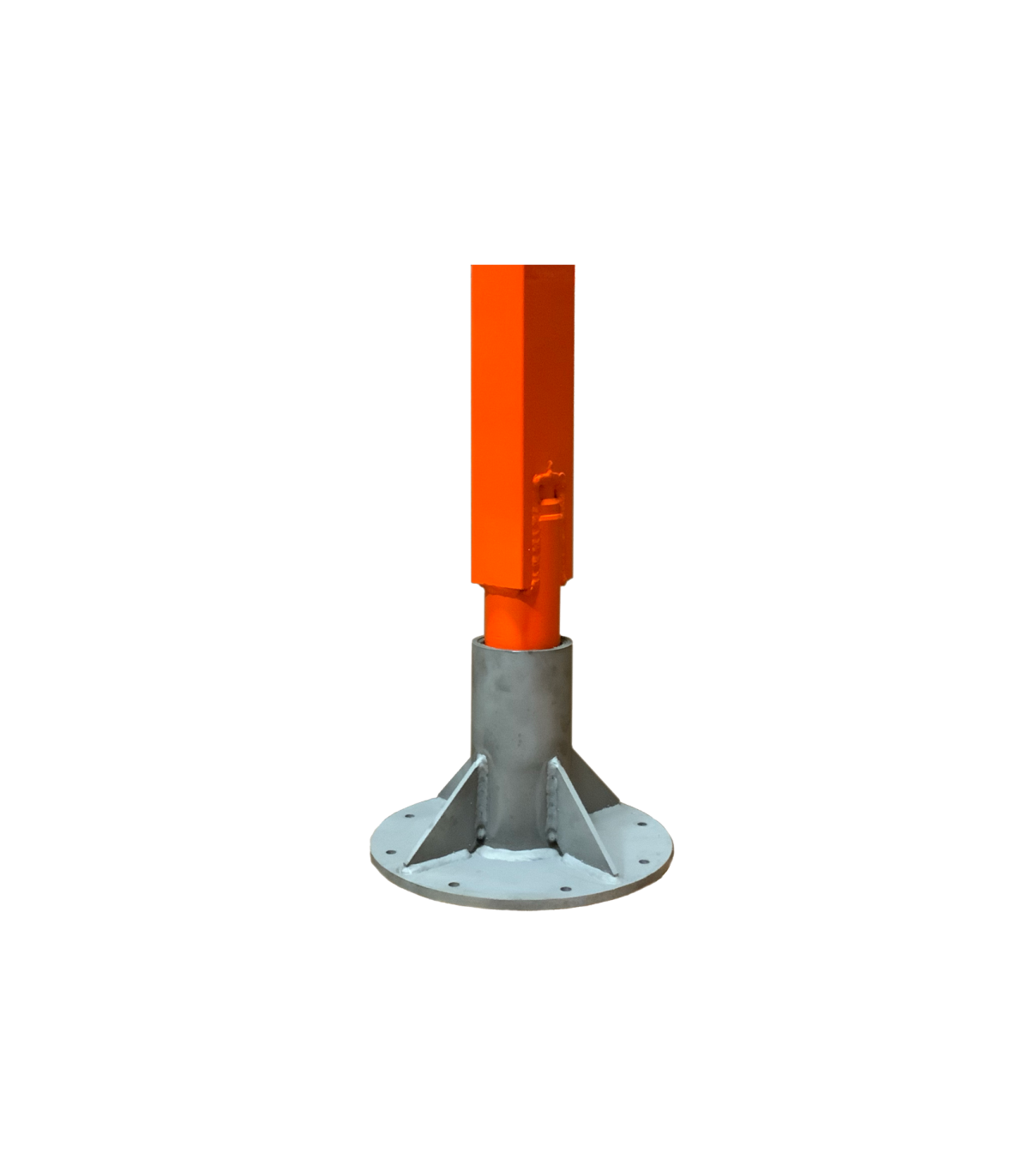

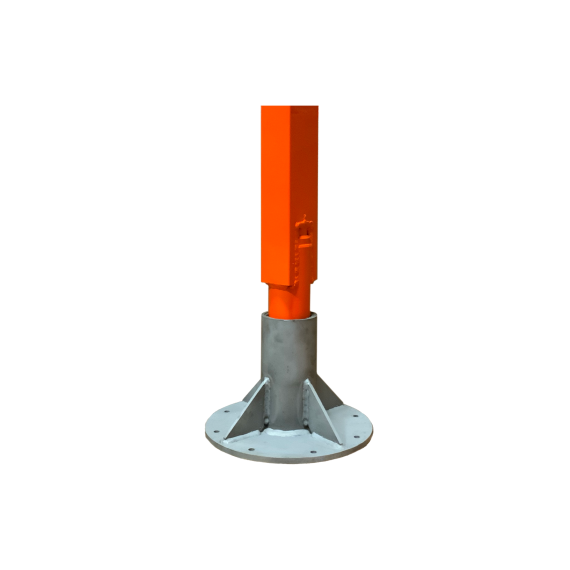

Die am Boden verschraubbare Basis mit einem Durchmesser von 300 mm ist mit Davit-Systemen kompatibel und ihr Design eignet sich für die feste Installation.

Diese Basis ist so konzipiert, dass sie die Nennlast aller Standard-Davit von Irudek trägt, wenn sie gemäß den Anweisungen des Herstellers installiert wird.

MERKMALE

Die für die Installation dieses Manschette ausgewählten Strukturen müssen in der Lage sein, ein Mindestmoment von 10.000 Nm und eine vertikale Last von 22,2 kN zu tragen.

Die Schrauben, die zum Montieren dieser Basis verwendet werden, müssen das Modell "Manschette mit Gewindehülse HIS-N" der Marke HILT, M12x125mm sein und eine Mindestzugfestigkeit von 17,8 kN pro Befestigungselement nach jeder während der Installation aufgebrachten Anfangsspannung bieten.

Der Bohrerdurchmesser für die Bohrmaschine muss 22 mm betragen.

FÜR WELCHE ARBEITEN IST DIE 300 M AM BODEN VERSCHRAUBBARE BASIS GEEIGNET

Die Bodenmontagebasis der PRO-Serie ist so konzipiert, dass sie an einer Vielzahl von Strukturen geschweißt oder verschraubt werden kann, einschließlich Stahlblechen und Betonoberflächen.

Der Installateur muss die Kompatibilität des Produkts und die Gleichwertigkeit der Montageanforderungen bestätigen.

TECHNISCHE DATEN

Basisgewicht: 9,8 kg

Materialien
Körper: Aluminium
Struktur: Stahl

Kapazität:
Diese Basis ist so konzipiert, dass sie die Nennlast aller Standard-Davit von Irudek trägt, wenn sie gemäß den Anweisungen des Herstellers installiert wird.
