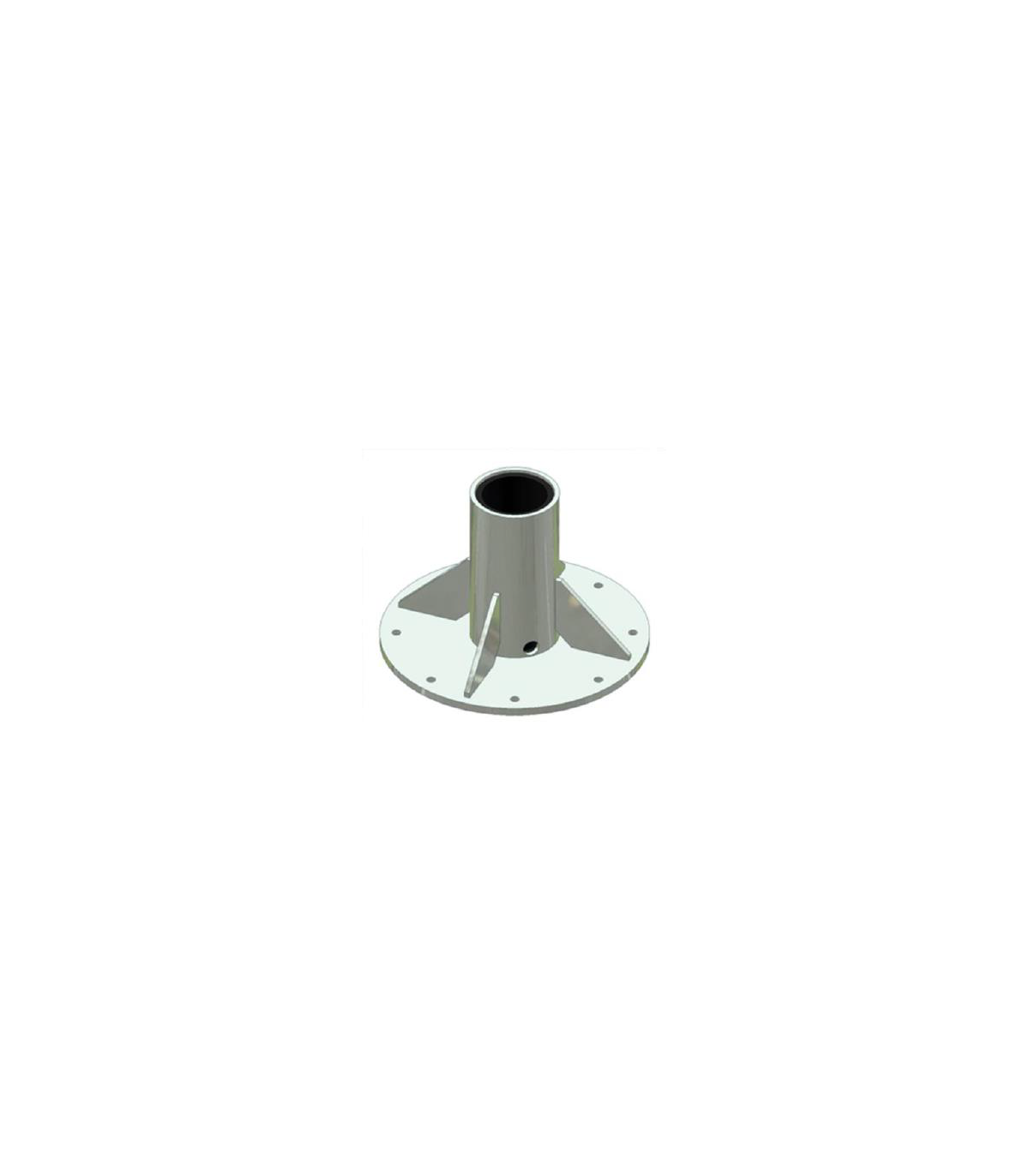

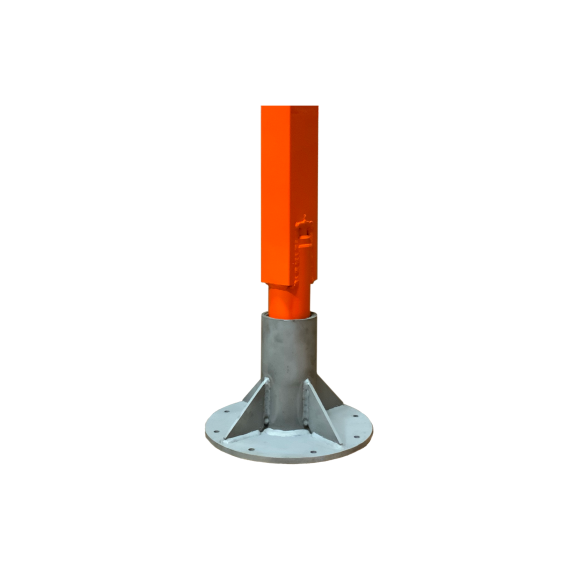

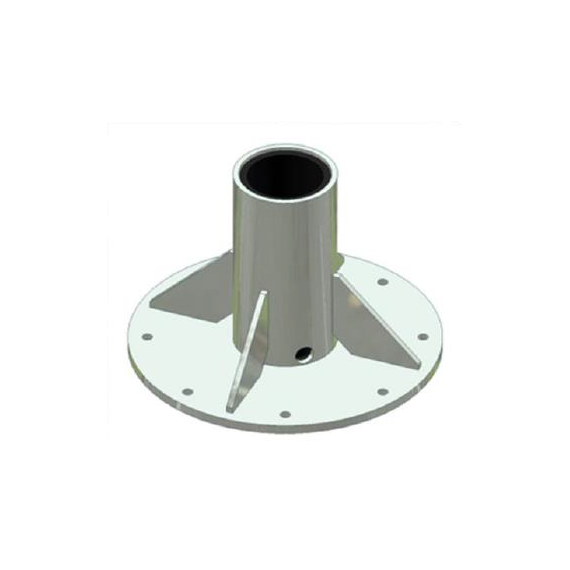

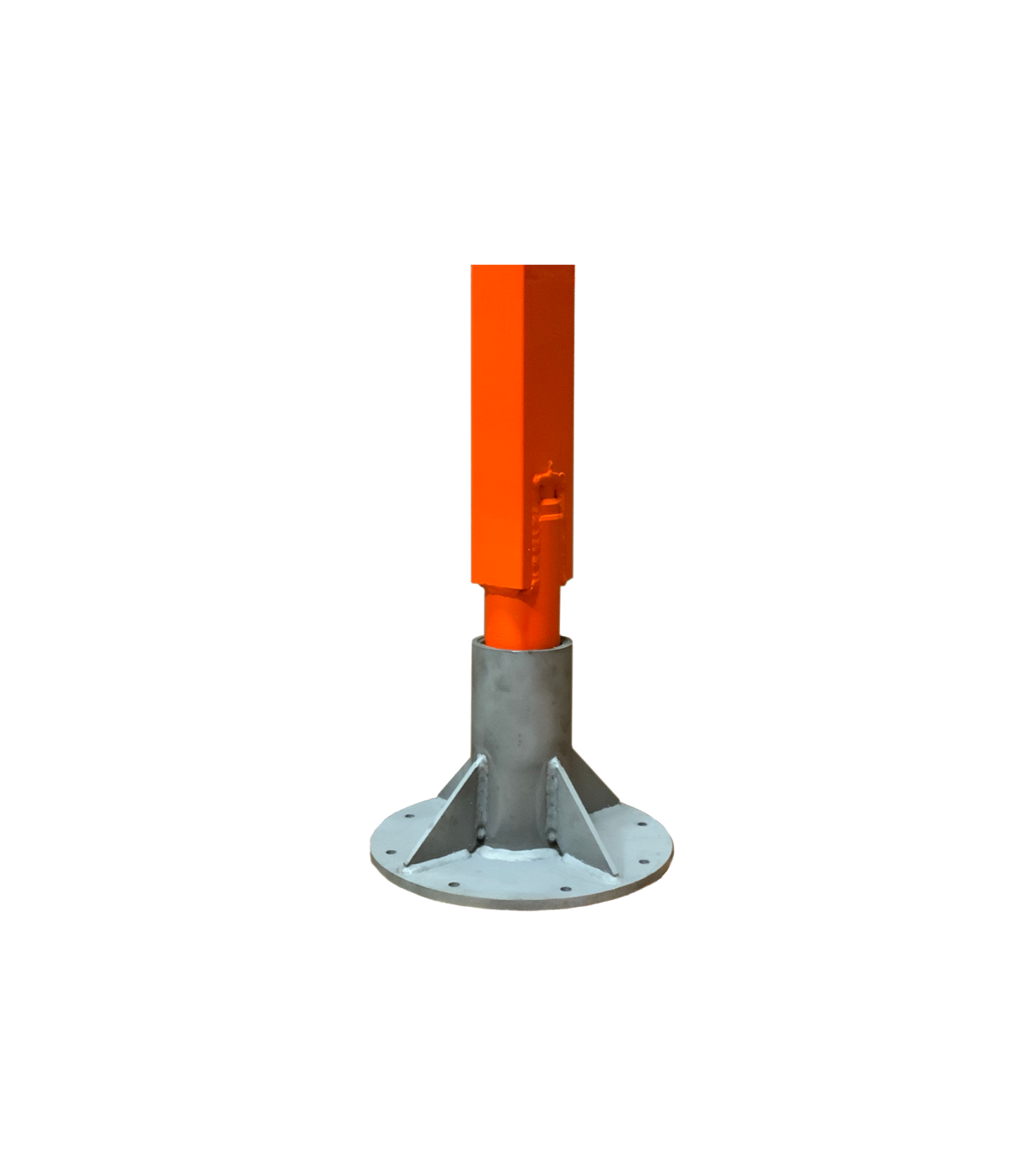

Base avvitabile al suolo con diametro di 300mm BASE DA PAVIMENTO IRUDEK

La base avvitabile al suolo con diametro di 300mm è compatibile con i sistemi tipo Davit e il suo design è adatto per installazione fissa.

Questa base è progettata per supportare il carico di lavoro nominale di tutti i Davit di Irudek standard quando vengono installati secondo le istruzioni del produttore.

CARATTERISTICHE

Le strutture selezionate per l'installazione di questo manicotto devono essere in grado di supportare un momento minimo di 10.000 Nm e un carico verticale di 22.2 kN.

La viteria utilizzata per montare questa base deve essere il modello "manicotto con boccola filettata HIS-N" del marchio HILT, M12x125mm e fornire una resistenza minima all'estrazione di 17.8 kN per fissaggio in riserva dopo qualsiasi tensione iniziale applicata durante l'installazione.

Il diametro della punta per trapano deve essere di 22mm.

PER QUALI LAVORI È APPROPRIATA LA BASE AVVITABILE DI 300 M

La base di montaggio a terra della serie PRO è progettata per essere saldata o avvitata a una vasta gamma di strutture, comprese coperture in acciaio e superfici in cemento.

L'installatore deve confermare la compatibilità del prodotto e l'equivalenza dei requisiti di montaggio.

DATI TECNICI

Peso base: 9.8 Kg

Materiali
Corpo: Alluminio
Struttura: Acciaio

Capacità:
Questa base è progettata per supportare il carico di lavoro nominale di tutti i Davit di Irudek standard quando vengono installati secondo le istruzioni del produttore.
