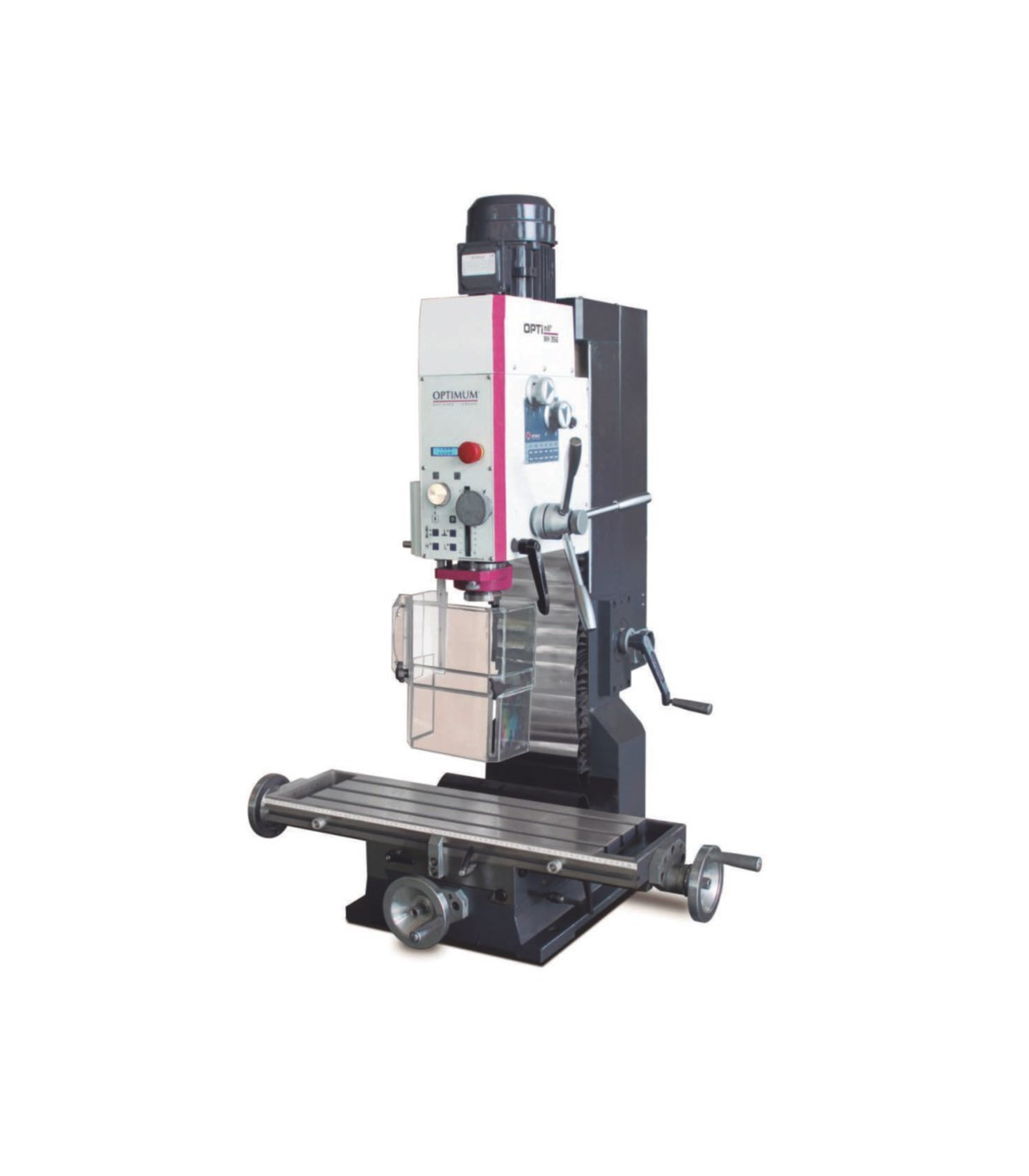

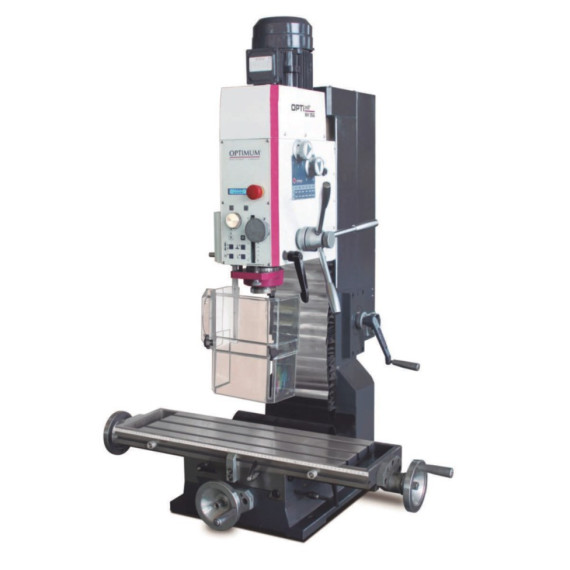

Fräsmaschine mit Zahnradwechsel MH 35 G OPTIMUM

Fräsmaschine mit Zahnradwechsel MH 35 G OPTIMUM. Die Fräsmaschine MH 35 G OPTIMUM zeichnet sich durch ihre hohe Konzentrizität und Robustheit aus. Sie verfügt über einen soliden Tisch, ein intuitives Bedienfeld, ein digitales Display und einen neigbaren Kopf von ±30°. Ideal für präzise Arbeiten.

MERKMALE

• Hohe Konzentrizität dank der Kegelrollenlager, ≤ 0,015 mm gemessen am Hülsen
• Solider und großzügig dimensionierter Quertisch, präzise bearbeitet mit T-Nuten
• Bedienfeld mit benutzerfreundlicher Membrantastatur, schmutz- und wasserfest.
• Gut ablesbares digitales Display
• Bohrtiefenanschlag
• Rechts-/Linksdrehung
• Gewindeschneidmodus
• Drehknopf am Bedienfeld zur Einstellung der Bohrtiefen in mm oder Zoll und des Nullpunkts
• Höhenverstellbarer Schutzschirm mit Mikroschalter, gegen Späne- und Teileprojektion, für maximalen Schutz des Benutzers.
• Der Getriebekopf kann um ± 30° geneigt werden
• Verstellbares und nachjustierbares Vorschubspiel
• Schwere, stabile und robuste Säule aus hochwertigem Grauguss, mit geschliffenen und gehobelten Schwalbenschwanzführungen für hohe Stabilität und Präzision sowie verstellbaren Führungen.
• Z-Achse mit schützender Abdeckung aus Edelstahlblech
• Die optionale schwere und stabile Stahlbasis MSM 3 (Artikelnummer: 3353014) gewährleistet die Stabilität
• Industrie-Motor mit zwei Stufen und 6 zusätzlichen Gangstufen

TECHNISCHE DATEN

Abmessungen und Gewichte

Länge ca. 850 Millimeter

Breite/Tiefe ca. 1030 Millimeter

Höhe ca. 1340 Millimeter

Gewicht ca. 318 Kilogramm

Bohr-/Fräskopf

Neigungsbereich des Fräsbohrkopfes ± 30°

Bohr-/Fräsleistung

Maximale Fräskopfgröße 80 Millimeter

Maximale Achse Fräse 28 Millimeter

Hochleistungsstahl für Bohrungen (S235JR) 32 Millimeter

Hochleistungsstahl für kontinuierliche Bohrungen (S235JR) 28 Millimeter

Elektrische Daten

Motorleistung 1,1 / 1,5 kW

Versorgungsspannung 400 Volt

Netzfrequenz 50 Hz

Horizontale Frästisch

Länge des Tisches 750 Millimeter

Breite des Tisches 210 Millimeter

Maximaler Abstand zwischen vertikalem Spindel und Frästisch 440 Millimeter

Größe der T-Nut 12 Millimeter

Anzahl der T-Nuten 3

Abstand der T-Nuten 63 Millimeter

Maximale Tragfähigkeit 170 Kilogramm

Normen und Zertifizierungen

Standard DIN EN 55011

EMC-Niveau C2

Achsen

Manuelle X-Achse 450 Millimeter

Manuelle Y-Achse 200 Millimeter

Manuelle Z-Achse 460 Millimeter

Vertikale Spindel

Reichweite 215 Millimeter

Spindelaufnahme BT 30

Drehzahlbereich 220 – 3100 min¯¹

Anzahl der Gänge 2 x 6 Stufen

Durchmesser der Spindel 68 Millimeter

Hub der Spindel 90 Millimeter

VPE 1

KOMPONENTEN/VERPACKUNG

Einheit: Stk.

Verpackungseinheit: 1

Betriebswerkzeug

Die Fräsmaschine mit Zahnradwechsel MH 35 G OPTIMUM ist geeignet für:

• Metallbearbeitungsindustrie
• Herstellung von Präzisionsteilen
• Prototypenwerkstätten
• Produktion von Industriekomponenten
• Herstellung von maßgeschneiderten Teilen
• Bearbeitung von Stahl und anderen Materialien
• Projekte, die hohe Konzentrizität und Präzision erfordern

ZERTIFIZIERUNG

- DIN EN 55011: Die Norm DIN EN 55011 bezieht sich auf die Grenzwerte und Messmethoden für die elektromagnetische Störaussendung von industriellen, wissenschaftlichen und medizinischen Geräten. Diese Norm legt Kriterien fest, um sicherzustellen, dass Geräte keine Störungen erzeugen, die andere elektronische Geräte beeinträchtigen könnten, und definiert auch die zulässigen Werte für elektromagnetische Strahlung. Sie ist entscheidend, um die Einhaltung bei der Konstruktion und Nutzung von Geräten zu gewährleisten, die in Umgebungen betrieben werden, in denen elektromagnetische Verträglichkeit von entscheidender Bedeutung ist.

- EMC-Niveau C2: Das EMC-Niveau C2 bezieht sich auf einen Standard für elektromagnetische Verträglichkeit (EMC), der für elektrische und elektronische Geräte und Systeme gilt. Insbesondere gibt das Niveau C2 Anforderungen an die Störaussendung und die Immunität gegenüber elektromagnetischen Störungen in industriellen Umgebungen an. Geräte, die diesem Niveau entsprechen, sind so konzipiert, dass sie ohne signifikante Störungen anderer Geräte betrieben werden können und um externen Störungen zu widerstehen, was in Umgebungen, in denen verschiedene elektronische Geräte koexistieren, von entscheidender Bedeutung ist.
