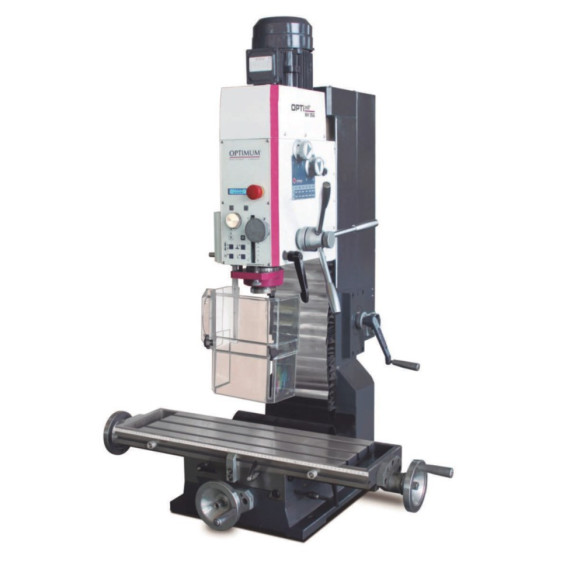

Fresatrice con cambio a ingranaggi MH 35 G OPTIMUM

Fresatrice con cambio a ingranaggi MH 35 G OPTIMUM. La fresatrice MH 35 G OPTIMUM si distingue per la sua alta concentricità e robustezza. È dotata di un tavolo solido, pannello di controllo intuitivo, schermo digitale e testa inclinabile a ±30°. Ideale per lavori di precisione.

CARATTERISTICHE

• Alta concentricità grazie ai cuscinetti a rulli conici, ≤ 0,015 mm misurati nel manicotto
• Tavolo trasversale solido e di dimensioni generose, lavorato con precisione sulla superficie con scanalature a T
• Pannello di controllo con tastiera a membrana facile da usare, resistente allo sporco e all'acqua.
• Schermo digitale di facile lettura
• Fermopunta per la profondità di foratura
• Rotazione destra/sinistra
• Modalità di taglio a filo
• Pulsante rotante sul pannello di controllo per impostare la profondità di foratura in mm o pollici e il punto zero
• Schermo protettivo regolabile in altezza con microinterruttore, contro la proiezione di trucioli e pezzi, per la massima protezione dell'utente.
• La testa dell'ingranaggio può essere inclinata ± 30
• Gioco del mandrino di alimentazione regolabile e ripristinabile
• Colonna pesante, stabile e solida in ghisa di alta qualità, con guida a coda di rondine rettificata e raschiata per alta stabilità e precisione, oltre a guide regolabili.
• Asse Z con copertura protettiva in lamiera di acciaio inox
• La base in acciaio solido e pesante opzionale MSM 3 (numero articolo: 3353014) garantisce stabilità
• Motore industriale a due stadi e 6 stadi di ingranaggi aggiuntivi

SPECIFICHE TECNICHE

Dimensioni e pesi

lunghezza ca. 850 millimetri

Larghezza/profondità ca. 1030 millimetri

Altezza ca. 1340 millimetri

Peso approssimativo. 318 chilogrammi

Testa di perforazione/fresatura

Gamma di inclinazione della testa della fresatrice-perforatrice ± 30°

Uscita di perforazione/fresatura

Dimensione massima della testa di fresatura 80 millimetri

Fresa dell'asse di dimensione massima 28 millimetri

Acciaio ad alte prestazioni per perforazione (S235JR) 32 millimetri

Acciaio ad alte prestazioni per perforazione continua (S235JR) 28 millimetri

Dati elettrici

Uscita del motore di azionamento 1,1 / 1,5 kW

Tensione di alimentazione 400 volt

Frequenza di rete 50 Hz

Tavolo di fresatura orizzontale

lunghezza del tavolo 750 millimetri

Larghezza del tavolo 210 millimetri

Gioco massimo tra il mandrino verticale e il tavolo di fresatura 440 millimetri

Dimensione della scanalatura a T 12 millimetri

Numero di scanalature a T 3

Spaziatura delle scanalature a T 63 millimetri

Capacità massima di carico 170 chilogrammi

Norme e certificazioni

Standard DIN EN 55011

Livello EMC C2

Assi

Manuale dell'asse X 450 millimetri

Manuale dell'asse Y 200 millimetri

Manuale dell'asse Z 460 millimetri

Mandrino verticale

Portata 215 millimetri

Mandrino del mandrino BT 30

Gamma di velocità 220 – 3100 min¯¹

Numero di marce 2 x 6 passi

Diametro della penna 68 millimetri

Tratto della penna 90 millimetri

VPE 1

COMPONENTI/IMBALLAGGIO

Unità: ud.

Unità di imballaggio: 1

Strumento operativo

PER QUALE TIPO DI LAVORO È APPROPRIATO

La Fresatrice con cambio a ingranaggi MH 35 G OPTIMUM è adatta per:

• Industria di lavorazione dei metalli
• Produzione di pezzi di precisione
• Laboratori di prototipi
• Produzione di componenti industriali
• Elaborazione di pezzi personalizzati
• Lavorazione di acciaio e altri materiali
• Progetti che richiedono alta concentricità e precisione

CERTIFICAZIONE

- DIN EN 55011: La normativa DIN EN 55011 si riferisce ai limiti e ai metodi di misurazione dell'emissione di interferenze elettromagnetiche da attrezzature industriali, scientifiche e mediche. Questa norma stabilisce criteri per garantire che i dispositivi non generino interferenze che possano influenzare altri apparecchi elettronici e definisce anche i livelli consentiti di radiazione elettromagnetica. È essenziale per garantire la conformità nel design e nell'uso di attrezzature che operano in ambienti dove la compatibilità elettromagnetica è cruciale.

- Livello EMC C2: Il livello EMC C2 si riferisce a uno standard di compatibilità elettromagnetica (EMC) che si applica a attrezzature e sistemi elettrici ed elettronici. Specificamente, il livello C2 indica requisiti per l'emissione di interferenze e l'immunità a perturbazioni elettromagnetiche in ambienti industriali. I dispositivi che soddisfano questo livello sono progettati per operare senza causare interferenze significative ad altri apparecchi e per resistere a perturbazioni esterne, il che è cruciale in ambienti dove coesistono diversi dispositivi elettronici.
