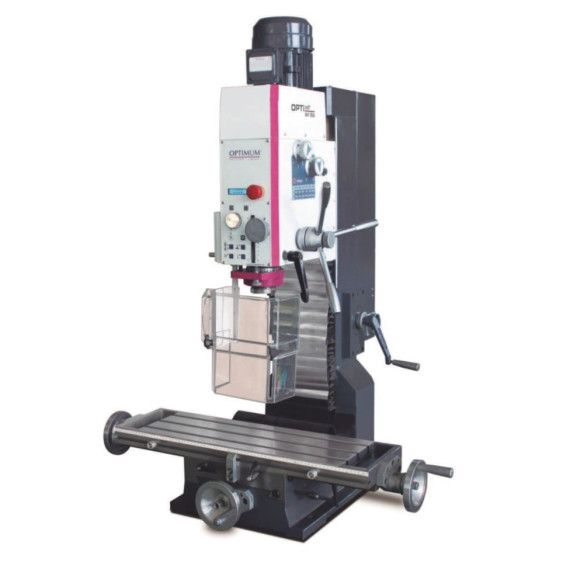

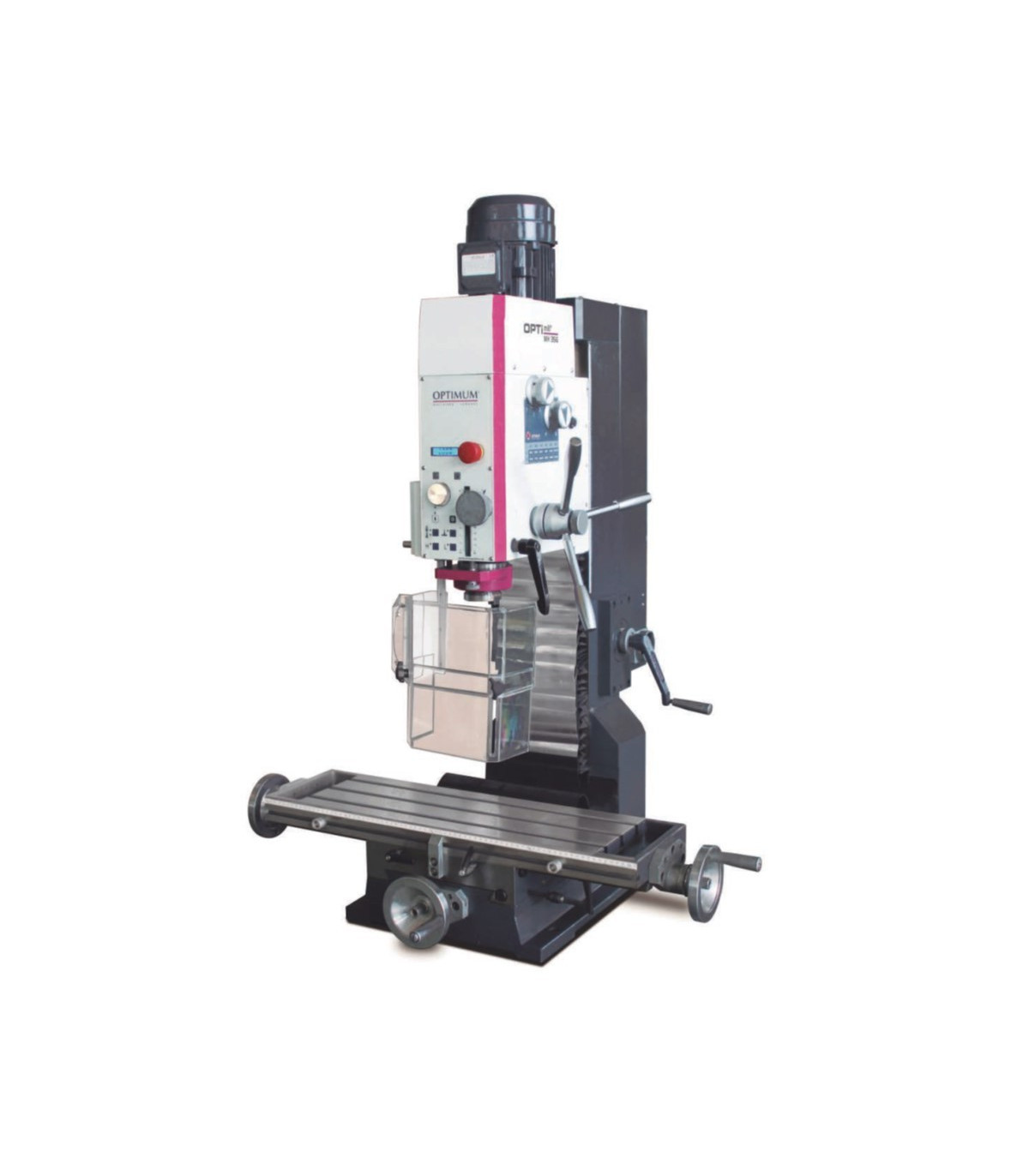

Fresadora con cambio por engranajes MH 35 G OPTIMUM

Fresadora con cambio por engranajes MH 35 G OPTIMUM. La fresadora MH 35 G OPTIMUM destaca por su alta concentricidad y robustez. Cuenta con mesa sólida, panel de control intuitivo, pantalla digital y cabezal inclinable a ±30°. Ideal para trabajos precisos.

CARACTERÍSTICAS

• Alta concentricidad gracias a los rodamientos de rodillos cónicos, ≤ 0,015 mm medidos en el manguito
• Mesa transversal sólida y de dimensiones generosas, mecanizada con precisión en la superficie con ranuras en T
• Panel de control con teclado de membrana fácil de usar, resistente a la suciedad y al agua.
• Pantalla digital de fácil lectura
• Tope de profundidad de perforación
• Rotación derecha/izquierda
• Modo de corte de hilo
• Botón pulsador giratorio en el panel de control para configurar la profundidad de perforación en mm o pulgadas y el punto cero
• Pantalla protectora regulable en altura con microinterruptor, contra proyección de virutas y piezas, para máxima protección del usuario.
• El cabezal del engranaje se puede inclinar ± 30
• Juego del husillo de alimentación ajustable y reajustable
• Columna pesada, estable y sólida de fundición gris de alta calidad, con guía de cola de milano rectificada y raspada para una alta estabilidad y precisión, así como guías ajustables.
• Eje Z con cubierta protectora de láminas de acero inoxidable
• La base de acero sólida y pesada opcional MSM 3 (n.º de artículo: 3353014) garantiza la estabilidad
• Motor industrial de dos etapas y 6 etapas de engranajes adicionales

ESPECIFICACIONES TÉCNICAS

Dimensiones y pesos

Longitud aprox. 850 milímetros

Ancho/profundidad aprox. 1030 milímetros

Altura aprox. 1340 milímetros

Peso aproximado. 318 kilogramos

Cabezal de perforación/fresado

Rango de inclinación del cabezal de la fresadora-taladradora ± 30°

Salida de perforación/fresado

Tamaño máximo del cabezal de fresado 80 milímetros

Fresa de eje de tamaño máximo 28 milímetros

Acero de alto rendimiento para perforación (S235JR) 32 milímetros

Acero de alto rendimiento para perforación continua (S235JR) 28 milímetros

Datos eléctricos

Salida del motor de accionamiento 1,1 / 1,5 kW

Tensión de alimentación 400 voltios

Frecuencia de red 50 Hz

Mesa de fresado horizontal

Longitud de la mesa 750 milímetros

Ancho de la mesa 210 milímetros

Holgura máxima entre el husillo vertical y la mesa de fresado 440 milímetros

Tamaño de la ranura en T 12 milímetros

Número de ranura en T 3

Espaciado de ranuras en T 63 milímetros

Capacidad máxima de carga 170 kilogramos

Normas y certificaciones

Estándar DIN EN 55011

Nivel EMC C2

Ejes

Manual del eje X 450 milímetros

Manual del eje Y 200 milímetros

Manual del eje Z 460 milímetros

Husillo vertical

Alcanzar 215 milímetros

Mandril de husillo BT 30

Rango de velocidad 220 – 3100 min¯¹

Número de marchas 2 x 6 pasos

Diámetro de la pluma 68 milímetros

Trazo de pluma 90 milímetros

VPE 1

COMPONENTES/EMBALAJE

Unidad: ud.

Unidad de embalaje: 1

Herramienta operativa

PARA QUÉ TIPO DE TRABAJO ES APROPIADO

La Fresadora con cambio por engranajes MH 35 G OPTIMUM es adecuada para:

• Industria de mecanizado de metales
• Fabricación de piezas de precisión
• Talleres de prototipos
• Producción de componentes industriales
• Elaboración de piezas personalizadas
• Mecanizado de acero y otros materiales
• Proyectos que requieren alta concentricidad y precisión

CERTIFICACIÓN

- DIN EN 55011: La normativa DIN EN 55011 se refiere a los límites y métodos de medición de la emisión de interferencias electromagnéticas de equipos industriales, científicos y médicos. Esta norma establece criterios para asegurar que los dispositivos no generen interferencias que puedan afectar a otros equipos electrónicos y también define los niveles permitidos de radiación electromagnética. Es esencial para garantizar el cumplimiento en el diseño y uso de equipos que operan en entornos donde la compatibilidad electromagnética es crucial.

- Nivel EMC C2: El nivel EMC C2 se refiere a un estándar de compatibilidad electromagnética (EMC) que se aplica a equipos y sistemas eléctricos y electrónicos. Específicamente, el nivel C2 indica requisitos para la emisión de interferencias y la inmunidad a perturbaciones electromagnéticas en entornos industriales. Los dispositivos que cumplen con este nivel son diseñados para operar sin causar interferencias significativas a otros equipos y para resistir perturbaciones externas, lo que es crucial en ambientes donde diversos dispositivos electrónicos coexisten.
