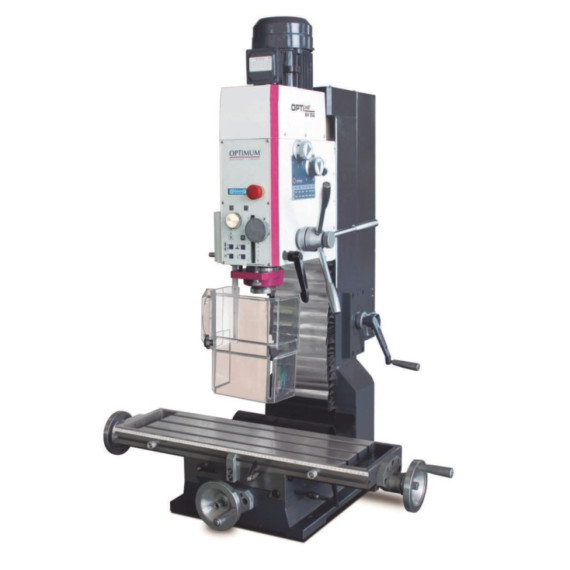

Fraiseuse avec changement par engrenages MH 35 G OPTIMUM

Fraiseuse à changement par engrenages MH 35 G OPTIMUM. La fraiseuse MH 35 G OPTIMUM se distingue par sa haute concentricité et sa robustesse. Elle dispose d'une table solide, d'un panneau de contrôle intuitif, d'un écran numérique et d'un tête inclinable à ±30°. Idéale pour des travaux précis.

CARACTÉRISTIQUES

• Haute concentricité grâce aux roulements à rouleaux coniques, ≤ 0,015 mm mesuré dans le manchon
• Table transversale solide et de dimensions généreuses, usinée avec précision en surface avec des rainures en T
• Panneau de contrôle avec clavier à membrane facile à utiliser, résistant à la saleté et à l'eau.
• Écran numérique de lecture facile
• Butée de profondeur de perçage
• Rotation droite/gauche
• Mode de coupe de filetage
• Bouton poussoir rotatif sur le panneau de contrôle pour régler la profondeur de perçage en mm ou en pouces et le point zéro
• Écran de protection réglable en hauteur avec micro-interrupteur, contre la projection de copeaux et de pièces, pour une protection maximale de l'utilisateur.
• Le tête de l'engrenage peut être incliné ± 30
• Jeu de l'arbre d'alimentation ajustable et réajustable
• Colonne lourde, stable et solide en fonte grise de haute qualité, avec guide de queue d'aronde rectifiée et raclée pour une haute stabilité et précision, ainsi que des guides ajustables.
• Axe Z avec couverture de protection en feuilles d'acier inoxydable
• La base en acier solide et lourde optionnelle MSM 3 (numéro d'article : 3353014) garantit la stabilité
• Moteur industriel à deux étages et 6 étages d'engrenages supplémentaires

SPÉCIFICATIONS TECHNIQUES

Dimensions et poids

Longueur approx. 850 millimètres

Largeur/profondeur approx. 1030 millimètres

Hauteur approx. 1340 millimètres

Poids approximatif. 318 kilogrammes

Tête de perçage/fraisage

Plage d'inclinaison de la tête de la fraiseuse-perceuse ± 30°

Sortie de perçage/fraisage

Taille maximale de la tête de fraisage 80 millimètres

Fraise d'arbre de taille maximale 28 millimètres

Acier haute performance pour perçage (S235JR) 32 millimètres

Acier haute performance pour perçage continu (S235JR) 28 millimètres

Données électriques

Sortie du moteur d'entraînement 1,1 / 1,5 kW

Tension d'alimentation 400 volts

Fréquence du réseau 50 Hz

Table de fraisage horizontale

Longueur de la table 750 millimètres

Largeur de la table 210 millimètres

Jeu maximal entre l'arbre vertical et la table de fraisage 440 millimètres

Taille de la rainure en T 12 millimètres

Nombre de rainures en T 3

Espacement des rainures en T 63 millimètres

Capacité maximale de charge 170 kilogrammes

Normes et certifications

Norme DIN EN 55011

Niveau EMC C2

Axes

Manuel de l'axe X 450 millimètres

Manuel de l'axe Y 200 millimètres

Manuel de l'axe Z 460 millimètres

Arbre vertical

Portée 215 millimètres

Mandrin d'arbre BT 30

Plage de vitesse 220 – 3100 min¯¹

Nombre de vitesses 2 x 6 étapes

Diamètre de la tige 68 millimètres

Course de tige 90 millimètres

VPE 1

COMPOSANTS/EMBALLAGE

Unité : ud.

Unité d'emballage : 1

Outil opérationnel

POUR QUEL TYPE DE TRAVAIL EST-IL APPROPRIÉ

La fraiseuse à changement par engrenages MH 35 G OPTIMUM est adaptée pour :

• Industrie de usinage des métaux
• Fabrication de pièces de précision
• Ateliers de prototypes
• Production de composants industriels
• Élaboration de pièces personnalisées
• Usinage d'acier et d'autres matériaux
• Projets nécessitant une haute concentricité et précision

CERTIFICATION

- DIN EN 55011 : La norme DIN EN 55011 concerne les limites et méthodes de mesure de l'émission d'interférences électromagnétiques des équipements industriels, scientifiques et médicaux. Cette norme établit des critères pour garantir que les dispositifs ne génèrent pas d'interférences pouvant affecter d'autres équipements électroniques et définit également les niveaux autorisés de radiation électromagnétique. Elle est essentielle pour garantir la conformité dans la conception et l'utilisation d'équipements fonctionnant dans des environnements où la compatibilité électromagnétique est cruciale.

- Niveau EMC C2 : Le niveau EMC C2 fait référence à une norme de compatibilité électromagnétique (EMC) qui s'applique aux équipements et systèmes électriques et électroniques. Plus précisément, le niveau C2 indique des exigences pour l'émission d'interférences et l'immunité aux perturbations électromagnétiques dans des environnements industriels. Les dispositifs conformes à ce niveau sont conçus pour fonctionner sans causer d'interférences significatives à d'autres équipements et pour résister aux perturbations externes, ce qui est crucial dans des environnements où divers dispositifs électroniques coexistent.
