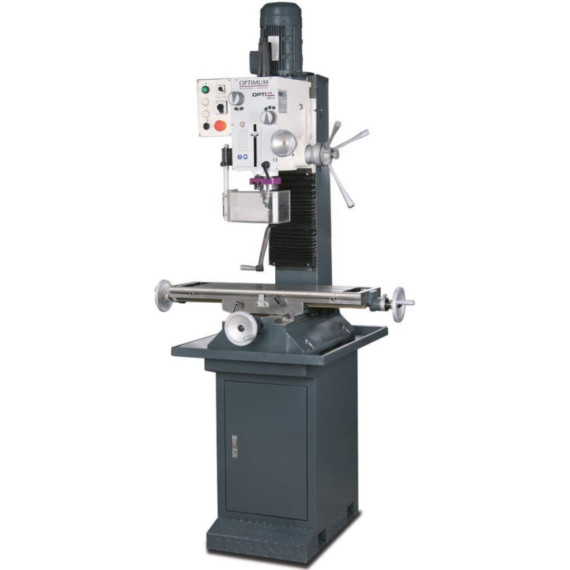

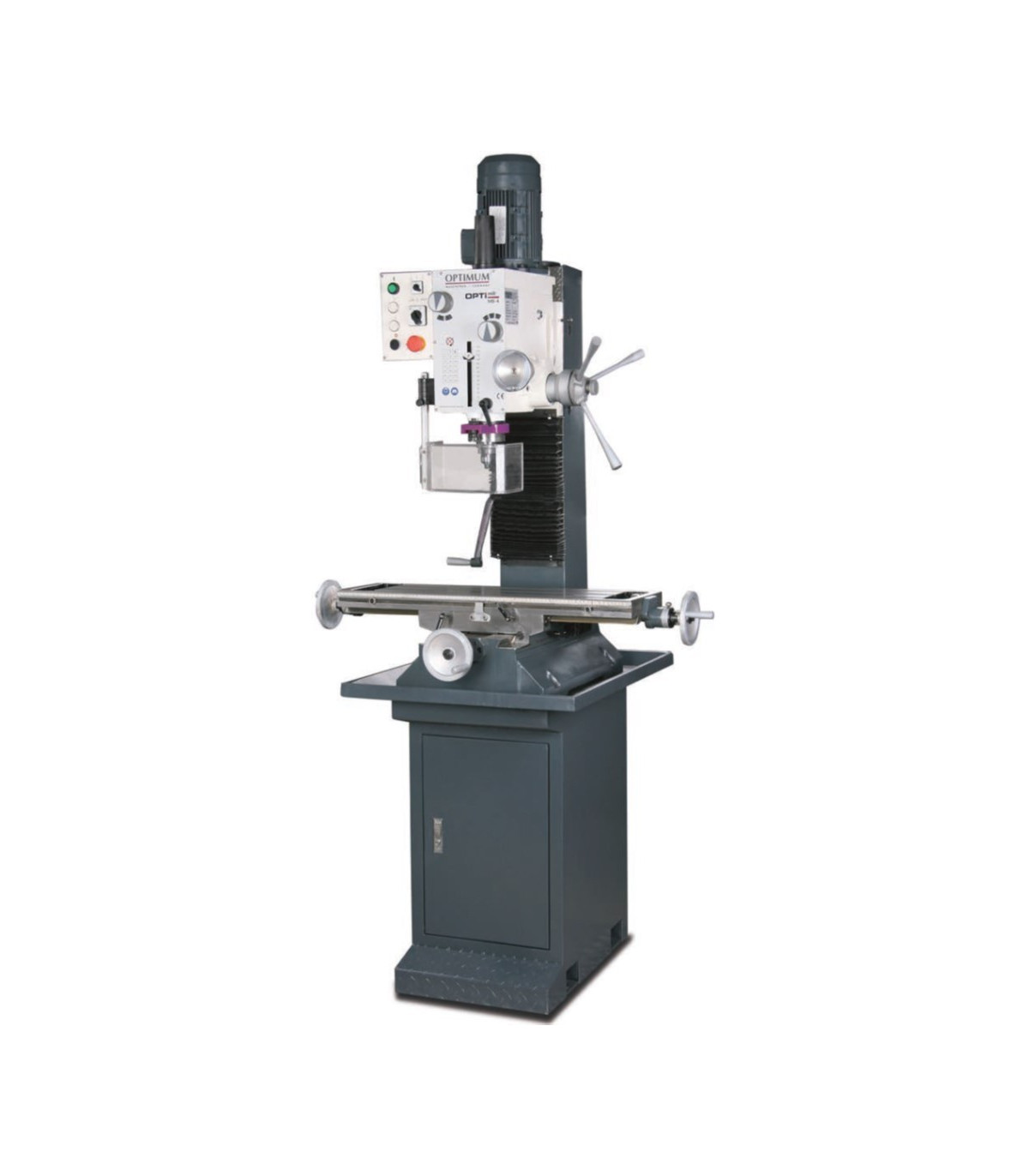

Präzisionsfräs- und Bohrmaschine MB 4 OPTIMUM

Präzisionsfräs- und Bohrmaschine MB 4 OPTIMUM. Die Fräs- und Bohrmaschine MB 4 OPTIMUM zeichnet sich durch ihren leisen Betrieb und die zertifizierte Sicherheit aus. Mit 12 Geschwindigkeiten von 95 bis 3200 U/min bietet sie eine feine Einstellung, einen bis zu 60º neigbaren Kopf und eine automatische Gewindeschneidfunktion.

MERKMALE

• Ölbadgetriebe für einen sehr leisen Betrieb.
• Vollständig zertifiziertes Sicherheitssystem.
• Mechanische Übertragung mit 12 wählbaren Geschwindigkeiten.
• Geschwindigkeitsbereich von 95 bis 3200 Umdrehungen pro Minute.
• Elektrischer Motor mit zwei Stufen.
• Enthält einen Anschlag zur Begrenzung der Bohrtiefe.
• Bedienfeld mit Not-Aus-Taste, Schalter zum Wechseln der Drehrichtung und Gewindeschneidfunktion.
• Geschwindigkeitsregelung über einen Schalthebel.
• Koordinatentisch mit V-Führungen, T-Nuten, verstellbaren Anschlägen und integrierter Messskala.
• Manuelle Vorschub des Spindels durch ein Handrad, mit feiner Einstellung und einfacher Handhabung.
• Automatische Gewindeschneidfunktion über Motor, die es ermöglicht, den Verlauf der Spindel und den Tiefenanschlag vorzugeben.
• Kopf, der bis zu 60º neigbar ist.
• Tapping-Funktion.

TECHNISCHE SPEZIFIKATIONEN

Neigbarer Kopf: ± 60º

Verlagerung des Tisches Achse X: 450 mm

Verlagerung des Tisches Achse Y: 200 mm

Verlagerung des Tisches Achse Z: 510 mm

Abmessungen (l x b x h): 760x850x1.440 mm

Abstand von der Spindel zur Säule: 275 mm

Maße des Tisches (l x b): 800 x 240 mm

Maße der T-Nut des Tisches: 14 mm

Anzahl der Geschwindigkeiten: 2 x 6

Nettogewicht: 320 kg

Motorleistung (2 Stufen): 1,1-1,5 kW/400 V

Hub der Spindel: 120 mm

Drehzahlen der Spindel: 95 - 3.200 U/min.

Typ des Morsekegels der Spindel: MK 4

Ø max. mit Spitzenfräser: 28 mm

Ø max. Bohrer in Stahl: 28 mm

Ø max. Fräser mit Halter: 63 mm

Ø max. Bohrer in Guss: 32 mm

Die Präzisionsfräs- und Bohrmaschine MB 4 OPTIMUM ist geeignet für:

• Metallbearbeitungsindustrie
• Herstellung von Präzisionsteilen
• Prototypenwerkstätten
• Produktion von Industriekomponenten
• Herstellung von maßgeschneiderten Teilen
• Bearbeitung von Stahl und anderen Materialien
• Projekte, die hohe Konzentrizität und Präzision erfordern

ZERTIFIZIERUNG

- DIN EN 55011: Die Norm DIN EN 55011 bezieht sich auf die Grenzwerte und Messmethoden für die Emission von elektromagnetischen Störungen von industriellen, wissenschaftlichen und medizinischen Geräten. Diese Norm legt Kriterien fest, um sicherzustellen, dass Geräte keine Störungen erzeugen, die andere elektronische Geräte beeinträchtigen könnten, und definiert auch die zulässigen Werte für elektromagnetische Strahlung. Sie ist entscheidend für die Gewährleistung der Einhaltung bei der Konstruktion und Nutzung von Geräten, die in Umgebungen betrieben werden, in denen elektromagnetische Verträglichkeit von entscheidender Bedeutung ist.

- EMC-Niveau C2: Das EMC-Niveau C2 bezieht sich auf einen Standard für elektromagnetische Verträglichkeit (EMC), der für elektrische und elektronische Geräte und Systeme gilt. Insbesondere gibt das Niveau C2 Anforderungen für die Emission von Störungen und die Immunität gegenüber elektromagnetischen Störungen in industriellen Umgebungen an. Geräte, die diesem Niveau entsprechen, sind so konzipiert, dass sie ohne signifikante Störungen anderer Geräte betrieben werden können und äußeren Störungen widerstehen, was in Umgebungen, in denen verschiedene elektronische Geräte koexistieren, von entscheidender Bedeutung ist.
