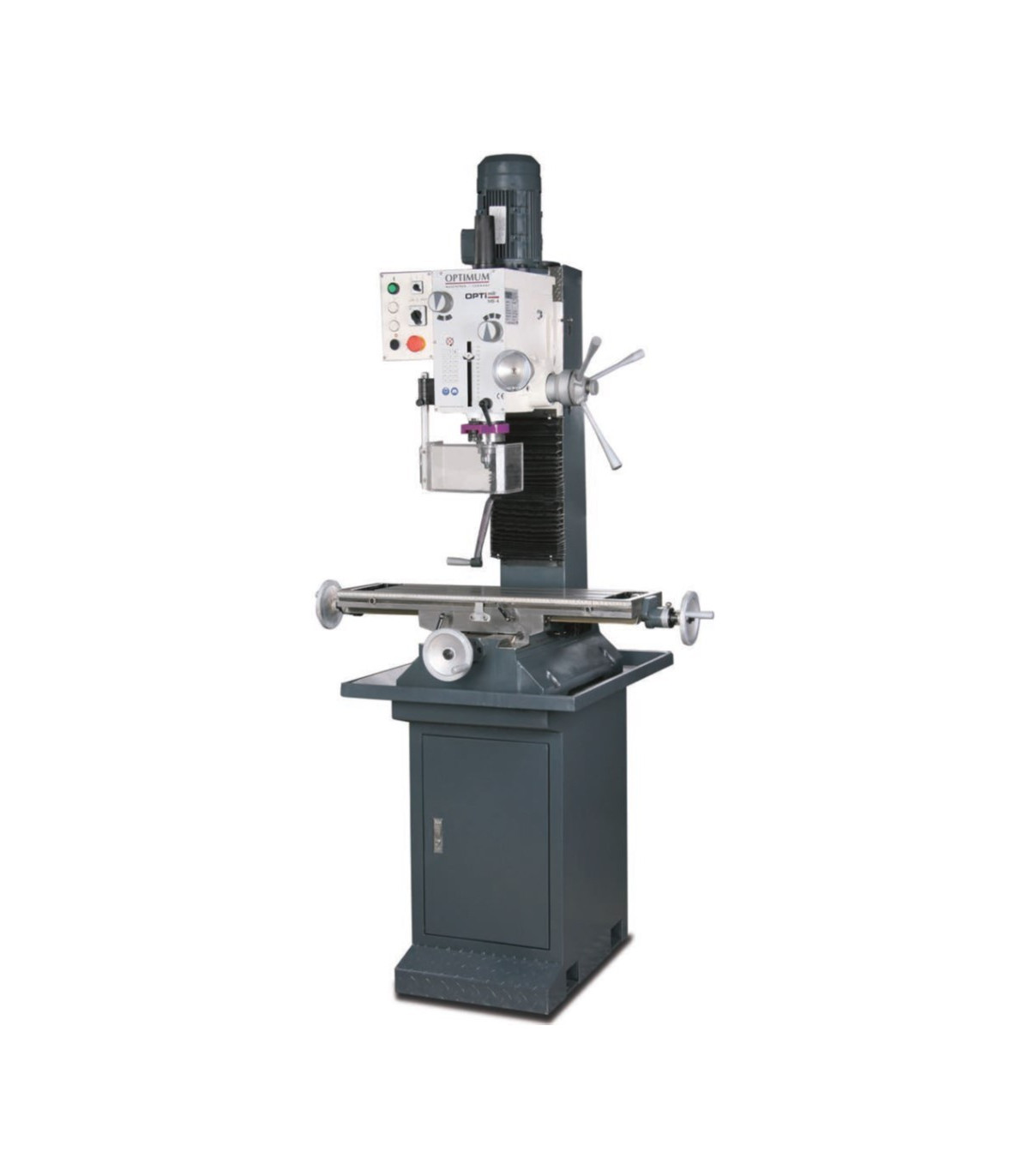

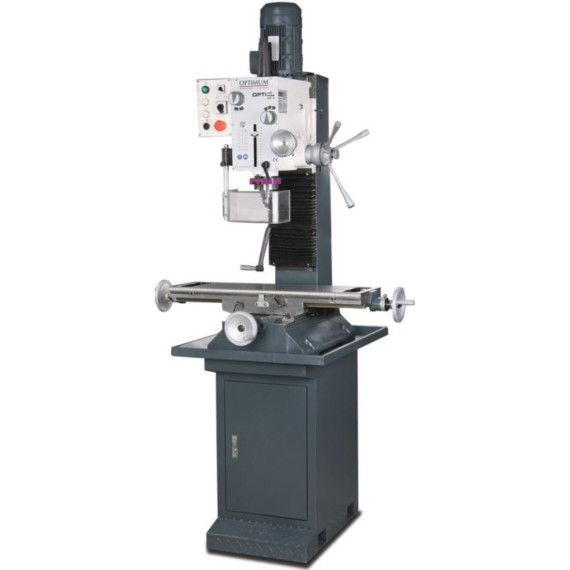

Fraiseuse perceuse de précision MB 4 OPTIMUM

Fraiseuse perceuse de précision MB 4 OPTIMUM. La fraiseuse perceuse MB 4 OPTIMUM se distingue par son fonctionnement silencieux et sa sécurité homologuée. Avec 12 vitesses de 95 à 3200 tr/min, elle offre un réglage fin, un tête inclinable jusqu'à 60º et une fonction de filetage automatique.

CARACTÉRISTIQUES

• Engrenages immergés dans l'huile permettant un fonctionnement très silencieux.
• Système de sécurité entièrement homologué.
• Transmission mécanique avec 12 vitesses sélectionnables.
• Plage de vitesse de 95 à 3200 révolutions par minute.
• Moteur électrique à deux étages.
• Comprend un butée pour limiter la profondeur de perçage.
• Panneau de contrôle avec bouton d'urgence, interrupteur pour changer la direction de rotation et fonction de filetage.
• Réglage de la vitesse via un levier de vitesses.
• Table de coordonnées avec guides en V, rainures en T, butées ajustables et échelle de mesure intégrée.
• Avance manuelle du mandrin par un volant, avec réglage fin et manipulation facile.
• Fonction de filetage automatique par moteur, permettant de préétablir la trajectoire de la broche et la butée de profondeur.
• Tête pouvant s'incliner jusqu'à 60º.
• Fonction de tapping.

SPÉCIFICATIONS TECHNIQUES

Tête orientable : ± 60º

Déplacement de la table axe X : 450 mm

Déplacement de la table axe Y : 200 mm

Déplacement de la table axe Z : 510 mm

Dimensions (l x L x H) : 760x850x1.440 mm

Distance du mandrin à la colonne : 275 mm

Dimensions de la table (l x L) : 800 x 240 mm

Dimensions de la rainure en T de la table : 14 mm

Nº de vitesses : 2 x 6

Poids net : 320 kg

Puissance du moteur (2 étages) : 1,1-1,5 kW/400 V

Course de la broche : 120 mm

Révolutions du mandrin : 95 - 3.200 r.p.m.

Type cône morse du mandrin : MK 4

Ø max. avec fraise à bout : 28 mm

Ø max. de perçage dans l'acier : 28 mm

Ø max. fraise porte-outils : 63 mm

Ø max. perçage fonte : 32 mm

POUR QUEL TYPE DE TRAVAIL EST-IL APPROPRIÉ

La fraiseuse perceuse de précision MB 4 OPTIMUM est adaptée pour :

• Industrie de usinage des métaux
• Fabrication de pièces de précision
• Ateliers de prototypes
• Production de composants industriels
• Élaboration de pièces personnalisées
• Usinage de l'acier et d'autres matériaux
• Projets nécessitant une haute concentricité et précision

CERTIFICATION

- DIN EN 55011 : La norme DIN EN 55011 concerne les limites et méthodes de mesure de l'émission d'interférences électromagnétiques des équipements industriels, scientifiques et médicaux. Cette norme établit des critères pour garantir que les dispositifs ne génèrent pas d'interférences pouvant affecter d'autres équipements électroniques et définit également les niveaux autorisés de radiation électromagnétique. Elle est essentielle pour garantir la conformité dans la conception et l'utilisation d'équipements opérant dans des environnements où la compatibilité électromagnétique est cruciale.

- Niveau EMC C2 : Le niveau EMC C2 fait référence à une norme de compatibilité électromagnétique (EMC) qui s'applique aux équipements et systèmes électriques et électroniques. Plus précisément, le niveau C2 indique des exigences pour l'émission d'interférences et l'immunité aux perturbations électromagnétiques dans des environnements industriels. Les dispositifs conformes à ce niveau sont conçus pour fonctionner sans causer d'interférences significatives à d'autres équipements et pour résister aux perturbations externes, ce qui est crucial dans des environnements où divers dispositifs électroniques coexistent.
