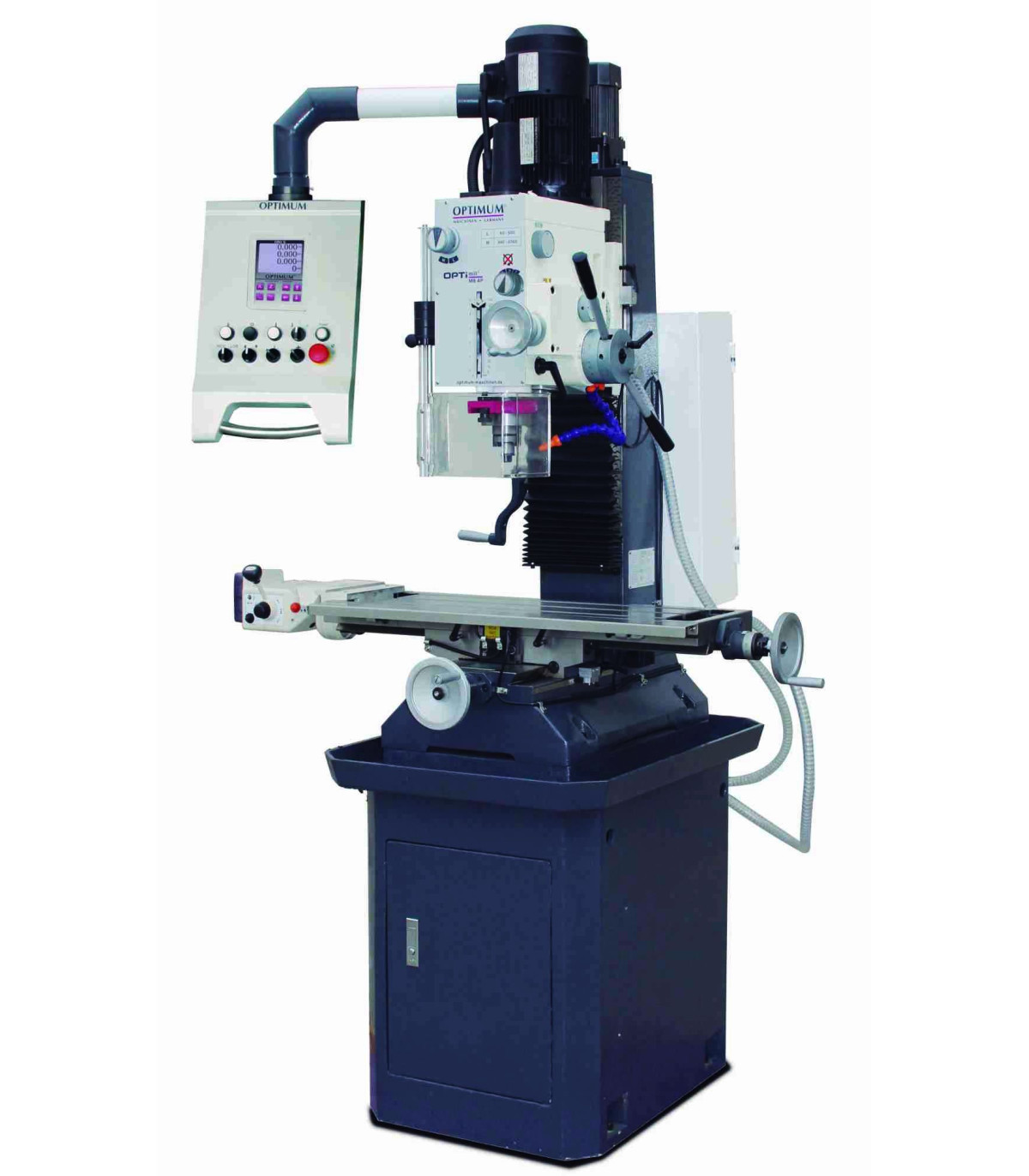

Universelle Tischfräse MB 4P OPTIMUM

Universalfräse MB 4P OPTIMUM. Die Universalfräse MB 4P OPTIMUM zeichnet sich durch ihr robustes Gusseisen und einen sanften Betrieb aus. Sie verfügt über bidirektionale Drehung, automatische Vorschub, schwenkbaren Kopf und einen Geschwindigkeitsbereich von 95 bis 3200 U/min.

MERKMALE

• Robustes und schweres Gussdesign
• Sanfter Betrieb dank geschliffener Zahnräder, die in einem Ölbad laufen.
• Rechts-/Linksdrehung
• Automatischer Vorschub mit manuellem Feinvorschub
• Motorisierte Positionierung der Z-Achse
• Motorisierter Vorschub der X-Achse
• Kühlvorrichtung
• Maschinenlampe
• Der Getriebekopf kann ± 45° gedreht werden
• Massive Schwalbenschwanzführung der Säule, handgeschabt, für maximale Stabilität und Präzision
• Große, höhenverstellbare Schutzscheibe mit Mikroschalter.
• Bohrtiefenanschlag
• Digitales Positionsanzeige DRO 5
• Bohr-/Gewindeschneidfunktion
• Große und massive Querfrästisch mit präziser Oberflächenbearbeitung, T-Nuten und verstellbaren Keilen
• Massive Gusseisenmaschine mit Spänekanal
• Industrieelektromotor von hoher Qualität mit zwei Stufen
• Breiter Geschwindigkeitsbereich von 95 bis 3200 U/min dank 12 schaltbaren Geschwindigkeiten

TECHNISCHE SPEZIFIKATIONEN

Kühlmittel-Schmiersystem

• Leistung der Kühlmittelpumpe(n) 100 Watt

Abmessungen und Gewichte

• Länge ca. 1600 Millimeter
• Breite/Tiefe ca. 930 Millimeter
• Höhe ca. 2110 Millimeter
• Gewicht ca. 495 Kilogramm

Bohr-/Fräsausgang

• Maximaler Fräskopf-Durchmesser 63 Millimeter
• Maximaler Durchmesser der Spindel 28 Millimeter
• Hochleistungsstahl für Bohrungen (S235JR) 32 Millimeter
• Hochleistungsstahl für Durchgangsbohrungen (S235JR) 28 Millimeter

Elektrische Daten

• Motorleistung 1,1 / 1,5 kW
• Netzspannung 400 Volt
• Netzfrequenz 50 Hz

Horizontale Fräse

• Länge des Tisches 800 Millimeter
• Breite des Tisches 240 Millimeter
• Maximaler Abstand zwischen vertikaler Spindel und Frästisch 420 Millimeter
• Größe der T-Nut 14 Millimeter
• Anzahl der T-Nuten 3
• Abstand der T-Nuten 80 Millimeter

Normen und Zertifizierungen

• Standard DIN EN 55011

Achsen

• Manuelle X-Achse 560 Millimeter
• Manuelle Y-Achse 195 Millimeter
• Manuelle Z-Achse 350 Millimeter
• Automatische X-Achse 480 Millimeter

Vertikale Spindel

• Erreichung 258 Millimeter
• Spindelaufnahme MT 4
• Geschwindigkeitsbereich 95 – 3200 min¯¹
• Anzahl der Gänge 2 x 6
• Spannstange M 16
• Fräskopf mit Drehbereich in der Z-X-Ebene ± 45°
• Durchmesser der Spindel 75 Millimeter
• Hub der Spindel 120 Millimeter
• VE 1

KOMPONENTEN/VERPACKUNG

Einheit: Stk.

Verpackungseinheit: 1

• Infrastruktur
• Morsekonus MK 3
• Adapter MK 3 - MK 4
• Zugstange M 16
• Werkzeug

AUSRÜSTUNG

Digitale Positionsanzeige DRO 5

Die Universalfräse MB 4P OPTIMUM ist geeignet für:

• Metallbearbeitungsindustrie
• Herstellung von Präzisionsteilen
• Prototypenwerkstätten
• Produktion von Industriekomponenten
• Herstellung von maßgeschneiderten Teilen
• Bearbeitung von Stahl und anderen Materialien
• Projekte, die hohe Konzentrizität und Präzision erfordern

ZERTIFIZIERUNG

- DIN EN 55011: Die Norm DIN EN 55011 bezieht sich auf die Grenzwerte und Messmethoden für die elektromagnetische Störaussendung von Industrie-, Wissenschafts- und Medizinprodukten. Diese Norm legt Kriterien fest, um sicherzustellen, dass Geräte keine Störungen erzeugen, die andere elektronische Geräte beeinträchtigen könnten, und definiert auch die zulässigen Werte für elektromagnetische Strahlung. Sie ist entscheidend für die Gewährleistung der Konformität bei der Konstruktion und Nutzung von Geräten, die in Umgebungen betrieben werden, in denen elektromagnetische Verträglichkeit von entscheidender Bedeutung ist.

- EMC Level C2: Das EMC Level C2 bezieht sich auf einen Standard für elektromagnetische Verträglichkeit (EMC), der für elektrische und elektronische Geräte und Systeme gilt. Insbesondere gibt das Level C2 Anforderungen an die Störaussendung und die Immunität gegenüber elektromagnetischen Störungen in industriellen Umgebungen an. Geräte, die diesem Level entsprechen, sind so konzipiert, dass sie ohne signifikante Störungen anderer Geräte betrieben werden können und äußeren Störungen widerstehen, was in Umgebungen, in denen verschiedene elektronische Geräte koexistieren, von entscheidender Bedeutung ist.
