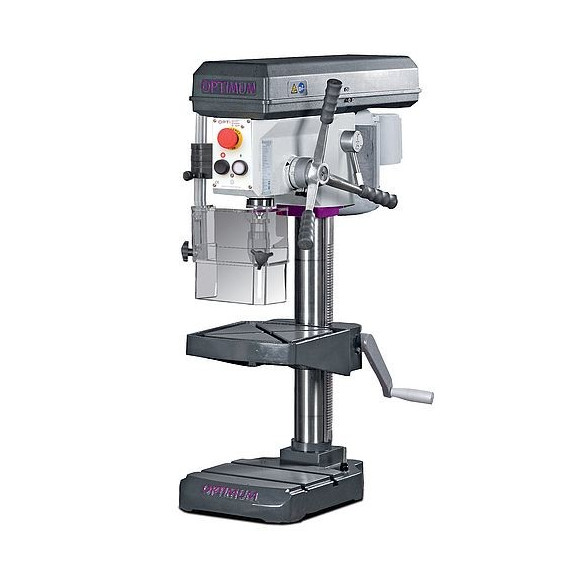

Opti 400V B16H Tischbohrmaschine OPTIMUM

Tischbohrmaschine Opti 400V B16H OPTIMUM. Die Tischbohrmaschine Opti 400V B16H OPTIMUM zeichnet sich durch ihren leistungsstarken und sanften Elektromotor, einen Not-Aus-Schalter und einen mechanisch bearbeiteten Bohrtisch mit T-Nuten aus. Sie bietet überlegene Präzision mit einer besseren Konzentrizität von 0,015 mm und einem drehbaren Tisch von 360°. Ihr Design umfasst eine sichere Keilriemenabdeckung und einen ergonomischen Hebel sowie eine robuste Grundplatte, die die Arbeit mit hohen Werkstücken erleichtert.

MERKMALE

• Sanfter und leistungsstarker Industrie-Elektromotor.
• Unabhängiger Not-Aus-Schalter mit Stoßschutz
• Stabile Guss-Säule
• Bohrtiefe-Messskala
• Präzise mechanisch bearbeiteter Bohrtisch mit diagonalen T-Nuten und umlaufendem Kühlwasserkanal
• 360° drehbarer Bohrtisch
• Keilriemenabdeckung mit Sicherheits-Schalter
• Schnellspannvorrichtung für Keilriemen
• Ergonomischer und langer Aluminium-Druckgusshebel, aus einem Stück gegossen (B 16H / B 24H mit weichen Griffen)
• Große und massive Grundplatte mit starken Nuten und Rippen auf der Rückseite.
• Beim Drehen des Bohrtisches kann die Grundplatte als Arbeitsfläche für besonders hohe Werkstücke genutzt werden.
• Garantierte Konzentrizität besser als 0,015 mm an der Bohrachse
• Bohrspindel mit Präzisionskugellagern
• Hochwertiger OPTIMUM Schnellspannbohrfutter im Standardlieferumfang enthalten
• Großer, höhenverstellbarer Schutzschirm mit Sicherheits-Schalter

TECHNISCHE DATEN

Abmessungen und Gewichte

• Säulendurchmesser 60 Millimeter
• Ungefähre Länge 549 Millimeter
• Ungefähre Breite/Tiefe 300 Millimeter
• Ungefähre Höhe 848 Millimeter
• Ungefähres Gewicht 54 Kilogramm
• Bohrleistung
• Hochleistungsstahl für Bohrungen (S235JR) 13 Millimeter
• Hochleistungsstahl für kontinuierliche Bohrungen (S235JR) 11 Millimeter

Bohrtisch

• Arbeitsbereichslänge 230 Millimeter
• Arbeitsbereichsbreite 245 Millimeter
• Art der T-Nut diagonal
• Größe der T-Nut 12 Millimeter
• Drehung 360°
• Maximaler Abstand zwischen Spindel und Bohrtisch 370 Millimeter

Elektrische Daten

• Netzspannung 400 Volt
• Netzfrequenz 50 Hz

Maschinenbasis

• Maximaler Abstand von der Spindel zur Maschinenbasis 495 Millimeter
• Länge des Arbeitsbereichs 200 Millimeter
• Breite des Arbeitsbereichs 240 Millimeter
• Größe der T-Nut der Maschinenbasis 12 Millimeter
• Anzahl der T-Nuten der Maschinenbasis 2
• Abstand der T-Nuten der Maschinenbasis 80 Millimeter

Motor(en)

• Motorantriebsleistung der Spindel 0,55 kW
• Anzahl der Gänge des Spindelmotor 1 Gang
• Drehzahlbereich
• Drehzahlbereich 450 – 3500 min¯¹
• Anzahl der Gänge 5 Gänge

Spindel

• Hub 65 Millimeter
• Spindelbohrfutter MK 2
• Reichweite 130 Millimeter
• VPE 1

KOMPONENTEN/VERPACKUNG

Einheit: Stk.

Verpackungseinheit: 1

• Schlüsseloses Bohrfutter (1 - 13 mm)
• Morsekonus MK2 / B16
• T-Nüsse

FÜR WELCHE ART VON ARBEIT IST ES GEEIGNET

Die Tischbohrmaschine Opti 400V B16H OPTIMUM ist geeignet für:

• Metallindustrie
• Maschinenbau
• Fertigung von Maschinen
• Metallbohrungen
• Produktion von maßgeschneiderten Teilen
• Industrielle Wartung
• Fortgeschrittene DIY-Projekte
