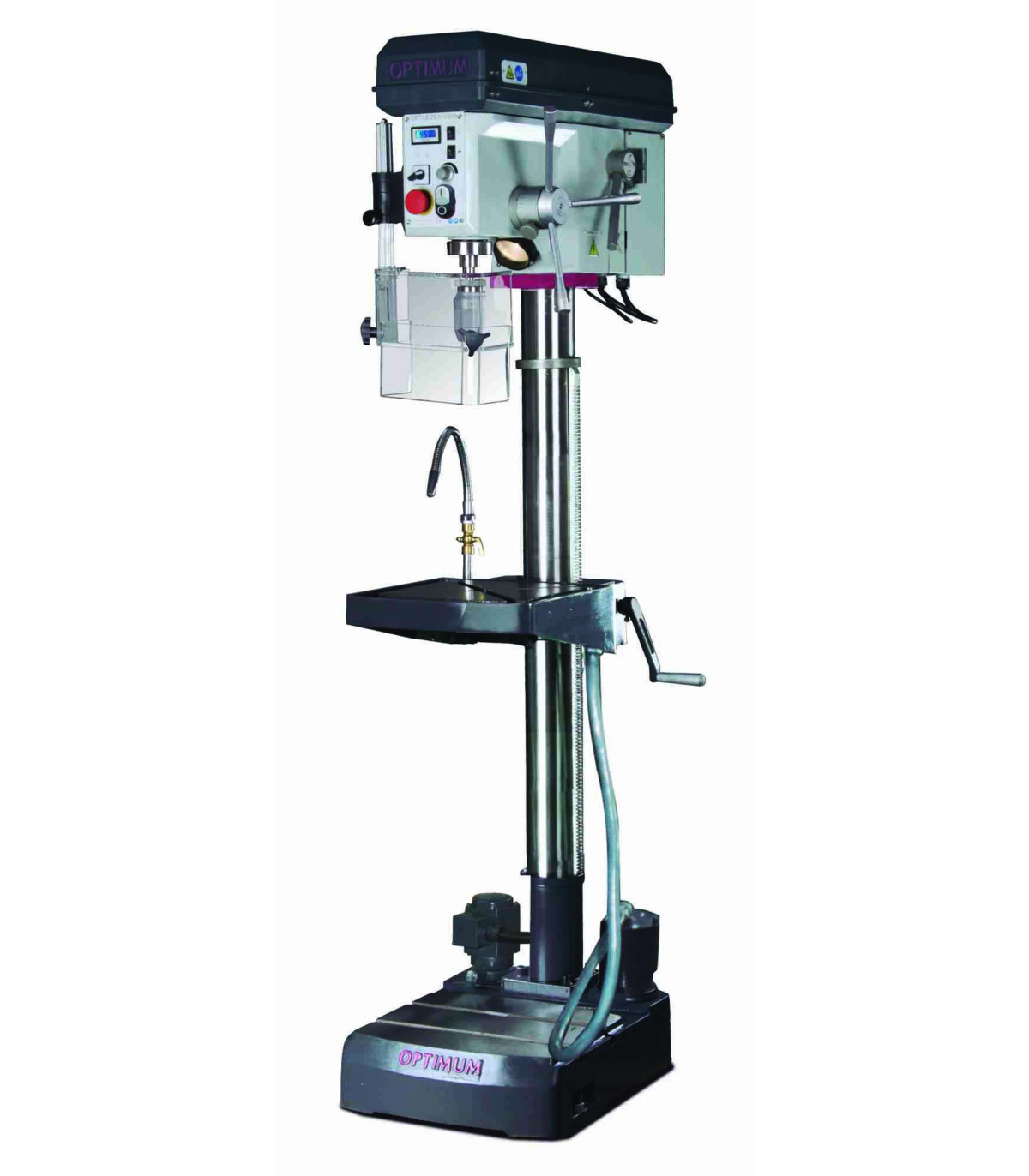

Säulenbohrmaschine mit Geschwindigkeitsregelung B28H OPTIMUM

MERKMALE

Besondere Funktion des OPTIdrill B 34 HV

Automatikmodus

Der Motor startet automatisch nach der Hebelbewegung

Stoppt wieder in der Ausgangsposition

Der Start- und Stoppknopf muss bei wiederholten Bohrarbeiten nicht gedrückt werden

Touch-Modus

Der Motor wird durch Herunterdrücken des Griffs aktiviert

Die Drehrichtung wird durch Endschalter am einstellbaren Bohrtiefe-Stopper geändert

Ausstattungsdetails

Leistungsstarker bürstenloser Antrieb

Besonders leise im Betrieb

Hohe Leistung

Fast konstantes Drehmoment über den gesamten Geschwindigkeitsbereich

Riemenantrieb

Beste Leistungsübertragung durch Aluminium-Riemenscheiben zusammen mit dem hochwertigen GATES-Zahnriemen

Funktioniert gut dank des mehrzahnigen Erdschraubendrehers

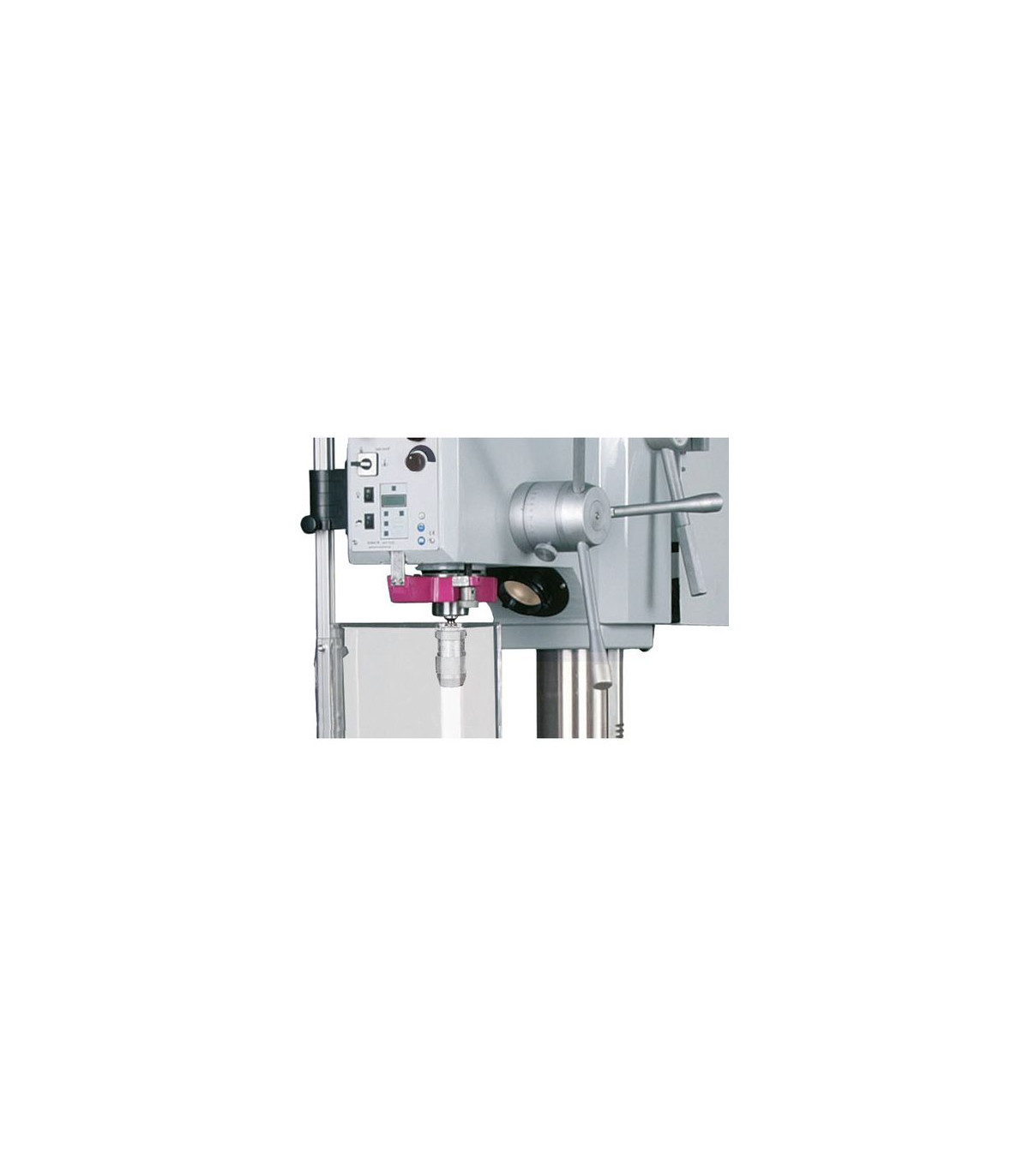

Digitale Geschwindigkeitsanzeige

In das Gehäuse integriert

Geschwindigkeitsregelung

über ein Potentiometer

Konzentrizität

Garantiert; 0,015 mm gemessen an der Spindel

Spindel

Präzisionskugellager

Hochwertiger OPTIMUM Schnellspannfutter als Standard

Spannvorrichtung mit V-Riemen Maschinenlicht

In das Bohrkopf integriert

Halogenlampe

Bohrung

Präzise bearbeitet

Diagonale T-Nuten

360° drehbar

Zirkulierender Kühlwasserkanal

Basisplatte

Robust

Große Abmessungen

Sehr geriffelt auf der Rückseite

Guss-Säule

Mit dicken Wänden

Hohe Leistung und Stabilität

TECHNISCHE DATEN

Abmessungen und Gewichte

Säulendurchmesser 92 Millimeter

Ungefähre Länge 701 Millimeter

Ungefähre Breite/Tiefe 474 Millimeter

Ungefähre Höhe 1755 Millimeter

Ungefähres Gewicht 166 kg

Bohrleistung

Bohrleistung Stahl (S235JR) 28 Millimeter

Kontinuierliche Bohrleistung Stahl (S235JR) 24 Millimeter

Bohrtisch

Arbeitsbereichslänge 340 mm

Arbeitsbereichsbreite 360 mm

Art der T-Nut Diagonal

Größe der T-Nut 14 Millimeter

Drehung 360 °

Tragfähigkeit 50 kg

Maximaler Abstand Spindel - Bohrtisch 860 Millimeter

Elektrische Daten

Nennwert insgesamt 1,5 kW

Versorgungsspannung 230 V

Netzfrequenz 50 Hz

Maschinenbasis

Maximaler Abstand Spindel - Maschinenbasis 1285 mm

Arbeitsbereichslänge 320 Millimeter

Arbeitsbereichsbreite 320 Millimeter

Größe der T-Nut der Maschinenbasis 14 Millimeter

Anzahl der T-Nuten der Maschinenbasis 2

Abstand der T-Nuten der Maschinenbasis 120 Millimeter

Motor(en)

Leistung des Kühlmittelpumpenmotors 40 W

Geschwindigkeitsbereich

Geschwindigkeitsbereich 35 – 5600 min¯¹

Anzahl der Gänge 12 Stufen

Geschwindigkeitsregelung elektronisch einstellbar

Spindel

Hübe 105 Millimeter

Spindelspannfutter MK 3

Reichweite 200 Millimeter

Standards und Zertifizierungen

Standard DIN EN 55011

EMV-Klasse C3

VPE 1

VERPACKUNG

Einheit: Stück(e). Verpackungseinheit: 1

Hochwertiges Schnellspannfutter (1 - 16 mm)

Morsekonus MK 3

T-Nüsse

Maschinenfutter BMS 120

Für präzise Bohrungen in verschiedenen Industrien.

Metallverarbeitende Industrie

Automobilindustrie

Luftfahrtindustrie

Form- und Stanzindustrie

Industrielle Wartung
