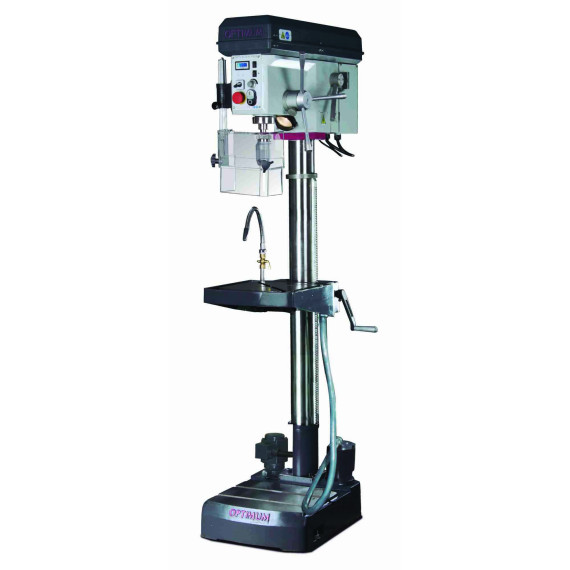

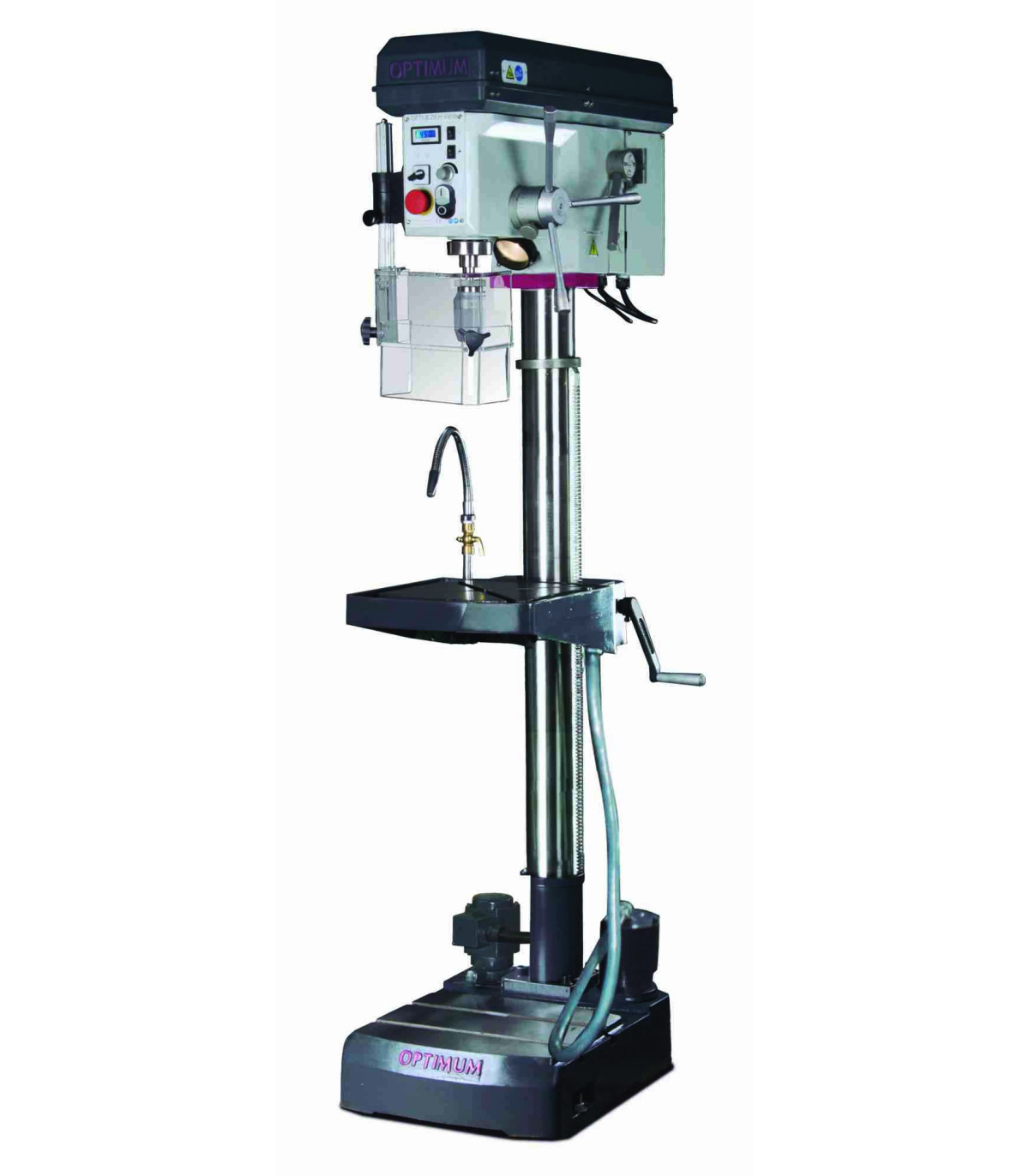

Perceuse à colonne avec variateur de vitesse B28H OPTIMUM

CARACTÉRISTIQUES

Caractéristique spéciale de l'OPTIdrill B 34 HV

Mode de fonctionnement "automatique"

Le moteur démarre automatiquement après le mouvement du levier

Il s'arrête à nouveau en position initiale

Le bouton de démarrage et d'arrêt n'a pas besoin d'être pressé lors des tâches de perçage répétitives

Mode opérationnel "toucher"

Le moteur s'active en abaissant la poignée

La direction de rotation est changée par des interrupteurs de limite sur le butée de profondeur de perçage réglable

Détails de l'équipement

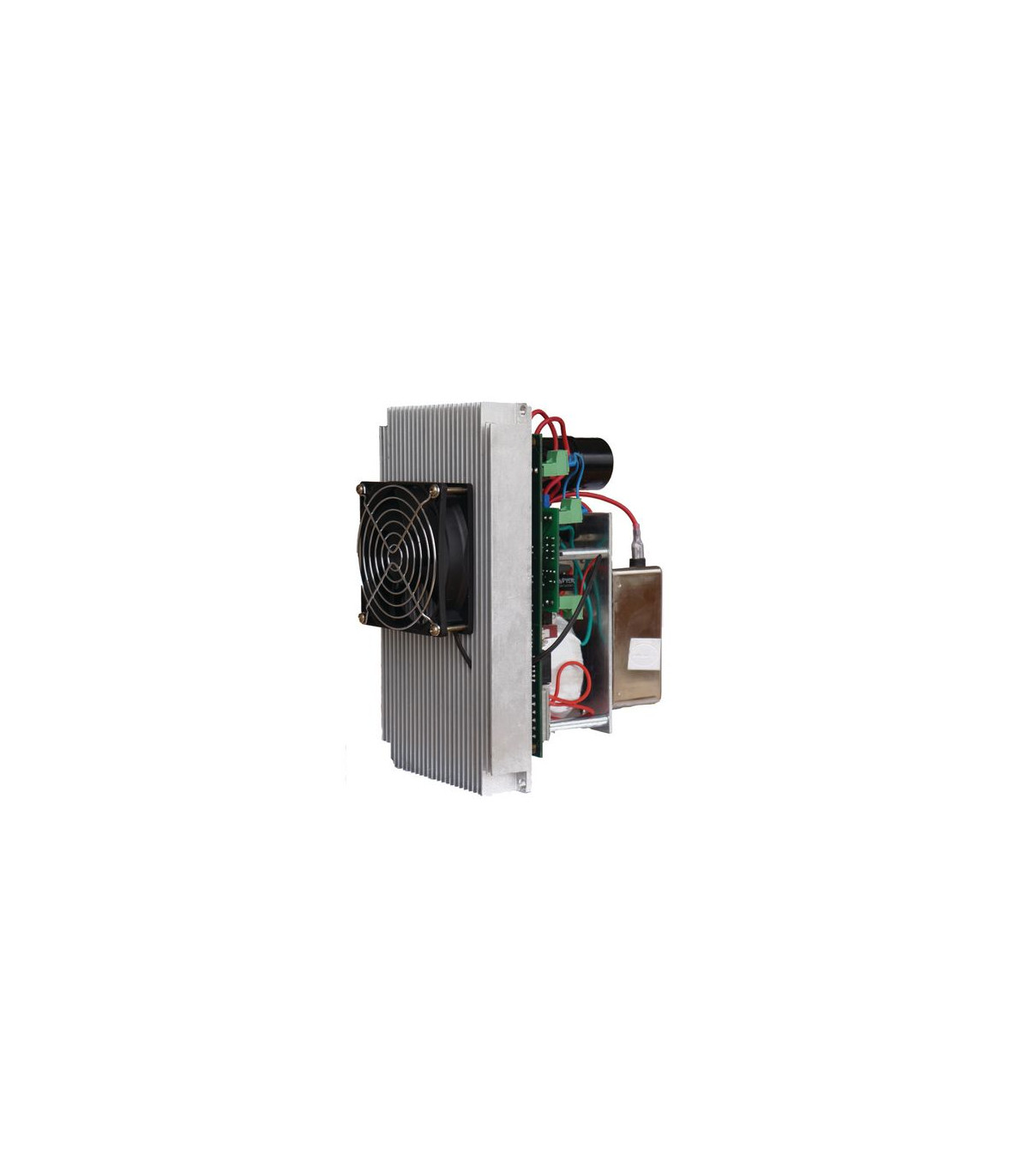

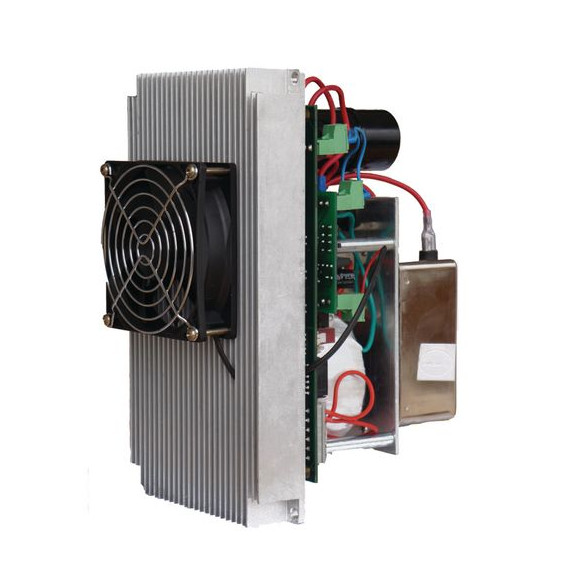

Puissante unité sans balais

Fonctionne particulièrement silencieusement

Haute performance

Couple à peu près constant sur toute la plage de vitesse

Transmission par courroie

Meilleure transmission de puissance grâce à des poulies en aluminium avec la courroie en V de qualité GATES crantée

Fonctionne bien grâce au tournevis multidenté de terre

Écran de vitesse numérique

Intégré dans le boîtier

Contrôle de vitesse

par un potentiomètre

Concentricité

Garanti ; 0,015 mm mesuré sur la ra passe

Broche

Roulements à billes de précision

Mors sans clé OPTIMUM de haute qualité en standard

Dispositif de tension avec courroie en V lumière de la machine

Intégré dans la tête de perçage

Lampe halogène

Perçage

Travail précis

Rainures en T diagonales

Rotatif à 360°

Canal d'eau de refroidissement circulant

Base

Solide

Grandes dimensions

Très cannelé à l'arrière

Colonne en fonte

À parois épaisses

Haute puissance et stabilité

Données techniques

Dimensions et poids

Diamètre de la colonne 92 millimètres

Longueur env. 701 millimètres

Largeur/profondeur env. 474 millimètres

Hauteur env. 1755 millimètres

Poids env. 166 kg

Performance de perçage

Acier de performance de perçage (S235JR) 28 millimètres

Acier de performance de perçage continu (S235JR) 24 millimètres

Table de perçage

Longueur de l'espace de travail 340 mm

Largeur de l'espace de travail 360 mm

Type de rainure en T Diagonale

Taille de la rainure en T 14 millimètres

Rotation 360 °

Capacité de charge 50 kg

Distance maximale de la broche - table de perçage 860 millimètres

Données électriques

Valeur nominale totale 1,5 kW

Tension d'alimentation 230 V

Fréquence du réseau 50 Hz

Base de la machine

Distance maximale de la broche - base de la machine 1285 mm

Longueur de la zone de travail 320 millimètres

Largeur de la zone de travail 320 millimètres

Taille de la rainure en T de la base de la machine 14 millimètres

Nombre de rainures en T de la base de la machine 2

Espacement des rainures en T de la base de la machine 120 millimètres

Moteur(s)

Sortie du moteur d'entraînement de la pompe de refroidissement 40 W

Plage de vitesse

Plage de vitesse 35 – 5600 min¯¹

Nombre de vitesses 12 étapes

Contrôle de vitesse réglable électroniquement

Broche

Course de la plume 105 millimètres

mandrin de broche MK 3

Portée 200 millimètres

Normes et certifications

Norme DIN EN 55011

Classe EMV C3

VPE 1

EMBALLAGE

Unité : pc(s). Unité d'emballage : 1

Mandrin sans clé de qualité optimale (1 - 16 mm)

Cono Morse MK 3

Ecrous en T

Morca de machine BMS 120

POUR QUEL TYPE DE TRAVAIL EST-IL APPROPRIÉ

Pour des perçages précis dans différentes industries.

Industrie métallurgique

Industrie automobile

Industrie aéronautique

Industrie des moules et matrices

Maintenance industrielle
