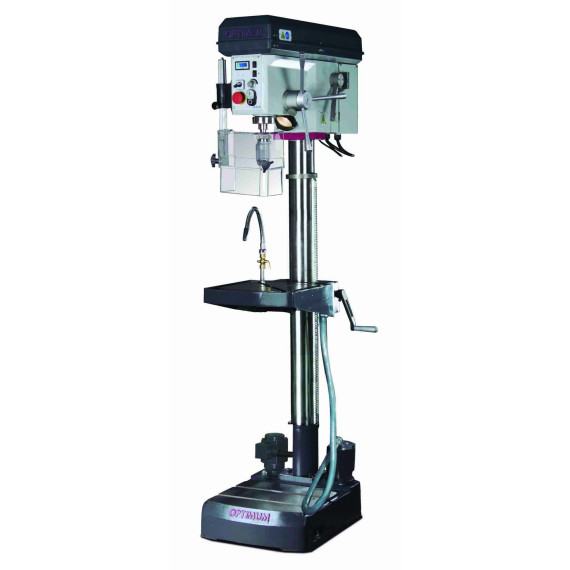

Trapano a colonna con variatore di velocità B28H OPTIMUM

CARATTERISTICHE

Caratteristica speciale dell'OPTIdrill B 34 HV

Modalità di funzionamento "automatico"

Il motore si avvia automaticamente dopo il movimento della leva

Si ferma di nuovo nella posizione iniziale

Il pulsante di avvio e arresto non deve essere premuto durante le operazioni di foratura ripetitive

Modalità operativa "toccando"

Il motore si attiva muovendo la maniglia verso il basso

La direzione di rotazione viene cambiata tramite interruttori di limite sul top di profondità di foratura regolabile

Dettagli dell'attrezzatura

Potente motore senza spazzole

Funzionamento particolarmente silenzioso

Alto rendimento

Momento circa costante su tutto il range di velocità

Azionamento a cinghia

La migliore trasmissione di potenza tramite pulegge in alluminio insieme alla cinghia a V di qualità GATES dentata

Funziona bene grazie al cacciavite multidente di terra

Schermo di velocità digitale

Integrato nella scocca

Controllo della velocità

mediante un potenziometro

Concentricità

Garantita; 0,015 mm misurati sul mandrino

Mandrino

Rullini a sfera di precisione

Mandrino senza chiave OPTIMUM di alta qualità come standard

Dispositivo di tensione con cinghia a V luce della macchina

Integrato nel mandrino di foratura

Lampada alogena

Foratura

Lavorato con precisione

Fessure a T diagonali

Rotabile a 360°

Canale d'acqua di raffreddamento circolante

Piastra base

Solida

Dimensioni grandi

Molto scanalata sul retro

Colonna in ghisa

Con pareti spesse

Alta potenza e stabilità

DATI TECNICI

Dimensioni e pesi

Diametro della colonna 92 millimetri

lunghezza circa 701 millimetri

larghezza/profondità circa 474 millimetri

Altezza circa 1755 millimetri

Peso circa 166 kg

Prestazioni di foratura

Acciaio di prestazione di foratura (S235JR) 28 millimetri

Acciaio di prestazione di foratura continua (S235JR) 24 millimetri

Tavolo di foratura

lunghezza dello spazio di lavoro 340 mm

larghezza dello spazio di lavoro 360 mm

Tipo di scanalatura a T Diagonale

Dimensione della scanalatura a T 14 millimetri

Rotazione 360 °

Capacità di carico 50 kg

Distanza massima del mandrino - tavolo di foratura 860 millimetri

Dati elettrici

Valore nominale totale 1,5 kW

Voltaggio di alimentazione 230 V

Frequenza di rete 50 Hz

Base della macchina

Distanza massima del mandrino - base della macchina 1285 mm

lunghezza dell'area di lavoro 320 millimetri

larghezza dell'area di lavoro 320 millimetri

Dimensione della scanalatura a T della base della macchina 14 millimetri

Numero di scanalature a T della base della macchina 2

Spaziatura delle scanalature a T della base della macchina 120 millimetri

Motore(i)

Uscita del motore di azionamento della pompa di raffreddamento 40 W

Gamma di velocità

Gamma di velocità 35 – 5600 min¯¹

Numero di ingranaggi 12 passi

Controllo della velocità regolabile elettronicamente

Mandrino

Colpo di penna 105 millimetri

mandrino MK 3

Portata 200 millimetri

Standard e certificazioni

Standard DIN EN 55011

Classe EMV C3

VPE 1

IMBALLAGGIO

Unità: pc(s). Unità di imballaggio: 1

Mandrino senza chiave di qualità ottimale (1 - 16 mm)

Cono Morse MK 3

Viti a T

Morca di macchina BMS 120

PER QUALE TIPO DI LAVORO È ADATTO

Per forature precise in diverse industrie.

Industria metalmeccanica

Industria automobilistica

Industria aeronautica

Industria di stampi e matrici

Manutenzione industriale
