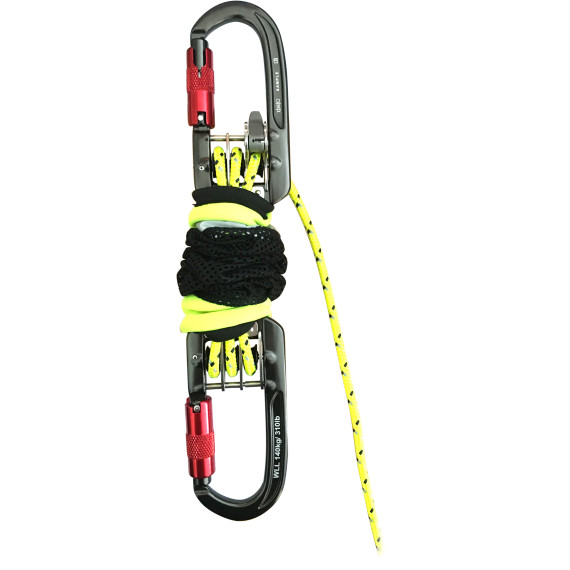

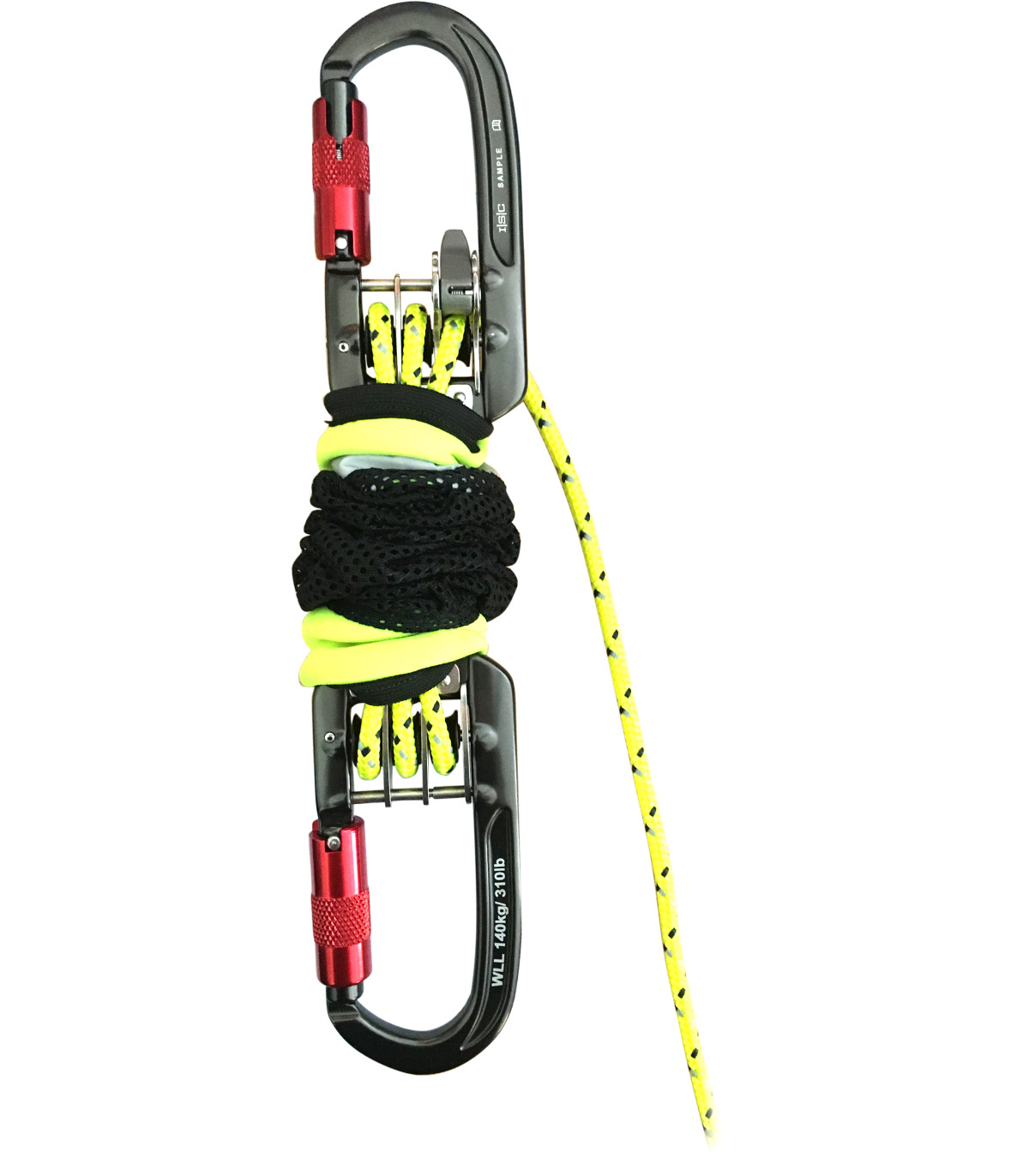

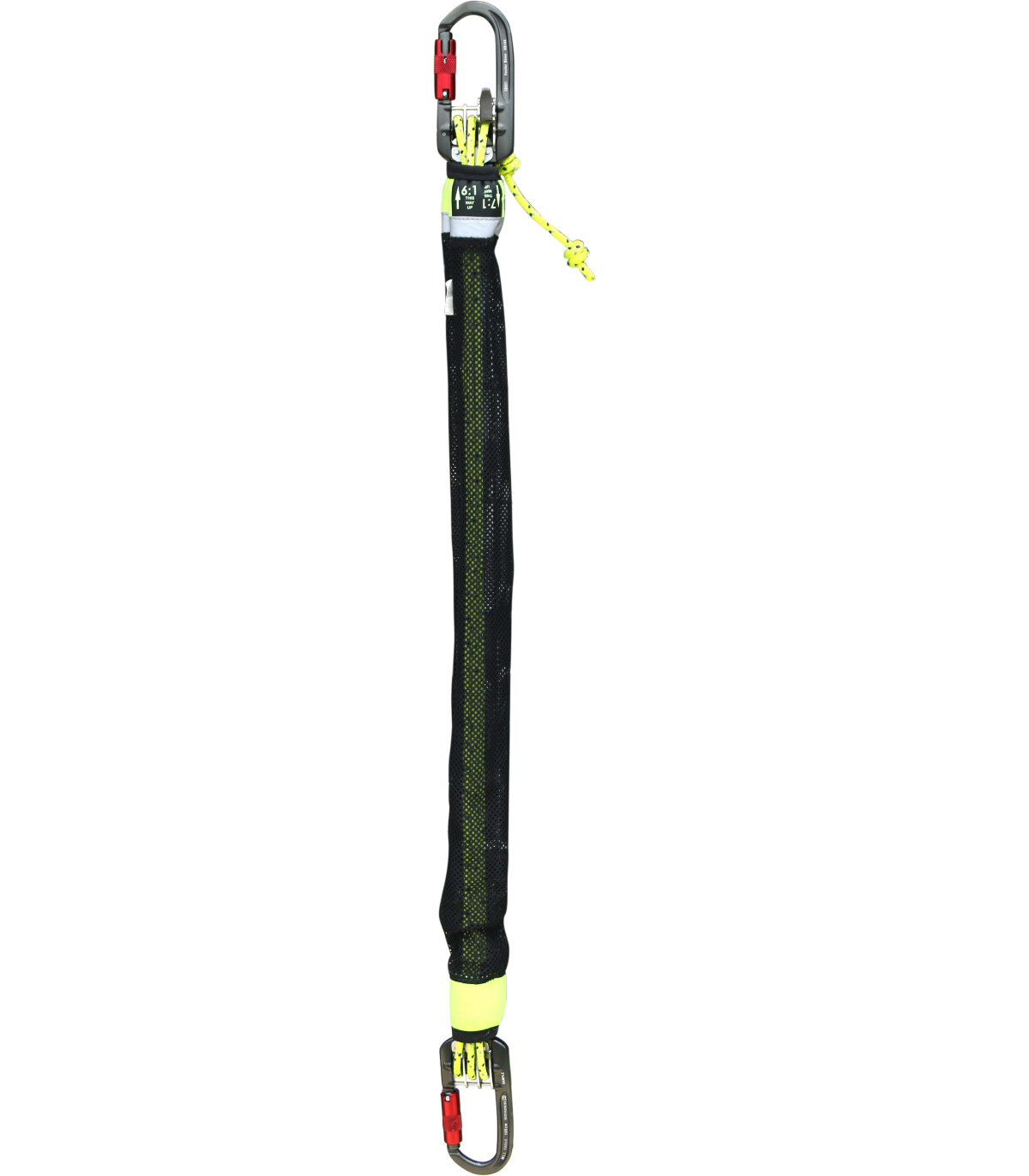

Rettungswinde mit integrierten Rollen IRUDEK Haulerbiner

Kompakter und leichter Rettungszug, mit drei integrierten Rollen in jedem der beiden Karabiner.

Einfach und schnell zu installieren dank seiner flexiblen Hülle, die das Risiko von Verwicklungen und Scheuerstellen vermeidet. Inklusive Transporttasche.

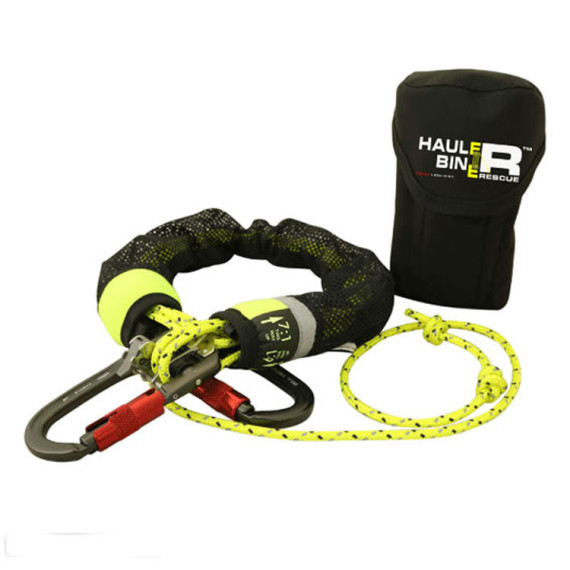

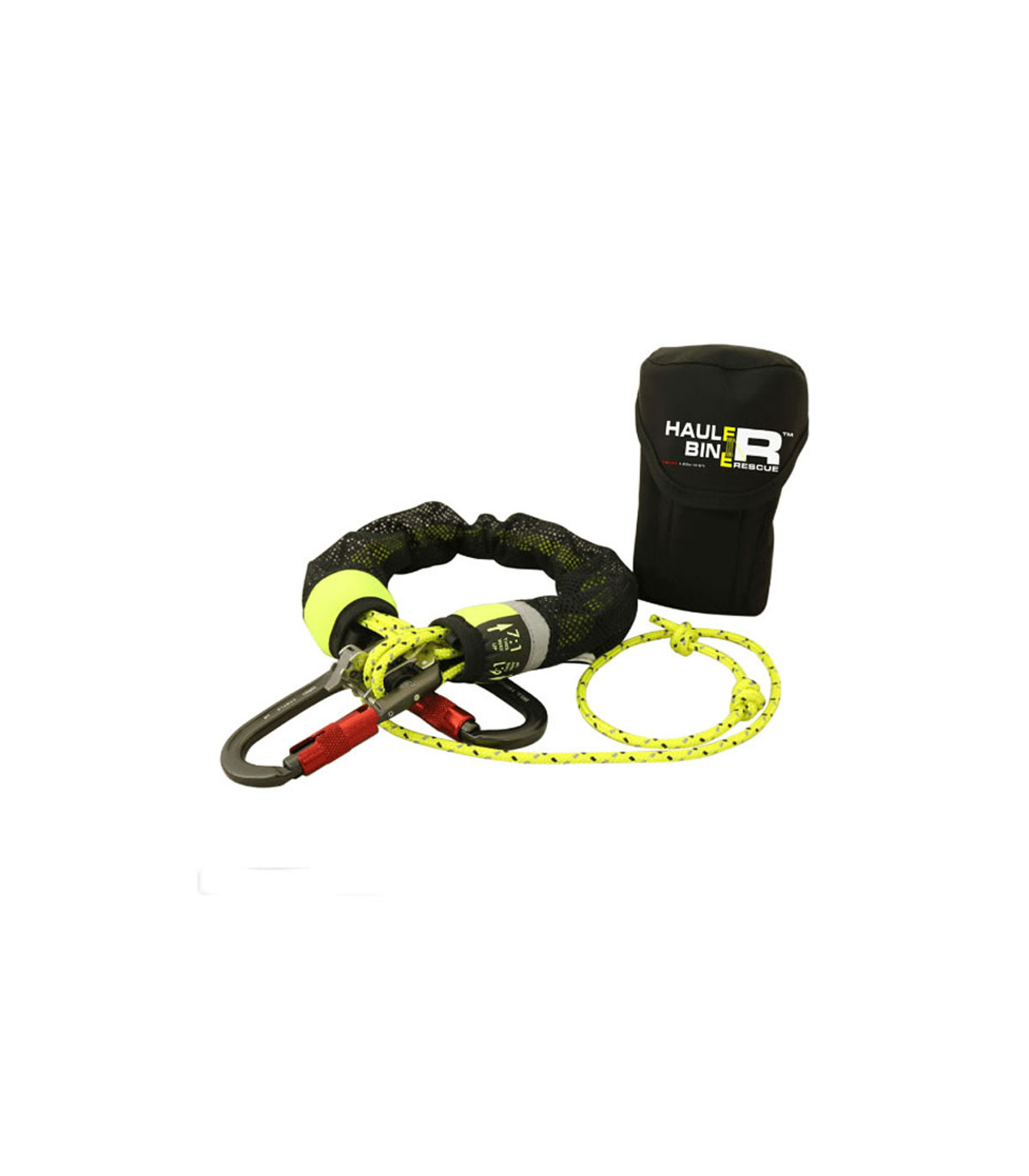

*Der HaulerBiner wird in einer doppelten Tragetasche geliefert.

MERKMALE

• Enthält drei integrierte Rollen in jedem der beiden Karabiner, die eine Übersetzung von 6:1 und 7:1 erzeugen.
• Einfach und schnell zu installieren dank seiner flexiblen Hülle, die das Risiko von Verwicklungen und Scheuerstellen vermeidet.
• Inklusive Transporttasche.
• Kapazität: 140 kg
• Seildurchmesser: 6 mm

VORTEILE

• Kompakt
• Leicht
• Mit flexibler Hülle zur Vermeidung von Verwicklungen

ANWENDUNGEN

• Für eine einfache Ausbringung und Verankerung am Geschirr des Benutzers.
• Rettungsaktivitäten

TECHNISCHE DATEN

• Maße (cm): 105, 165 und 300
• Gewicht (g): 720, 880 und 1200
• Länge: zusammengezogen 32 cm
• Mechanischer Vorteil: 6:1 oder 7:1
• Kapazität: 140 kg
• Seildurchmesser: 6 mm
• Material: Metall
• Aluminium: eloxiert
• Minimale Bruchfestigkeit: 16 kN
• Lebensdauer: 10 Nutzung + 1 Lagerung

STANDARDS/NORMATIVEN

Entspricht den Anforderungen der Verordnung/Richtlinie für persönliche Schutzausrüstung (PSA):

• EN 567
• EN 12278

ANWENDUNGEN

Der HAULER BINER kann auf verschiedene Weise verwendet werden:

• Als Teil eines unterstützten Systems
• Verankert an einer festen Struktur, um einen mechanischen Vorteil von MA 6:1 (theoretisch) zu erzielen
• Verankert am Geschirr (bewegliches Element), um einen mechanischen Vorteil von MA 7:1 (theoretisch) zu erzielen
• Mit einem Abseilgerät D4 / D2, als Teil eines Lastenübertragungssystems
• Als Spannvorrichtung in Fortschritts- und/oder Sicherheitssystemen
• Als Handhabungsgerät für die Trage, indem zwei oder mehr HaulerBiner verwendet werden, um die Position der Trage (STEF) einfach zu ändern oder anzupassen.

PFLEGE UND WARTUNG

Pflege und Wartung: Um den Haulerbiner zu reinigen, verwenden Sie ein feuchtes Tuch oder lauwarmes Wasser. Lassen Sie ihn natürlich trocknen. Schmieren Sie den Auslösermechanismus; tragen Sie Schmiermittel auf die Torsionsfeder und den Schieber auf, wie in Abbildung A gezeigt. Schmieren Sie den Hebel, indem Sie ihn bewegen, sodass das Kugellager einsinkt. Tragen Sie eine kleine Menge Schmiermittel auf und lassen Sie es einziehen. Entfernen Sie den Überschuss. Stellen Sie sicher, dass das Öl nicht mit der Schnur in Kontakt kommt.

Das Haulerbiner-Kit darf nicht zerlegt werden. Um es zu reinigen, entfernen Sie das Netzrohrband und waschen Sie es separat. Ziehen Sie die Schnur, um die Einheit auf ihre minimale Größe zu bringen, und waschen Sie das Ende der Schnur in lauwarmem Wasser; konsultieren Sie die Anweisungen des Seilherstellers, wenn Sie weitere Informationen benötigen. Lassen Sie es natürlich trocknen. Nachdem es trocken ist, setzen Sie das Netzrohrband wieder auf, wobei darauf zu achten ist, dass das Etikett mit dem mechanischen Vorteil des Manschette am Ende des Haulerbiner bleibt, das den Hebel trägt. In Abbildung E kann die korrekte Konfiguration des Kits eingesehen werden.

KIT-INSPEKTION

Bringen Sie den Hebel in die EINENGRANDE-Position. Ziehen Sie beide Verbinder heraus und überprüfen Sie, ob der Hebel die Bewegung der Schnur stoppt. Der Hebel muss in der EINENGRANDE-Position bleiben, bis er manuell ENGRANDET wird. Stellen Sie sicher, dass jeder der 13 Kegel auf der Oberfläche des Hebels vorhanden und nicht abgenutzt ist. Wenn die Kegel der ersten Reihe mehr als 50 % abgenutzt sind, darf das Gerät nicht mehr verwendet werden. Die Schnur muss gründlich inspiziert werden, indem das Netzrohrband entfernt und nach Schnitten, Ausfransungen, Abrieb oder Verunreinigungen gesucht wird. Es müssen auch zwei Stopperknoten am Ende der Schnur vorhanden sein, die etwa 80 mm voneinander entfernt sind. Setzen Sie das Netzrohrband nach der Inspektion wieder auf.
