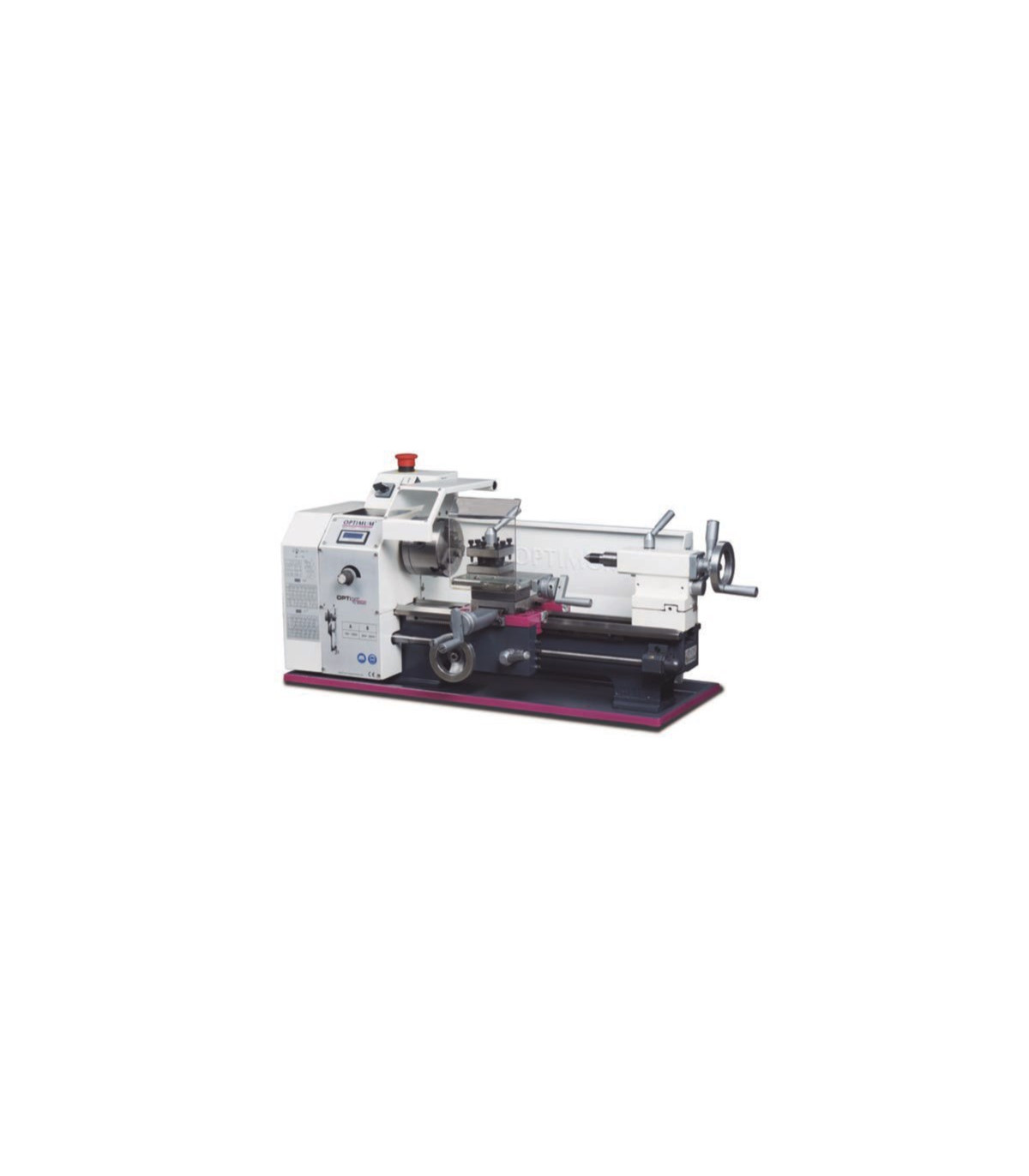

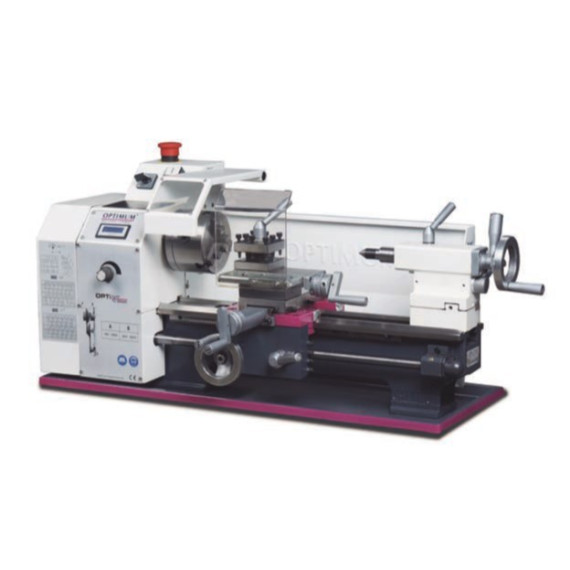

Modellier-Drehmaschine mit verstellbarer Geschwindigkeit, digitales Display TU 2004V OPTIMUM

Drehmaschine mit digitaler Geschwindigkeitsanzeige TU 2004V OPTIMUM. Die Drehmaschine TU 2004V OPTIMUM verfügt über eine digitale Geschwindigkeitsanzeige und präzise Verarbeitung. Ihr Gussstahlbett ist gehärtet und geschliffen, was eine bessere Konzentrizität als 0,009 mm garantiert. Sie bietet Rechts-/Linkslauf, gehärtete Spindel und werkzeuglose Schnellverstellung. Mit Abmessungen von 830x425x360 mm und einem Gewicht von 65 kg sorgt ihr 0,6 kW Motor für eine effiziente Leistung. Sie beinhaltet ein 3-Backenfutter und ein Satz von Zahnrädern für Gewindeschneiden, was Vielseitigkeit in der Anwendung bietet.

MERKMALE

• Präzise Verarbeitung
• Stark geripptes Prisma aus Gussstahl, induktiv gehärtet und präzise geschliffen
• Gehärtete und geschliffene Z-Achsenführung
• Gehärtete Spindelspitze (DIN 6350)
• Garantierte Konzentrizität der Spindelspitze besser als 0,009 mm
• Automatischer Antrieb für Längs-/Vorschubspindel
• Trapezgewinde, gewalzt auf dem Vorschubschraube
• Spindel in zwei gesinterten Lagern gelagert
• Längs-, Ober- und Querführungen
• Rechts-/Linkslauf umschaltbar am Bedienfeld
• Gehärtete Hauptspindel, montiert auf einstellbaren Präzisionskegelrollenlagern
• Kegelrollenlager in Qualität P5
• Zylindrische Mittelmontage
• Gehärtete Spindel mit Spindelloch von Ø 21 mm
• Konzentrizität des Futter besser als 0,04 mm
• Verstellbarer Gegenpunkt für Bogenlauf
• Gegenpunkt und Handrad mit fein einstellbarer Skala von 0,02 mm
• Schnellverstellung, einfach und werkzeuglos über Spannhebel.
• Not-Aus-Schalter
• Schutz des Drehfutters
• Drücklager
• Wechselmechanismus
• Vierfachstahlstütze, drehbar
• Der im Standardlieferumfang enthaltene Ersatzgetriebesatz ermöglicht eine große Gewindeschneidfläche.
• 3-Backenfutter im Standardlieferumfang enthalten
• EMC-Filter Klasse C1

TECHNISCHE SPEZIFIKATIONEN

Abmessungen und Gewichte

• Länge ca. 830 Millimeter
• Breite/Tiefe ca. 425 Millimeter
• Höhe ca. 360 Millimeter
• Gewicht ca. 65 Kilogramm

Elektrische Daten

• Motorleistung 0,6 kW
• Netzspannung 230 V
• Netzfrequenz 50 Hz

Vorschub

• Längsvorschubbereich 0,1 – 0,2 mm/Umdrehung
• Anzahl der Längsvorschübe 2

Gewinde

• Metrisches Gewinde 0,25 – 3 mm/Umdrehung
• Anzahl der metrischen Gewinde 14
• Imperiales Gewinde 44 – 8 Gg/1"
• Anzahl der imperialen Gewinde 12

Drehzahlbereich

• Anzahl der Gänge 2
• Drehzahlbereich 150 – 2500 min¯¹
• Drehzahlregelung elektronisch einstellbar

Spindel

• Durchmesser des Spindellochs/Durchmesser des Stangenanschlusses 21 Millimeter
• Maximale Höhe des Werkzeughalters 12 Millimeter
• Durchmesser des Futteranschlusses 20 Millimeter
• Spindelkonus MK 3

Normen und Zertifizierungen

• Standard DIN EN 55011
• EMC-Niveau C1

Gegenpunkt

• Gegenpunkt MK 2
• Stichmaß 65 Millimeter

Achsen

• Obere Verfahrensschlitten 55 Millimeter
• Querschlitten 75 Millimeter
• Reise des Fahrzeugsitzes 300 Millimeter

Arbeitsbereiche

• Maximale Höhe 100 Millimeter
• Maximale Breite 300 Millimeter
• Schwingdurchmesser über dem Planungswagen 110 Millimeter
• Breite des Bettes 100 Millimeter
• VPE 1

KOMPONENTEN/VERPACKUNG

Einheit: Stk.

Verpackungseinheit: 1

• Drehfutter mit drei Backen Ø 100 mm, zentrale Anregung
• Fester Zentrierpunkt MK 2 und MK 3
• Wand
• Fritteuse
• Schaltgetriebe
• Vierfachwerkzeughalter
• Betriebswerkzeug

Die Drehmaschine mit digitaler Geschwindigkeitsanzeige TU 2004V OPTIMUM ist geeignet für:

• Bearbeitung von Teilen
• Prototyping
• Hobby und Heimwerken
• Bildung
• Handwerksindustrie

ZERTIFIZIERUNG

- DIN EN 55011: Die Norm DIN EN 55011 bezieht sich auf die Grenzwerte und Messmethoden für die elektromagnetische Störaussendung von industriellen, wissenschaftlichen und medizinischen Geräten. Diese Norm legt Kriterien fest, um sicherzustellen, dass Geräte keine Störungen erzeugen, die andere elektronische Geräte beeinträchtigen könnten, und definiert auch die zulässigen Strahlungsniveaus elektromagnetischer Felder. Sie ist entscheidend für die Gewährleistung der Einhaltung bei der Konstruktion und Nutzung von Geräten, die in Umgebungen betrieben werden, in denen elektromagnetische Verträglichkeit von entscheidender Bedeutung ist.
