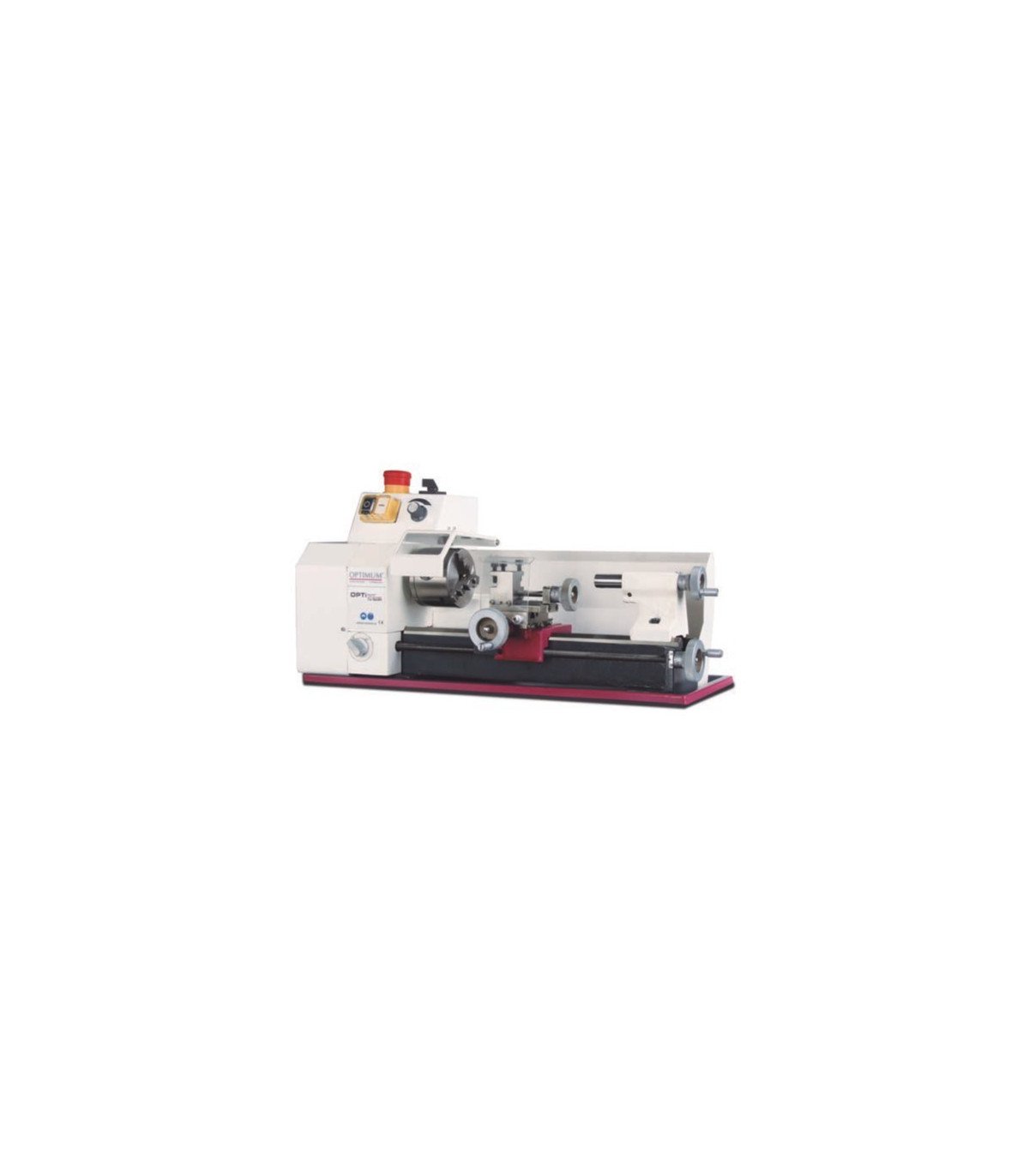

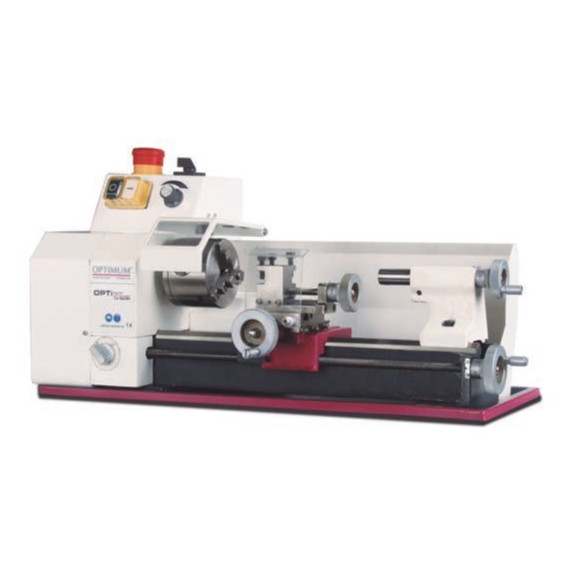

Kompakt-Drehmaschine mit elektronisch einstellbarer Geschwindigkeit TU 1503V OPTIMUM

Kompakt-Drehmaschine mit elektronisch einstellbarer Geschwindigkeit TU 1503V OPTIMUM. Die kompakte Drehmaschine TU 1503V OPTIMUM verfügt über eine elektronisch einstellbare Geschwindigkeit und einen Gleichstrommotor. Ihr Graugussbett garantiert eine Rundlaufgenauigkeit von besser als 0,015 mm. Sie beinhaltet ein 3-Backenfutter und ermöglicht automatisches Gewindeschneiden. Mit Abmessungen von 570x340x300 mm und einem Gewicht von 23 kg bietet ihr Motor mit 0,45 kW eine effiziente Leistung. Darüber hinaus verfügt sie über einen schnellen Geschwindigkeitswechsel, Rechts-/Linksdrehung und einen Schutz des Futters mit Mikroschalter, was Sicherheit und Präzision bei der Arbeit gewährleistet.

MERKMALE

• Gleichstrommotor
• Graugussbett mit Verrippung, induktionsgehärtet und geschliffen
• Temperierte und geschliffene Z-Achsenführung
• Garantierte Rundlaufgenauigkeit der Spindelspitze besser als 0,015 mm
• Rundlauf - Drehfutter max. 0,05 mm
• Vorschubspindel für automatisches Gewindeschneiden oder Längsdrehen
• Längsverschiebung, nivelliert und oberhalb
• Automatischer Antrieb der Längs-/Vorschubspindel
• Große Gewindeschneidfläche durch das Getriebe
• 3-Backenfutter im Standardlieferumfang enthalten
• Einfache und schnelle Geschwindigkeitsänderung über Keilriemen
• Sicherheitsschalter an der Abdeckung
• Rechts-/Linksdrehung umschaltbar am Bedienfeld
• Schutz des Futters mit Mikroschalter
• Verstellbare Feineinstellräder 0,04 / 0,01 mm
• Alle Führungen sind spielfrei mit Keilstreifen einstellbar.
• Not-Aus-Schalter
• Niederspannungselektronik
• EMC-Filter Klasse C1

TECHNISCHE DATEN

Abmessungen und Gewichte

• Ungefähre Länge 570 Millimeter
• Ungefähre Breite/Tiefe 340 Millimeter
• Ungefähre Höhe 300 Millimeter
• Ungefähres Gewicht. 23 Kilogramm

Elektrische Daten

• Motorleistung 0,45 kW
• Netzspannung 230 V
• Netzfrequenz 50 Hz

Vorschub

• Längsvorschubbereich 0,05 – 0,1 mm/Umdrehung
• Anzahl der Längsvorschübe 2

Gewinde

• Metrisches Gewinde 0,5 – 1,5 mm/Umdrehung
• Anzahl der metrischen Gewinde 8
• Durchmessergewinde 30
• Geschwindigkeitsbereich
• Anzahl der Gänge 1
• Geschwindigkeitsbereich 120 – 3000 min¯¹
• Geschwindigkeitsregelung elektronisch einstellbar

Spindel

• Spindelfutter zylindrisch Ø 22
• Durchmesser des Spindelbohrung/Durchmesser des Stangenübergangs 11 Millimeter
• Maximale Höhe des Werkzeughalters 12 Millimeter
• Spindelkonus MT 1

Normen und Zertifizierungen

• Standard DIN EN 55011
• EMC-Niveau C1

Gegengewicht

• Wurf MT 1 kurz
• Stiftweg 30 Millimeter

Achsen

• Obere Schlittenverschiebung 40 Millimeter
• Querschlittenweg 55 Millimeter
• Reise des Wagenstuhls 270 Millimeter

Arbeitsbereiche

• Maximale Höhe 75 Millimeter
• Maximale Breite 265 Millimeter
• Schwingdurchmesser über dem Planungswagen 70 Millimeter
• Breite des Bettes 70 Millimeter
• VPE 1

KOMPONENTEN/VERPACKUNG

Einheit: Stk.

Verpackungseinheit: 1

• Drehfutter mit drei Backen Ø 80 mm, zentrale Anregung
• Fester Mittelpunkt MK1
• Wand
• Frittierpfanne
• Getriebesatz
• Doppelte Werkzeughalterung
• Betriebswerkzeug

Die kompakte Drehmaschine mit elektronisch einstellbarer Geschwindigkeit TU 1503V OPTIMUM ist geeignet für:

• Bearbeitung von Teilen
• Prototypenbau
• Hobby und Heimwerken
• Bildung
• Handwerksindustrie

ZERTIFIZIERUNG

- DIN EN 55011: Die Norm DIN EN 55011 bezieht sich auf die Grenzwerte und Messmethoden für die elektromagnetische Störaussendung von industriellen, wissenschaftlichen und medizinischen Geräten. Diese Norm legt Kriterien fest, um sicherzustellen, dass Geräte keine Störungen erzeugen, die andere elektronische Geräte beeinträchtigen könnten, und definiert auch die zulässigen Werte für elektromagnetische Strahlung. Sie ist entscheidend, um die Einhaltung bei der Konstruktion und Nutzung von Geräten zu gewährleisten, die in Umgebungen betrieben werden, in denen elektromagnetische Verträglichkeit von entscheidender Bedeutung ist.
