Torno de modelado velocidad ajustable pantalla digital TU 2004V OPTIMUM

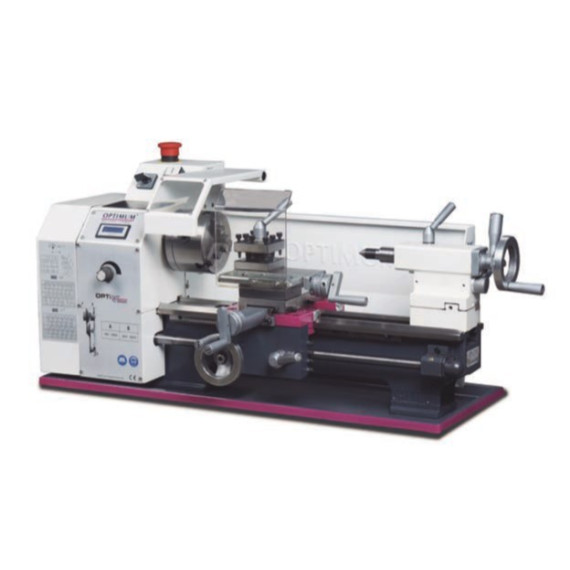

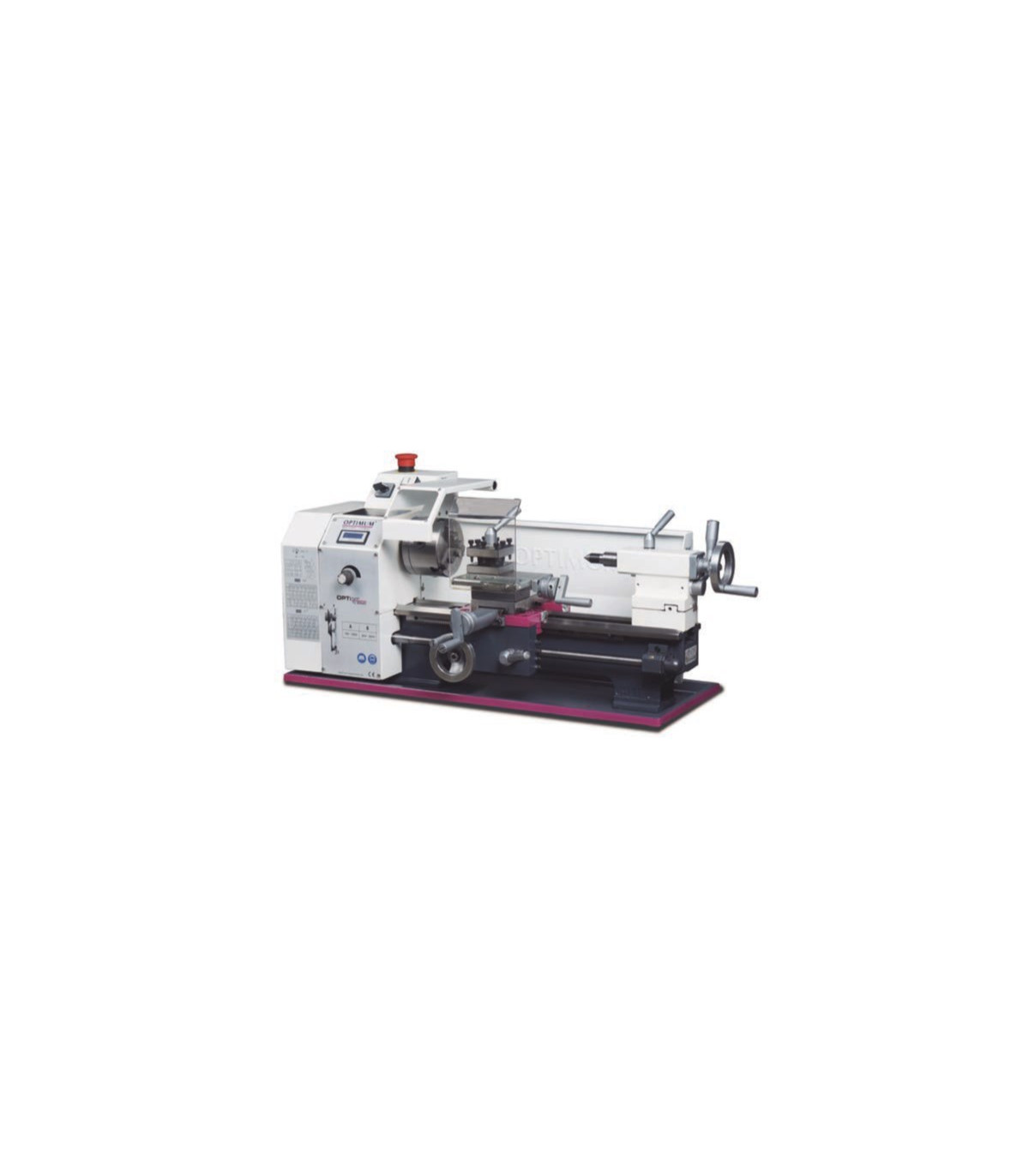

Torno con visualización digital de velocidad TU 2004V OPTIMUM. El torno TU 2004V OPTIMUM cuenta con visualización digital de velocidad y procesamiento preciso. Su lecho de acero fundido es templado y rectificado, garantizando concentricidad mejor que 0,009 mm. Ofrece rotación derecha/izquierda, husillo endurecido y ajuste rápido sin herramientas. Con dimensiones de 830x425x360 mm y un peso de 65 kg, su motor de 0,6 kW asegura un rendimiento eficiente. Incluye un mandril de 3 mordazas y un juego de engranajes para corte de roscas, brindando versatilidad en su uso.

CARACTERÍSTICAS

• Procesamiento preciso
• Lecho de prisma fuertemente acanalado de acero fundido, templado por inducción y rectificado con precisión
• Guía de eje Z templada y rectificada
• Punta de husillo endurecida (DIN 6350)
• Concentricidad garantizada de la punta del husillo mejor que 0,009 mm
• Accionamiento automático de husillo longitudinal/de avance
• Rosca trapezoidal laminada en rollo del tornillo de avance
• Husillo almacenado en dos cojinetes sinterizados
• Diapositivas longitudinales, superiores y superiores
• Rotación derecha/izquierda conmutable en el panel de control
• Husillo principal endurecido montado sobre cojinetes de rodillos cónicos de precisión ajustables
• Rodamientos de rodillos cónicos en calidad P5
• Montaje central cilíndrico
• Nariz de husillo endurecida con orificio de husillo de Ø 21 mm
• Concentricidad del mandril mejor que 0,04 mm
• Contrapunto ajustable para giro de arco
• Contrapunto y volante con escala fina ajustable de 0,02 mm
• Ajuste rápido, sencillo y sin herramientas mediante palanca de sujeción.
• Interruptor de impacto de parada de emergencia
• Protección del mandril del torno
• Cojinete de empuje
• Cambiar mecanismo
• Soporte cuádruple de acero, giratorio
• El juego de engranajes de repuesto incluido en el suministro estándar permite una amplia superficie de corte de roscas.
• Mandril de torno de 3 mordazas incluido en el suministro estándar
• Filtro EMC clase C1

ESPECIFICACIONES TÉCNICAS

Dimensiones y pesos

• Longitud aprox. 830 milímetros
• Ancho/profundidad aprox. 425 milímetros
• Altura aprox. 360 milímetros
• Peso aproximado. 65 kilos

Datos eléctricos

• Salida del motor de accionamiento 0,6 kW
• Tensión de alimentación 230 V
• Frecuencia de red 50 Hz

Alimentación

• Rango de alimentación longitudinal 0,1 – 0,2 mm/rev
• Número de avances longitudinales 2

Parcelas

• Paso métrico 0,25 – 3 mm/vuelta
• Número de pasos métricos 14
• Campo imperial 44 – 8 Gg/1"
• Número de pasos imperiales 12

Rango de velocidad

• Número de marchas 2
• Rango de velocidad 150 – 2500 min¯¹
• Control de velocidad ajustable electrónicamente

Huso

• Diámetro del orificio del husillo/diámetro del paso de la varilla 21 milímetros
• Altura máxima del portaherramientas 12 milímetros
• Diámetro del paso del mandril 20 milímetros
• Cono del husillo MK 3

Normas y certificaciones

• Estándar DIN EN 55011
• Nivel EMC C1

Contrapunto

• Arrojar MK 2
• Trazo de pluma 65 milímetros

Ejes

• Corredera superior de desplazamiento 55 milímetros
• Carro transversal de viaje 75 milímetros
• Silla de carruaje de viaje 300 milímetros

Áreas de trabajo

• Altura máxima 100 milímetros
• Ancho máximo 300 milímetros
• Diámetro de oscilación por encima del carro de planeamiento 110 milímetros
• Ancho de la cama 100 milímetros
• VPE 1

COMPONENTES/EMBALAJE

Unidad: ud.

Unidad de embalaje: 1

• Plato de torno de tres mordazas Ø 100 mm, excitación central
• Punto de centrado fijo MK 2 y MK 3
• Mamparo
• Sartén para patatas fritas
• Juego de cambio de marchas
• Portaherramientas cuádruple
• Herramienta operativa

PARA QUÉ TIPO DE TRABAJO ES APROPIADO

El Torno con visualización digital de velocidad TU 2004V OPTIMUM es adecuado para:

• Mecanizado de piezas
• Prototipado
• Hobby y bricolaje
• Educación
• Industria artesanal

CERTIFICACIÓN

- DIN EN 55011: La normativa DIN EN 55011 se refiere a los límites y métodos de medición de la emisión de interferencias electromagnéticas de equipos industriales, científicos y médicos. Esta norma establece criterios para asegurar que los dispositivos no generen interferencias que puedan afectar a otros equipos electrónicos y también define los niveles permitidos de radiación electromagnética. Es esencial para garantizar el cumplimiento en el diseño y uso de equipos que operan en entornos donde la compatibilidad electromagnética es crucial.
