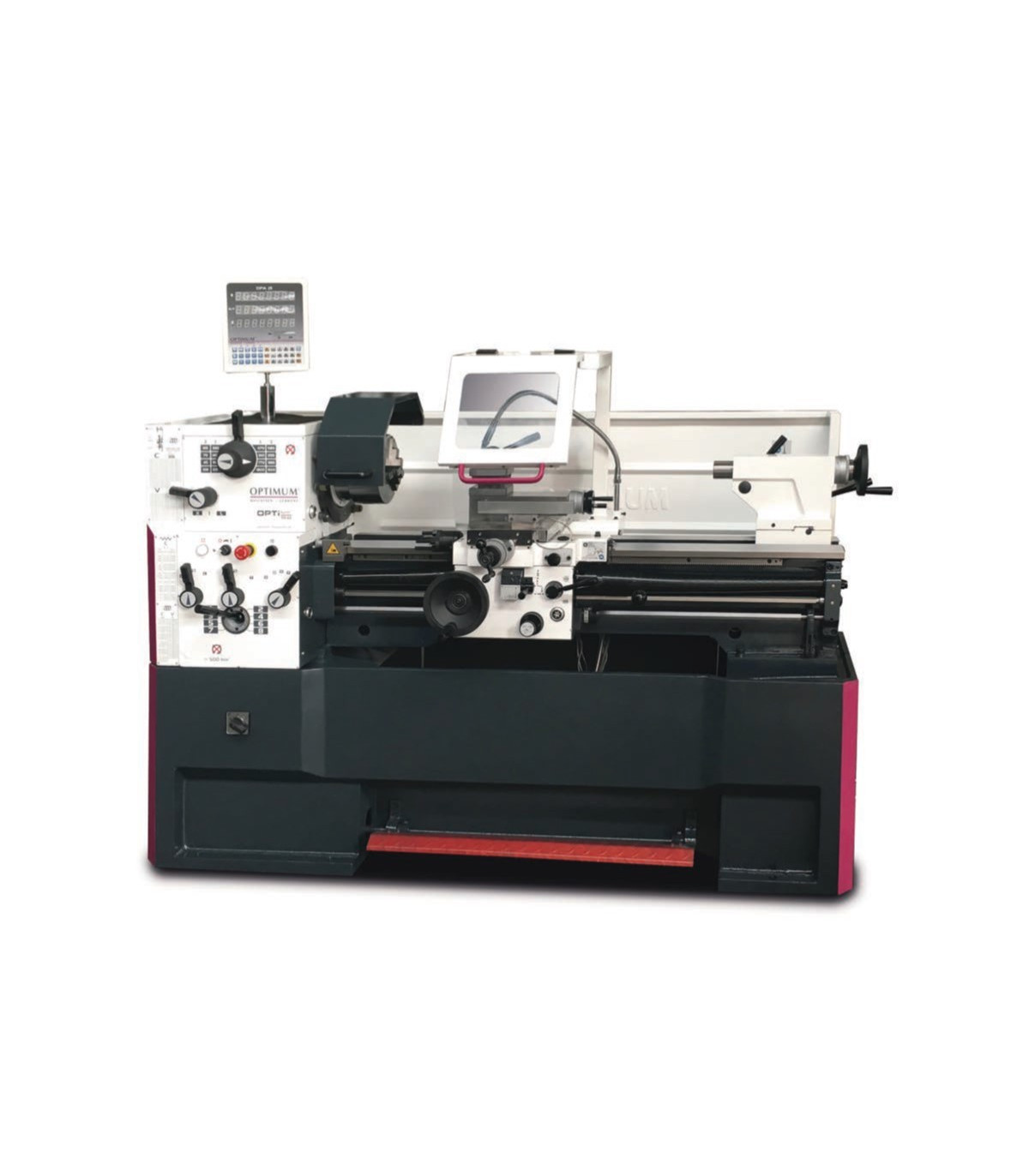

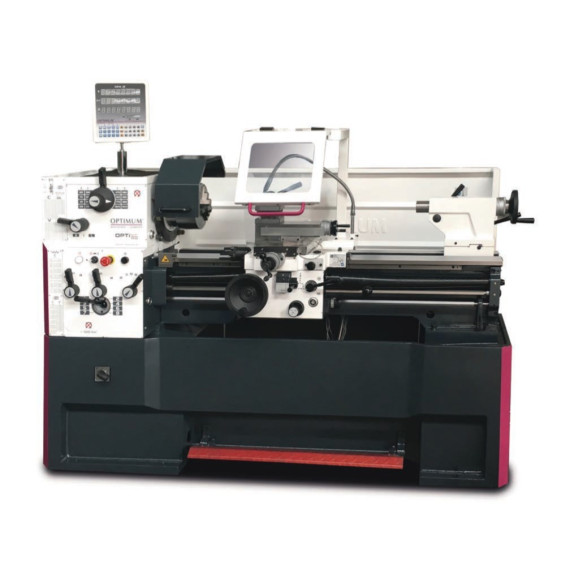

Bodenständiger Drehmaschine für die Bearbeitung von Teilen TH 4215D OPTIMUM

Bett-Drehmaschine für die Bearbeitung von Teilen TH 4215D OPTIMUM. Die Bett-Drehmaschine TH 4215D OPTIMUM ist ideal für die Bearbeitung von Teilen, mit gehärtetem und geschliffenem Z-Achsenführungsweg und einer Konzentrität von über 0,015 mm. Ihre Spindel arbeitet im Ölbad und hat eine zentrale Schmierung. Sie bietet präzise Einstellungen ohne Zahnradwechsel und verfügt über eine Sicherheitselektronik. Mit Abmessungen von 2440x915x1375 mm und einem Gewicht von 1340 kg ist sie robust und vielseitig, perfekt für anspruchsvolle Arbeiten und garantiert Präzision und Effizienz in der Werkstatt.

MERKMALE

• Gehärteter und geschliffener Z-Achsenführungsweg
• Garantierte Konzentrität der Spindelspitze besser als 0,015 mm
• Camlock-Spindelhalter DIN ISO 702-2 Nr. 6
• Deckel für den Vorschubschraube
• Präzise bearbeiteter Schlitten
• Alle Führungen sind mit Keilleisten einstellbar.
• Rechts-/Linkslauf im Bett-Schlitten umschaltbar über Umschaltspindel
• Zweikanal-Sicherheitselektronik
• Zentrale Schmierung im Bett-Schlitten
• Einstellbereich des oberen Schlittens ± 90
• Die Hauptspindel arbeitet im Ölbad
• Sanft laufende, gehärtete und geschliffene Zahnräder mit 2 einstellbaren Präzisionskegelrollenlagern
• Schalter mit Lebenszyklusberechnung, geprüft nach EN ISO 13849
• Alle metrischen Gänge im Bereich von 0,2 bis 14 mm/U und alle Zollgewinde im Bereich von 72 bis 2 Gewinde pro Zoll können ohne Zahnradwechsel über den Schalterhebel im Bedienfeld eingestellt werden.
• Fein einstellbare Handräder 0,04 / 0,02 mm
• Sicherheits-Handräder mit Entkopplungsfunktion gemäß EN23125 an den Achsen X und Z
• Stark gerippter, induktionsgehärteter und präzise geschliffener Grauguss-Bett
• Kühlsystem mit separatem Kühlmittelbehälter mit Füllstandsanzeige und Ölabscheider; einfaches und vollständiges Entleeren und Reinigen gemäß DIN
• Maschinenunterbau und Bett aus einem Stück aus Meehanite-Gusseisen gegossen
• Not-Aus-Vorrichtung mit Fußbetätigung
• Vierfach-Stahlstütze

TECHNISCHE SPEZIFIKATIONEN

Kühlmittel-Schmiersystem

• Kühlmittelpumpenleistung 100 Watt

Abmessungen und Gewichte

• Länge ca. 2440 Millimeter
• Breite/Tiefe ca. 915 Millimeter
• Höhe ca. 1375 Millimeter
• Gewicht ca. 1340 Kilogramm

Elektrische Daten

• Antriebsleistung 4,5 kW
• Nennwert insgesamt 4,6 kW
• Versorgungsspannung 400 Volt
• Netzfrequenz 50 Hz

Vorschub

• Längsvorschubbereich 0,05 – 1,7 mm/U
• Anzahl der Längsvorschübe 17
• Planvorschubbereich 0,025 – 0,85 mm/U
• Anzahl der Planvorschübe 17

Gänge

• Metrischer Gang 0,2 – 14 mm/U
• Anzahl der metrischen Gänge 39
• Imperialbereich 72 – 2 Gg/1"
• Anzahl der imperialen Gänge 45
• Durchmesser-Gang 8 – 44
• Anzahl der Durchmesser-Gänge 21
• Modularer Gewindegang 0,3 – 3,5 mm/Umdrehung
• Anzahl der modularen Gewindegänge 18

Drehzahlbereich

• Anzahl der Gänge 16
• Drehzahlbereich 45 – 1800 min-1

Spindel

• Spindelstock Keilverschluss DIN ISO 702-2 Nr. 6
• Durchmesser des Spindelbohrung/Durchmesser des Stangenübergangs 52 Millimeter
• Maximale Höhe des Werkzeughalters 20 Millimeter
• Spindelkonus MT 6

Gegengewicht

• Wurf MT 4
• Stiftlänge 120 Millimeter
• Durchmesser des Stifts 50 Millimeter

Achsen

• Obere Schlittenverlagerung 140 Millimeter
• Querschlittenverlagerung 230 Millimeter
• Schlittenstuhlverlagerung 1280 Millimeter

Arbeitsbereiche

• Maximale Höhe 210 Millimeter
• Maximale Breite 1500 Millimeter
• Drehdurchmesser über dem Maschinenbett 420 Millimeter
• Drehdurchmesser über dem Bettträger 590 Millimeter
• Drehdurchmesser über dem Planungswagen 250 Millimeter
• Dreh-Länge über dem Bettträger 260 Millimeter
• Breite des Bettes 250 Millimeter
• VPE 1

KOMPONENTEN/VERPACKUNG

Einheit: Stk.

Verpackungseinheit: 1

• Fester Fasenwinkel Ø 15 - 145 mm
• Beweglicher Fasenwinkel Ø 10 - 75 mm
• LED-Licht für die Maschine
• Reduzierstück MK 6 / MK 4
• Fester Zentrierpunkt MK 4
• Gangwechsel-Set
• Positionsanschlag mit Feineinstellung
• Erstbefüllung der Maschine mit hochwertigem Öl
• Betriebswerkzeug

TH 4210 / TH 4210D / TH 4215D

• Vierfach-Stahlstütze max. 20 mm

TH 4210V

• Schnellwechsel-Stahlhalter 5-B
• Stahlhalter 25 x 120 Typ D für quadratische Meißel

AUSRÜSTUNG

Digitale Positionsanzeige DPA 31 Plus

FÜR WELCHE ART VON ARBEITEN IST ES GEEIGNET

Die Bett-Drehmaschine für die Bearbeitung von Teilen TH 4215D OPTIMUM ist geeignet für:

• Bearbeitung von Teilen
• Prototypenbau
• Heimwerken
• Bildung
• Handwerksindustrie

ZERTIFIZIERUNG

- EN ISO 13849: Die Norm EN ISO 13849 konzentriert sich auf die Sicherheit von Maschinensteuerungssystemen und legt Anforderungen für das Design und die Bewertung dieser Systeme fest, um einen sicheren Betrieb zu gewährleisten und das Risiko von Ausfällen zu minimieren, die zu Verletzungen oder Schäden führen können. Sie definiert Leistungsniveaus (PL), die je nach Risiko erreicht werden müssen, wobei die Wahrscheinlichkeit und die Folgen von Ausfällen berücksichtigt werden, und umfasst Aspekte wie Redundanz und Systemdiagnose, um die Zuverlässigkeit im Arbeitsumfeld zu gewährleisten.

- DIN ISO 702-2 Nr. 5: Die Norm DIN ISO 702-2 Nr. 5 befasst sich mit der Klassifizierung und Kennzeichnung von Chemikalien und stellt sicher, dass Informationen über Gefahren und Sicherheitsmaßnahmen klar und verständlich für die Benutzer sind.

- EN 23125: Die Norm EN 23125 behandelt die Sicherheit beim Umgang mit Schüttgütern und legt Anforderungen für das Design und die Verwendung von Geräten fest, um die Sicherheit der Bediener zu gewährleisten und Risiken zu minimieren.
