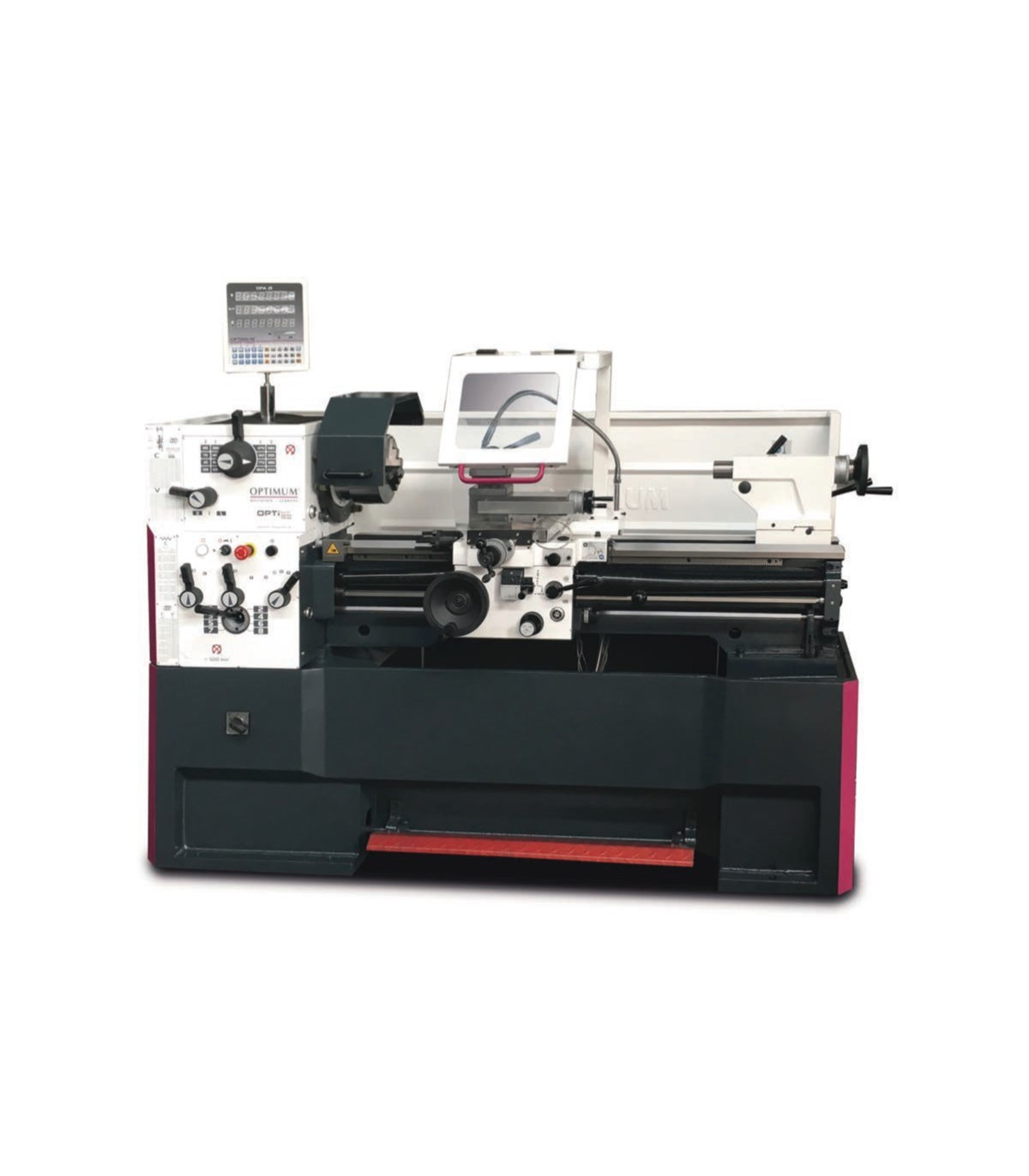

Bodenständige Drehmaschine mit Kühlsystem TH 4210D OPTIMUM

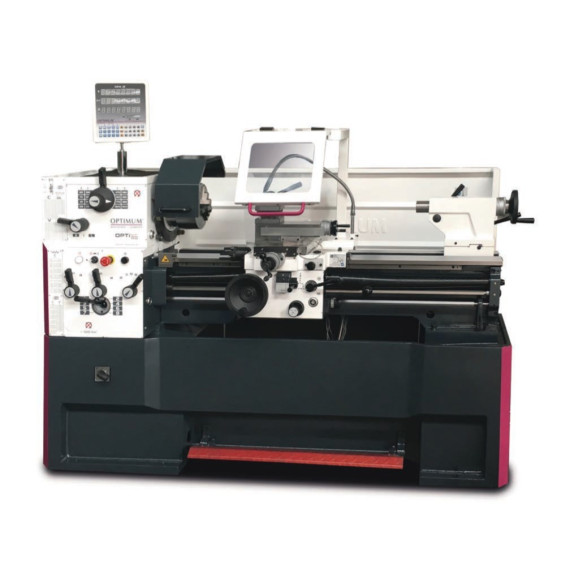

Bankdrehautomaten mit Kühlsystem TH 4210D OPTIMUM. Die Bankdrehautomaten TH 4210D OPTIMUM zeichnen sich durch ihre gehärtete Z-Achse und eine Überkonzentrizität von besser als 0,015 mm aus. Ihr Spindel arbeitet im Ölbad und verfügt über eine zentrale Schmierung sowie eine Sicherheits-Elektronik. Sie ermöglichen präzise Einstellungen ohne Zahnradwechsel und haben ein effizientes Kühlsystem. Mit Abmessungen von 1940x915x1375 mm und einem Gewicht von 1162 kg ist sie robust und vielseitig, ideal für anspruchsvolle Arbeiten in der Werkstatt und garantiert Präzision und Sicherheit.

MERKMALE

• Gehärtete und geschliffene Z-Achse
• Garantierte Konzentrizität der Spindelspitze besser als 0,015 mm
• Camlock-Spannzangenhalter DIN ISO 702-2 Nr. 6
• Vorschubschraubendeckel
• Präzise bearbeitete Schlitten
• Alle Führungen sind durch Keilstreifen einstellbar.
• Rechts-/Linksdrehung im Bettgleitschlitten umschaltbar über Umschaltspindel
• Zweikanal-Sicherheits-Elektronik
• Zentrale Schmierung im Bettgleitschlitten
• Einstellbereich des oberen Schlittens ± 90
• Die Hauptspindel arbeitet im Ölbad
• Sanft laufende, gehärtete und geschliffene Zahnräder mit 2 einstellbaren Präzisionskegelrollenlagern
• Schalter mit Lebenszyklusberechnung, geprüft nach EN ISO 13849
• Alle metrischen Gänge im Bereich von 0,2 bis 14 mm/U und alle Zollgewinde im Bereich von 72 bis 2 Gewinde pro Zoll können ohne Austausch der Gangräder über den Schalterhebel am Bedienfeld eingestellt werden.
• Fein einstellbare Handräder 0,04 / 0,02 mm
• Sicherheits-Handräder mit Entkopplungsfunktion gemäß EN23125 an den Achsen X und Z
• Stark gerippter Prisma-Bett, induktionsgehärtet und präzise aus Grauguss geschliffen
• Kühlsystem mit separatem Kühlmittelbehälter mit Füllstandsanzeige und Ölabscheider; einfaches und vollständiges Entleeren und Reinigen gemäß DIN
• Maschinenunterbau und -bank aus einem Stück Gusseisen Meehanite gegossen
• Not-Aus-Einrichtung mit Fußbetätigung
• Vierfachstahlhalter

TECHNISCHE DATEN

Kühlmittel-Schmiersystem

• Kühlmittelpumpenleistung 100 Watt

Abmessungen und Gewichte

• Länge ca. 1940 Millimeter
• Breite/Tiefe ca. 915 Millimeter
• Höhe ca. 1375 Millimeter
• Gewicht ca. 1162 Kilogramm

Elektrische Daten

• Antriebsleistung 4,5 kW
• Nennwert insgesamt 4,6 kW
• Versorgungsspannung 400 Volt
• Netzfrequenz 50 Hz

Vorschub

• Längsvorschubbereich 0,05 – 1,7 mm/U
• Anzahl der Längsvorschübe 17
• Planvorschubbereich 0,025 – 0,85 mm/U
• Anzahl der Planvorschübe 17

Gänge

• Metrischer Gang 0,2 – 14 mm/U
• Anzahl der metrischen Gänge 39
• Imperialbereich 72 – 2 Gg/1"
• Anzahl der imperialen Gänge 45
• Durchmesser-Gang 8 – 44
• Anzahl der Durchmesser-Gänge 21
• Modularer Gewindegang 0,3 – 3,5 mm/Umdrehung
• Anzahl der modularen Gewindegänge 18

Drehzahlbereich

• Anzahl der Gänge 16
• Drehzahlbereich 45 – 1800 min-1

Spindel

• Spindelstock Keilverschluss DIN ISO 702-2 Nr. 6
• Spindelbohrungsdurchmesser/ Durchgangsdurchmesser 52 Millimeter
• Maximale Werkzeughalterhöhe 20 Millimeter
• Spindelkonus MT 6

Gegengewicht

• Wurf MT 4
• Stiftlänge 120 Millimeter
• Durchmesser des Stifts 50 Millimeter

Achsen

• Obere Schlittenverlagerung 140 Millimeter
• Querschlittenverlagerung 230 Millimeter
• Reisewagenverlagerung 780 Millimeter

Arbeitsbereiche

• Maximale Höhe 210 Millimeter
• Maximale Breite 1000 Millimeter
• Drehdurchmesser über der Maschinenbank 420 Millimeter
• Schwenkdurchmesser über dem Bett 590 Millimeter
• Schwenkdurchmesser über dem Planungswagen 250 Millimeter
• Drehweg über dem Bett 260 Millimeter
• Breite des Bettes 250 Millimeter
• VPE 1

KOMPONENTEN/VERPACKUNG

Einheit: Stk.

Verpackungseinheit: 1

• Fester Fasenwinkel Ø 15 - 145 mm
• Beweglicher Fasenwinkel Ø 10 - 75 mm
• LED-Licht für die Maschine
• Reduzierstück MK 6 / MK 4
• Fester Zentrierpunkt MK 4
• Gangwechselset
• Positionsanschlag mit Feineinstellung
• Erstbefüllung der Maschine mit hochwertigem Öl
• Betriebswerkzeug

TH 4210 / TH 4210D / TH 4215D

• Vierfachstahlhalter max. 20 mm

TH 4210V

• Schnellwechselstahlhalter 5-B
• Stahlhalter 25 x 120 Typ D für quadratische Meißel

AUSRÜSTUNG

Digitale Positionsanzeige DPA 31 Plus

FÜR WELCHE ART VON ARBEITEN IST ES GEEIGNET

Die Bankdrehautomaten mit Kühlsystem TH 4210D OPTIMUM sind geeignet für:

• Bearbeitung von Teilen
• Prototypenbau
• Heimwerken
• Bildung
• Handwerksindustrie

ZERTIFIZIERUNG

- EN ISO 13849: Die Norm EN ISO 13849 konzentriert sich auf die Sicherheit von Maschinensteuerungssystemen und legt Anforderungen für das Design und die Bewertung dieser Systeme fest, um einen sicheren Betrieb zu gewährleisten und das Risiko von Ausfällen zu minimieren, die Verletzungen oder Schäden verursachen können. Sie definiert Leistungsniveaus (PL), die je nach Risiko erreicht werden müssen, wobei die Wahrscheinlichkeit und die Folgen von Ausfällen berücksichtigt werden, und umfasst Aspekte wie Redundanz und Systemdiagnose, um die Zuverlässigkeit im Arbeitsumfeld zu gewährleisten.

- DIN ISO 702-2 Nr. 6: Die Norm DIN ISO 702-2 Nr. 6 befasst sich mit der Klassifizierung und Kennzeichnung von Chemikalien und stellt sicher, dass Informationen über Gefahren und Sicherheitsmaßnahmen klar und verständlich für die Benutzer sind.

- EN 23125: Die Norm EN 23125 behandelt die Sicherheit beim Umgang mit Schüttgütern und legt Anforderungen für das Design und die Verwendung von Geräten fest, um die Sicherheit der Bediener zu gewährleisten und Risiken zu minimieren.
