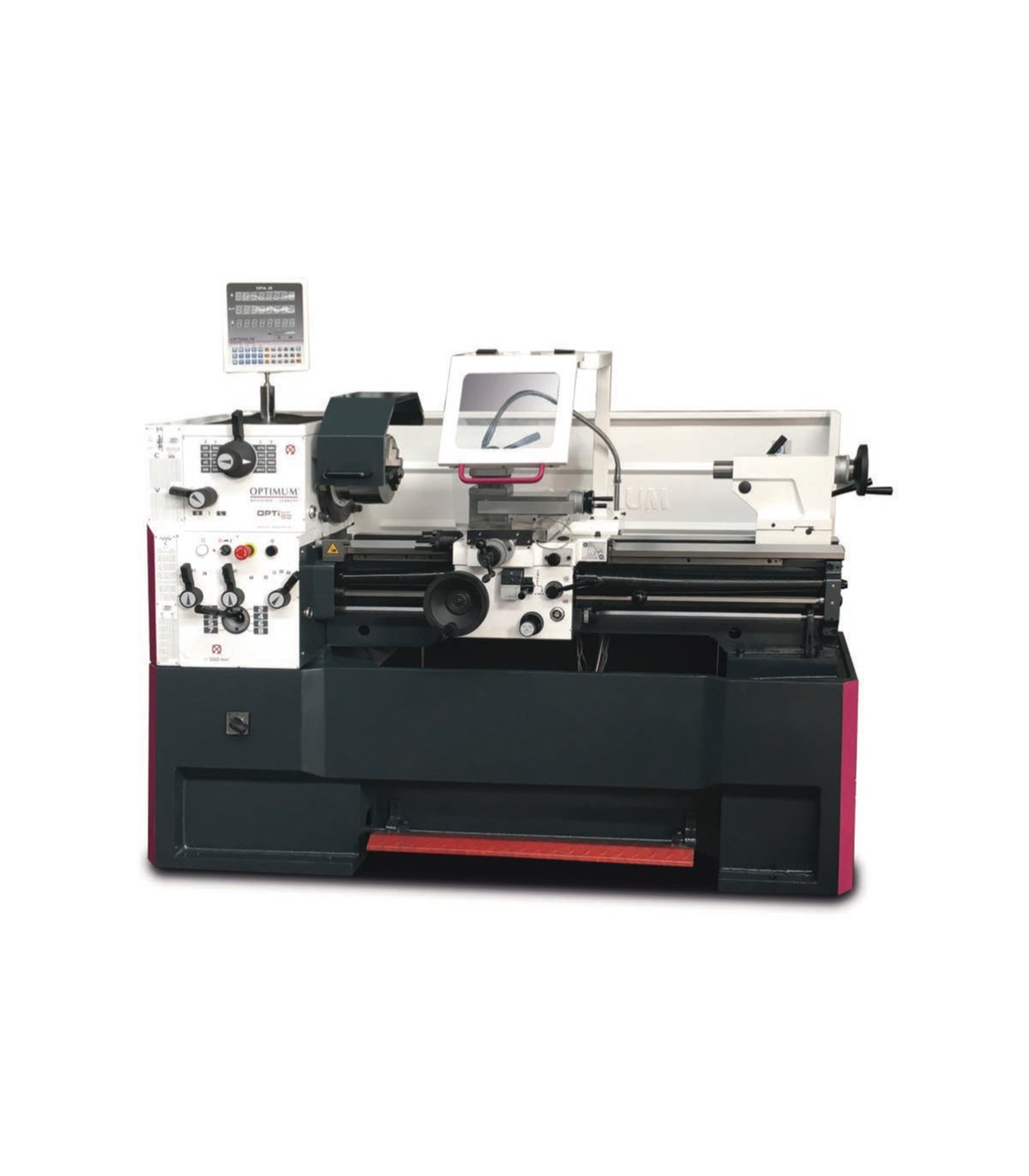

Torno de bancada para mecanizado de piezas TH 4215D OPTIMUM

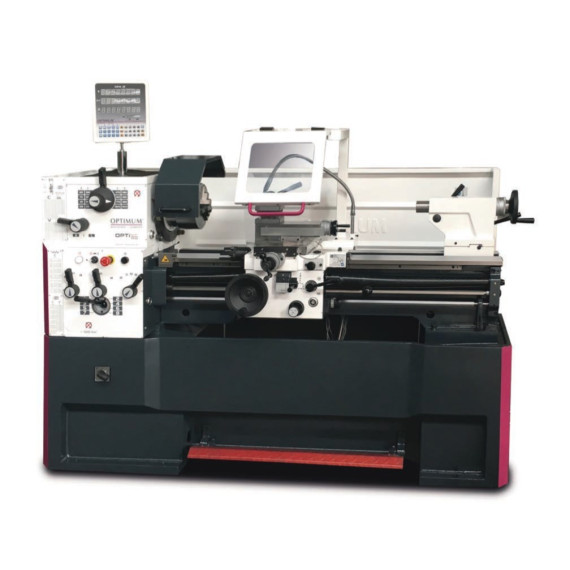

Torno de bancada para mecanizado de piezas TH 4215D OPTIMUM. El torno de bancada TH 4215D OPTIMUM es ideal para mecanizado de piezas, con guía de eje Z templada y concentricidad superior a 0,015 mm. Su husillo opera en baño de aceite y tiene lubricación central. Ofrece ajustes precisos sin cambiar engranajes y cuenta con electrónica de seguridad. Con dimensiones de 2440x915x1375 mm y un peso de 1340 kg, es robusto y versátil, perfecto para trabajos exigentes, garantizando precisión y eficiencia en el taller.

CARACTERÍSTICAS

• Guía de eje Z templada y rectificada
• Concentricidad garantizada de la punta del husillo mejor que 0,015 mm
• Portahusillos Camlock DIN ISO 702-2 N° 6
• Tapa del tornillo de avance
• Corredera mecanizada con precisión
• Todas las guías se pueden ajustar mediante tiras de cuña.
• Rotación derecha/izquierda en la corredera de la cama conmutable mediante husillo de conmutación
• Electrónica de seguridad de dos canales
• Lubricación central en la corredera de la cama
• Rango de ajuste de la corredera superior ± 90
• El husillo principal funciona en baño de aceite
• Ruedas dentadas de marcha suave, templadas y rectificadas con 2 cojinetes de rodillos cónicos de precisión ajustables
• Interruptor con cálculo del ciclo de vida, probado según la norma EN ISO 13849
• Todos los pasos métricos en el rango de 0,2 a 14 mm/rev y todas las roscas en pulgadas en el rango de 72 a 2 roscas por pulgada se pueden ajustar sin reemplazar los engranajes de cambio utilizando la palanca de interruptor en el panel de control.
• Volantes con escala fina ajustable 0,04 / 0,02 mm
• Volantes de seguridad con función de desacoplamiento según EN23125 en los ejes X y Z
• Lecho de prisma fuertemente acanalado, templado por inducción y rectificado con precisión de fundición gris
• Sistema de refrigeración con depósito de refrigerante separado con indicador de nivel y separador de aceite; vaciado y limpieza fáciles y completos según DIN
• Subestructura y bancada de la máquina fundidas en una sola pieza de hierro fundido Meehanite
• Dispositivo de parada de emergencia con accionamiento por el pie
• Soporte cuádruple de acero

ESPECIFICACIONES TÉCNICAS

Sistema de lubricante de refrigeración

• Salida de la bomba de refrigerante 100 vatios

Dimensiones y pesos

• Longitud aprox. 2440 milímetros
• Ancho/profundidad aprox. 915 milímetros
• Altura aprox. 1375 milímetros
• Peso aproximado. 1340 kilogramos

Datos eléctricos

• Salida del motor de accionamiento 4,5 kW
• Valor nominal total 4,6 kW
• Tensión de alimentación 400 voltios
• Frecuencia de red 50 Hz

Alimentación

• Rango de alimentación longitudinal 0,05 – 1,7 mm/rev
• Número de avances longitudinales 17
• Gama de alimentación plana 0,025 – 0,85 mm/rev
• Número de alimentaciones planas 17

Parcelas

• Paso métrico 0,2 – 14 mm/rev
• Número de pasos métricos 39
• Campo imperial 72 – 2 Gg/1"
• Número de pasos imperiales 45
• Paso diametral 8 – 44
• Número de pasos diametrales 21
• Paso de rosca modular 0,3 – 3,5 mm/vuelta
• Número de pasos de rosca modulares 18

Rango de velocidad

• Número de marchas 16
• Rango de velocidad 45 – 1800 min-1

Huso

• Mandril de husillo Cerradura de leva DIN ISO 702-2 n.º 6
• Diámetro del orificio del husillo/diámetro del paso de la varilla 52 milímetros
• Altura máxima del portaherramientas 20 milímetros
• Cono del husillo MT 6

Contrapunto

• Arrojar MT 4
• Trazo de pluma 120 milímetros
• Diámetro de la pluma 50 milímetros

Ejes

• Corredera superior de desplazamiento 140 milímetros
• Carro transversal de viaje 230 milímetros
• Silla de carruaje de viaje 1280 milímetros

Áreas de trabajo

• Altura máxima 210 milímetros
• Ancho máximo 1500 milímetros
• Diámetro de giro sobre la bancada de la máquina 420 milímetros
• Diámetro de oscilación en el puente de la cama 590 milímetros
• Diámetro de oscilación por encima del carro de planeamiento 250 milímetros
• Longitud de giro en el puente de la cama 260 milímetros
• Ancho de la cama 250 milímetros
• VPE 1

COMPONENTES/EMBALAJE

Unidad: ud.

Unidad de embalaje: 1

• Paso de bisel fijo Ø 15 - 145 mm
• Paso de bisel móvil Ø 10 - 75 mm
• Luz LED para máquina
• Manguito reductor MK 6 / MK 4
• Punto de centrado fijo MK 4
• Juego de cambio de marchas
• Tope de posición con ajuste fino
• Llenado inicial de la máquina con aceite de calidad
• Herramienta operativa

TH 4210 / TH 4210D / TH 4215D

• Soporte cuádruple de acero máx. 20 mm

TH 4210V

• Soporte de acero de cambio rápido 5-B
• Soporte de acero 25 x 120 tipo D para cinceles cuadrados

EQUIPO

Indicador de posición digital DPA 31 Plus

PARA QUÉ TIPO DE TRABAJO ES APROPIADO

El Torno de bancada para mecanizado de piezas TH 4215D OPTIMUM es adecuado para:

• Mecanizado de piezas
• Prototipado
• Bricolaje
• Educación
• Industria artesanal

CERTIFICACIÓN

- EN ISO 13849: La norma EN ISO 13849 se centra en la seguridad de los sistemas de control relacionados con máquinas, estableciendo requisitos para el diseño y evaluación de estos sistemas para asegurar un funcionamiento seguro y minimizar riesgos de fallos que puedan causar lesiones o daños. Define niveles de rendimiento (PL) que deben alcanzarse según el riesgo, considerando la probabilidad y consecuencias de fallos, y abarca aspectos como la redundancia y el diagnóstico del sistema para garantizar su fiabilidad en el entorno laboral.

- DIN ISO 702-2 N° 5: La norma DIN ISO 702-2 N° 5 trata sobre la clasificación y etiquetado de productos químicos, asegurando que la información sobre peligros y medidas de seguridad sea clara y comprensible para los usuarios.

- EN 23125: La norma EN 23125 aborda la seguridad en la manipulación de materiales a granel, estableciendo requisitos para el diseño y uso de equipos, garantizando la seguridad de los operadores y minimizando riesgos.
