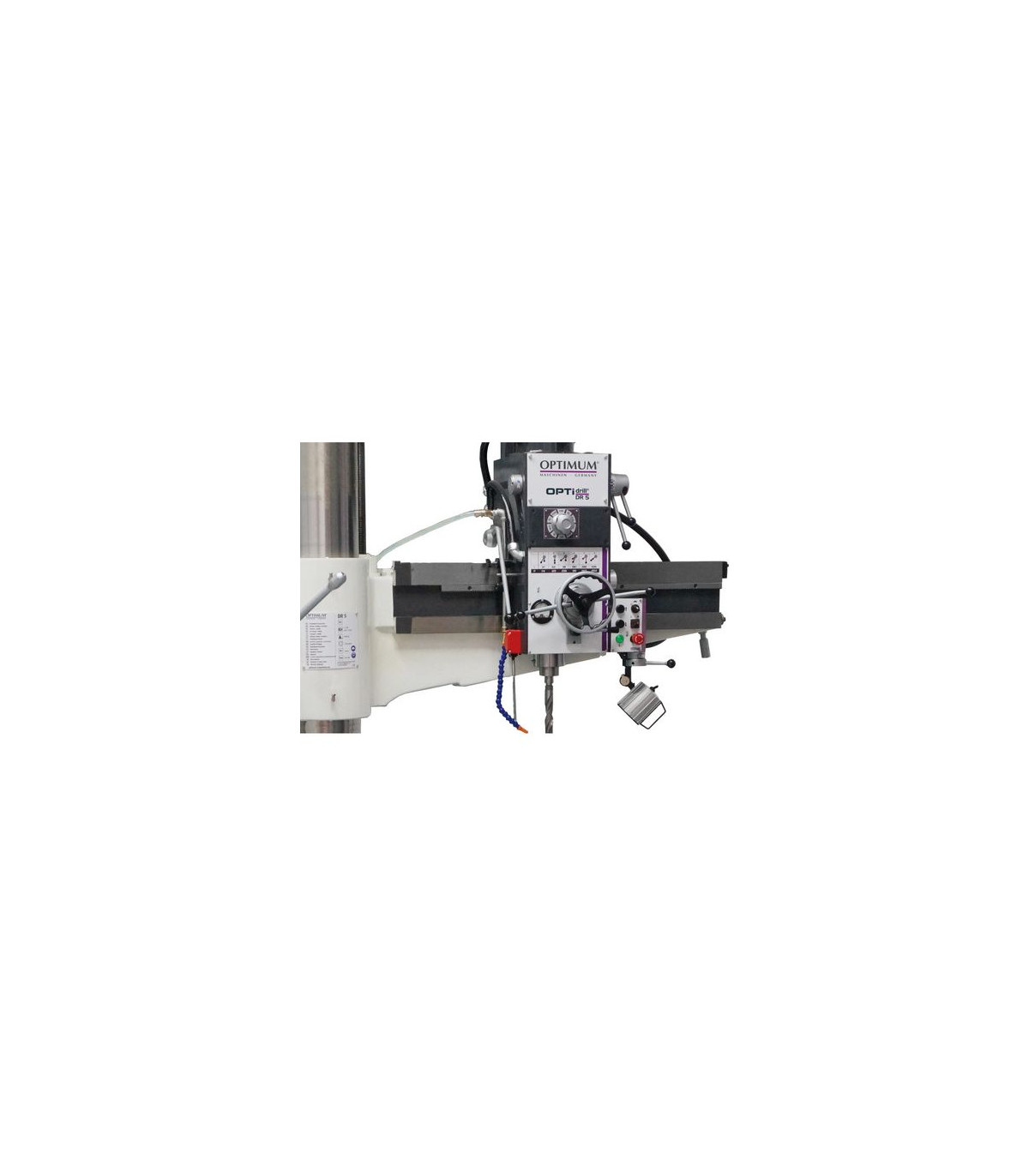

Taladro radial de precisión para uso industrial RD4 OPTIMUM

Taladro radial de precisión para uso industrial RD4 OPTIMUM. El taladro radial RD4 OPTIMUM es versátil, ideal para taladrar, fresar y roscar. Con motor de freno eléctrico y sistema de 24 V CC, su construcción robusta y columna de hierro fundido garantizan estabilidad. Ofrece un amplio alcance, ajuste de altura y mesa de trabajo precisa. Además, cuenta con protección contra sobrecargas, luz LED y un eficiente dispositivo de refrigeración.

CARACTERÍSTICAS

• Aplicación versátil, como taladrar, frotar, roscar.
• Motor con freno eléctrico

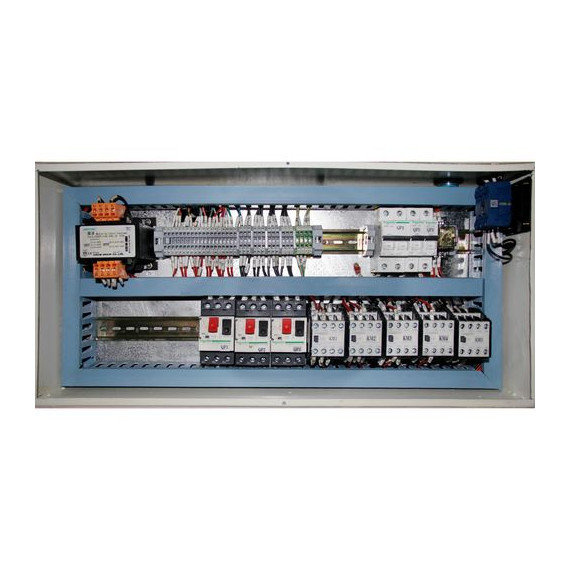

• Sistema eléctrico de 24 V CC y cadena de seguridad de 2 canales según DIN EN 12717
• Fundición pesada, masiva y de alta calidad.

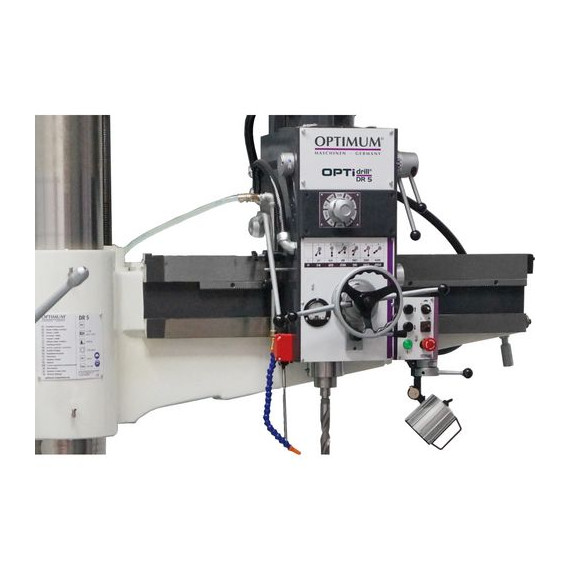

• Amplio alcance gracias al cabezal de la máquina ajustable horizontalmente
• Panel de control claramente organizado
• Ejes giratorios y de desplazamiento de funcionamiento suave
• Columna pivotante mecanizada minuciosamente con sujeción optimizada para una máxima estabilidad con un desplazamiento de sujeción mínimo
• Construcción robusta y rígida de la pluma
• Ajuste de altura de la pluma mediante un potente motor y un husillo de elevación
• En baño de aceite, tren de rodaje del cabezal de perforación
• Guías de pluma templadas y rectificadas con precisión
• Engranajes de acero al cromo-níquel, templados y rectificados con precisión, por lo que funcionan de forma silenciosa y suave.
• El cabezal de perforación y la columna se pueden sujetar o aflojar juntos o por separado
• Marcha hacia adelante y hacia atrás
• Mesa de perforación masiva, precisa y de grandes dimensiones.
• Mesa de trabajo templada y rectificada con ranuras en T paralelas
• Luz de la máquina
• Protección contra sobrecargas
• La columna de hierro fundido de paredes gruesas garantiza un funcionamiento suave y estabilidad.
• Lámpara LED

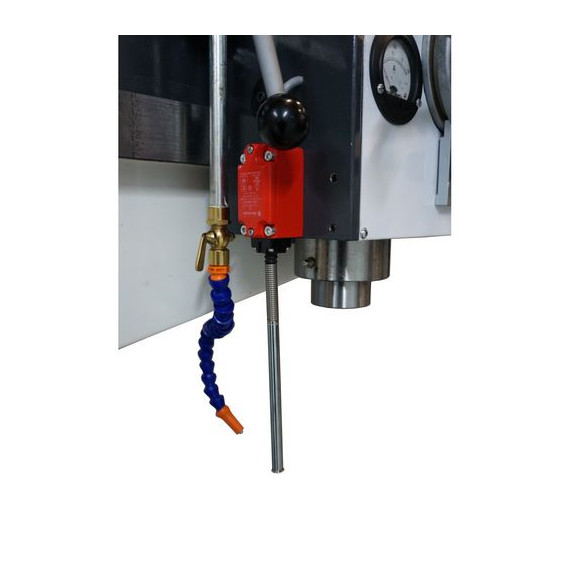

• Dispositivo de refrigeración con depósito de refrigerante en el pie de la máquina

RD 4 / RD 5

• Todos los ejes se sujetan manualmente

ESPECIFICACIONES TÉCNICAS

Auge

Ángulo de rotación 180°

Dimensiones y pesos

• Diámetro de la columna 210 milímetros
• Longitud aprox. 1260 milímetros
• Ancho/profundidad aprox. 700 milímetros
• Altura aprox. 2180 milímetros
• Peso aproximado. 1120 kilogramos
• Rendimiento de perforación
• Acero de alto rendimiento para perforación (S235JR) 32 milímetros
• Acero de alto rendimiento para perforación continua (S235JR) 28 milímetros

Mesa de perforación

• Tamaño de la ranura en T 19 milímetros
• Número de ranura en T 3
• Espaciado de ranuras en T 171 milímetros
• Distancia máxima entre el husillo y la mesa de taladrado 1060 milímetros
• Longitud de la mesa de sujeción 600 milímetros
• Ancho de la mesa de sujeción 445 milímetros
• Altura de la mesa de sujeción 380 milímetros
• Tamaño de la ranura en T de la mesa cúbica 19 milímetros
• Número de ranuras en T de la mesa cúbica 3
• Espaciado de ranuras en T de la mesa cúbica 100 milímetros
• Distancia mínima del husillo a la mesa de sujeción 0 milímetros
• Distancia máxima del husillo a la mesa de sujeción 675 milímetros
• Distancia mínima entre el husillo y la mesa de taladrado 260 milímetros

Datos eléctricos

• Valor nominal total 3 kW
• Tensión de alimentación 400 voltios
• Frecuencia de red 50 Hz

Base de la máquina

• Longitud del área de trabajo 828 milímetros
• Ancho del área de trabajo 522 milímetros
• Tamaño de la ranura en T de la base de la máquina 19 milímetros
• Número de ranura en T de la base de la máquina 3
• Espaciado de ranuras en T de la base de la máquina 100 milímetros
• Longitud 1260 milímetros
• Ancho 700 milímetros

Motor(es)

• Salida de accionamiento del motor del husillo 1,5 kW
• Salida de accionamiento del motor de elevación de la pluma 0,75 kW
• Salida del motor de accionamiento de la bomba de refrigerante 90 vatios

Rango de velocidad

• Rango de velocidad 73 – 1247 min¯¹
• Número de marchas 6

Huso

• Trazo de pluma 210 milímetros
• Mandril de husillo MT4
• Velocidad de avance de la pluma 0,05 – 0,15 mm/rev
• Engranajes de alimentación de pluma 3

Viajar

• Recorrido del cabezal de perforación (horizontal) 530 milímetros
• Carrera de elevación de la pluma (vertical) 580 milímetros
• Distancia máxima husillo-columna 750 milímetros
• Distancia mínima husillo-columna 220 milímetros
• VPE 1

COMPONENTES/EMBALAJE

Unidad: ud.

Unidad de embalaje: 1

• Mesa de trabajo

PARA QUÉ TIPO DE TRABAJO ES APROPIADO

El Taladro radial de precisión para uso industrial RD4 OPTIMUM es adecuado para:

• Fabricación de piezas metálicas
• Mantenimiento de maquinaria
• Talleres de mecanizado
• Operaciones de perforación
• Fresado
• Roscado
• Trabajos en serie
• Prototipos
• Industria automotriz
• Industria aeronáutica
• Industria metalúrgica

CERTIFICACIÓN

- DIN EN 12717: se refiere a los requisitos de seguridad y funcionalidad para taladros de columna. Establece criterios para el diseño, construcción y pruebas de estos equipos, asegurando que cumplan con las normas de seguridad para proteger al usuario y facilitar un uso eficiente. Esta normativa es importante para fabricantes y usuarios, ya que garantiza que los taladros sean seguros y fiables en su operación.
