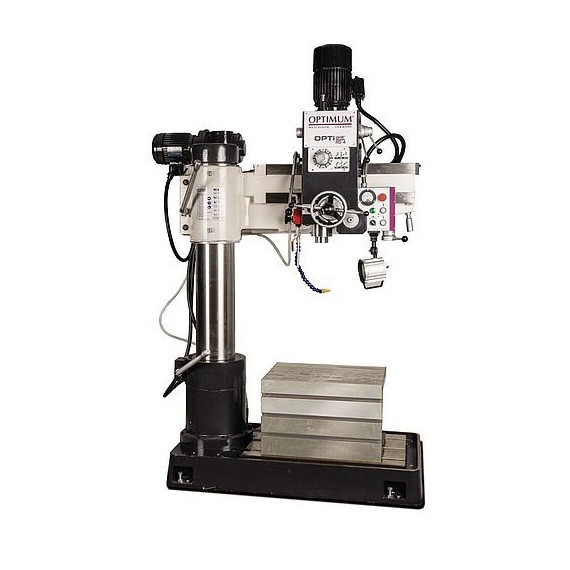

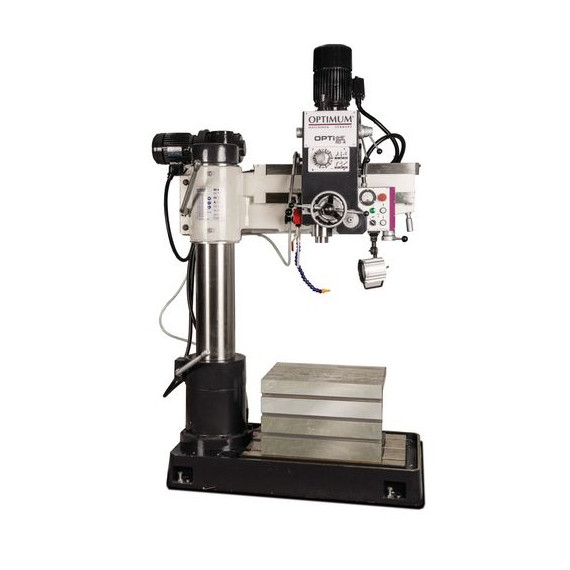

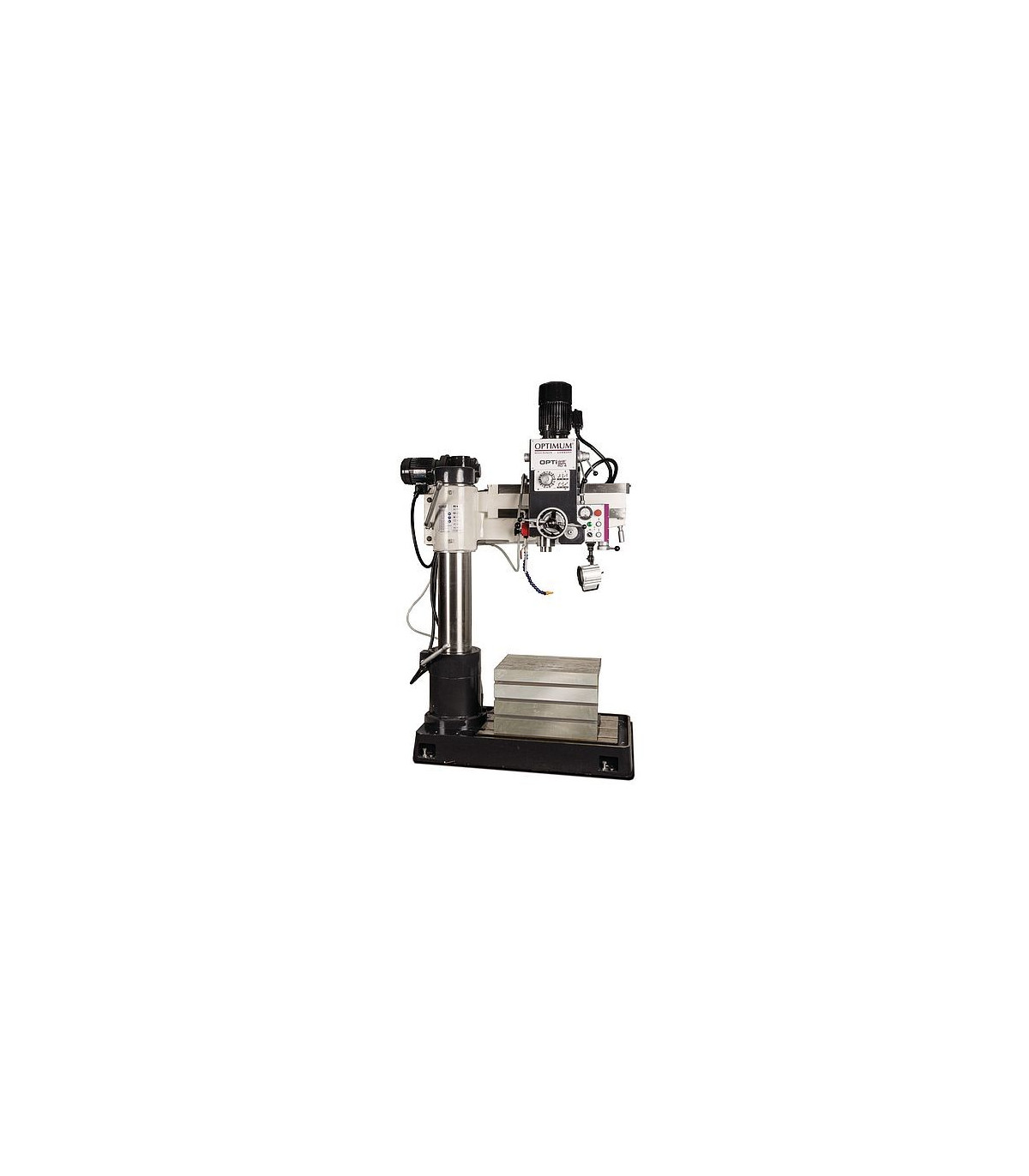

Perceuse radiale de précision pour usage industriel RD4 OPTIMUM

Perceuse radiale de précision pour usage industriel RD4 OPTIMUM. La perceuse radiale RD4 OPTIMUM est polyvalente, idéale pour percer, fraiser et tarauder. Avec un moteur à frein électrique et un système de 24 V CC, sa construction robuste et sa colonne en fonte garantissent la stabilité. Elle offre une large portée, un réglage en hauteur et une table de travail précise. De plus, elle est équipée d'une protection contre les surcharges, d'une lumière LED et d'un dispositif de refroidissement efficace.

CARACTÉRISTIQUES

• Application polyvalente, comme percer, fraiser, tarauder.
• Moteur avec frein électrique

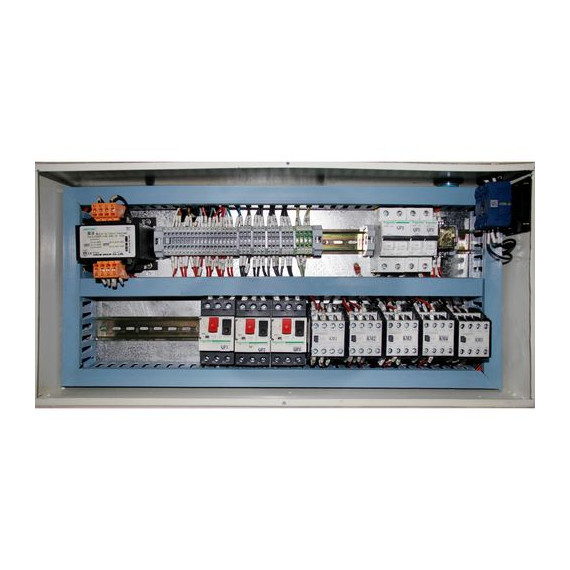

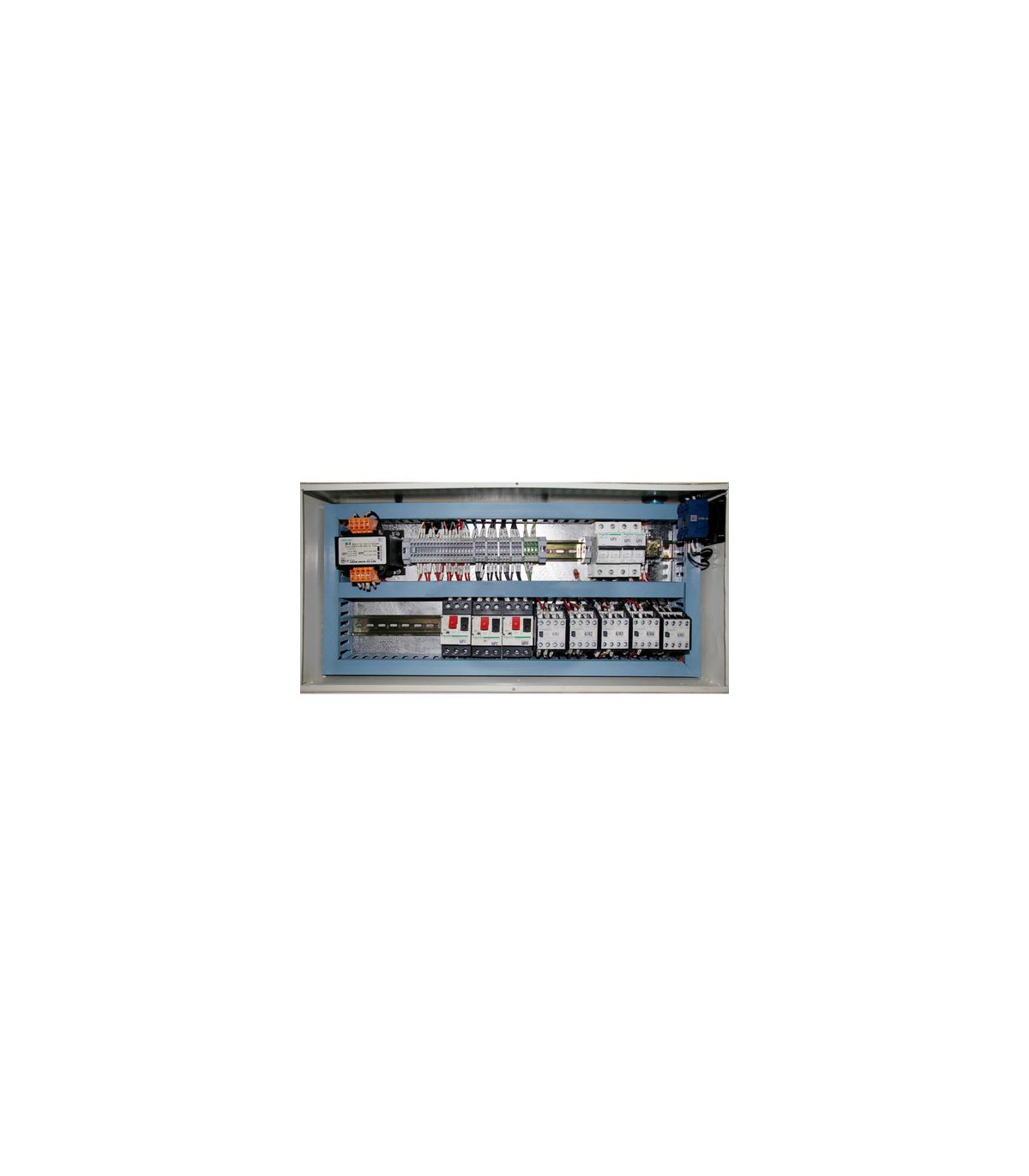

• Système électrique de 24 V CC et chaîne de sécurité à 2 canaux selon DIN EN 12717
• Fonte lourde, massive et de haute qualité.

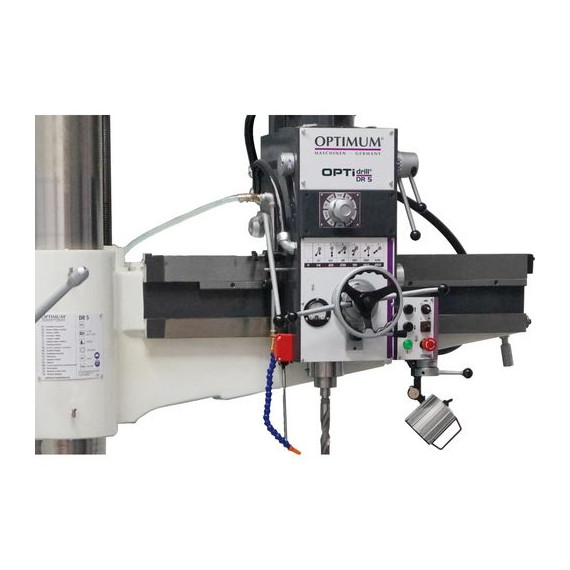

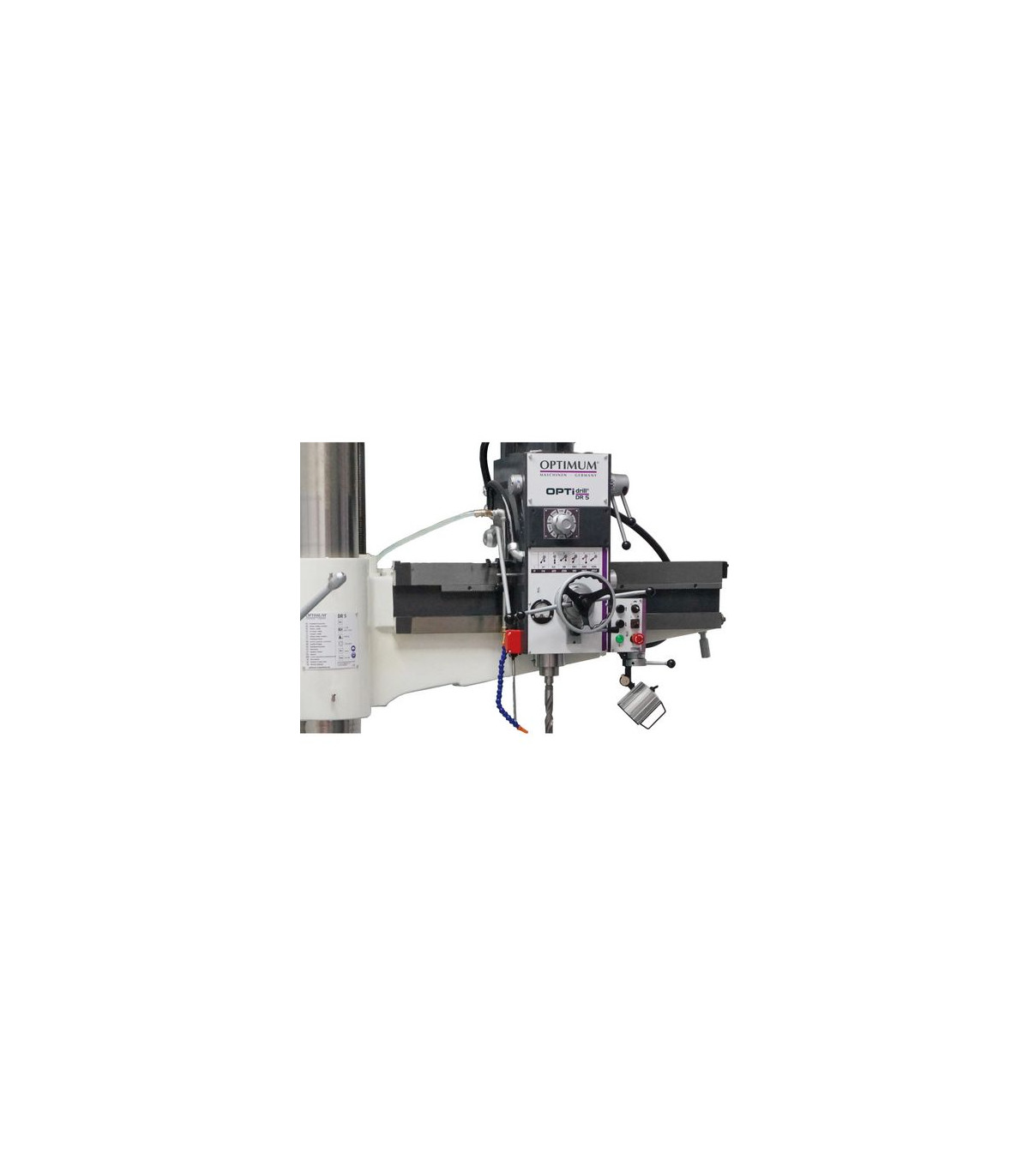

• Large portée grâce à la tête de la machine réglable horizontalement
• Panneau de contrôle clairement organisé
• Axes rotatifs et de déplacement de fonctionnement doux
• Colonne pivotante mécaniquement usinée avec un maintien optimisé pour une stabilité maximale avec un déplacement de maintien minimal
• Construction robuste et rigide du bras
• Réglage en hauteur du bras par un puissant moteur et une vis de levage
• Dans un bain d'huile, train de roulement de la tête de perçage
• Guides de bras trempés et rectifiés avec précision
• Engrenages en acier au chrome-nickel, trempés et rectifiés avec précision, fonctionnant de manière silencieuse et douce.
• La tête de perçage et la colonne peuvent être fixées ou desserrées ensemble ou séparément
• Marche avant et arrière
• Table de perçage massive, précise et de grandes dimensions.
• Table de travail trempée et rectifiée avec des rainures en T parallèles
• Lumière de la machine

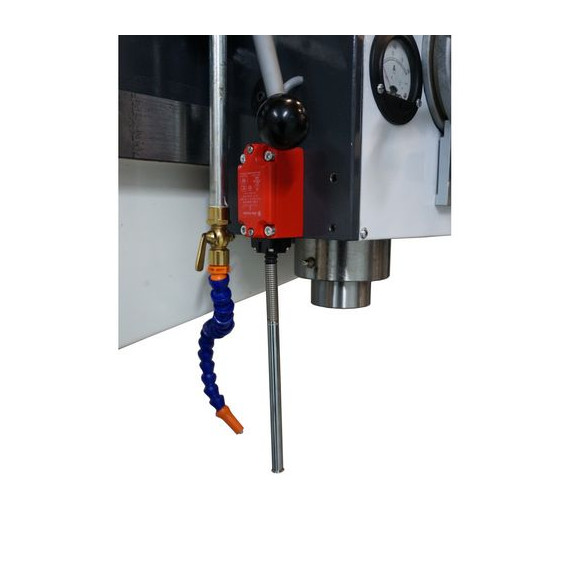

• Protection contre les surcharges
• La colonne en fonte à parois épaisses garantit un fonctionnement doux et une stabilité.
• Lampe LED

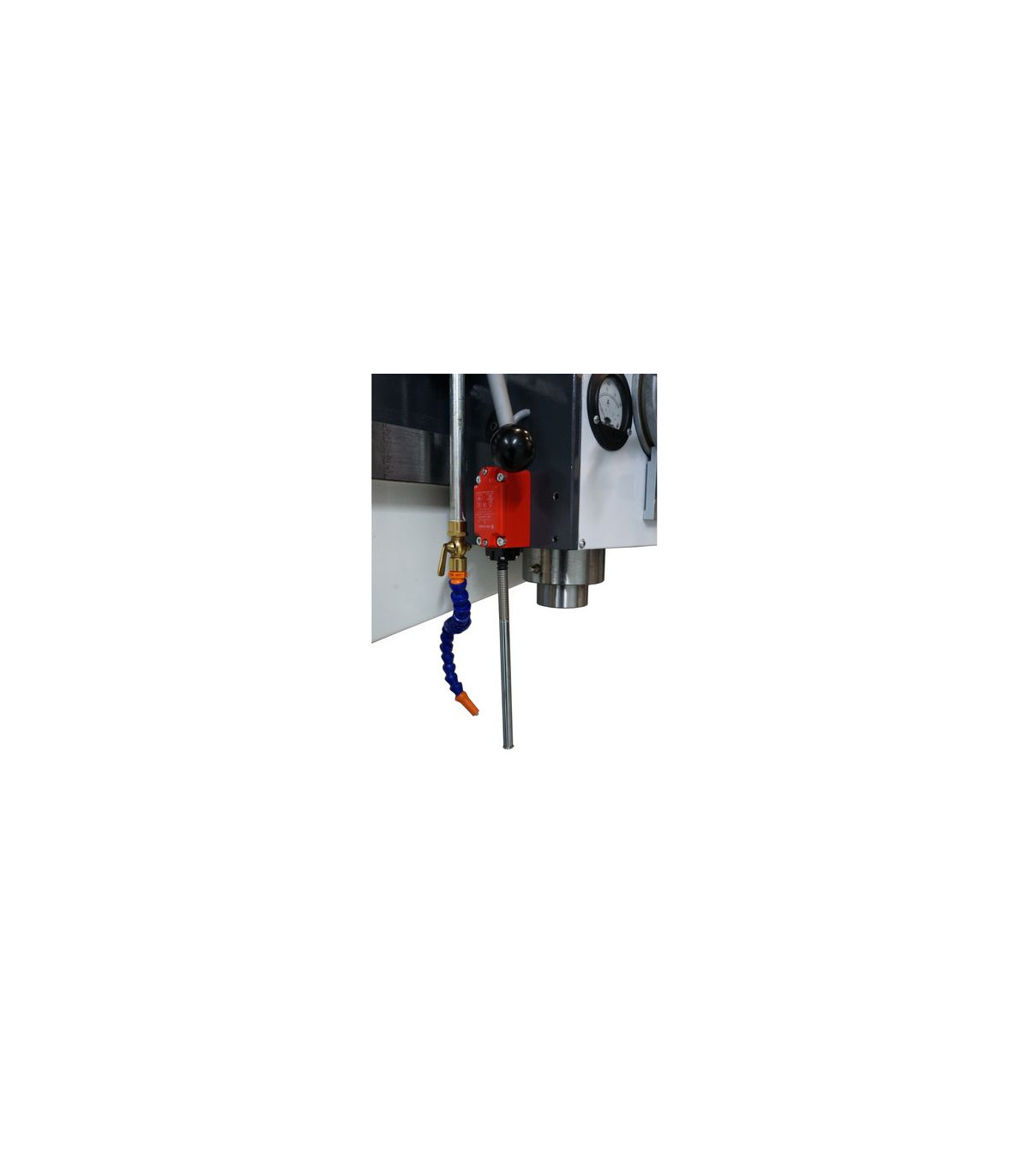

• Dispositif de refroidissement avec réservoir de liquide de refroidissement dans le pied de la machine

RD 4 / RD 5

• Tous les axes sont fixés manuellement

SPÉCIFICATIONS TECHNIQUES

Portée

Angle de rotation 180°

Dimensions et poids

• Diamètre de la colonne 210 millimètres
• Longueur approx. 1260 millimètres
• Largeur/profondeur approx. 700 millimètres
• Hauteur approx. 2180 millimètres
• Poids approximatif. 1120 kilogrammes
• Performance de perçage
• Acier haute performance pour perçage (S235JR) 32 millimètres
• Acier haute performance pour perçage continu (S235JR) 28 millimètres

Table de perçage

• Taille de la rainure en T 19 millimètres
• Nombre de rainures en T 3
• Espacement des rainures en T 171 millimètres
• Distance maximale entre la broche et la table de perçage 1060 millimètres
• Longueur de la table de maintien 600 millimètres
• Largeur de la table de maintien 445 millimètres
• Hauteur de la table de maintien 380 millimètres
• Taille de la rainure en T de la table cubique 19 millimètres
• Nombre de rainures en T de la table cubique 3
• Espacement des rainures en T de la table cubique 100 millimètres
• Distance minimale de la broche à la table de maintien 0 millimètres
• Distance maximale de la broche à la table de maintien 675 millimètres
• Distance minimale entre la broche et la table de perçage 260 millimètres

Données électriques

• Valeur nominale totale 3 kW
• Tension d'alimentation 400 volts
• Fréquence du réseau 50 Hz

Base de la machine

• Longueur de la zone de travail 828 millimètres
• Largeur de la zone de travail 522 millimètres
• Taille de la rainure en T de la base de la machine 19 millimètres
• Nombre de rainures en T de la base de la machine 3
• Espacement des rainures en T de la base de la machine 100 millimètres
• Longueur 1260 millimètres
• Largeur 700 millimètres

Moteur(s)

• Sortie de l'entraînement du moteur de la broche 1,5 kW
• Sortie de l'entraînement du moteur de levage du bras 0,75 kW
• Sortie du moteur d'entraînement de la pompe de refroidissement 90 watts

Plage de vitesse

• Plage de vitesse 73 – 1247 min¯¹
• Nombre de vitesses 6

Broche

• Course du bras 210 millimètres
• Mandrin de broche MT4
• Vitesse d'avance du bras 0,05 – 0,15 mm/tr
• Engrenages d'alimentation du bras 3

Déplacement

• Course de la tête de perçage (horizontale) 530 millimètres
• Course de levée du bras (vertical) 580 millimètres
• Distance maximale broche-colonne 750 millimètres
• Distance minimale broche-colonne 220 millimètres
• VPE 1

COMPOSANTS/EMBALLAGE

Unité : ud.

Unité d'emballage : 1

• Table de travail

POUR QUEL TYPE DE TRAVAIL EST-IL APPROPRIÉ

La perceuse radiale de précision pour usage industriel RD4 OPTIMUM est adaptée pour :

• Fabrication de pièces métalliques
• Maintenance de machines
• Ateliers d'usinage
• Opérations de perçage
• Fraisage
• Taraudage
• Travaux en série
• Prototypes
• Industrie automobile
• Industrie aéronautique
• Industrie métallurgique

CERTIFICATION

- DIN EN 12717 : se réfère aux exigences de sécurité et de fonctionnalité pour les perceuses à colonne. Elle établit des critères pour la conception, la construction et les tests de ces équipements, garantissant qu'ils respectent les normes de sécurité pour protéger l'utilisateur et faciliter une utilisation efficace. Cette réglementation est importante pour les fabricants et les utilisateurs, car elle garantit que les perceuses sont sûres et fiables dans leur fonctionnement.
