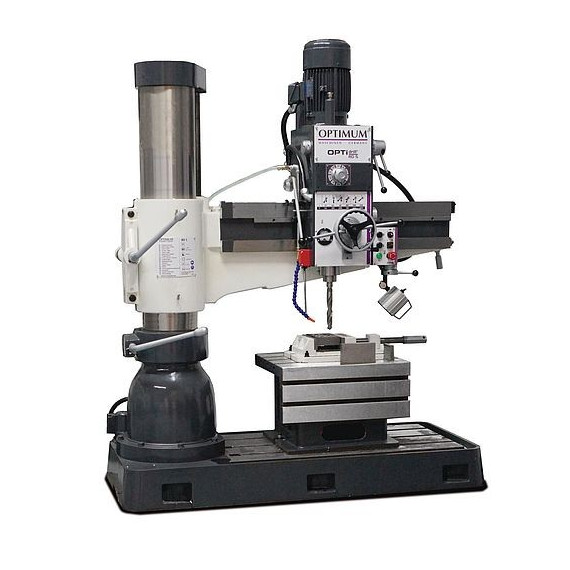

Taladro radial de precisión para uso industrial RD6 OPTIMUM

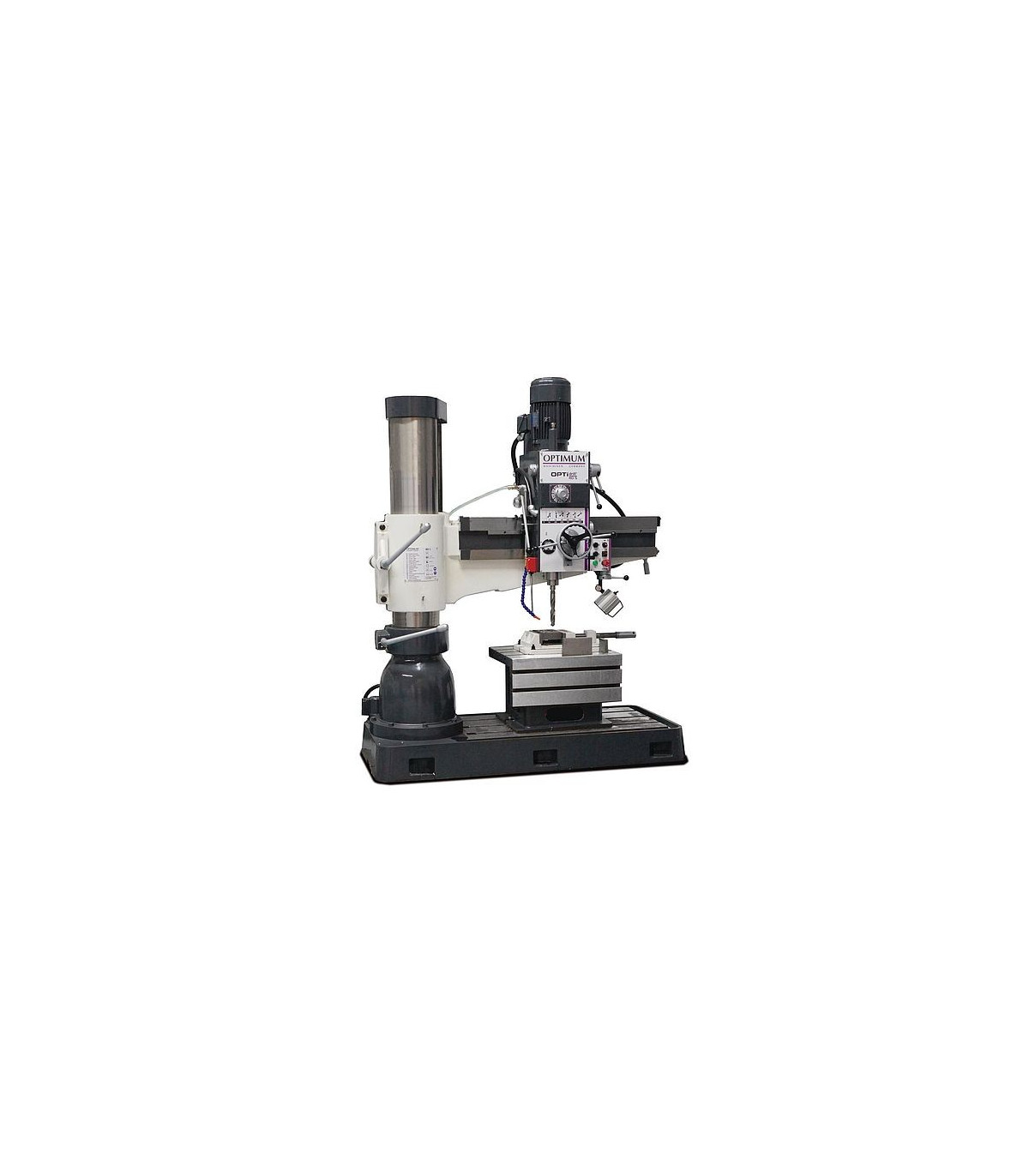

Taladro radial de precisión para uso industrial RD6 OPTIMUM. El taladro radial RD6 OPTIMUM es ideal para taladrar, escariar y roscar. Con motor de freno eléctrico y sistema de 24 V CC, su construcción robusta y columna de hierro fundido ofrecen gran estabilidad. Destaca por su cabezal ajustable, panel de control organizado y mesa de trabajo precisa. Además, cuenta con protección contra sobrecargas, luz LED y un eficiente sistema de refrigeración.

CARACTERÍSTICAS

• Gama versátil de aplicaciones, por ejemplo, taladrado, escariado, corte de roscas.
• Motor con freno eléctrico

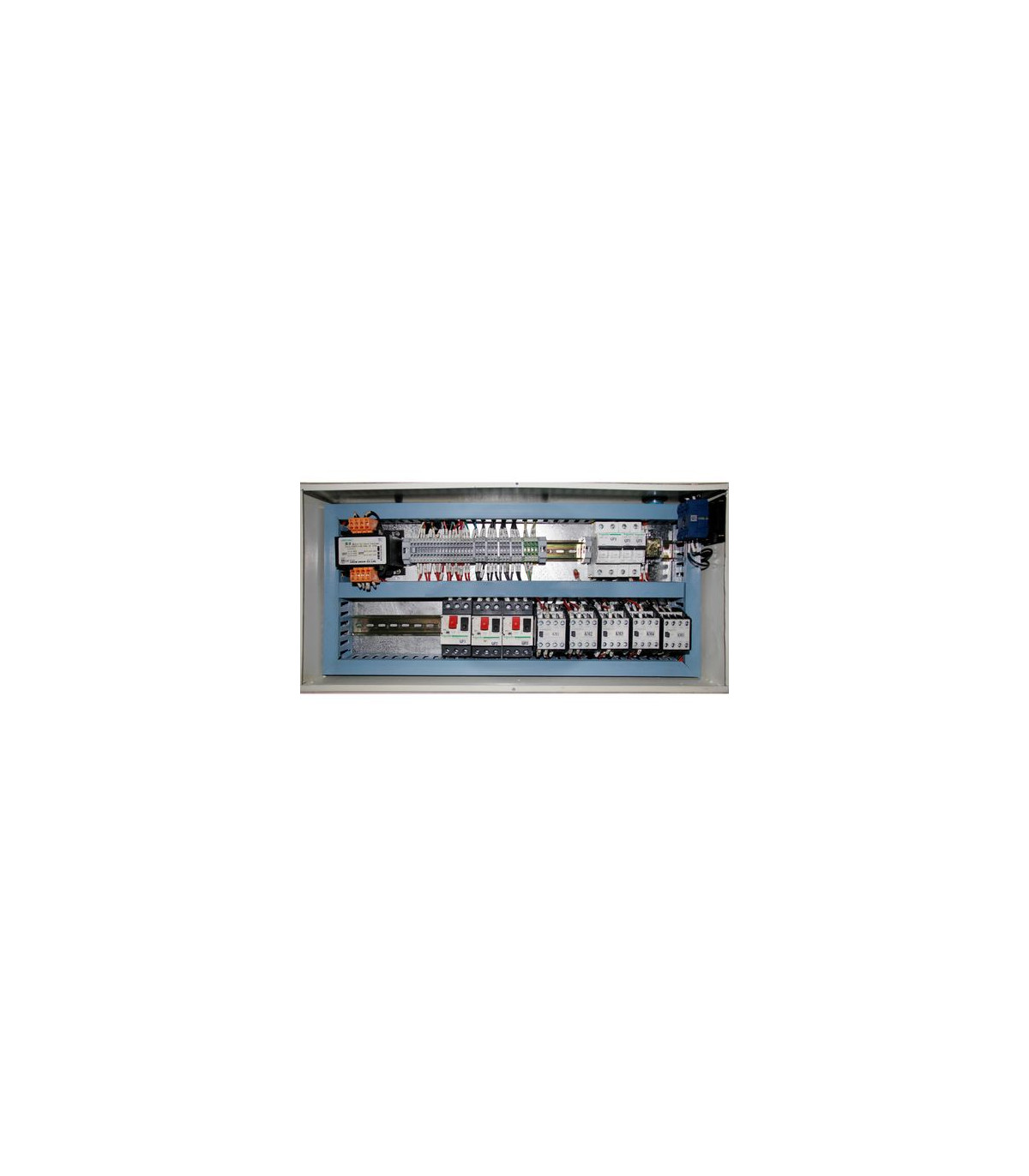

• Sistema eléctrico de 24 V CC y cadena de seguridad de 2 canales según DIN EN 12717
• Fundición pesada, sólida y de alta calidad.

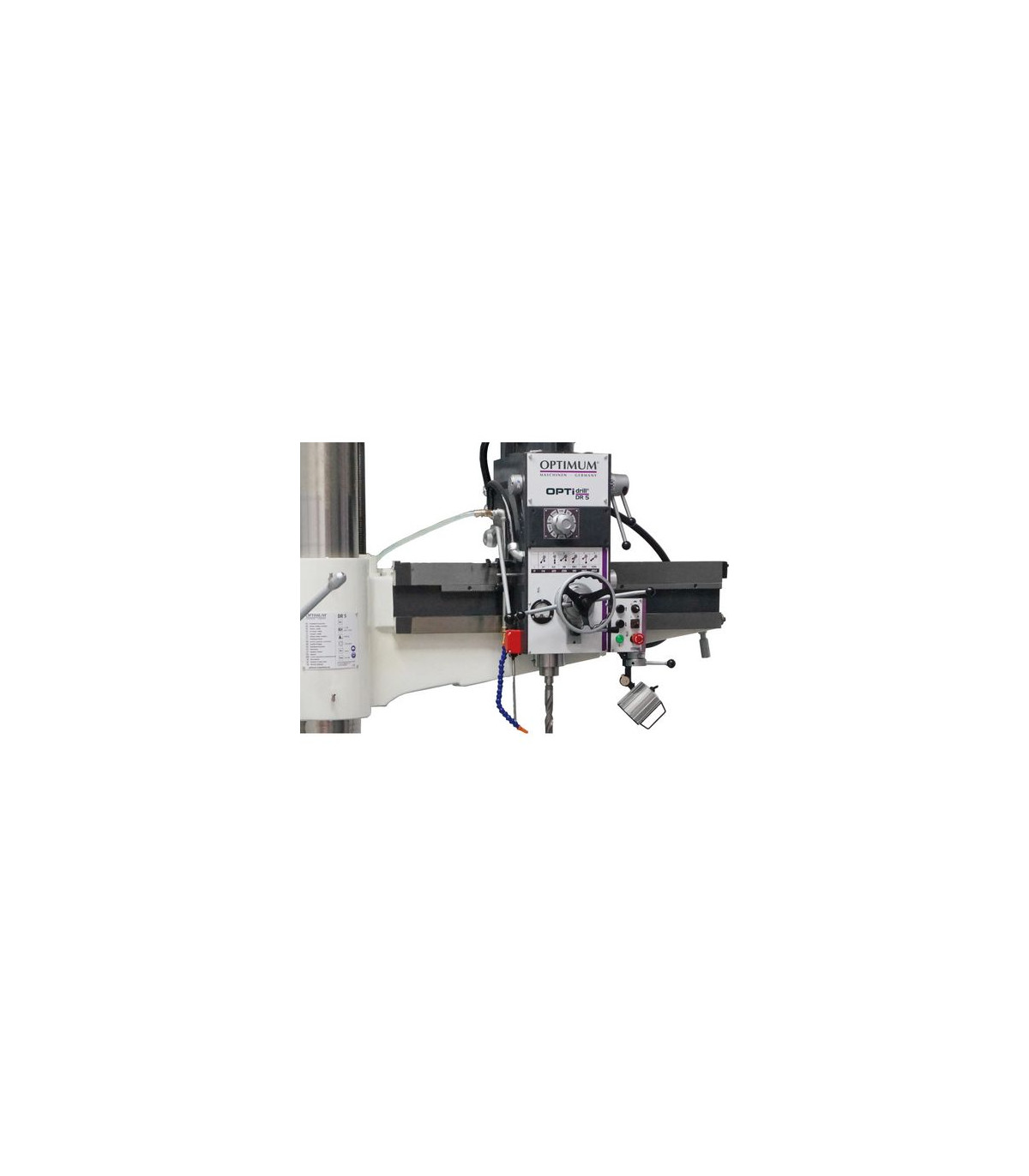

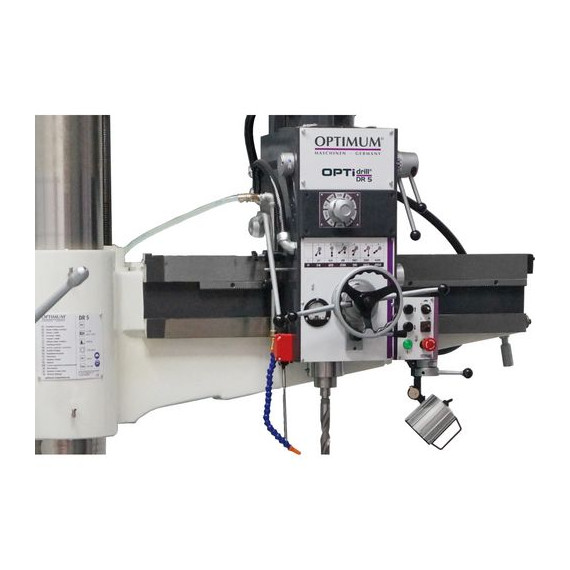

• Amplio alcance gracias al cabezal de la máquina ajustable horizontalmente

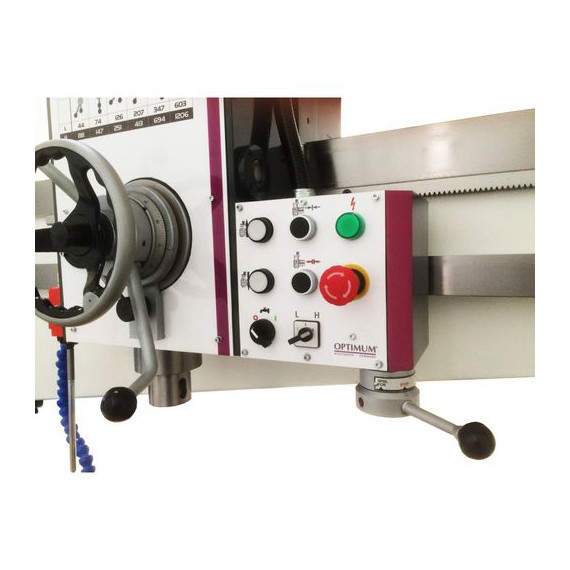

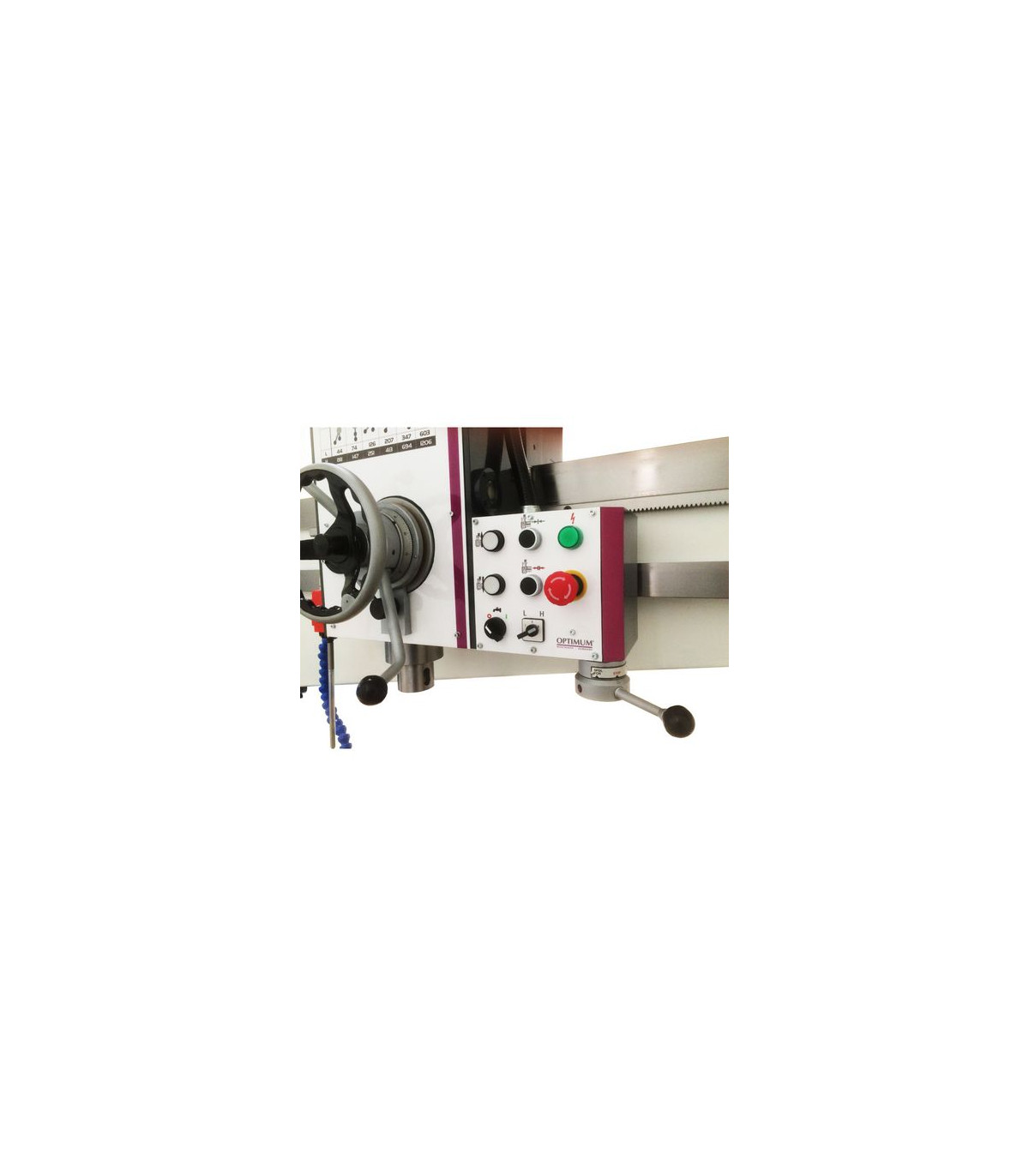

• Panel de control claramente organizado
• Ejes giratorios y transversales de funcionamiento suave
• Columna giratoria elaboradamente diseñada con sujeción optimizada para una máxima estabilidad con un desplazamiento de sujeción mínimo
• Construcción robusta y resistente a la torsión de la pluma.
• Ajuste de la altura de la pluma mediante un potente accionamiento motorizado y un husillo de elevación
• La caja de cambios del cabezal de perforación funciona en un baño de aceite.
• Guías de pluma templadas y rectificadas con precisión
• Ruedas dentadas de acero al cromo-níquel, templadas y rectificadas con precisión para un funcionamiento suave y silencioso.
• El cabezal de perforación y la columna se pueden sujetar o soltar juntos o por separado
• Rotación de derecha a izquierda
• Mesa de perforación sólida y precisa, de grandes dimensiones.
• Mesa de sujeción templada y rectificada con ranuras en T paralelas
• Luz de la máquina
• Protección contra sobrecargas
• La columna de hierro fundido de paredes gruesas garantiza un funcionamiento suave y estabilidad.
• Lámpara LED

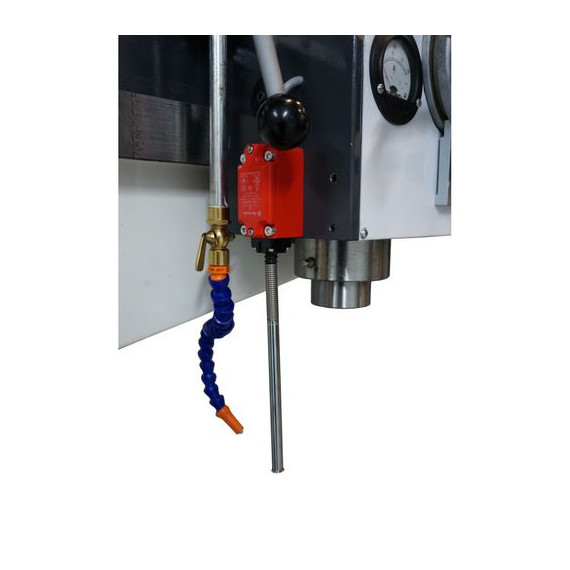

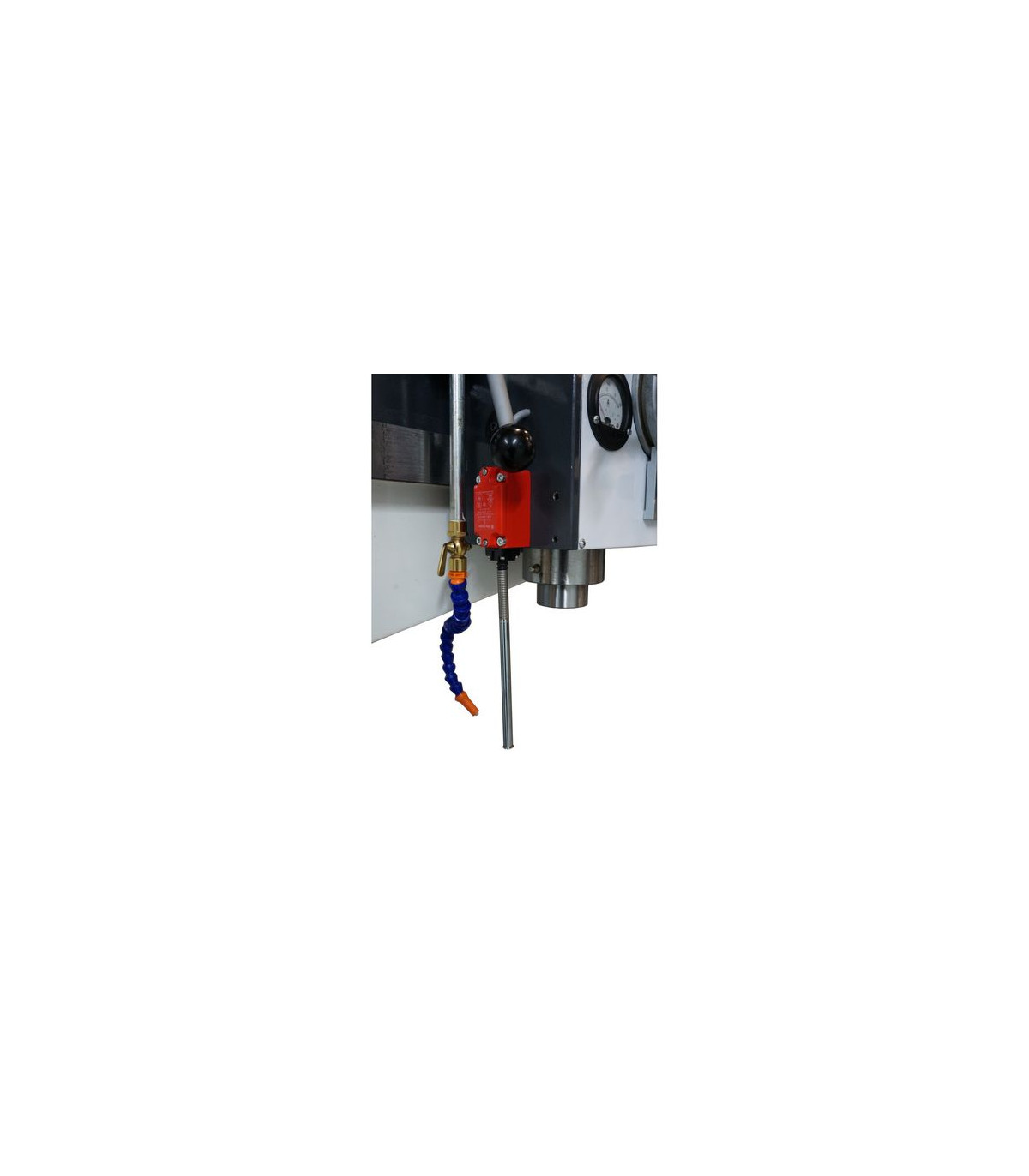

• Sistema de refrigeración con depósito de refrigerante en la base de la máquina

RD 6 / RD 7

• La columna se sujeta hidráulicamente

ESPECIFICACIONES TÉCNICAS

Auge

• Ángulo de rotación 180°

Dimensiones y pesos

• Diámetro de la columna 320 milímetros
• Longitud aprox. 2670 milímetros
• Ancho/profundidad aprox. 1120 milímetros
• Altura aprox. 2760 milímetros
• Peso aproximado. 3200 kilos

Rendimiento de perforación

• Acero de alto rendimiento para perforación (S235JR) 50 milímetros
• Acero de alto rendimiento para perforación continua (S235JR) 45 milímetros

Mesa de perforación

• Tamaño de la ranura en T 14 milímetros
• Número de ranura en T 4
• Espaciado de ranuras en T 180 milímetros
• Distancia máxima entre el husillo y la mesa de taladrado 1420 milímetros
• Longitud de la mesa de sujeción 630 milímetros
• Ancho de la mesa de sujeción 500 milímetros
• Altura de la mesa de sujeción 500 milímetros
• Tamaño de la ranura en T de la mesa cúbica 22 milímetros
• Número de ranuras en T de la mesa cúbica 3
• Espaciado de ranuras en T de la mesa cúbica 150 milímetros
• Distancia mínima del husillo a la mesa de sujeción 0 milímetros
• Distancia máxima del husillo a la mesa de sujeción 910 milímetros
• Distancia mínima entre el husillo y la mesa de taladrado 465 milímetros

Datos eléctricos

• Valor nominal total 6,5 kW
• Tensión de alimentación 400 voltios
• Frecuencia de red 50 Hz

Base de la máquina

• Longitud del área de trabajo 2550 milímetros
• Ancho del área de trabajo 970 milímetros

Motor(es)

• Salida de accionamiento del motor del husillo 4 kW
• Salida de accionamiento del motor de elevación de la pluma 1,5 kW
• Salida del motor de accionamiento de la bomba de refrigerante 90 vatios
• Accionamiento de sujeción hidráulico 0,75 kW

Rango de velocidad

• Rango de velocidad 44 – 1023 min¯¹
• Número de marchas 12

Huso

• Trazo de pluma 270 milímetros
• Mandril de husillo MT5
• Velocidad de avance de la pluma 0,06 – 0,2 mm/rev
• Engranajes de alimentación de pluma 3

Viajar

• Recorrido del cabezal de perforación (horizontal) 1250 milímetros
• Carrera de elevación de la pluma (vertical) 680 milímetros
• Distancia máxima husillo-columna 1600 milímetros
• Distancia mínima husillo-columna 350 milímetros
• VPE 1

COMPONENTES/EMBALAJE

Unidad: ud.

Unidad de embalaje: 1

Mesa de trabajo

PARA QUÉ TIPO DE TRABAJO ES APROPIADO

El Taladro radial de precisión para uso industrial RD6 OPTIMUM es adecuado para:

• Fabricación de piezas metálicas
• Mantenimiento de maquinaria
• Talleres de mecanizado
• Operaciones de perforación
• Fresado
• Roscado
• Trabajos en serie
• Prototipos
• Industria automotriz
• Industria aeronáutica
• Industria metalúrgica

CERTIFICACIÓN

- DIN EN 12717: se refiere a los requisitos de seguridad y funcionalidad para taladros de columna. Establece criterios para el diseño, construcción y pruebas de estos equipos, asegurando que cumplan con las normas de seguridad para proteger al usuario y facilitar un uso eficiente. Esta normativa es importante para fabricantes y usuarios, ya que garantiza que los taladros sean seguros y fiables en su operación.
