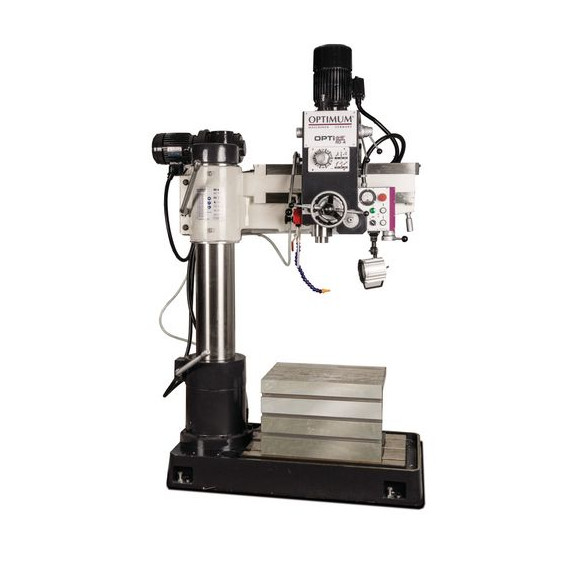

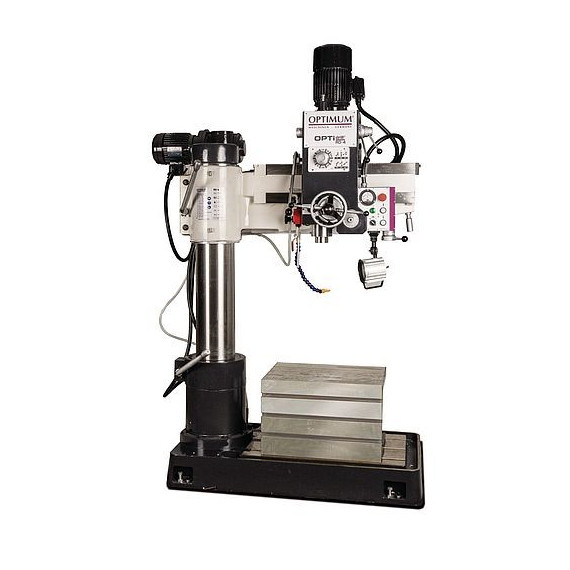

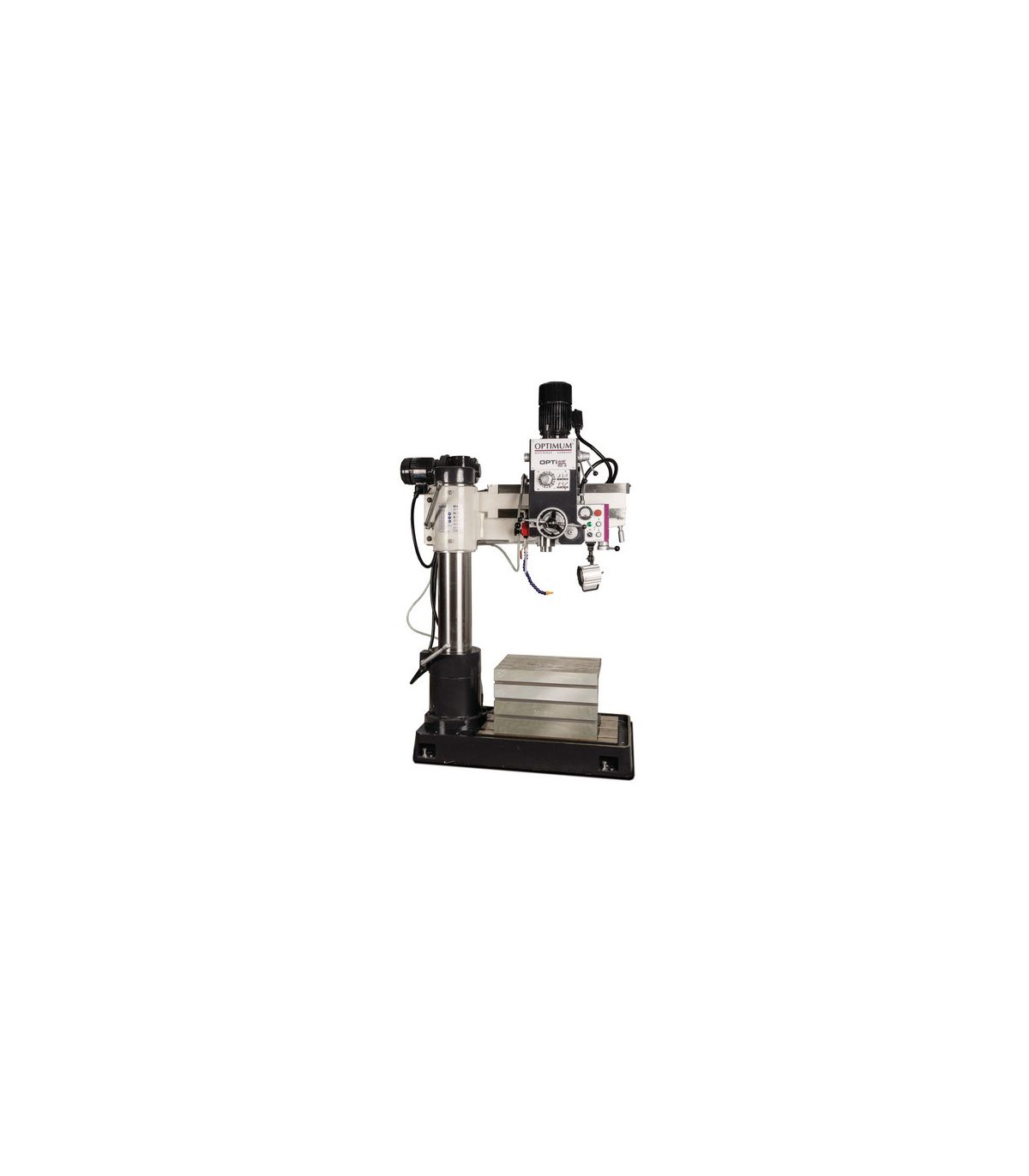

Trapano radiale di precisione per uso industriale RD4 OPTIMUM

Trapano radiale di precisione per uso industriale RD4 OPTIMUM. Il trapano radiale RD4 OPTIMUM è versatile, ideale per forare, fresare e filettare. Con motore a freno elettrico e sistema a 24 V CC, la sua costruzione robusta e la colonna in ghisa garantiscono stabilità. Offre un ampio raggio d'azione, regolazione dell'altezza e un piano di lavoro preciso. Inoltre, è dotato di protezione contro sovraccarichi, luce LED e un efficiente dispositivo di raffreddamento.

CARATTERISTICHE

• Applicazione versatile, come forare, fresare, filettare.
• Motore con freno elettrico

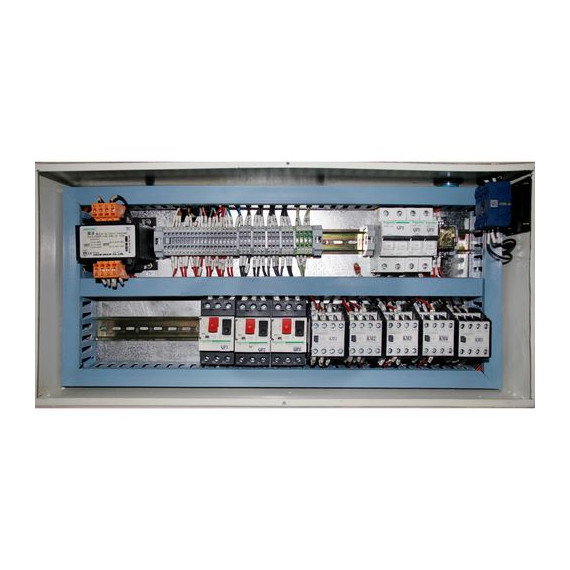

• Sistema elettrico a 24 V CC e catena di sicurezza a 2 canali secondo DIN EN 12717
• Ghisa pesante, massiccia e di alta qualità.

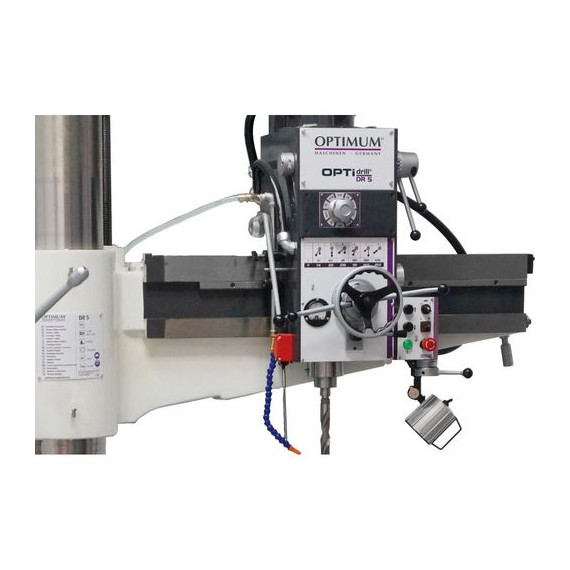

• Ampio raggio d'azione grazie al testa macchina regolabile orizzontalmente
• Pannello di controllo chiaramente organizzato
• Assi rotanti e di spostamento a funzionamento fluido
• Colonna pivotante meccanizzata con serraggio ottimizzato per la massima stabilità con un minimo spostamento di serraggio
• Costruzione robusta e rigida del braccio
• Regolazione dell'altezza del braccio tramite un potente motore e un mandrino di sollevamento
• In bagno d'olio, treno di rotolamento del testa di perforazione
• Guide del braccio temprate e rettificate con precisione
• Ingranaggi in acciaio al cromo-nickel, temprati e rettificati con precisione, che funzionano in modo silenzioso e fluido.
• Il testa di perforazione e la colonna possono essere serrati o allentati insieme o separatamente
• Marcia avanti e indietro
• Piano di perforazione massiccio, preciso e di grandi dimensioni.
• Piano di lavoro temprato e rettificato con scanalature a T parallele
• Luce della macchina
• Protezione contro sovraccarichi
• La colonna in ghisa a pareti spesse garantisce un funzionamento fluido e stabilità.
• Lampada LED

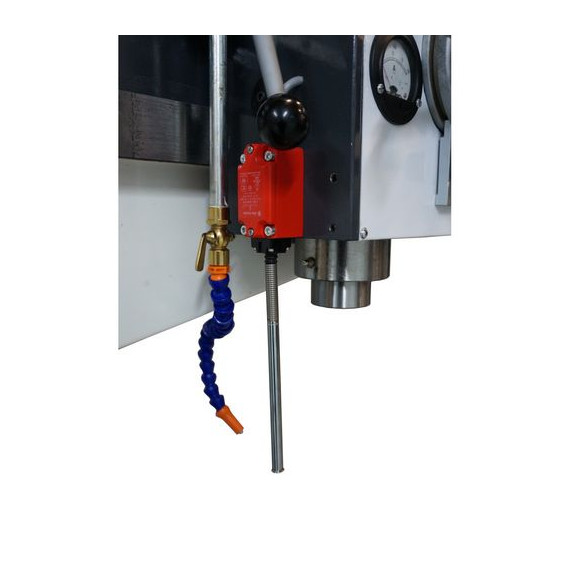

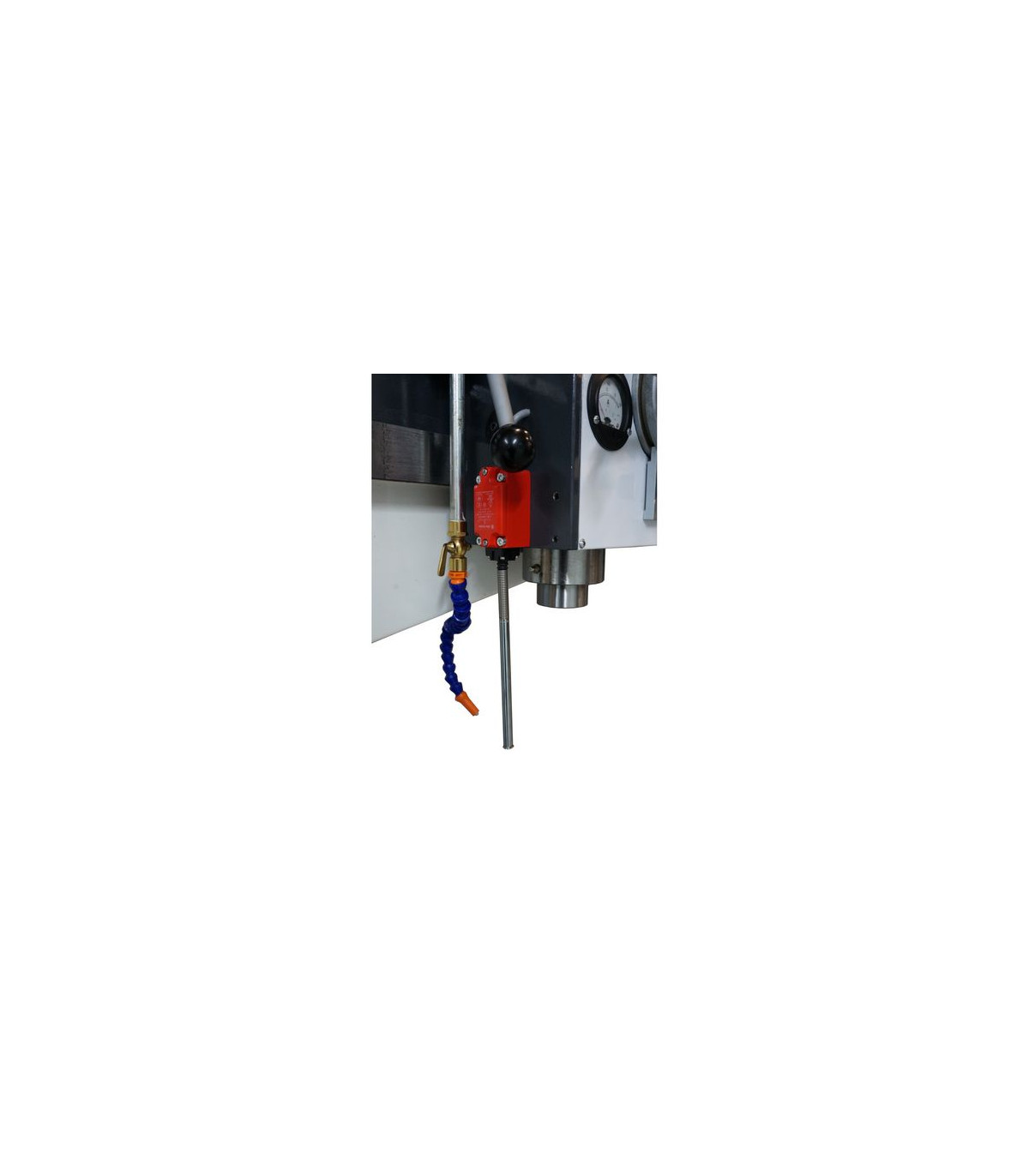

• Dispositivo di raffreddamento con serbatoio di refrigerante nella base della macchina

RD 4 / RD 5

• Tutti gli assi sono serrati manualmente

SPECIFICHE TECNICHE

Escursione

Angolo di rotazione 180°

Dimensioni e pesi

• Diametro della colonna 210 millimetri
• lunghezza circa 1260 millimetri
• Larghezza/profondità circa 700 millimetri
• Altezza circa 2180 millimetri
• Peso approssimativo 1120 chilogrammi
• Prestazioni di perforazione
• Acciaio ad alte prestazioni per perforazione (S235JR) 32 millimetri
• Acciaio ad alte prestazioni per perforazione continua (S235JR) 28 millimetri

Piano di perforazione

• Dimensione della scanalatura a T 19 millimetri
• Numero di scanalature a T 3
• Spaziatura delle scanalature a T 171 millimetri
• Distanza massima tra il mandrino e il piano di perforazione 1060 millimetri
• lunghezza del piano di serraggio 600 millimetri
• Larghezza del piano di serraggio 445 millimetri
• Altezza del piano di serraggio 380 millimetri
• Dimensione della scanalatura a T del piano cubico 19 millimetri
• Numero di scanalature a T del piano cubico 3
• Spaziatura delle scanalature a T del piano cubico 100 millimetri
• Distanza minima dal mandrino al piano di serraggio 0 millimetri
• Distanza massima dal mandrino al piano di serraggio 675 millimetri
• Distanza minima tra il mandrino e il piano di perforazione 260 millimetri

Dati elettrici

• Valore nominale totale 3 kW
• Tensione di alimentazione 400 volt
• Frequenza di rete 50 Hz

Base della macchina

• lunghezza dell'area di lavoro 828 millimetri
• Larghezza dell'area di lavoro 522 millimetri
• Dimensione della scanalatura a T della base della macchina 19 millimetri
• Numero di scanalature a T della base della macchina 3
• Spaziatura delle scanalature a T della base della macchina 100 millimetri
• lunghezza 1260 millimetri
• Larghezza 700 millimetri

Motore(i)

• Potenza di azionamento del motore del mandrino 1,5 kW
• Potenza di azionamento del motore di sollevamento del braccio 0,75 kW
• Potenza del motore di azionamento della pompa di raffreddamento 90 watt

Gamma di velocità

• Gamma di velocità 73 – 1247 min¯¹
• Numero di marce 6

Mandrino

• Escursione del braccio 210 millimetri
• Mandrino del mandrino MT4
• Velocità di avanzamento del braccio 0,05 – 0,15 mm/giro
• Ingranaggi di alimentazione del braccio 3

Movimento

• Corso del testa di perforazione (orizzontale) 530 millimetri
• Corsa di sollevamento del braccio (verticale) 580 millimetri
• Distanza massima mandrino-colonna 750 millimetri
• Distanza minima mandrino-colonna 220 millimetri
• VPE 1

COMPONENTI/IMBALLAGGIO

Unità: ud.

Unità di imballaggio: 1

• Piano di lavoro

PER QUALE TIPO DI LAVORO È ADATTO

Il trapano radiale di precisione per uso industriale RD4 OPTIMUM è adatto per:

• Produzione di pezzi metallici
• Manutenzione di macchinari
• Officine di lavorazione meccanica
• Operazioni di perforazione
• Fresatura
• Filettatura
• Lavori in serie
• Prototipi
• Industria automobilistica
• Industria aeronautica
• Industria metallurgica

CERTIFICAZIONE

- DIN EN 12717: si riferisce ai requisiti di sicurezza e funzionalità per trapani a colonna. Stabilisce criteri per il design, la costruzione e i test di queste attrezzature, assicurando che soddisfino le norme di sicurezza per proteggere l'utente e facilitare un uso efficiente. Questa normativa è importante per i produttori e gli utenti, poiché garantisce che i trapani siano sicuri e affidabili nel loro funzionamento.
