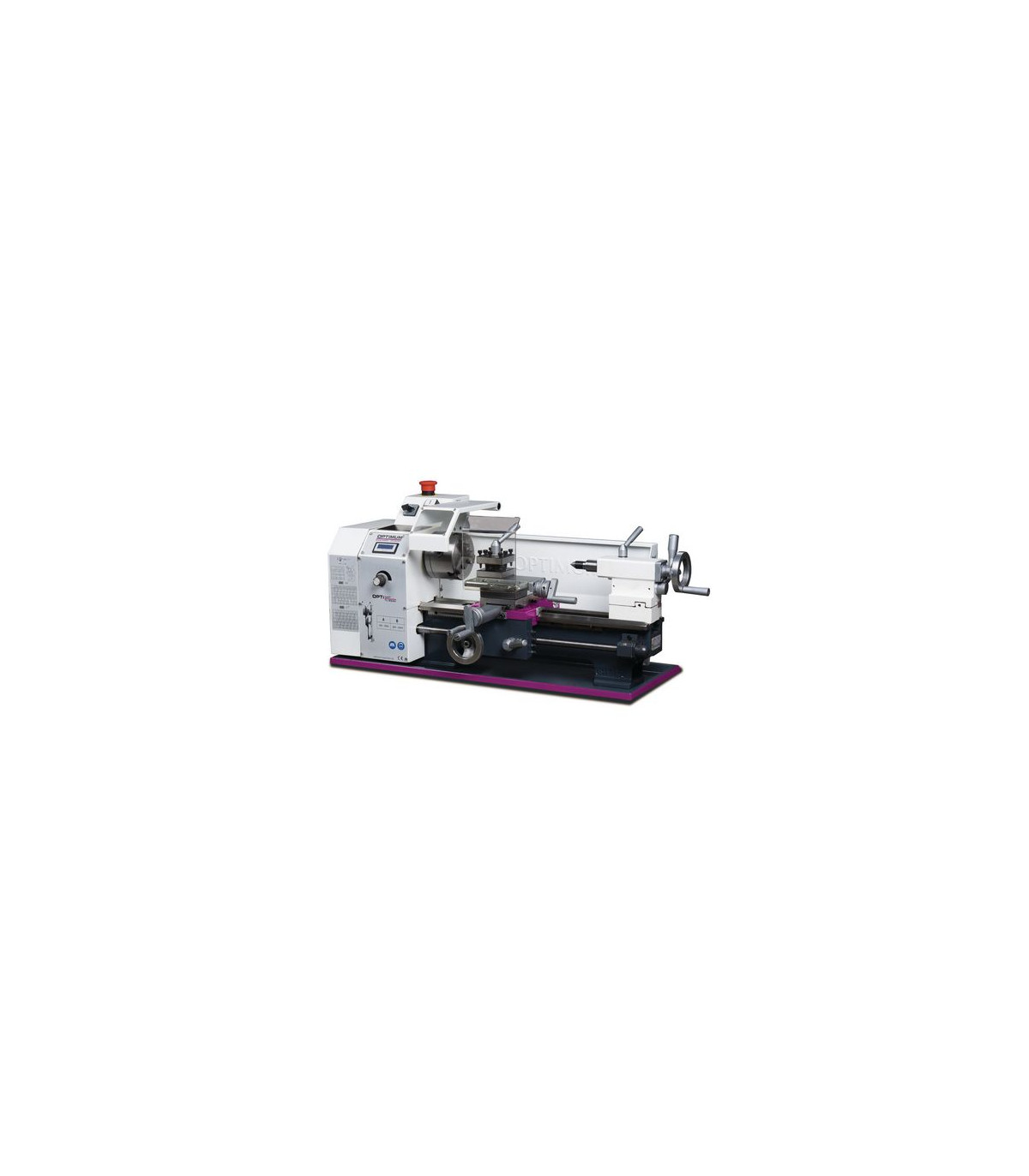

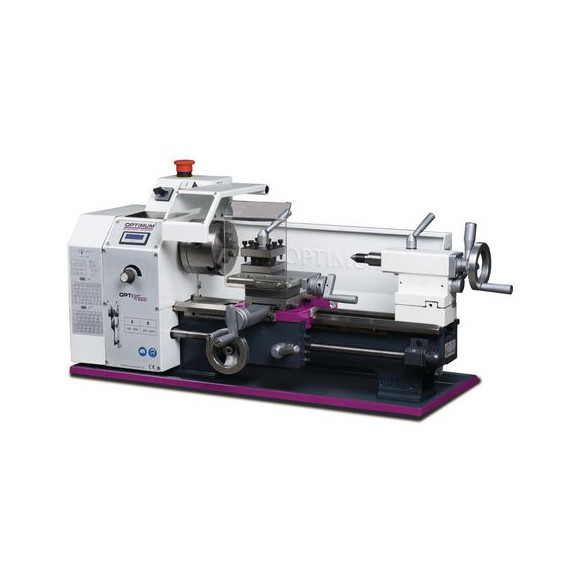

Torno de modelado velocidad ajustable pantalla digital TU 2304 OPTIMUM

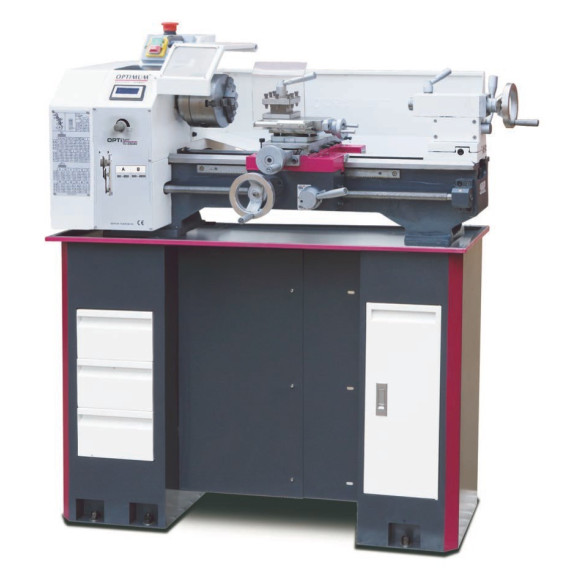

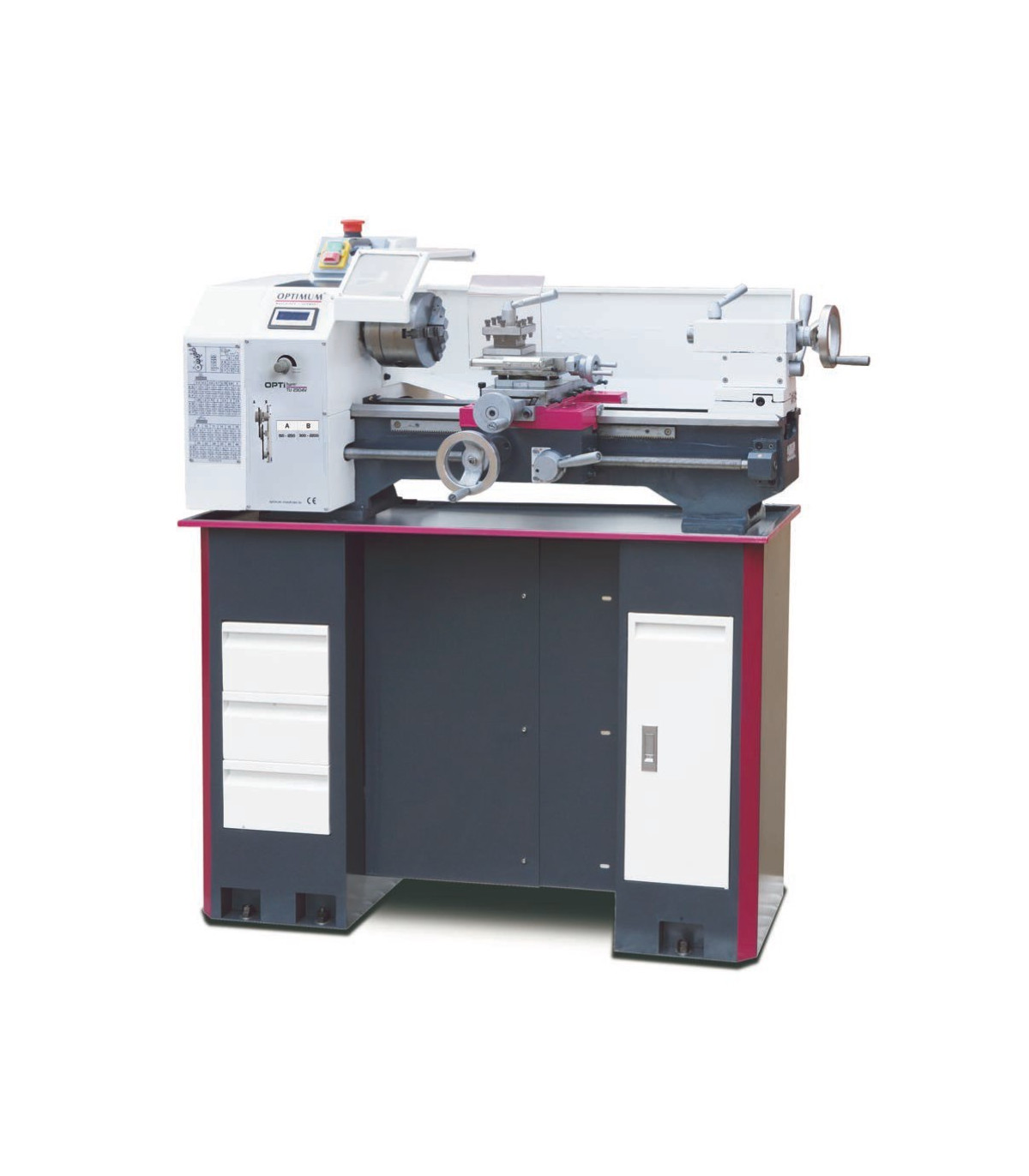

Torno completamente equipado TU 2304 OPTIMUM. El torno TU 2304 OPTIMUM es un equipo completo que garantiza procesamiento preciso con concentricidad ≤ 0,009 mm. Ofrece rotación derecha/izquierda, husillos trapezoidales y ajuste rápido sin herramientas. Su contrapunto ajustable permite torneado cónico, y cuenta con volantes de escala fina. Con dimensiones de 1090x585x510 mm y un peso de 111 kg, tiene un potente motor de 0,75 kW y una amplia gama de accesorios, manteniendo su valor a lo largo del tiempo.

CARACTERÍSTICAS

• Procesamiento preciso
• Guía de eje Z templada y rectificada
• Concentricidad garantizada de la punta del husillo ≤ 0,009 mm
• Concentricidad en el mandril del torno ≤ 0,05 mm
• Husillo de avance para corte de roscas o torneado longitudinal automático
• Rotación derecha/izquierda conmutable en el panel de control
• Husillos trapezoidales laminados en rollo
• Cojinete de empuje
• Corredera mecanizada con precisión
• Husillo de avance montado en dos cojinetes sinterizados
• Todas las guías se pueden ajustar mediante tiras de cuña.
• Volantes con escala fina ajustable 0,04 / 0,01 mm
• Contrapunto para torneado cónico ajustable ± 5 mm
• Contrapunto y volante con escala fina ajustable de 0,02 mm
• Interruptor de parada de emergencia
• Ajuste rápido, sencillo y sin herramientas del contrapunto mediante una palanca de sujeción
• Soporte cuádruple de acero
• Cojinete de husillo principal de clase de tolerancia P5
• Nariz de husillo endurecida
• Juego de engranajes intercambiables para corte de roscas incluido de serie
• Amplia gama de accesorios
• Mantiene su valor

ESPECIFICACIONES TÉCNICAS

Dimensiones y pesos

• Longitud aprox. 1090 milímetros
• Ancho/profundidad aprox. 585 milímetros
• Altura aprox. 510 milímetros
• Peso aproximado. 111 kilogramos

Datos eléctricos

• Salida del motor de accionamiento 0,75 kW
• Tensión de alimentación 230 V
• Frecuencia de red 50 Hz

Parcelas

• Paso métrico 0,4 – 3,5 mm/vuelta
• Número de pasos métricos 14
• Campo imperial 44 – 8 Gg/1"
• Número de pasos imperiales 14

Rango de velocidad

• Número de marchas 6
• Rango de velocidad 125 – 2000 min¯¹

Huso

• Mandril de husillo cilíndrico Ø 72 mm
• Diámetro del orificio del husillo/diámetro del paso de la varilla 20 milímetros
• Altura máxima del portaherramientas 14 milímetros
• Cono del husillo MK 3

Contrapunto

• Arrojar MK 2
• Trazo de pluma 70 milímetros

Ejes

• Corredera superior de desplazamiento 75 milímetros
• Carro transversal de viaje 120 milímetros
• Silla de carruaje de viaje 360 milímetros

Áreas de trabajo

• Altura máxima 115 milímetros
• Ancho máximo 450 milímetros
• Diámetro de giro sobre la bancada de la máquina 230 milímetros
• Diámetro de oscilación por encima del carro de planeamiento 128 milímetros
• Ancho de la cama 135 milímetros
• VPE 1

COMPONENTES/EMBALAJE

Unidad: ud.

Unidad de embalaje: 1

• Plato de torno de tres mordazas Ø 100 mm, excitación central
• Punto de centrado fijo MK 2 y MK 3
• Mamparo
• Sartén para patatas fritas
• Portaherramientas cuádruple
• Juego de cambio de marchas
• Herramienta operativa

PARA QUÉ TIPO DE TRABAJO ES APROPIADO

El Torno completamente equipado TU 2304 OPTIMUM es adecuado para:

• Mecanizado de piezas
• Prototipado
• Hobby y bricolaje
• Educación
• Industria artesanal

CERTIFICACIÓN

- DIN EN 55011: La normativa DIN EN 55011 se refiere a los límites y métodos de medición de la emisión de interferencias electromagnéticas de equipos industriales, científicos y médicos. Esta norma establece criterios para asegurar que los dispositivos no generen interferencias que puedan afectar a otros equipos electrónicos y también define los niveles permitidos de radiación electromagnética. Es esencial para garantizar el cumplimiento en el diseño y uso de equipos que operan en entornos donde la compatibilidad electromagnética es crucial.
