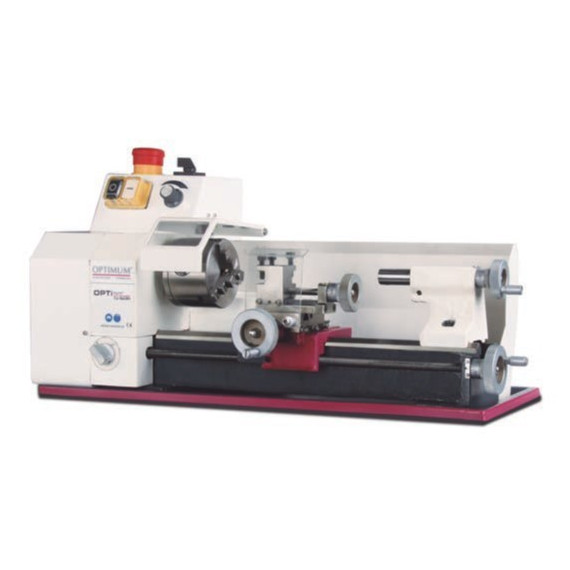

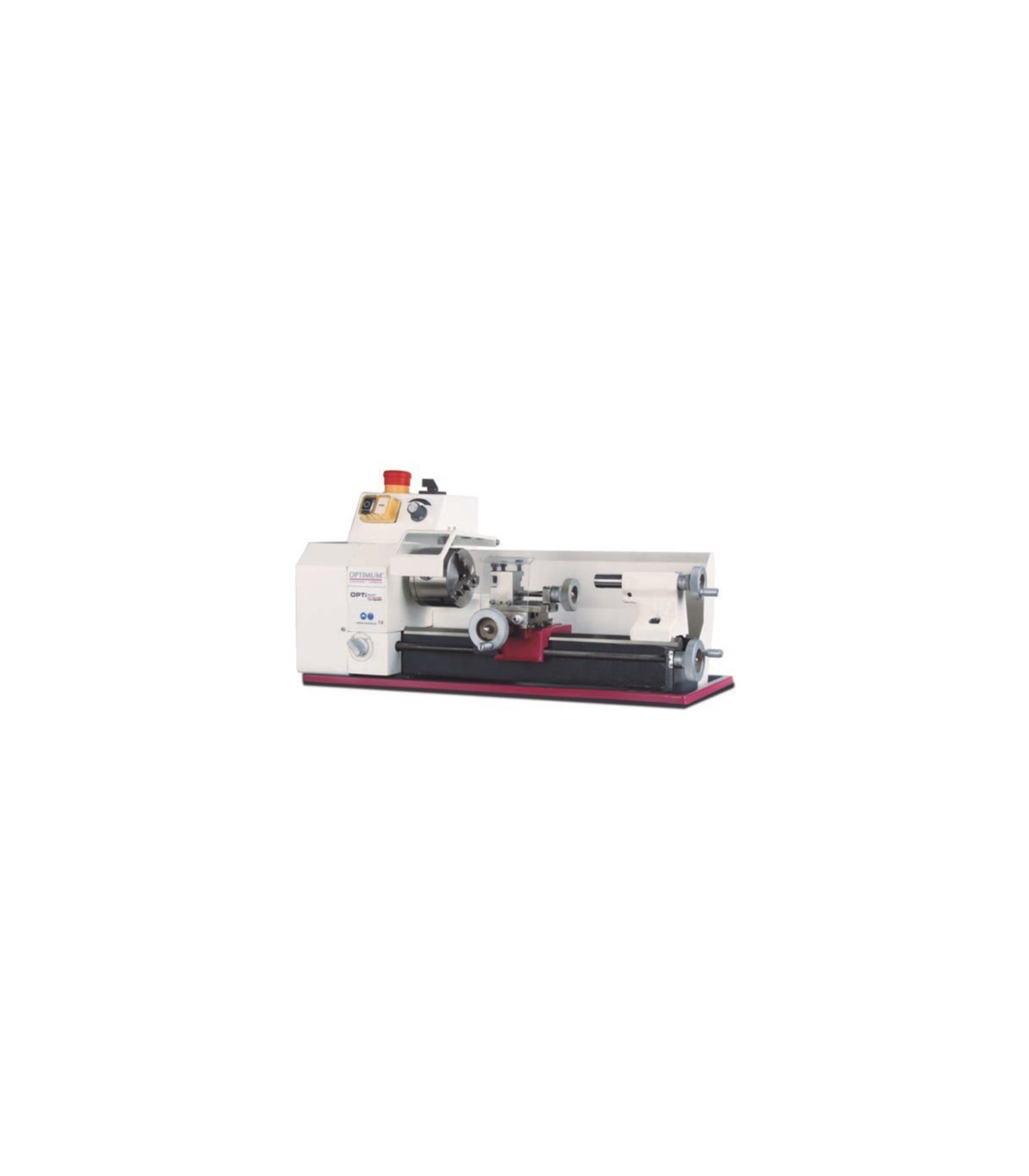

Torno compacto con velocidad electrónica ajustable TU 1503V OPTIMUM

Torno compacto con velocidad electrónica ajustable TU 1503V OPTIMUM. El torno compacto TU 1503V OPTIMUM tiene velocidad electrónica ajustable y motor de corriente continua. Su lecho de fundición gris garantiza concentricidad mejor que 0,015 mm. Incluye un mandril de 3 mordazas y permite corte de roscas automático. Con dimensiones de 570x340x300 mm y un peso de 23 kg, su motor de 0,45 kW ofrece un rendimiento eficiente. Además, cuenta con cambio rápido de velocidad, rotación derecha/izquierda y protección del mandril con microinterruptor, asegurando seguridad y precisión en el trabajo.

CARACTERÍSTICAS

• Motor de corriente continua
• Lecho de prisma Verrippt de fundición gris, templado por inducción y rectificado
• Guía de eje Z templada y rectificada
• Concentricidad garantizada de la punta del husillo mejor que 0,015 mm
• Concentricidad - mandril de torno máx. 0,05 mm
• Husillo de avance para corte de roscas o torneado longitudinal automático
• Deslizamiento longitudinal, nivelado y superior
• Accionamiento automático de husillo longitudinal/de avance
• Gran área de roscado debido al juego de engranajes de cambio
• Mandril de torno de 3 mordazas incluido en el suministro estándar
• Cambio de velocidad fácil y rápido mediante correa trapezoidal
• Interruptor de seguridad en la tapa
• Rotación derecha/izquierda conmutable en el panel de control
• Protección del mandril con microinterruptor
• Volantes con escala fina ajustable 0,04 / 0,01 mm
• Todas las guías se pueden ajustar sin holgura mediante tiras de cuña.
• Interruptor de impacto de parada de emergencia
• Electrónica de bajo voltaje
• Filtro EMC clase C1

ESPECIFICACIONES TÉCNICAS

Dimensiones y pesos

• Longitud aprox. 570 milímetros
• Ancho/profundidad aprox. 340 milímetros
• Altura aprox. 300 milímetros
• Peso aproximado. 23 kilos

Datos eléctricos

• Salida del motor de accionamiento 0,45 kW
• Tensión de alimentación 230 V
• Frecuencia de red 50 Hz

Alimentación

• Rango de alimentación longitudinal 0,05 – 0,1 mm/rev
• Número de avances longitudinales 2

Parcelas

• Paso métrico 0,5 – 1,5 mm/vuelta
• Número de pasos métricos 8
• Paso diametral 30
• Rango de velocidad
• Número de marchas 1
• Rango de velocidad 120 – 3000 min¯¹
• Control de velocidad ajustable electrónicamente

Huso

• Mandril de husillo cilíndrico Ø 22
• Diámetro del orificio del husillo/diámetro del paso de la varilla 11 milímetros
• Altura máxima del portaherramientas 12 milímetros
• Cono del husillo MT 1

Normas y certificaciones

• Estándar DIN EN 55011
• Nivel EMC C1

Contrapunto

• Arrojar MT 1 abreviado
• Trazo de pluma 30 milímetros

Ejes

• Corredera superior de desplazamiento 40 milímetros
• Carro transversal de viaje 55 milímetros
• Silla de carruaje de viaje 270 milímetros

Áreas de trabajo

• Altura máxima 75 milímetros
• Ancho máximo 265 milímetros
• Diámetro de oscilación por encima del carro de planeamiento 70 milímetros
• Ancho de la cama 70 milímetros
• VPE 1

COMPONENTES/EMBALAJE

Unidad: ud.

Unidad de embalaje: 1

• Plato de torno de tres mordazas Ø 80 mm, excitación central
• Punto central fijo MK1
• Mamparo
• Sartén para patatas fritas
• Juego de cambio de marchas
• Portaherramientas doble
• Herramienta operativa

PARA QUÉ TIPO DE TRABAJO ES APROPIADO

El Torno compacto con velocidad electrónica ajustable TU 1503V OPTIMUM es adecuado para:

• Mecanizado de piezas
• Prototipado
• Hobby y bricolaje
• Educación
• Industria artesanal

CERTIFICACIÓN

- DIN EN 55011: La normativa DIN EN 55011 se refiere a los límites y métodos de medición de la emisión de interferencias electromagnéticas de equipos industriales, científicos y médicos. Esta norma establece criterios para asegurar que los dispositivos no generen interferencias que puedan afectar a otros equipos electrónicos y también define los niveles permitidos de radiación electromagnética. Es esencial para garantizar el cumplimiento en el diseño y uso de equipos que operan en entornos donde la compatibilidad electromagnética es crucial.
