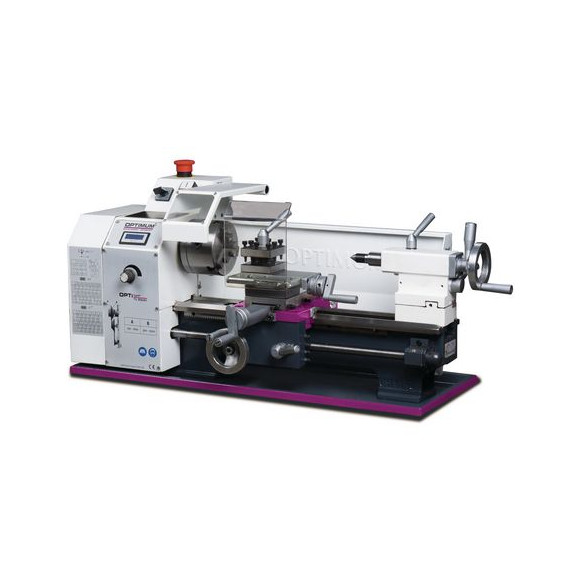

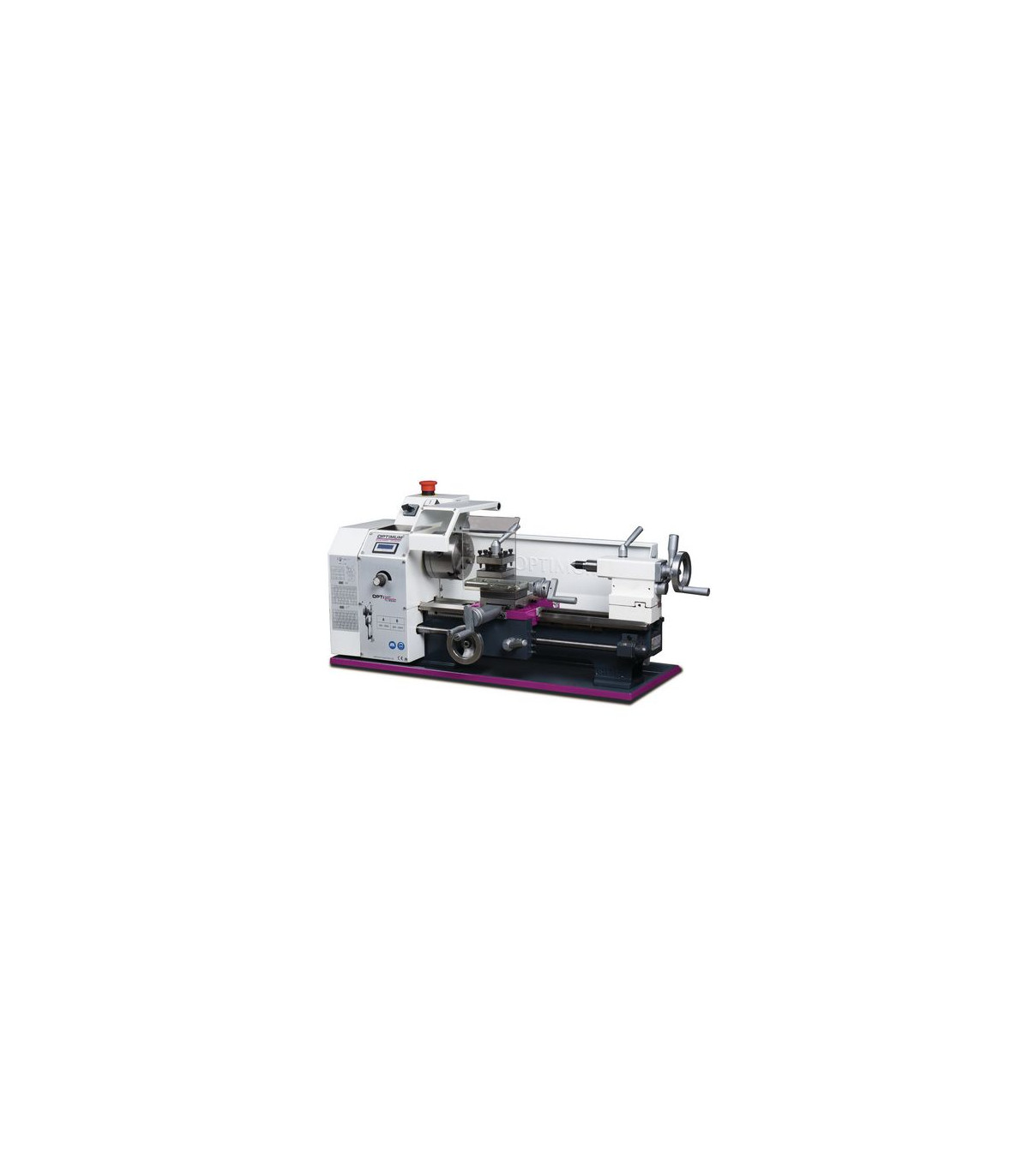

Torno de modelagem com velocidade ajustável e tela digital TU 2304 OPTIMUM

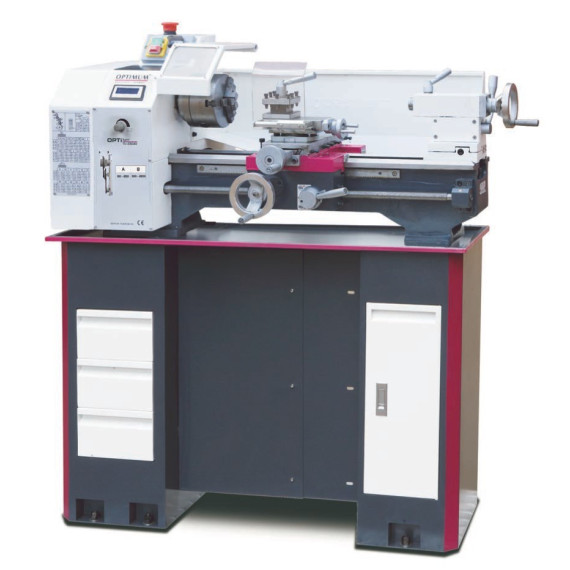

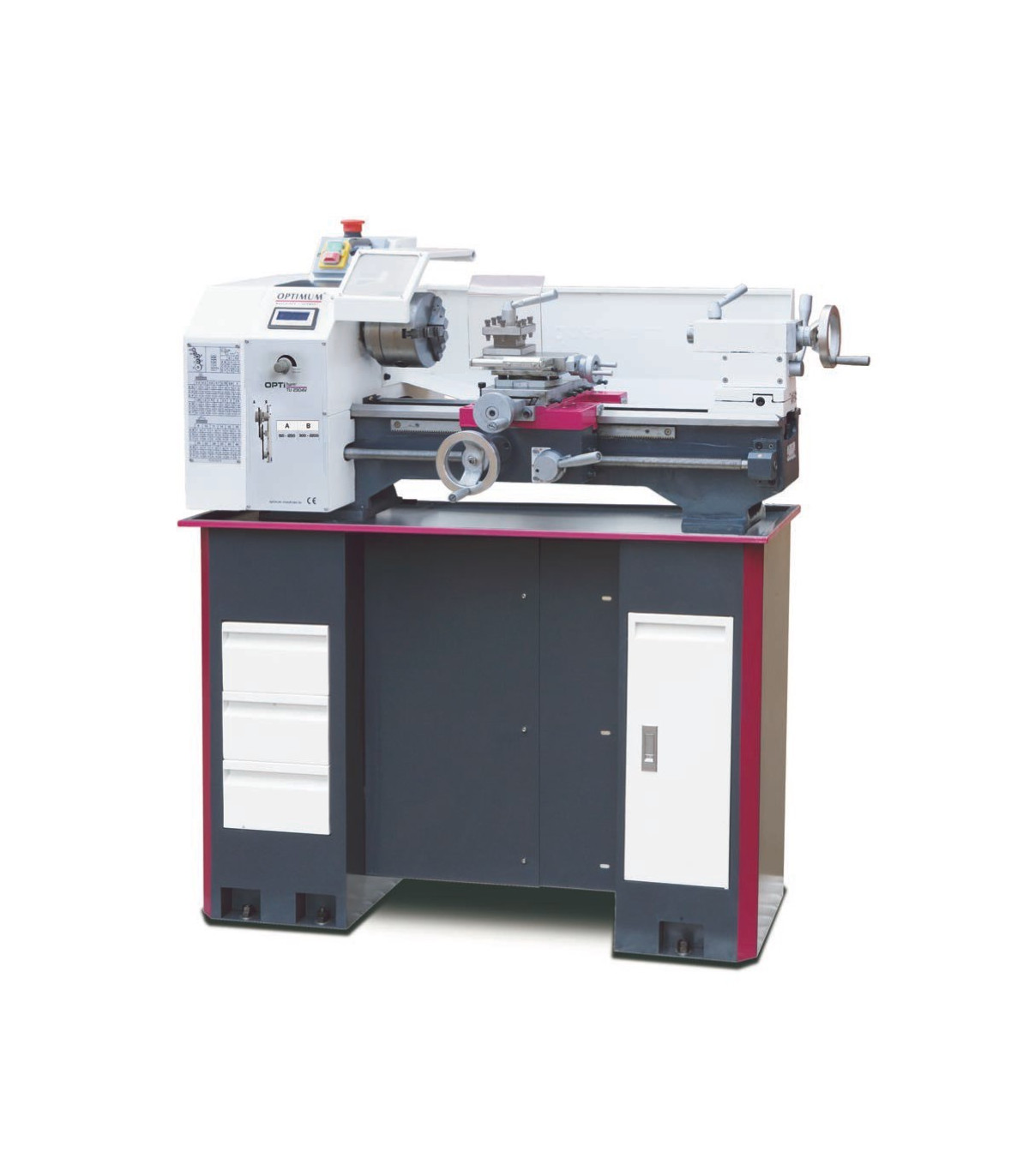

Torno completamente equipado TU 2304 OPTIMUM. O torno TU 2304 OPTIMUM é um equipamento completo que garante processamento preciso com concentricidade ≤ 0,009 mm. Oferece rotação direita/esquerda, fusos trapezoidais e ajuste rápido sem ferramentas. Seu contraponto ajustável permite torneamento cônico e conta com volantes de escala fina. Com dimensões de 1090x585x510 mm e um peso de 111 kg, possui um potente motor de 0,75 kW e uma ampla gama de acessórios, mantendo seu valor ao longo do tempo.

CARACTERÍSTICAS

• Processamento preciso
• Guia de eixo Z temperada e retificada
• Concentricidade garantida da ponta do fuso ≤ 0,009 mm
• Concentricidade no mandril do torno ≤ 0,05 mm
• Fuso de avanço para corte de roscas ou torneamento longitudinal automático
• Rotação direita/esquerda comutável no painel de controle
• Fusos trapezoidais laminados em rolo
• Rolamento de empuxo
• Corrediça mecanizada com precisão
• Fuso de avanço montado em dois rolamentos sinterizados
• Todas as guias podem ser ajustadas por tiras de cunha.
• Volantes com escala fina ajustável 0,04 / 0,01 mm
• Contraponto para torneamento cônico ajustável ± 5 mm
• Contraponto e volante com escala fina ajustável de 0,02 mm
• Interruptor de parada de emergência
• Ajuste rápido, simples e sem ferramentas do contraponto por meio de uma alavanca de fixação
• Suporte quádruplo de aço
• Rolamento do fuso principal de classe de tolerância P5
• Ponta do fuso endurecida
• Conjunto de engrenagens intercambiáveis para corte de roscas incluído de série
• Ampla gama de acessórios
• Mantém seu valor

ESPECIFICAÇÕES TÉCNICAS

Dimensões e pesos

• Comprimento aprox. 1090 milímetros
• Largura/profundidade aprox. 585 milímetros
• Altura aprox. 510 milímetros
• Peso aproximado. 111 quilogramas

Dados elétricos

• Saída do motor de acionamento 0,75 kW
• Tensão de alimentação 230 V
• Frequência de rede 50 Hz

Passagens

• Passo métrico 0,4 – 3,5 mm/volta
• Número de passos métricos 14
• Campo imperial 44 – 8 Gg/1"
• Número de passos imperiais 14

Faixa de velocidade

• Número de marchas 6
• Faixa de velocidade 125 – 2000 min¯¹

Fuso

• Mandril de fuso cilíndrico Ø 72 mm
• Diâmetro do furo do fuso/diâmetro do passo da barra 20 milímetros
• Altura máxima do porta-ferramentas 14 milímetros
• Cono do fuso MK 3

Contraponto

• Arrojar MK 2
• Traço de pluma 70 milímetros

Eixos

• Corrediça superior de deslocamento 75 milímetros
• Carro transversal de viagem 120 milímetros
• Silla de carruagem de viagem 360 milímetros

Áreas de trabalho

• Altura máxima 115 milímetros
• Largura máxima 450 milímetros
• Diâmetro de giro sobre a bancada da máquina 230 milímetros
• Diâmetro de oscilação acima do carro de planeamento 128 milímetros
• Largura da cama 135 milímetros
• VPE 1

COMPONENTES/EMBALAGEM

Unidade: ud.

Unidade de embalagem: 1

• Plato de torno de três mordazas Ø 100 mm, excitação central
• Ponto de centragem fixo MK 2 e MK 3
• Mamparo
• Sartén para batatas fritas
• Porta-ferramentas quádruplo
• Conjunto de mudança de marchas
• Ferramenta operacional

PARA QUE TIPO DE TRABALHO É APROPRIADO

O Torno completamente equipado TU 2304 OPTIMUM é adequado para:

• Mecanização de peças
• Prototipagem
• Hobby e bricolagem
• Educação
• Indústria artesanal

CERTIFICAÇÃO

- DIN EN 55011: A norma DIN EN 55011 refere-se aos limites e métodos de medição da emissão de interferências eletromagnéticas de equipamentos industriais, científicos e médicos. Esta norma estabelece critérios para garantir que os dispositivos não gerem interferências que possam afetar outros equipamentos eletrônicos e também define os níveis permitidos de radiação eletromagnética. É essencial para garantir a conformidade no design e uso de equipamentos que operam em ambientes onde a compatibilidade eletromagnética é crucial.
