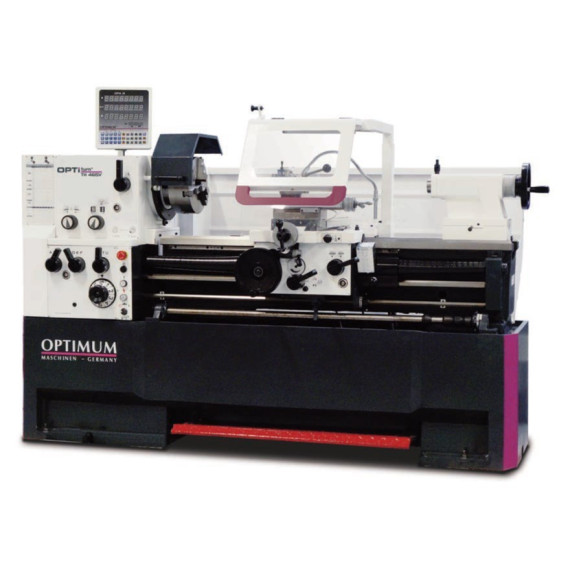

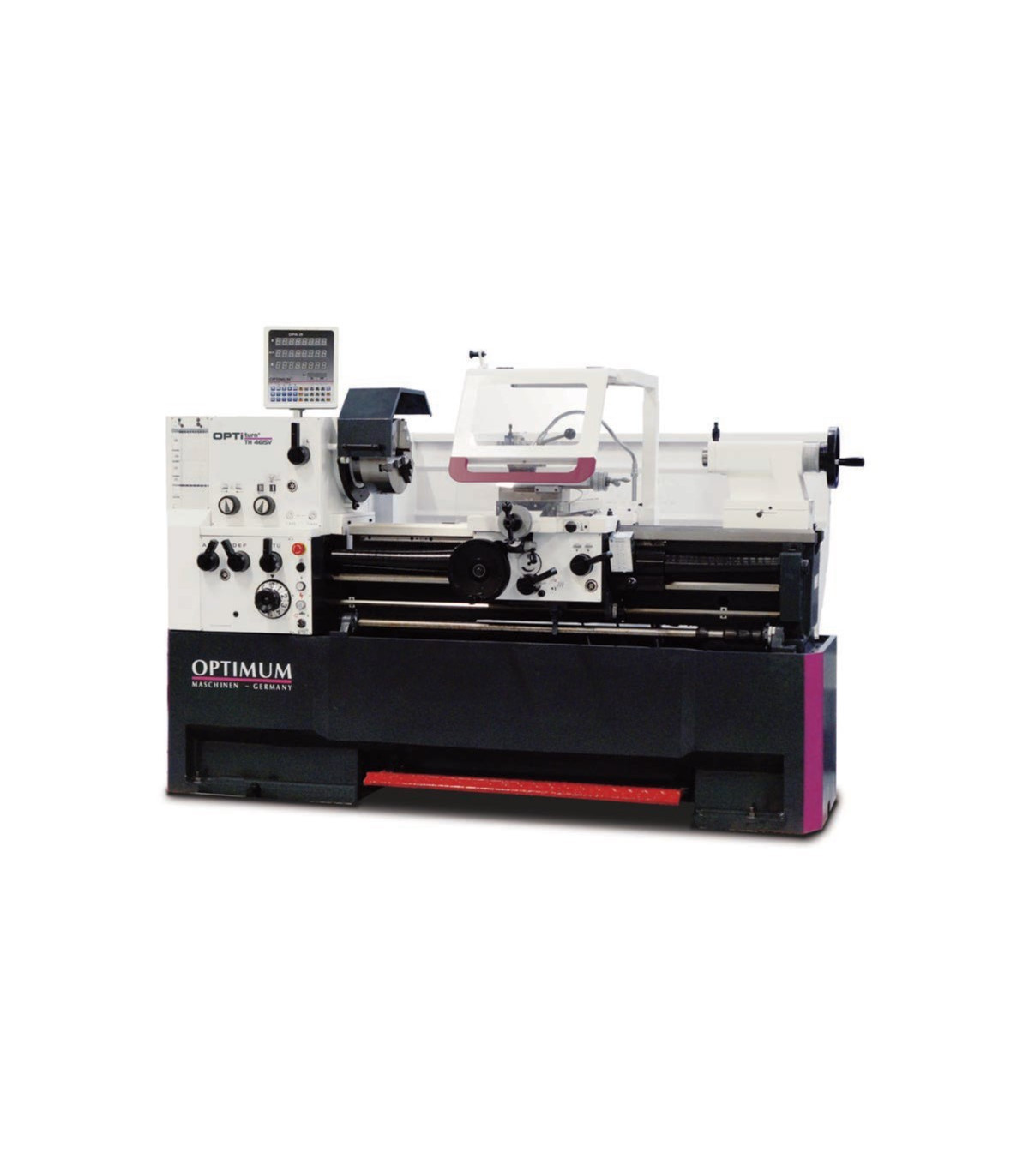

Torno de bancada con cambio rápido de serie TH 4610D OPTIMUM

Torno de bancada con cambio rápido de serie TH 4610D OPTIMUM. El torno de bancada TH 4610D OPTIMUM destaca por su precisión y robustez. Con una guía de eje Z templada, garantiza una concentricidad de ≤ 0,015 mm. Su sistema de lubricación central y funcionamiento en baño de aceite aseguran durabilidad. Además, cuenta con un reductor de avance de alta velocidad y volantes ajustables para un manejo eficiente. Con dimensiones de 2215x1065x1550 mm y un peso de 1645 kg, es ideal para trabajos exigentes. Su electrónica de seguridad y protección contra virutas lo hacen seguro y funcional.

CARACTERÍSTICAS

• Guía de eje Z templada y rectificada
• Concentricidad garantizada de la punta del husillo ≤ 0,015 mm
• Los ejes, las ruedas y el husillo principal funcionan en un baño de aceite.
• Tapa del tornillo de avance
• Corredera mecanizada con precisión
• Todas las guías se pueden ajustar mediante gibs.
• Corte mecánico de avance longitudinal de la corredera de la bancada con cuatro excéntricas ajustables
• Rotación derecha/izquierda en la corredera de la cama conmutable mediante husillo de conmutación
• Electrónica de seguridad de dos canales
• Lubricación central en la corredera de la cama
• Rango de ajuste de la corredera superior ± 90
• Ruedas dentadas de marcha suave, templadas y rectificadas, montadas sobre 2 cojinetes de rodillos cónicos de precisión ajustables
• Interruptor con cálculo del ciclo de vida, probado según la norma EN ISO 13849
• Gran protección contra virutas con lámpara de máquina LED integrada
• Volantes con escala fina ajustable 0,04 / 0,02 mm
• Volantes de seguridad con función de desembrague según EN23125 en los ejes X y Z
• Reductor de avance de alta velocidad de diseño cerrado, ruedas dentadas y ejes templados y rectificados, funcionando en baño de aceite en cojinetes de precisión.
• Escala del reloj roscado ajustable
• Contrapunto para torneado cónico ajustable ± 10 mm
• Contrapunto y volante con escala fina ajustable de 0,025 mm
• Ajuste rápido, sencillo y sin herramientas del contrapunto mediante una palanca de sujeción
• Tendido de cables mediante cadena portacables
• Lecho de prisma fuertemente acanalado, templado por inducción y rectificado con precisión de fundición gris
• Dispositivo de refrigeración con depósito de refrigerante separado con indicador de nivel y separador de aceite; vaciado y limpieza fáciles y completos según DIN
• Dispositivo de parada de emergencia con accionamiento por el pie

ESPECIFICACIONES TÉCNICAS

Sistema de lubricante de refrigeración

• Salida de la bomba de refrigerante 125 vatios

Dimensiones y pesos

• Longitud aprox. 2215 milímetros
• Ancho/profundidad aprox. 1065 milímetros
• Altura aprox. 1550 milímetros
• Peso aproximado. 1645 kilogramos

Datos eléctricos

• Salida del motor de accionamiento 5,5 kW
• Valor nominal total 5,8 kW
• Tensión de alimentación 400 voltios
• Frecuencia de red 50 Hz

Alimentación

• Rango de alimentación longitudinal 0,031 – 1,7 mm/rev
• Número de avances longitudinales 42
• Gama de alimentación plana 0,014 – 0,784 mm/rev
• Número de alimentaciones planas 42

Parcelas

• Paso métrico 0,1 – 14 mm/rev
• Número de pasos métricos 41
• Campo imperial 112 – 2 Gg/1"
• Número de pasos imperiales 41
• Paso diametral 4 – 112 ppp
• Número de pasos diametrales 50
• Paso de rosca modular 0,1 – 7 mm/rev
• Número de pasos de rosca modulares 34

Rango de velocidad

• Número de marchas 12
• Rango de velocidad 25 – 2000 min¯¹

Huso

• Mandril de husillo Cerradura de leva DIN ISO 702-2 n.º 6
• Diámetro del orificio del husillo/diámetro del paso de la varilla 58 milímetros
• Altura máxima del portaherramientas 25 milímetros
• Cono del husillo MT 6

Contrapunto

• Arrojar MT 4
• Trazo de pluma 130 milímetros
• Diámetro de la pluma 60 milímetros

Ejes

• Corredera superior de desplazamiento 125 milímetros
• Carro transversal de viaje 285 milímetros
• Silla de montar para carruaje de viaje 755 milímetros

Áreas de trabajo

• Altura máxima 230 milímetros
• Ancho máximo 1060 milímetros
• Diámetro de giro sobre la bancada de la máquina 460 milímetros
• Diámetro de oscilación en el puente de la cama 690 milímetros
• Diámetro de oscilación por encima del carro de planeamiento 270 milímetros
• Longitud de giro en el puente de la cama 240 milímetros
• Ancho de la cama 300 milímetros
• VPE 1

COMPONENTES/EMBALAJE

Unidad: ud.

Unidad de embalaje: 1

• Luneta fija de apertura Ø 25 - Ø 178 mm
• Luneta giratoria apertura Ø 19 - Ø 114 mm
• Luz LED para máquina
• Adaptador MK6-MK4
• Punto central no giratorio MK4
• Punto central MK4 no giratorio, pero resistente a la temperatura
• Soporte de acero de cambio rápido SWH 5-B
• Soporte de acero 25 x 120 tipo D para cincel cuadrado de 20 mm
• Observación del hilo
• Juego de engranajes intercambiables
• Engranajes para calibre de roscado (métrico)
• Llenado inicial de la máquina con aceite de calidad
• Herramienta operativa

EQUIPO

Indicador de posición digital DPA 31 Plus

PARA QUÉ TIPO DE TRABAJO ES APROPIADO

El Torno de bancada con cambio rápido de serie TH 4610D OPTIMUM es adecuado para:

• Mecanizado de piezas
• Prototipado
• Bricolaje
• Educación
• Industria artesanal

CERTIFICACIÓN

- EN ISO 13849: La norma EN ISO 13849 se centra en la seguridad de los sistemas de control relacionados con máquinas, estableciendo requisitos para el diseño y evaluación de estos sistemas para asegurar un funcionamiento seguro y minimizar riesgos de fallos que puedan causar lesiones o daños. Define niveles de rendimiento (PL) que deben alcanzarse según el riesgo, considerando la probabilidad y consecuencias de fallos, y abarca aspectos como la redundancia y el diagnóstico del sistema para garantizar su fiabilidad en el entorno laboral.

- DIN ISO 702-2 N° 5: La norma DIN ISO 702-2 N° 5 trata sobre la clasificación y etiquetado de productos químicos, asegurando que la información sobre peligros y medidas de seguridad sea clara y comprensible para los usuarios.

- EN 23125: La norma EN 23125 aborda la seguridad en la manipulación de materiales a granel, estableciendo requisitos para el diseño y uso de equipos, garantizando la seguridad de los operadores y minimizando riesgos.
