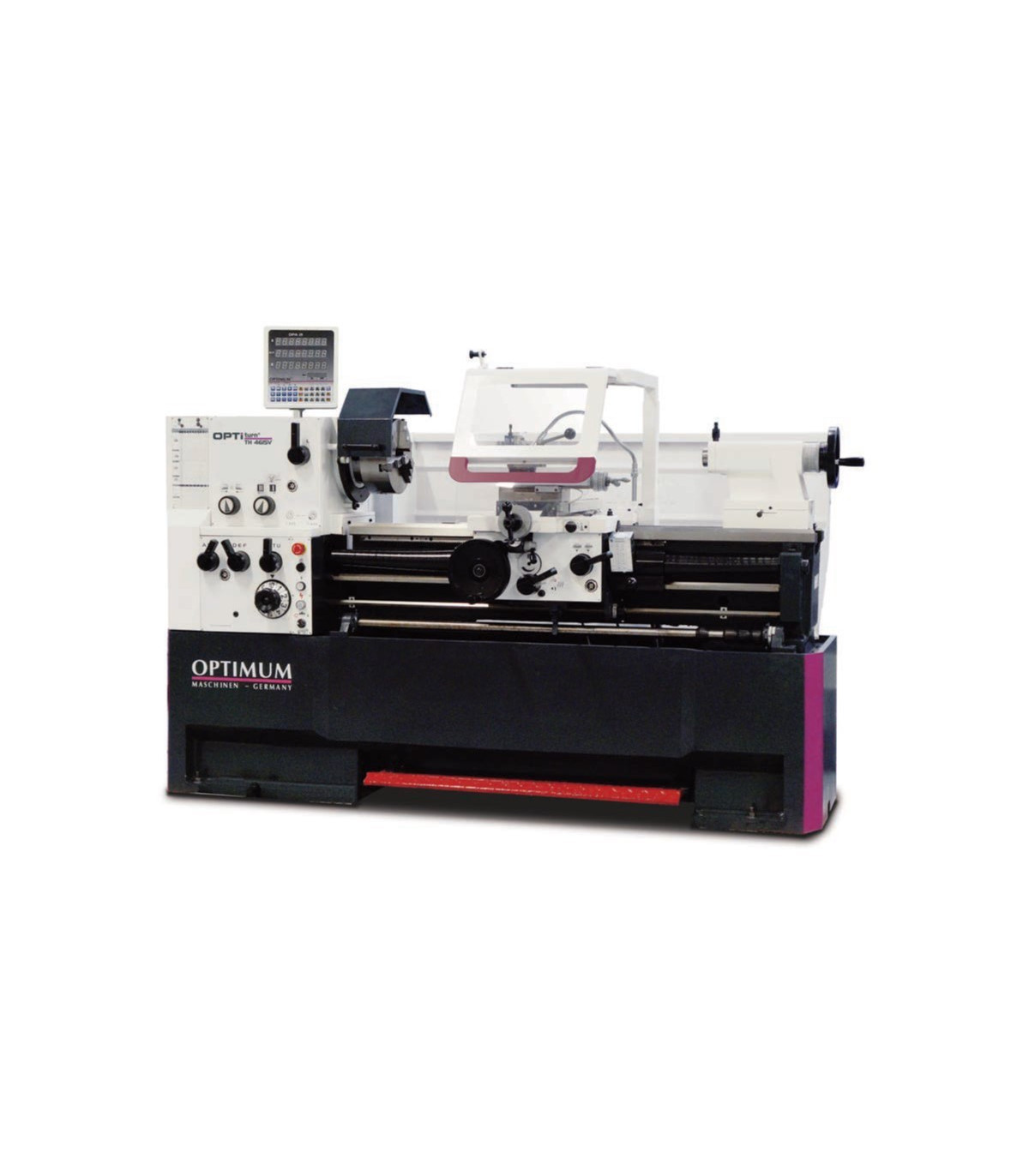

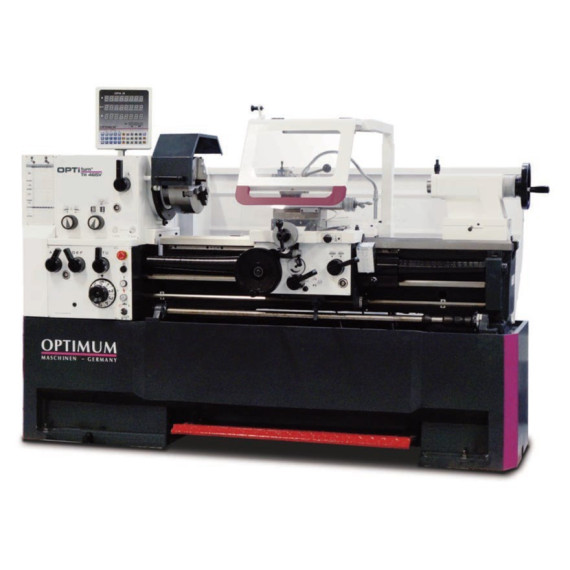

Tornio da banco con cambio rapido serie TH 4610D OPTIMUM

Tornio da banco con cambio rapido della serie TH 4610D OPTIMUM. Il tornio da banco TH 4610D OPTIMUM si distingue per la sua precisione e robustezza. Con una guida dell'asse Z temprata, garantisce una concentricità di ≤ 0,015 mm. Il suo sistema di lubrificazione centrale e il funzionamento in bagno d'olio assicurano durabilità. Inoltre, è dotato di un riduttore di avanzamento ad alta velocità e volanti regolabili per una gestione efficiente. Con dimensioni di 2215x1065x1550 mm e un peso di 1645 kg, è ideale per lavori impegnativi. La sua elettronica di sicurezza e protezione contro i trucioli lo rendono sicuro e funzionale.

CARATTERISTICHE

• Guida dell'asse Z temprata e rettificata
• Concentricità garantita della punta del mandrino ≤ 0,015 mm
• Gli assi, le ruote e il mandrino principale funzionano in un bagno d'olio.
• Coperchio della vite di avanzamento
• Slitta meccanizzata con precisione
• Tutte le guide possono essere regolate tramite gibs.
• Taglio meccanico di avanzamento longitudinale della slitta del banco con quattro eccentriche regolabili
• Rotazione destra/sinistra nella slitta del letto commutabile tramite mandrino di commutazione
• Elettronica di sicurezza a due canali
• Lubrificazione centrale nella slitta del letto
• Intervallo di regolazione della slitta superiore ± 90
• Ruote dentate a movimento fluido, temprate e rettificate, montate su 2 cuscinetti a rulli conici di precisione regolabili
• Interruttore con calcolo del ciclo di vita, testato secondo la norma EN ISO 13849
• Grande protezione contro i trucioli con lampada LED integrata
• Volanti con scala fine regolabile 0,04 / 0,02 mm
• Volanti di sicurezza con funzione di disinnesto secondo EN23125 sugli assi X e Z
• Riduttore di avanzamento ad alta velocità di design chiuso, ruote dentate e assi temprati e rettificati, funzionanti in bagno d'olio in cuscinetti di precisione.
• Scala del quadrante filettata regolabile
• Contropunta per tornitura conica regolabile ± 10 mm
• Contropunta e volante con scala fine regolabile di 0,025 mm
• Regolazione rapida, semplice e senza attrezzi della contropunta tramite leva di bloccaggio
• Cablaggio tramite catena portacavi
• Letto a prisma fortemente scanalato, temprato per induzione e rettificato con precisione in ghisa grigia
• Dispositivo di raffreddamento con serbatoio di refrigerante separato con indicatore di livello e separatore d'olio; svuotamento e pulizia facili e complete secondo DIN
• Dispositivo di arresto di emergenza azionato a pedale

SPECIFICHE TECNICHE

Sistema di lubrificante di raffreddamento

• Uscita della pompa di refrigerante 125 watt

Dimensioni e pesi

• lunghezza circa 2215 millimetri
• Larghezza/profondità circa 1065 millimetri
• Altezza circa 1550 millimetri
• Peso approssimativo. 1645 chilogrammi

Dati elettrici

• Uscita del motore di azionamento 5,5 kW
• Valore nominale totale 5,8 kW
• Tensione di alimentazione 400 volt
• Frequenza di rete 50 Hz

Alimentazione

• Intervallo di alimentazione longitudinale 0,031 – 1,7 mm/giro
• Numero di avanzamenti longitudinali 42
• Gamma di alimentazione piana 0,014 – 0,784 mm/giro
• Numero di alimentazioni piane 42

Passi

• Passo metrico 0,1 – 14 mm/giro
• Numero di passi metrici 41
• Campo imperiale 112 – 2 Gg/1"
• Numero di passi imperiali 41
• Passo diametrale 4 – 112 ppp
• Numero di passi diametrali 50
• Passo di filettatura modulare 0,1 – 7 mm/giro
• Numero di passi di filettatura modulari 34

Intervallo di velocità

• Numero di marce 12
• Intervallo di velocità 25 – 2000 min¯¹

Mandrino

• Mandrino del mandrino Blocco a leva DIN ISO 702-2 n. 6
• Diametro del foro del mandrino/diametro del passaggio della barra 58 millimetri
• Altezza massima del portautensili 25 millimetri
• Cono del mandrino MT 6

Contropunta

• Getto MT 4
• Tratto di penna 130 millimetri
• Diametro della penna 60 millimetri

Assi

• Slitta superiore di spostamento 125 millimetri
• Carro trasversale di viaggio 285 millimetri
• Sella per carro di viaggio 755 millimetri

Aree di lavoro

• Altezza massima 230 millimetri
• Larghezza massima 1060 millimetri
• Diametro di rotazione sul banco della macchina 460 millimetri
• Diametro di oscillazione nel ponte del letto 690 millimetri
• Diametro di oscillazione sopra il carro di pianificazione 270 millimetri
• lunghezza di rotazione nel ponte del letto 240 millimetri
• Larghezza del letto 300 millimetri
• VPE 1

COMPONENTI/IMBALLAGGIO

Unità: ud.

Unità di imballaggio: 1

• Contropunta fissa di apertura Ø 25 - Ø 178 mm
• Contropunta girevole apertura Ø 19 - Ø 114 mm
• Luce LED per macchina
• Adattatore MK6-MK4
• Punto centrale non girevole MK4
• Punto centrale MK4 non girevole, ma resistente alla temperatura
• Supporto in acciaio a cambio rapido SWH 5-B
• Supporto in acciaio 25 x 120 tipo D per scalpello quadrato di 20 mm
• Osservazione del filo
• Gioco di ingranaggi intercambiabili
• Ingranaggi per calibro di filettatura (metrico)
• Riempimento iniziale della macchina con olio di qualità
• Strumento operativo

ATTREZZATURA

Indicatore di posizione digitale DPA 31 Plus

PER QUALE TIPO DI LAVORO È ADATTO

Il tornio da banco con cambio rapido della serie TH 4610D OPTIMUM è adatto per:

• Meccanizzazione di pezzi
• Prototipazione
• Fai da te
• Istruzione
• Industria artigianale

CERTIFICAZIONE

- EN ISO 13849: La norma EN ISO 13849 si concentra sulla sicurezza dei sistemi di controllo relativi alle macchine, stabilendo requisiti per la progettazione e la valutazione di questi sistemi per garantire un funzionamento sicuro e minimizzare i rischi di guasti che possano causare infortuni o danni. Definisce livelli di prestazione (PL) che devono essere raggiunti in base al rischio, considerando la probabilità e le conseguenze dei guasti, e comprende aspetti come la ridondanza e la diagnostica del sistema per garantire la sua affidabilità nell'ambiente di lavoro.

- DIN ISO 702-2 N° 5: La norma DIN ISO 702-2 N° 5 tratta della classificazione e dell'etichettatura dei prodotti chimici, assicurando che le informazioni sui pericoli e le misure di sicurezza siano chiare e comprensibili per gli utenti.

- EN 23125: La norma EN 23125 affronta la sicurezza nella manipolazione di materiali sfusi, stabilendo requisiti per la progettazione e l'uso di attrezzature, garantendo la sicurezza degli operatori e minimizzando i rischi.
