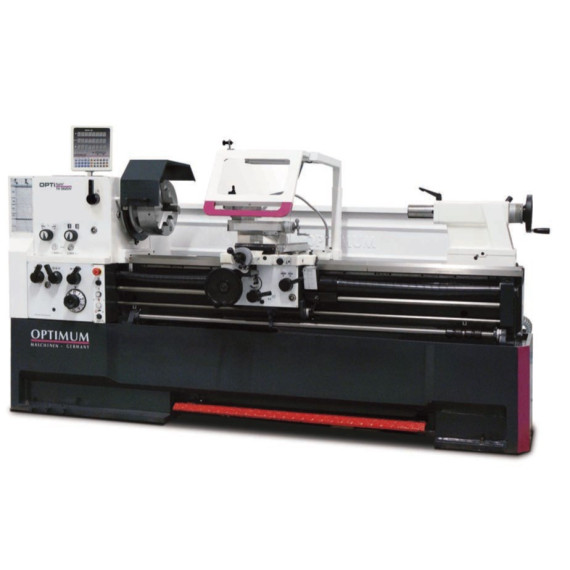

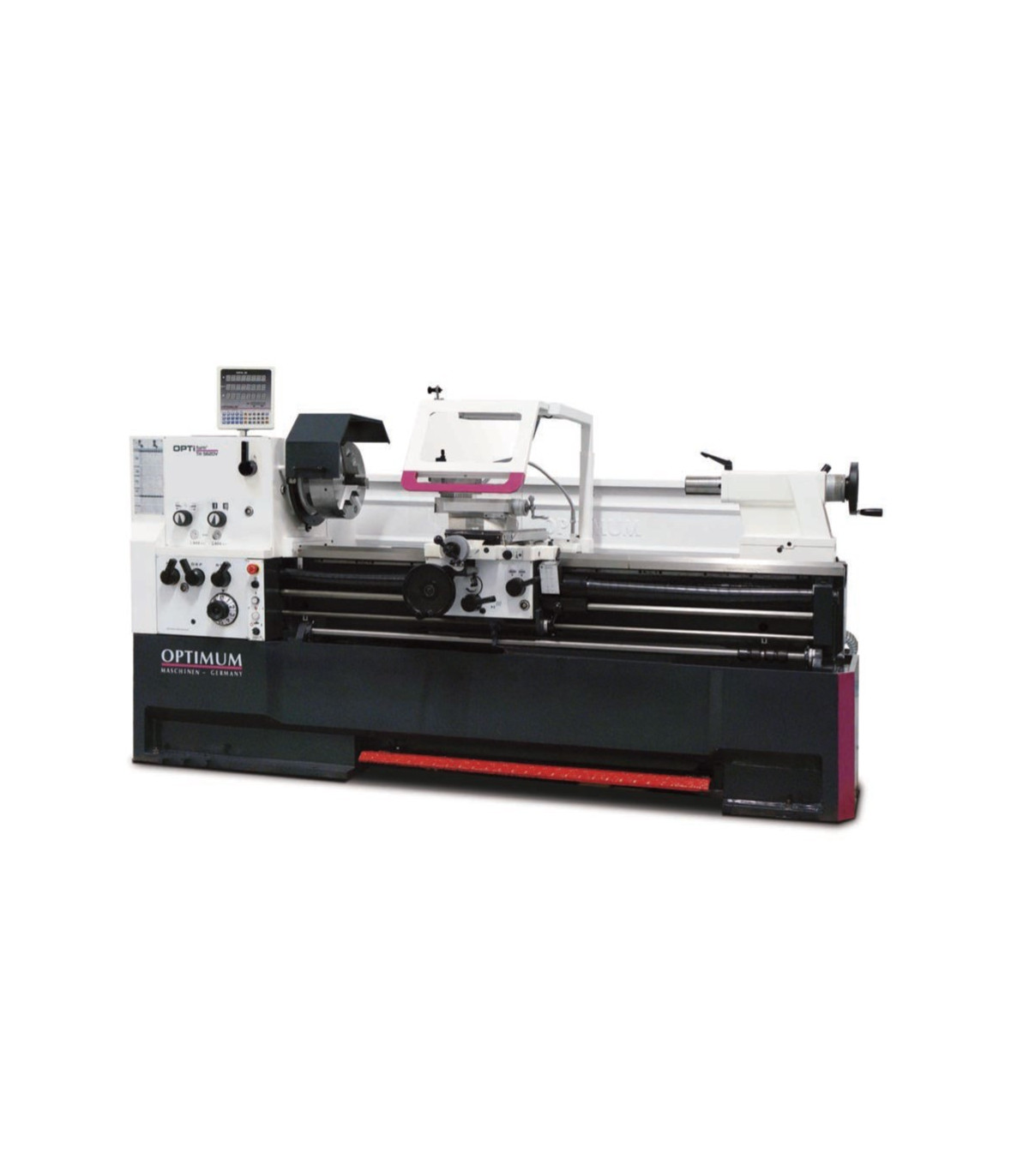

Torno de bancada con transmisión electrónica TH 5620D OPTIMUM

Torno de bancada con transmisión electrónica TH 5620D OPTIMUM. El torno de bancada TH 5620D OPTIMUM destaca por su transmisión electrónica y precisión, con una concentricidad de ≤ 0,015 mm. Ofrece guías ajustables, lubricación central y un contrapunto fácil de manejar. Su diseño robusto incluye un sistema de refrigeración eficiente y seguridad avanzada, ideal para trabajos exigentes en metal. Con ejes y ruedas funcionando en baño de aceite, garantiza durabilidad y un manejo seguro en diversas aplicaciones.

CARACTERÍSTICAS

• Guía de eje Z templada y rectificada
• Concentricidad garantizada de la punta del husillo ≤ 0,015 mm
• Portahusillo Camlock DIN ISO 702-2 N° 8
• Tapa del tornillo de avance
• Corredera mecanizada con precisión
• Todas las guías se pueden ajustar mediante gibs.
• Rotación derecha/izquierda en la corredera de la cama conmutable mediante husillo de conmutación
• Electrónica de seguridad de dos canales
• Lubricación central en la corredera de la cama
• Rango de ajuste de la corredera superior ± 90
• El husillo principal funciona en baño de aceite
• Ejes y ruedas funcionando en baño de aceite
• Ruedas dentadas de marcha suave, templadas, rectificadas y montadas con 2 rodamientos de rodillos cónicos de precisión ajustables.
• Interruptor con cálculo del ciclo de vida, probado según la norma EN ISO 13849
• Volantes con escala fina ajustable 0,04 / 0,02 mm
• Volantes de seguridad con función de desembrague según EN23125 en los ejes X y Z
• Engranajes y ejes templados y rectificados, funcionando en baño de aceite en cojinetes de precisión.
• Palanca selectora claramente dispuesta para cambiar las velocidades de avance
• Diseño cerrado de la caja de engranajes de alimentación de alta velocidad
• Interruptor de impacto de parada de emergencia, interruptor de protección del motor, interruptor principal bloqueable
• Dispositivo de parada de emergencia con accionamiento por el pie
• Contrapunto para torneado cónico ajustable ± 10 mm
• Contrapunto y volante con escala fina ajustable de 0,025 mm. Ajuste rápido, sencillo y sin herramientas mediante palanca de sujeción.
• Cadena portacables para un guiado cuidadoso de cables y mangueras
• Lecho de prisma fuertemente acanalado, templado por inducción y rectificado con precisión de fundición gris
• Dispositivo de refrigeración con depósito de refrigerante separado con indicador de nivel y separador de aceite; vaciado y limpieza fáciles y completos según DIN
• Escala ajustable del calibre de rosca

ESPECIFICACIONES TÉCNICAS

Sistema de lubricante de refrigeración

• Salida de la bomba de refrigerante 125 vatios

Dimensiones y pesos

• Longitud aprox. 3450 milímetros
• Ancho/profundidad aprox. 1150 milímetros
• Altura aprox. 1650 milímetros
• Peso aproximado. 2560 kilogramos

Datos eléctricos

• Salida del motor de accionamiento 7,5 kW
• Valor nominal total 8,5 kW
• Tensión de alimentación 400 voltios
• Frecuencia de red 50 Hz

Alimentación

• Rango de alimentación longitudinal 0,059 – 1,646 mm/rev
• Número de avances longitudinales 35
• Gama de alimentación plana 0,020 – 0,573 mm/rev
• Número de alimentaciones planas 35

Parcelas

• Paso métrico 0,2 – 14 mm/rev
• Número de pasos métricos 47
• Campo imperial 112 – 2 Gg/1"
• Número de pasos imperiales 60
• Paso diametral 4 – 112 ppp
• Número de pasos diametrales 50
• Paso de rosca modular 0,1 – 7 mm/rev
• Número de pasos de rosca modulares 34

Rango de velocidad

• Número de marchas 12
• Rango de velocidad 25 – 1600 min¯¹

Huso

• Mandril de husillo Cerradura de leva DIN ISO 702-2 n.º 8
• Diámetro del orificio del husillo/diámetro del paso de la varilla 80 milímetros
• Altura máxima del portaherramientas 25 milímetros
• Cono del husillo MT 7

Contrapunto

• Arrojar MK 5
• Trazo de pluma 180 milímetros
• Diámetro de la pluma 75 milímetros

Ejes

• Corredera superior de desplazamiento 130 milímetros
• Carro transversal de viaje 316 milímetros
• Silla de montar para carruaje de viaje 1710 milímetros

Áreas de trabajo

• Altura máxima 280 milímetros
• Ancho máximo 1910 milímetros
• Diámetro de giro sobre la bancada de la máquina 560 milímetros
• Diámetro de oscilación en el puente de la cama 790 milímetros
• Diámetro de oscilación por encima del carro de planeamiento 355 milímetros
• Longitud de giro en el puente de la cama 170 milímetros
• Ancho de la cama 350 milímetros
• VPE 1

COMPONENTES/EMBALAJE

Unidad: ud.

Unidad de embalaje: 1

• Paso de bisel fijo Ø máx. 165 mm
• Paso del bisel móvil Ø máx. 95 mm
• Luz LED para máquina
• TH 5615D-TH 5630D: Manguito reductor MK 7 / MK 5
• TH 5620V: Manguito reductor Ø 113 mm / MK 5
• Punto de centrado fijo MK 5
• Punto de centrado fijo y giratorio MK 5
• Soporte de acero de cambio rápido 7-C
• Soporte de acero 32 x 150 tipo D para cinceles cuadrados
• Calibre de roscado
• Llenado inicial de la máquina con aceite de calidad
• Juego de cambio de marchas
• Herramienta operativa

EQUIPO

Indicador de posición digital DPA 31 Plus

PARA QUÉ TIPO DE TRABAJO ES APROPIADO

El Torno de bancada con transmisión electrónica TH 5620D OPTIMUM es adecuado para:

• Mecanizado de piezas
• Prototipado
• Bricolaje
• Educación
• Industria artesanal

CERTIFICACIÓN

- EN ISO 13849: La norma EN ISO 13849 se centra en la seguridad de los sistemas de control relacionados con máquinas, estableciendo requisitos para el diseño y evaluación de estos sistemas para asegurar un funcionamiento seguro y minimizar riesgos de fallos que puedan causar lesiones o daños. Define niveles de rendimiento (PL) que deben alcanzarse según el riesgo, considerando la probabilidad y consecuencias de fallos, y abarca aspectos como la redundancia y el diagnóstico del sistema para garantizar su fiabilidad en el entorno laboral.

- EN 23125: La norma EN 23125 aborda la seguridad en la manipulación de materiales a granel, estableciendo requisitos para el diseño y uso de equipos, garantizando la seguridad de los operadores y minimizando riesgos.
