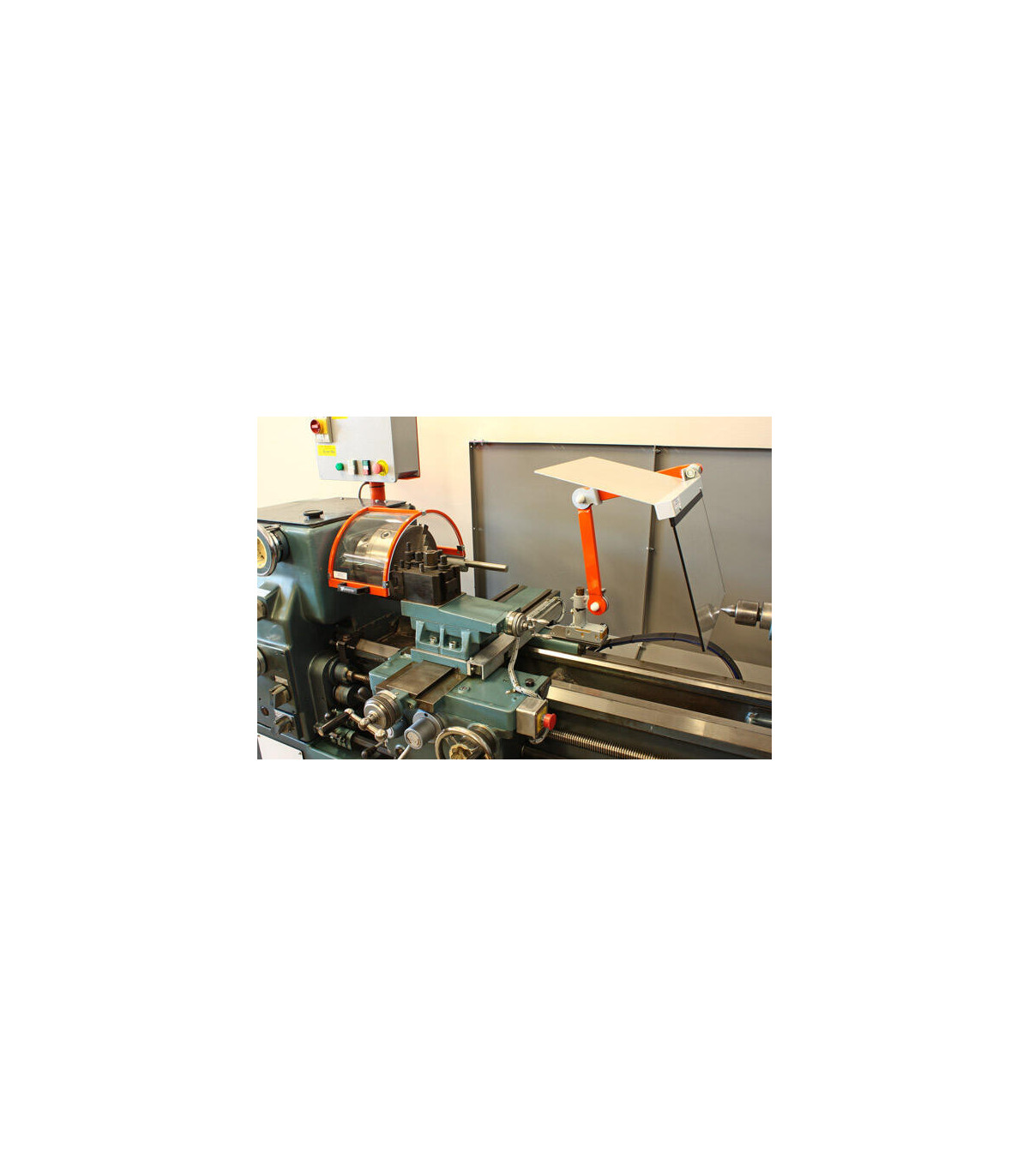

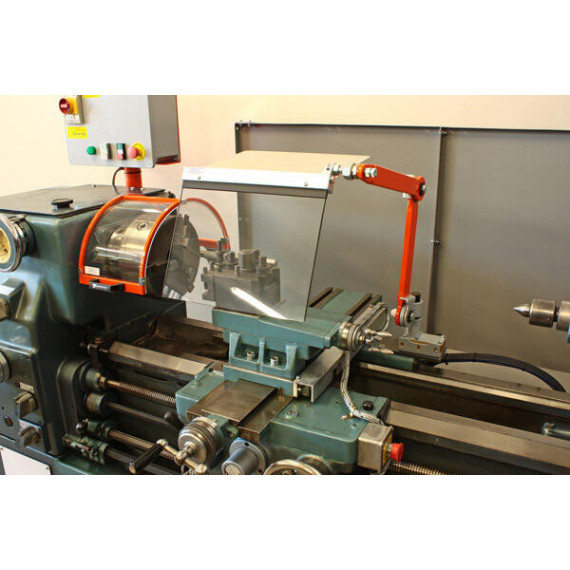

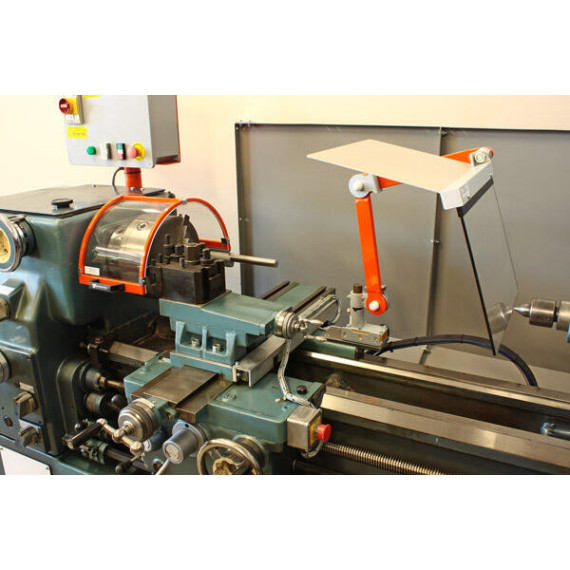

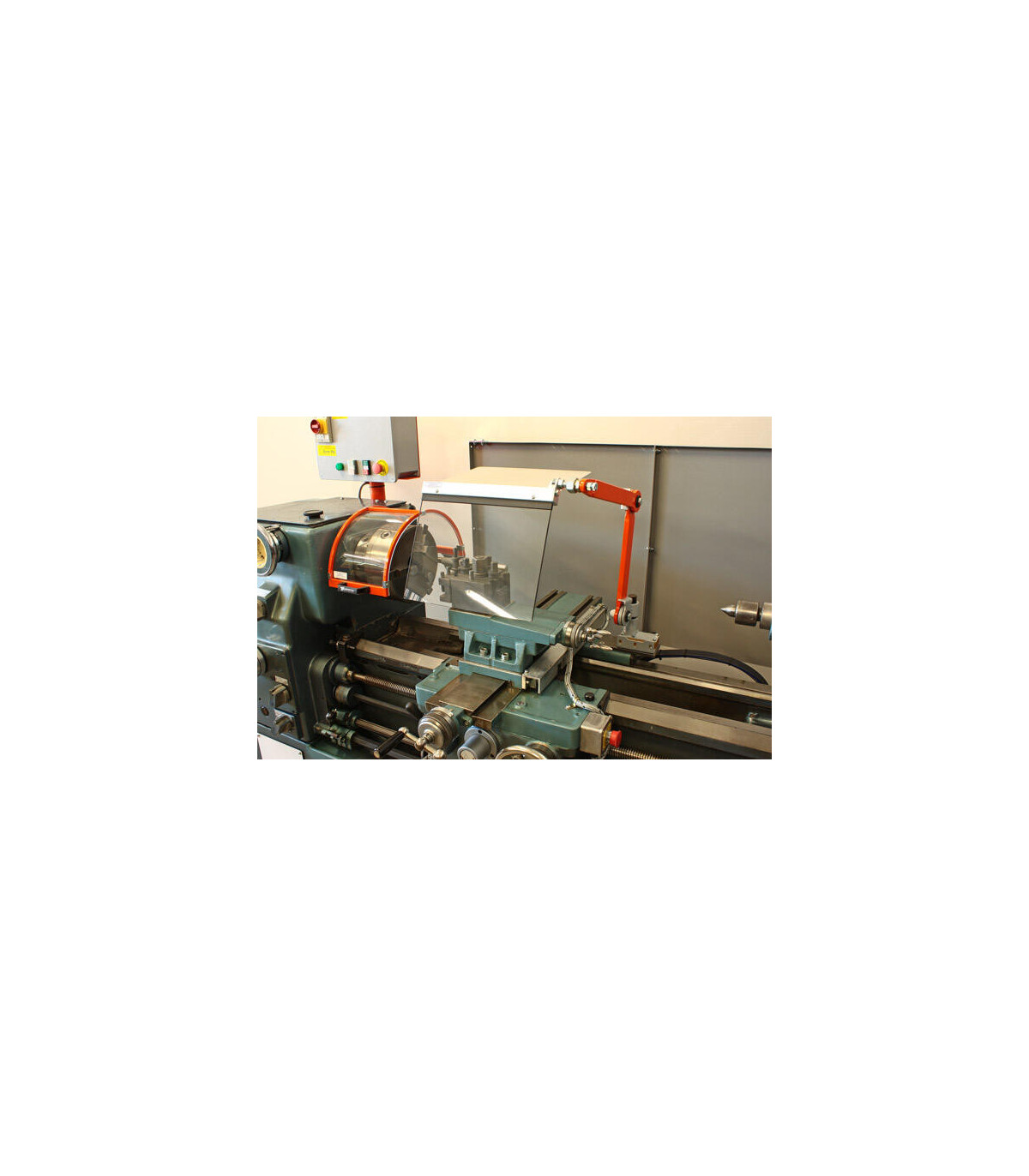

Pour chariot de tour

Élément multiréglable spécifique à installer sur le chariot longitudinal. Combiné avec la protection de sécurité du mandrin. Offre une grande protection à l'opérateur.

· Protège l'opérateur du contact direct avec les éléments rotatifs du mandrin, de la projection de copeaux et des lubrifiants-refroidissants.
· Se fixe derrière le chariot longitudinal. L'écran repose sur des bras articulés grâce à l'articulation à rotule, est totalement réglable et dispose d'un séparateur anti-copeaux.
· Complété par un micro-interrupteur de sécurité.

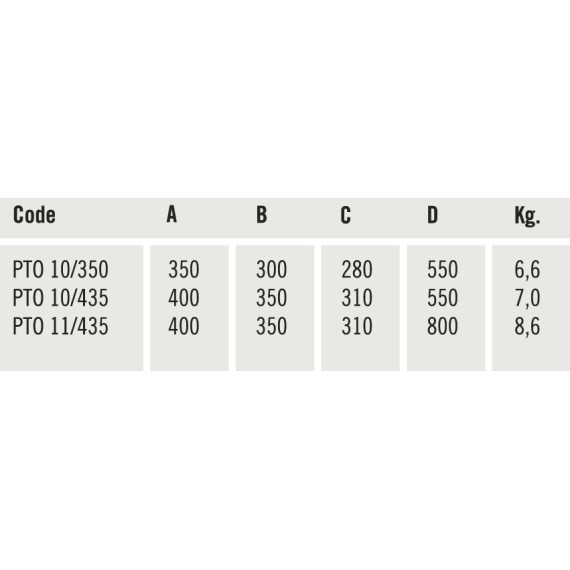

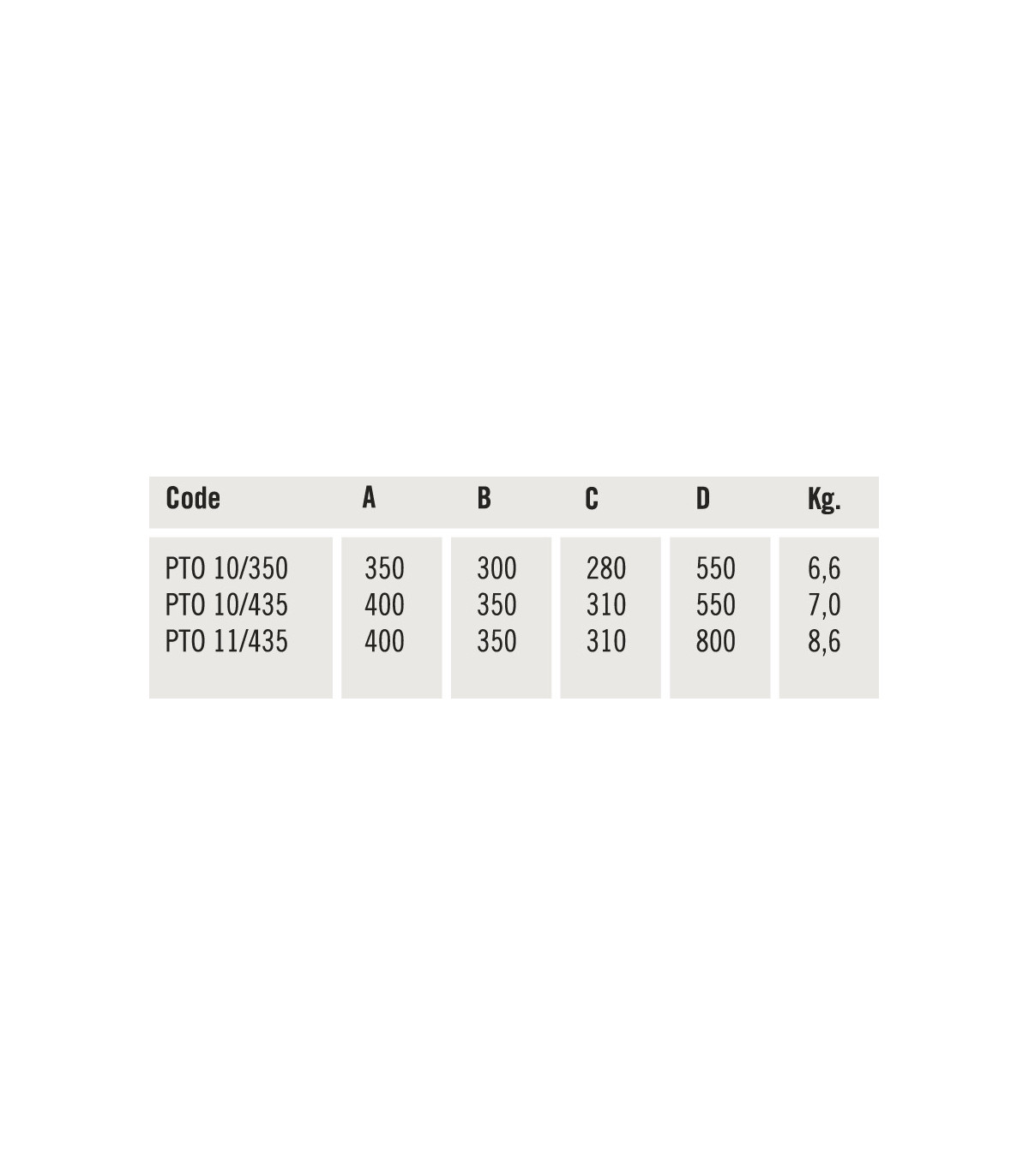

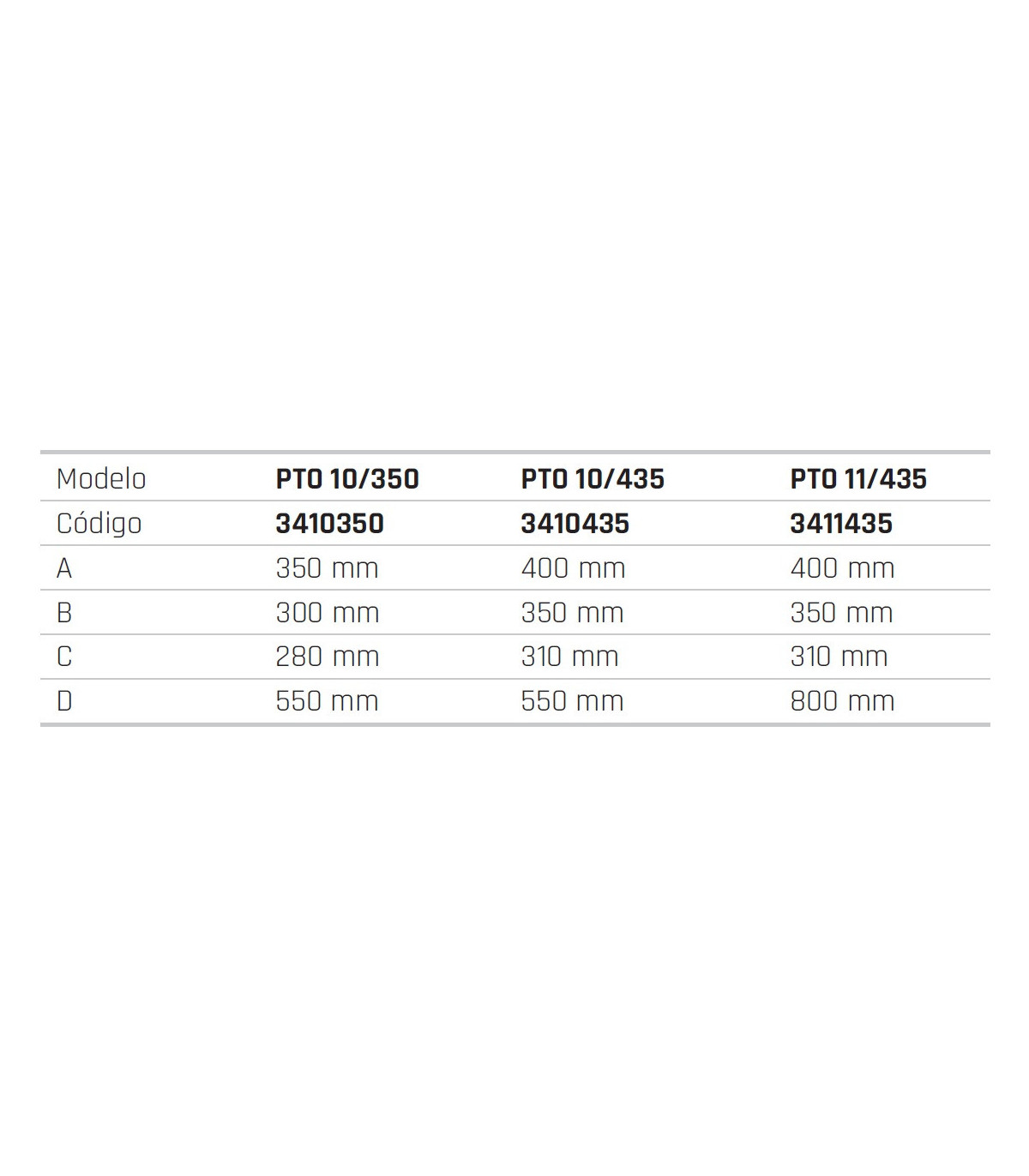

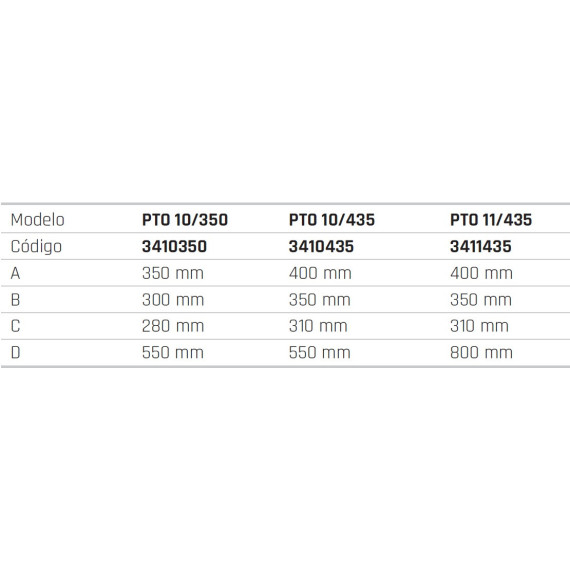

· PTO 11/435 est équipé d'un bras articulé avec trois éléments.

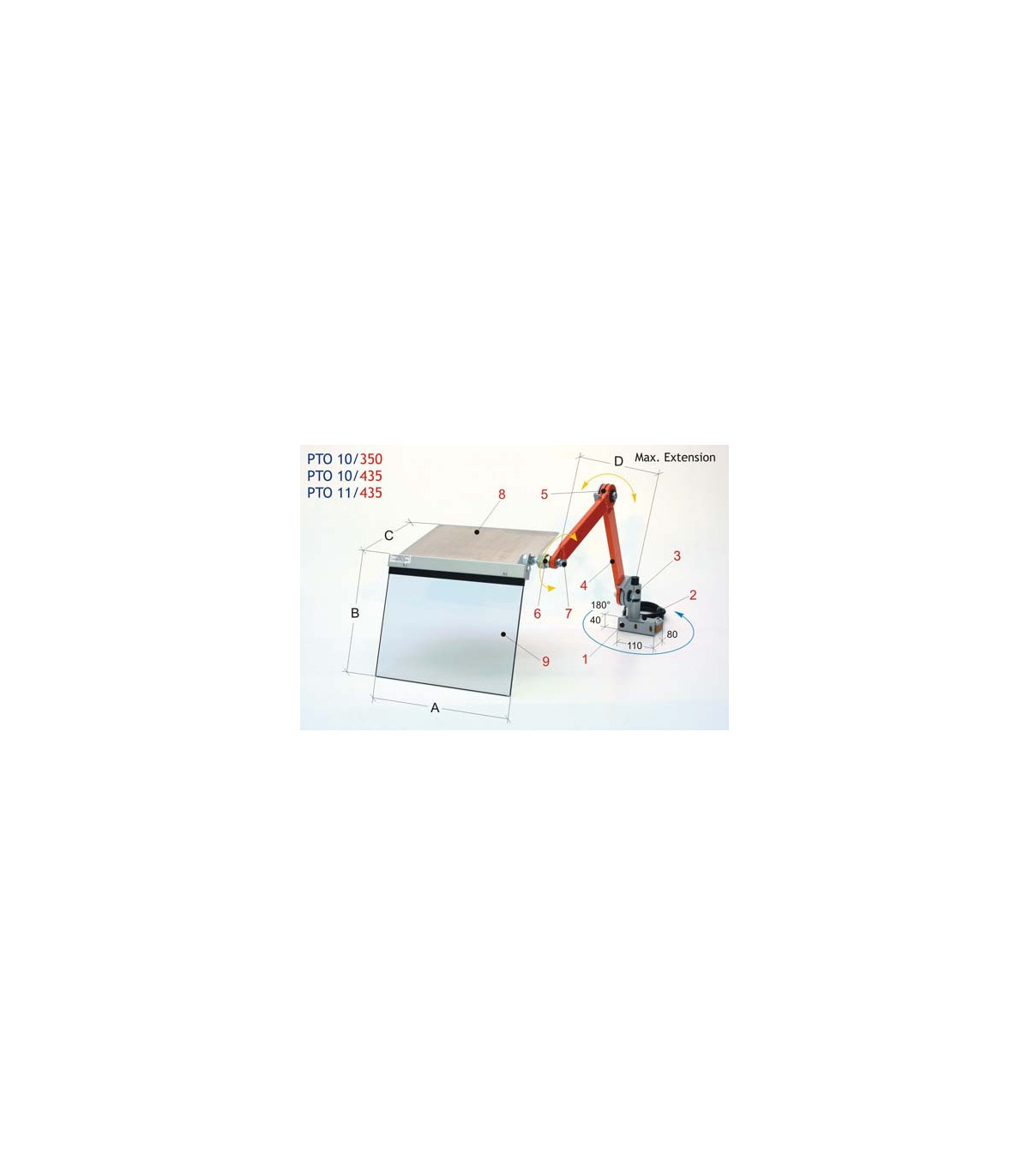

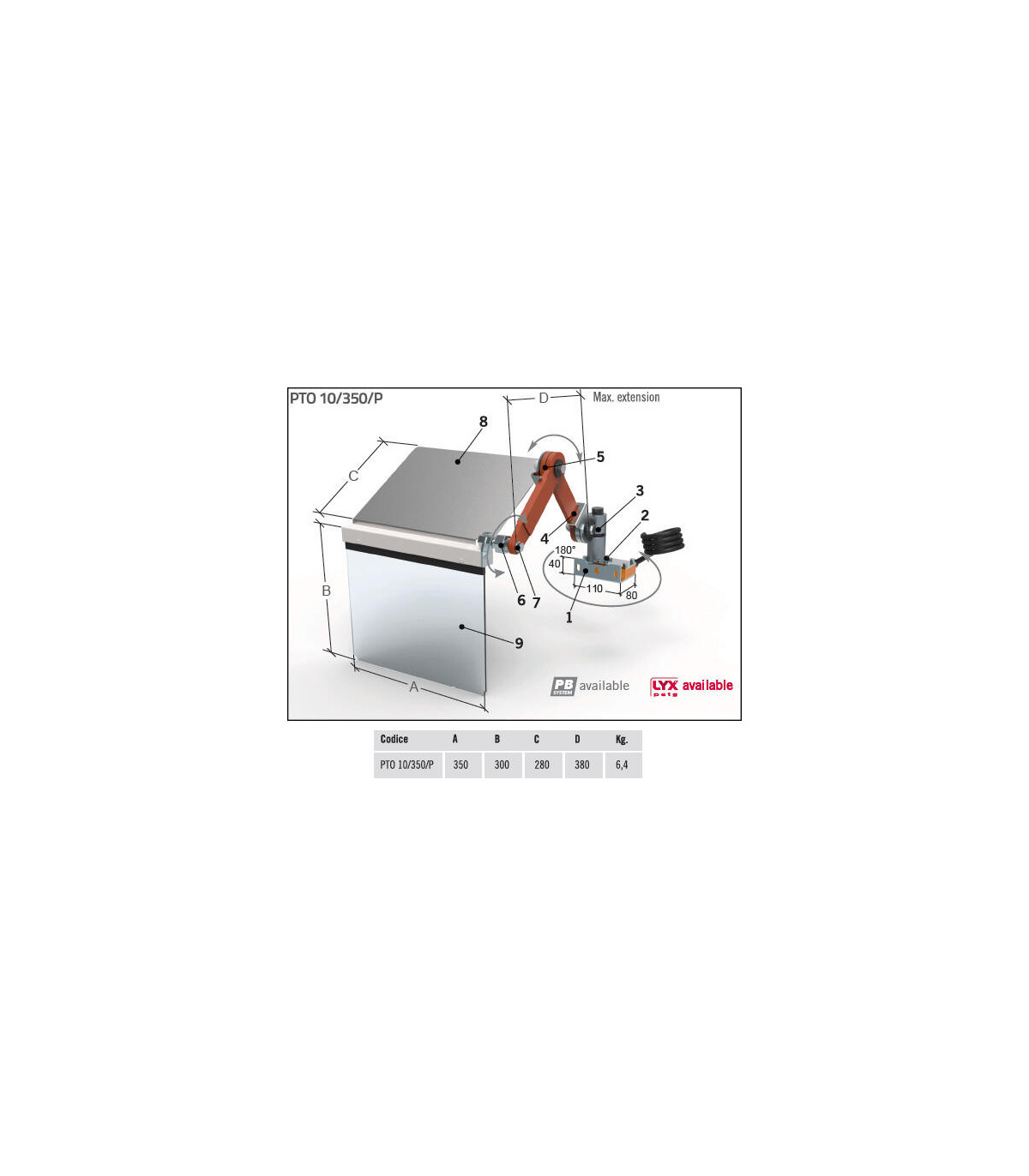

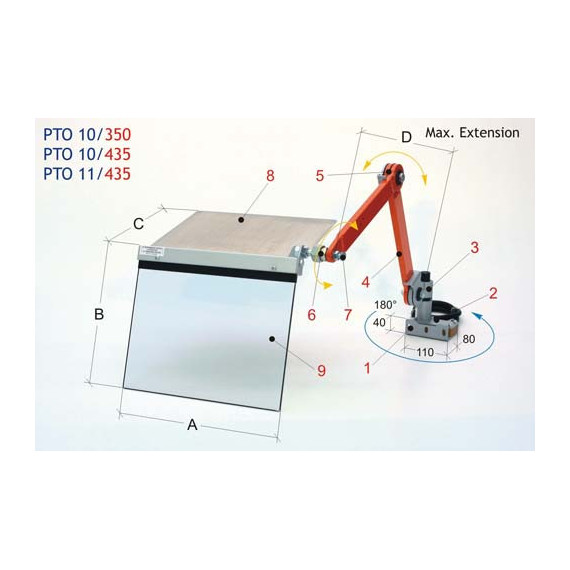

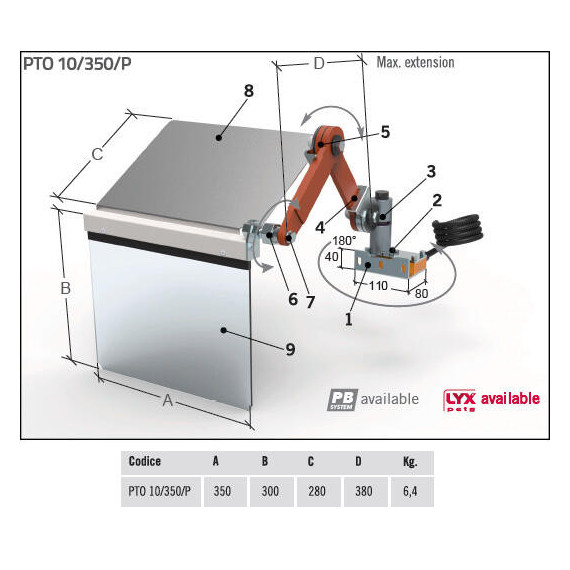

1 Étrier d'ancrage frontal et latéral.
2 Boîtier principal de l'interrupteur de sécurité avec rotation à 90°. n. 2 contacts NC.
3 Mors de réglage horizontal.
4 Bras articulés en acier tubulaire.
5 Articulation de friction avec disque de friction.
6 Articulation à rotule pour l'orientation de l'écran.
7 Vis de libération de l'articulation à rotule.
8 Séparateur anti-copeaux supérieur.
