Für Drehbankwagen

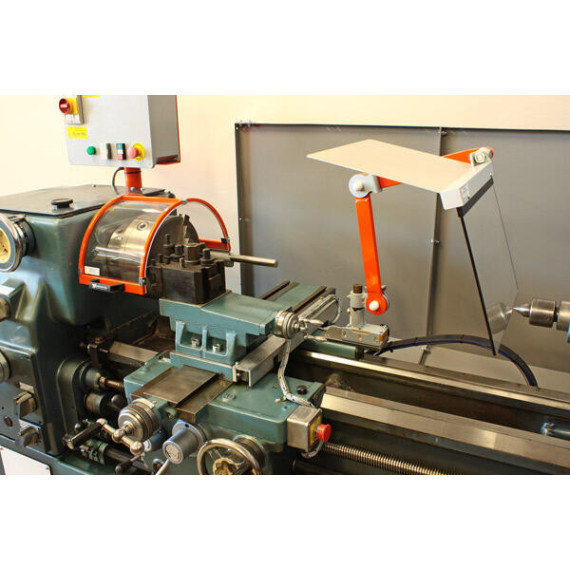

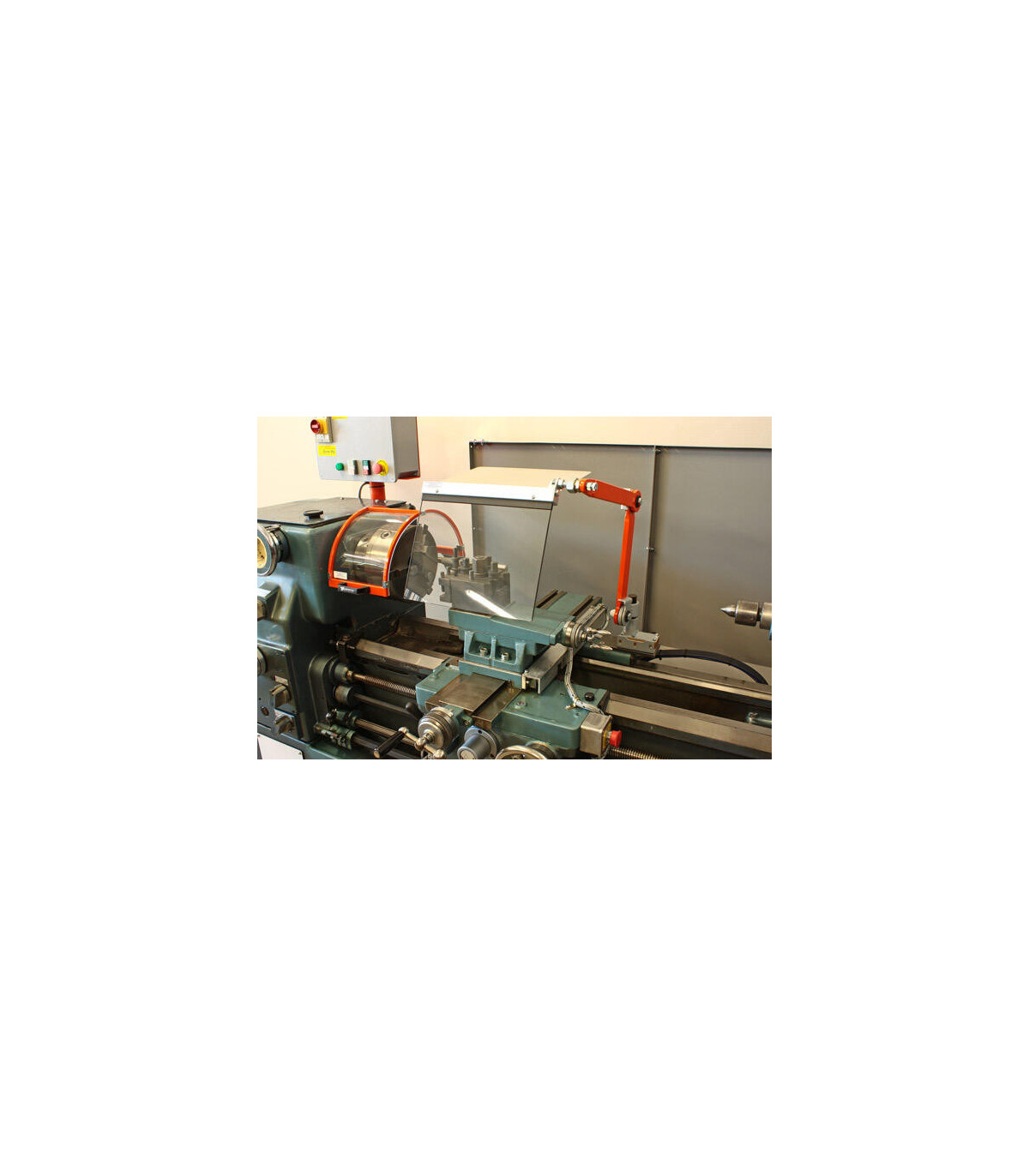

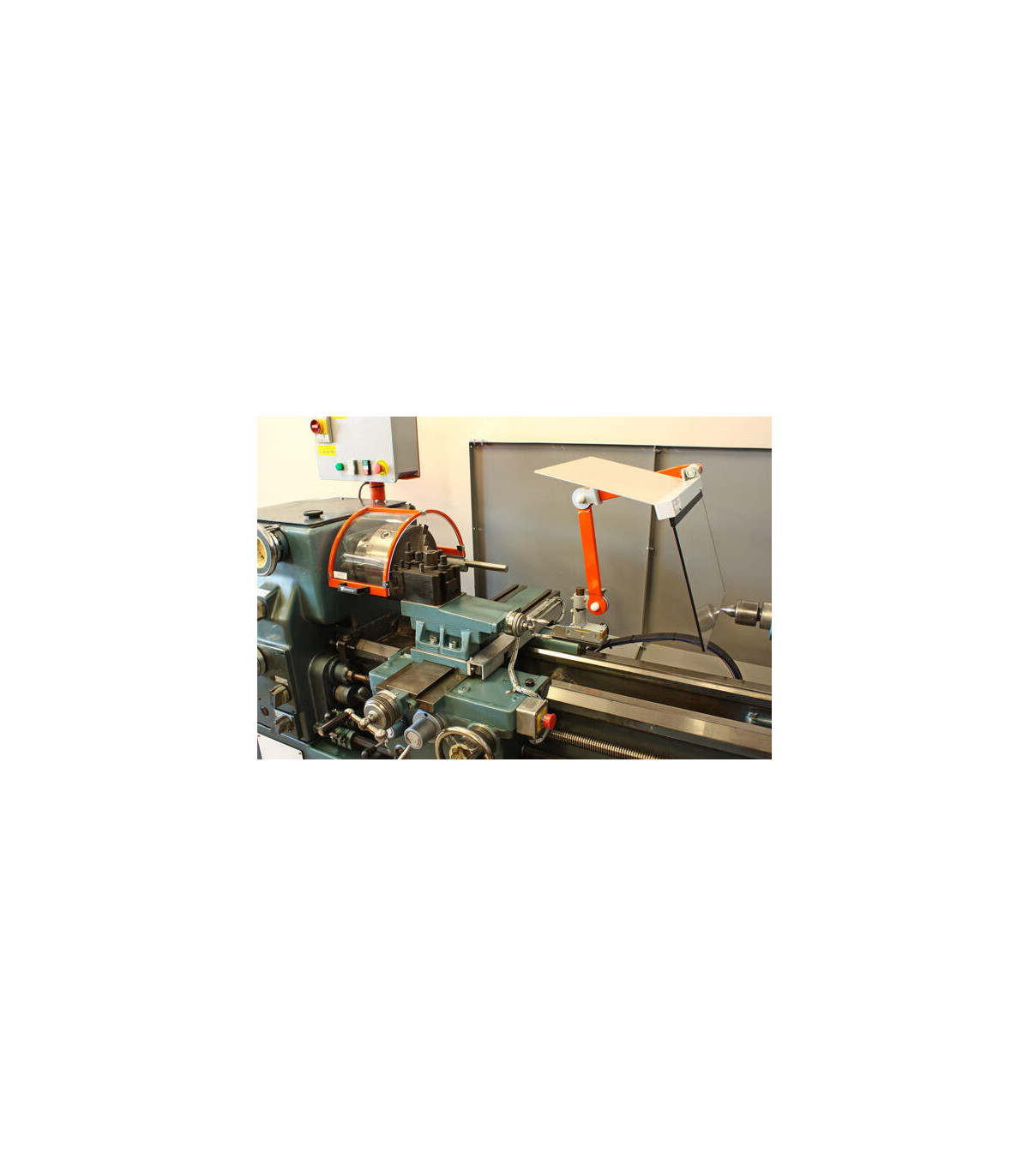

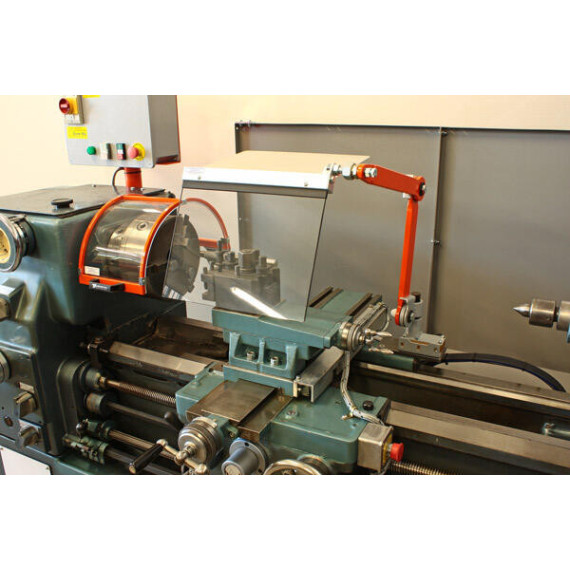

Multifunktionales Element, das speziell für die Installation am Längswagen vorgesehen ist. Kombiniert mit dem Sicherheitsschutz des Spannfutters. Bietet einen hohen Schutz für den Bediener.

· Schützt den Bediener vor direktem Kontakt mit den rotierenden Elementen des Spannfutters, vor dem Spritzen von Spänen und vor Schmierstoffen-Kühlmitteln.
· Wird hinter dem Längswagen befestigt. Der Bildschirm stützt sich auf gelenkige Arme dank des Kugelgelenks, ist vollständig verstellbar und hat einen Spänesammler.
· Komplett mit Sicherheitsschalter.

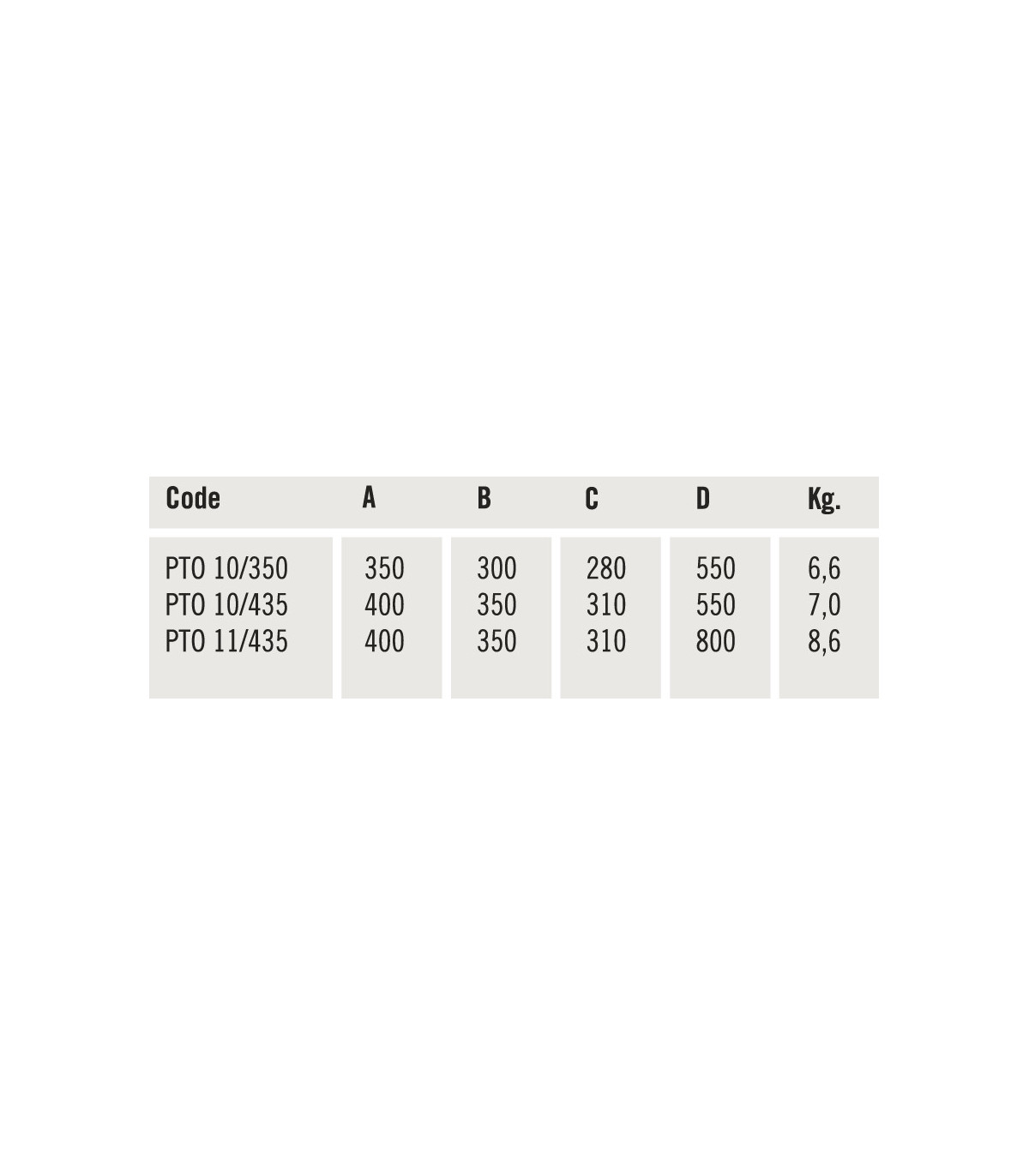

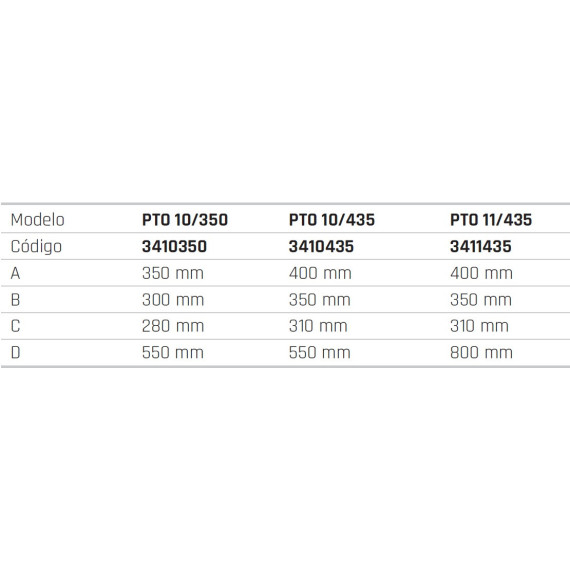

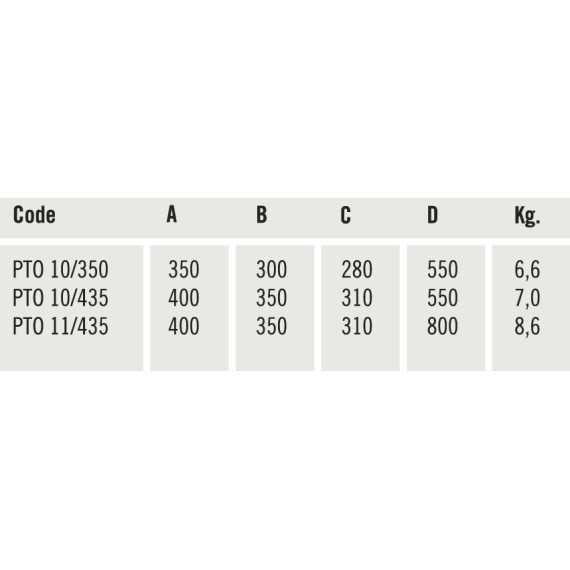

· PTO 11/435 ist mit einem gelenkigen Arm mit drei Elementen ausgestattet.

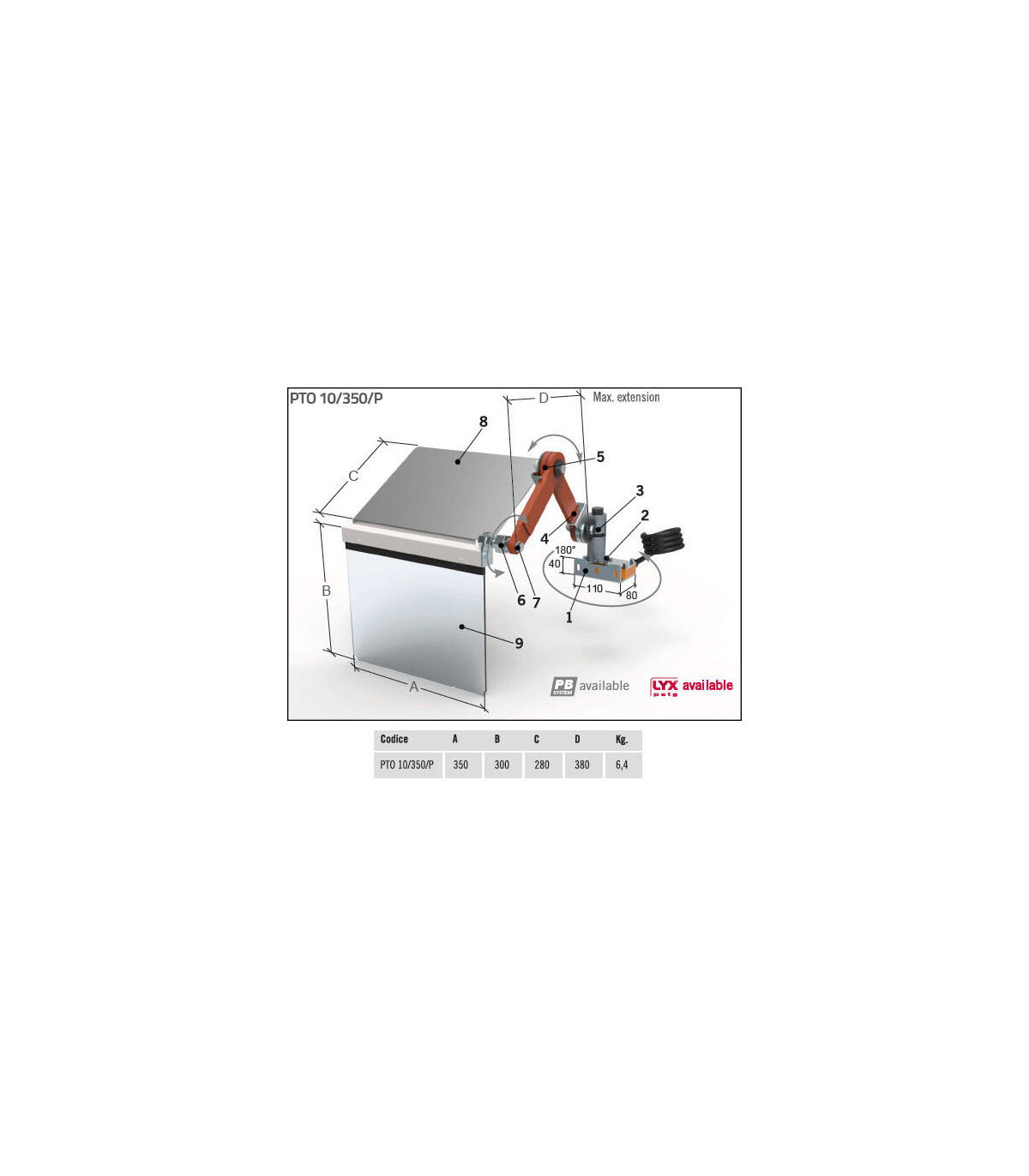

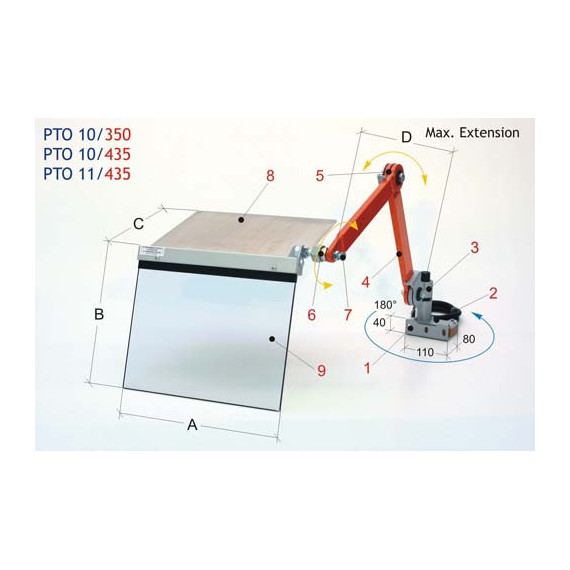

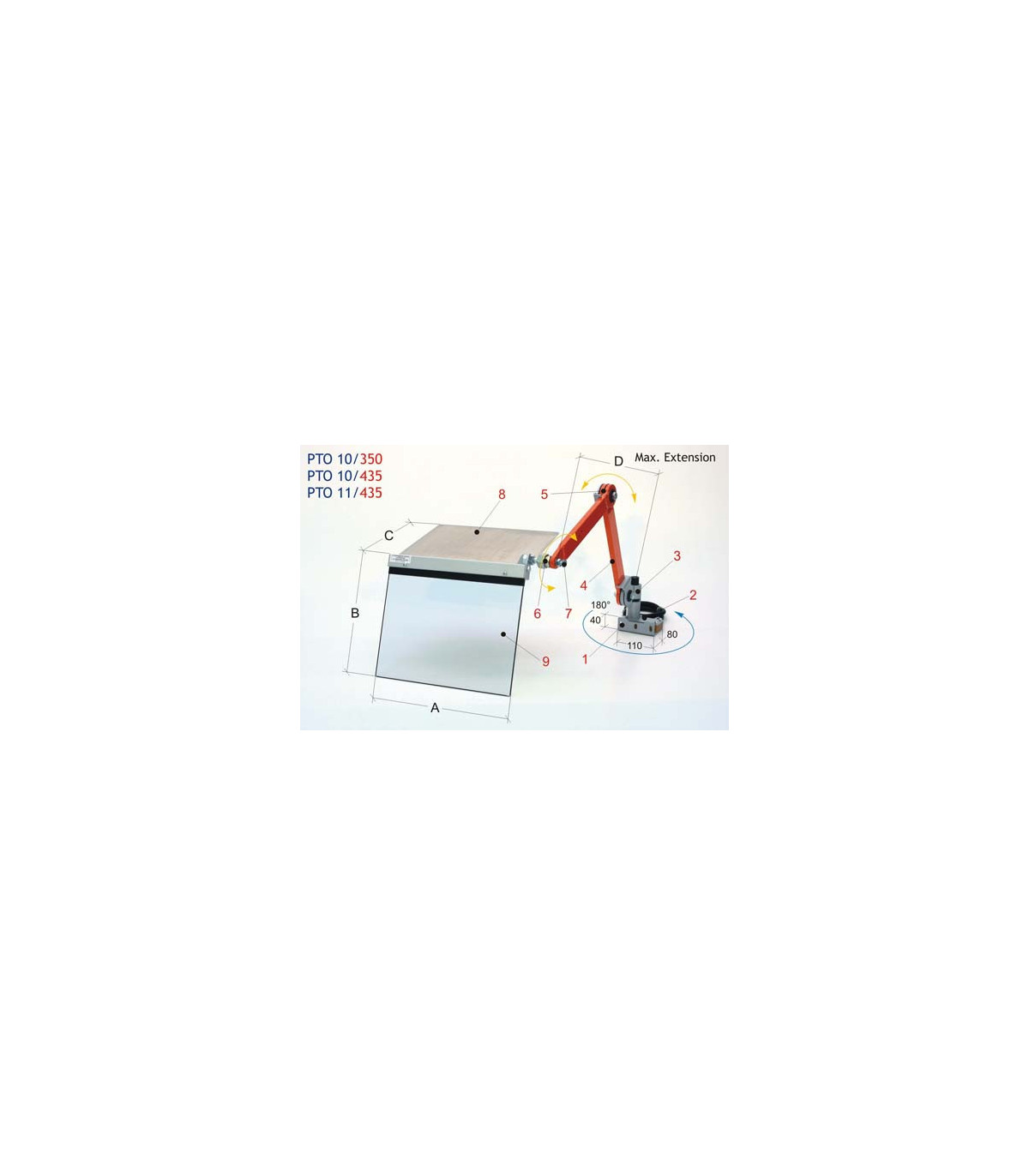

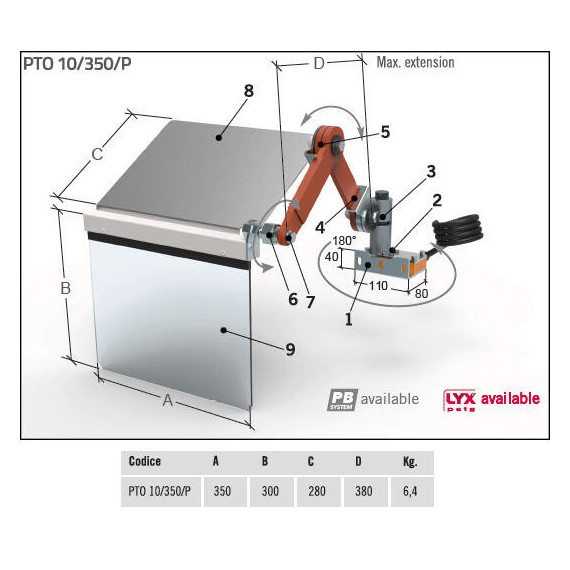

1 Front- und Seitenverankerung.
2 Hauptgehäuse des Sicherheitsschalters mit 90° Drehung. n. 2 NC Kontakte.
3 Horizontale Einstellklemme.
4 Gelenkige Arme aus Stahlrohr.
5 Reibungsgelenk mit Reibungsplatte.
6 Kugelgelenk zur Ausrichtung des Bildschirms.
7 Schrauben zur Befreiung des Kugelgelenks.
8 Oberer Spänesammler.
