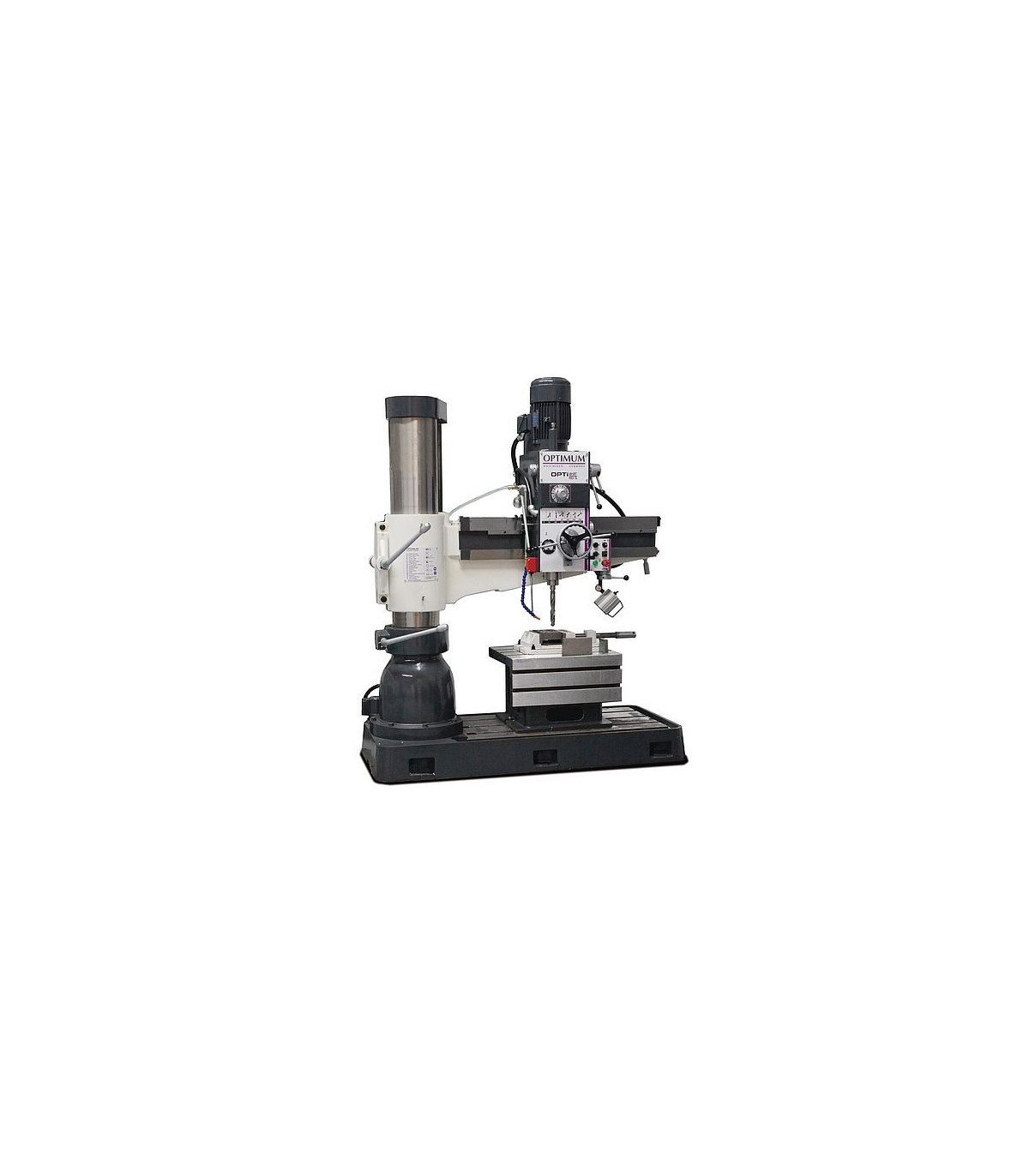

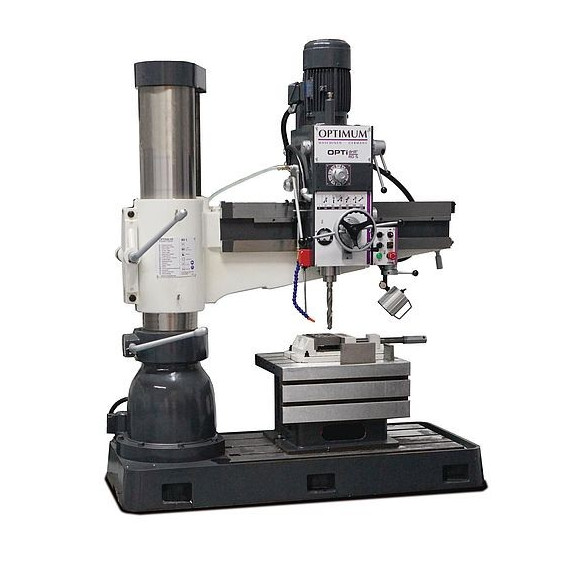

Perceuse radiale de précision pour usage industriel RD6 OPTIMUM

Perceuse radiale de précision pour usage industriel RD6 OPTIMUM. La perceuse radiale RD6 OPTIMUM est idéale pour percer, aléser et tarauder. Avec un moteur à frein électrique et un système de 24 V CC, sa construction robuste et sa colonne en fonte offrent une grande stabilité. Elle se distingue par son tête ajustable, son panneau de contrôle organisé et sa table de travail précise. De plus, elle est équipée d'une protection contre les surcharges, d'une lumière LED et d'un système de refroidissement efficace.

CARACTÉRISTIQUES

• Gamme polyvalente d'applications, par exemple, perçage, alésage, découpe de filetages.
• Moteur avec frein électrique

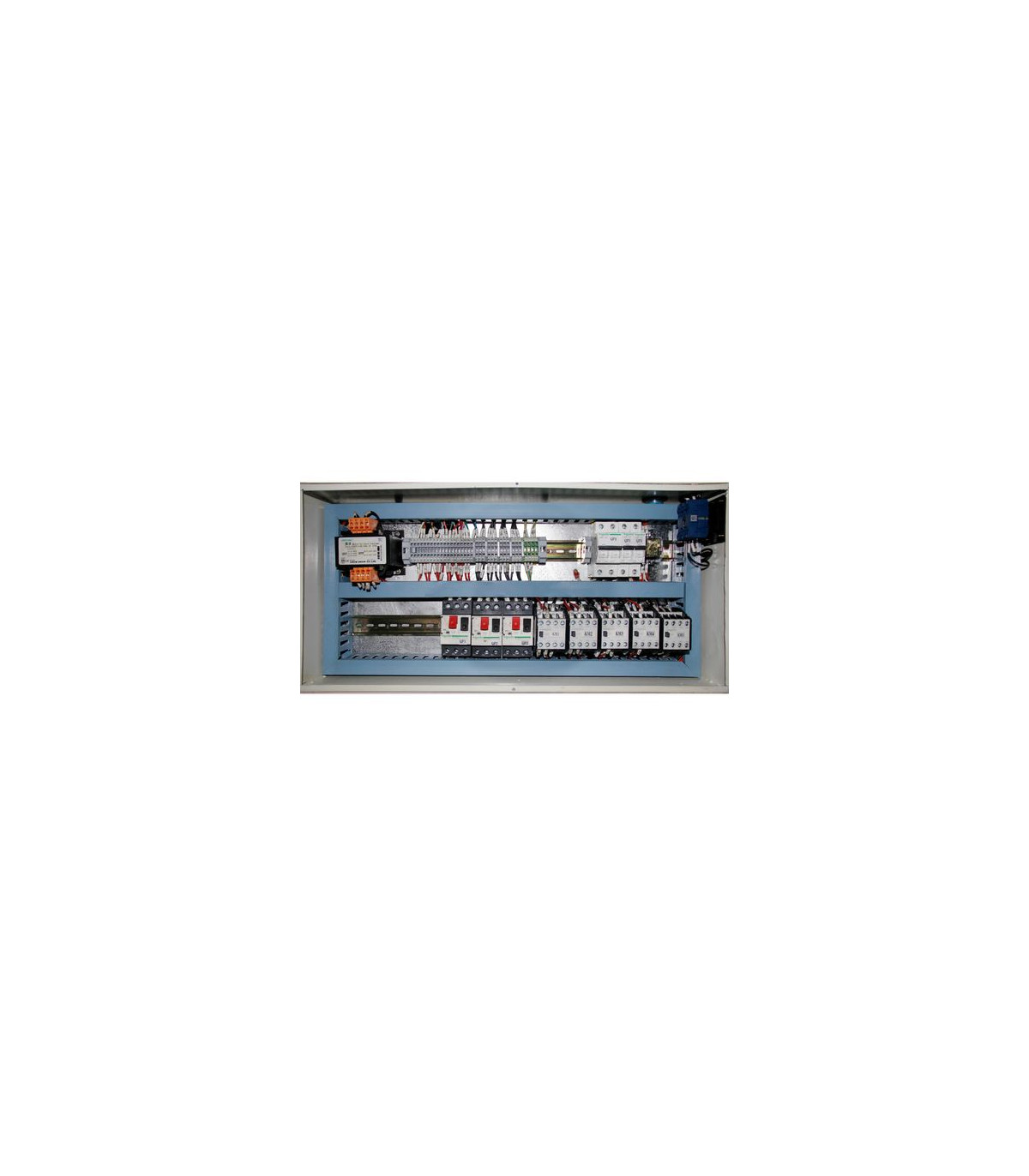

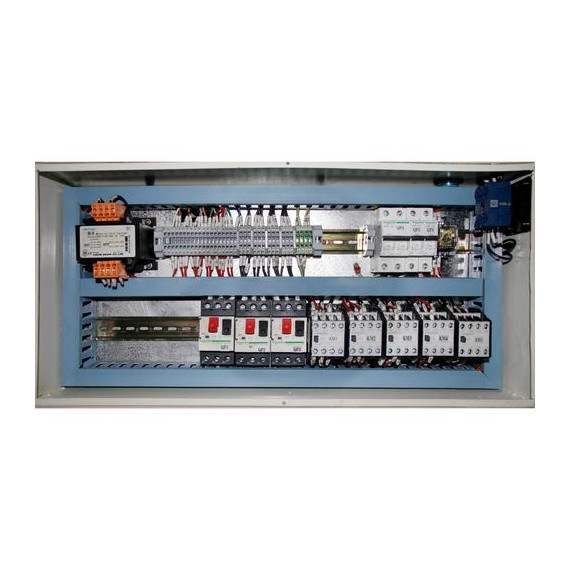

• Système électrique de 24 V CC et chaîne de sécurité à 2 canaux selon DIN EN 12717
• Fonte lourde, solide et de haute qualité.

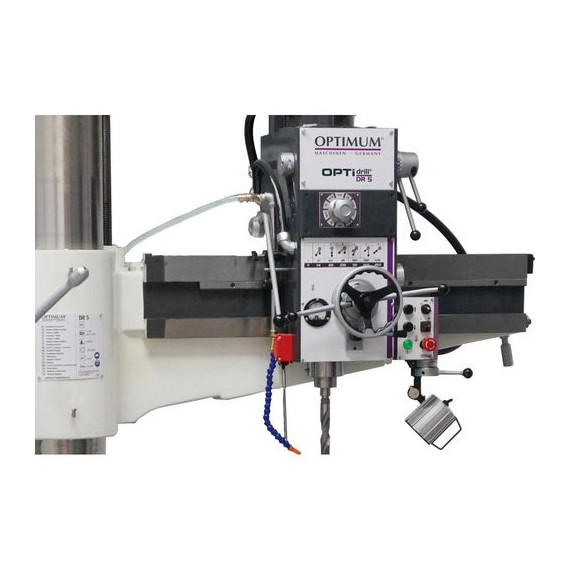

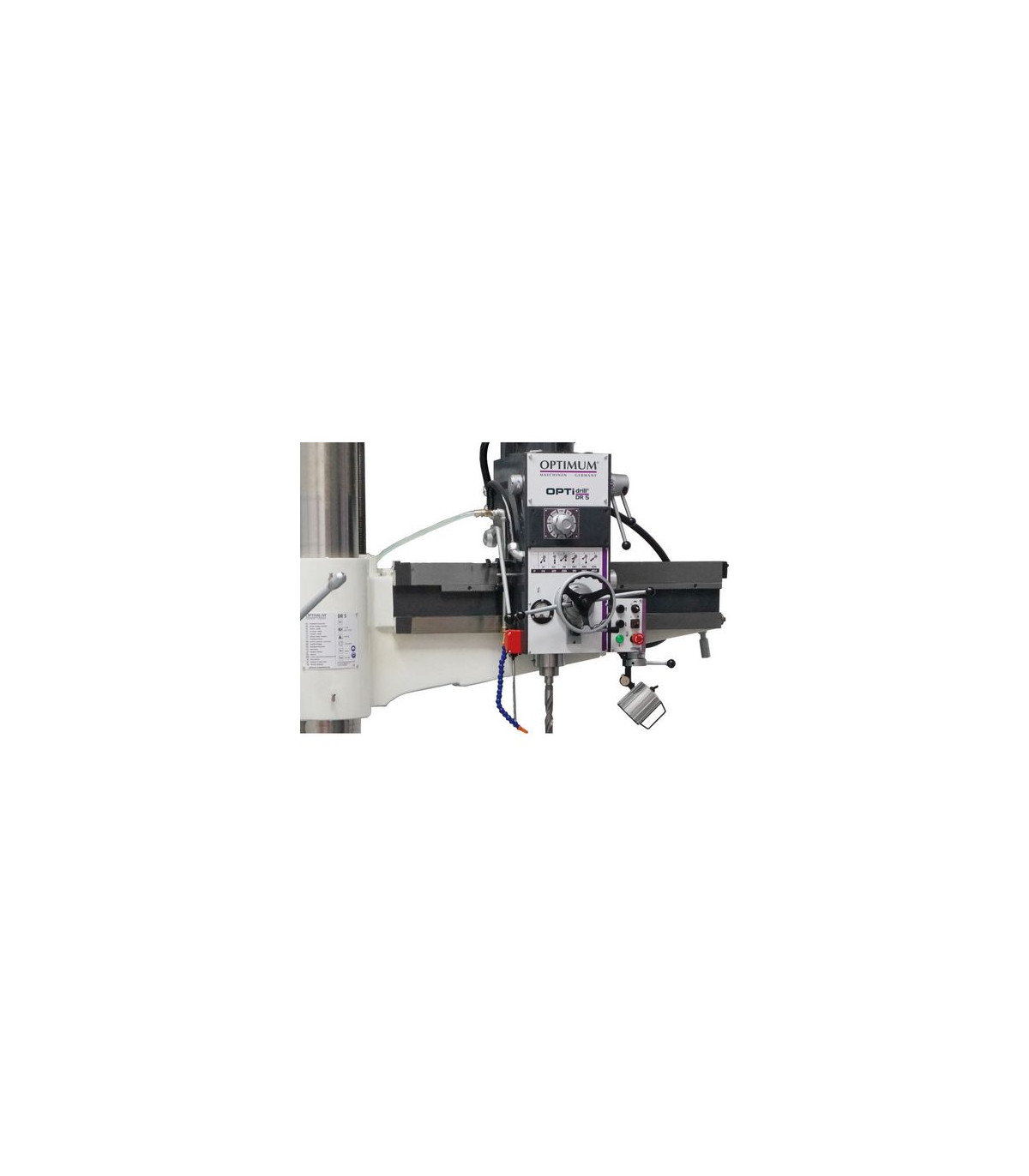

• Large portée grâce à la tête de la machine ajustable horizontalement

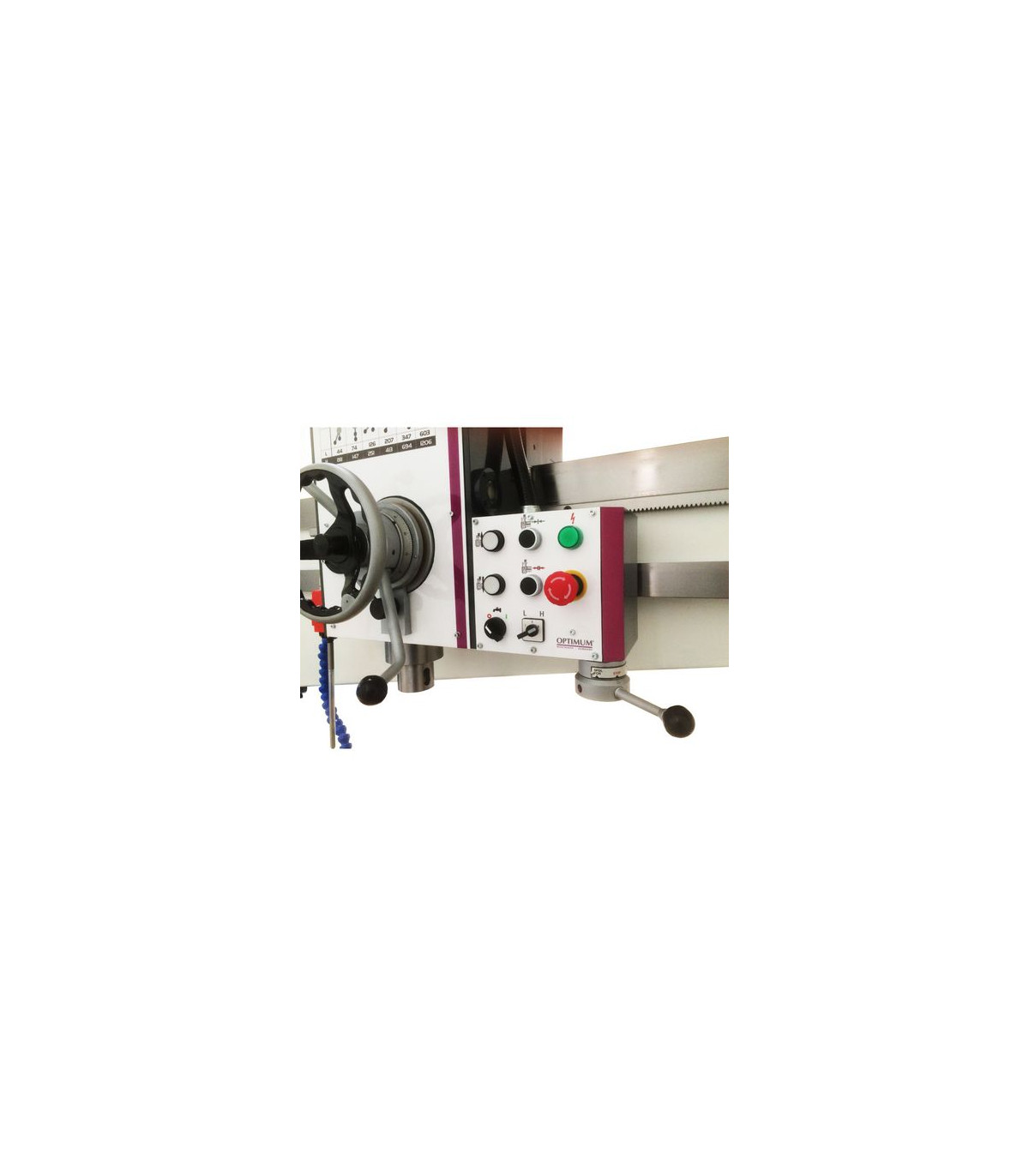

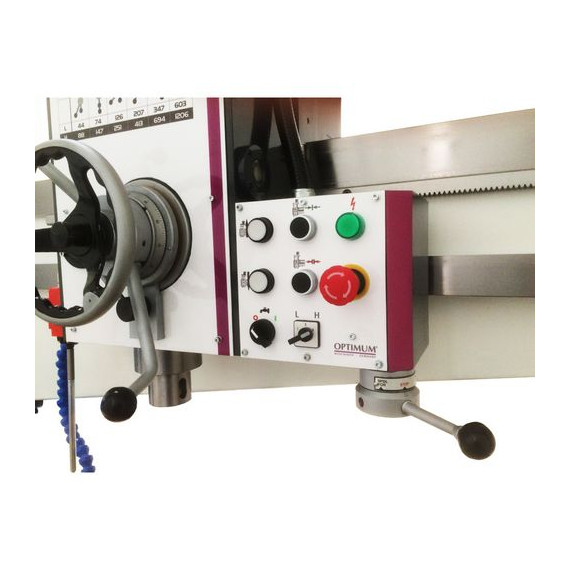

• Panneau de contrôle clairement organisé
• Axes rotatifs et transversaux de fonctionnement doux
• Colonne rotative soigneusement conçue avec un maintien optimisé pour une stabilité maximale avec un déplacement de maintien minimal
• Construction robuste et résistante à la torsion du bras.
• Ajustement de la hauteur du bras par un entraînement motorisé puissant et une vis de levage
• La boîte de vitesses de la tête de perçage fonctionne dans un bain d'huile.
• Guides de bras trempés et rectifiés avec précision
• Roues dentées en acier au chrome-nickel, trempées et rectifiées avec précision pour un fonctionnement doux et silencieux.
• La tête de perçage et la colonne peuvent être maintenues ou relâchées ensemble ou séparément
• Rotation à droite et à gauche
• Table de perçage solide et précise, de grandes dimensions.
• Table de maintien trempée et rectifiée avec des rainures en T parallèles
• Lumière de la machine
• Protection contre les surcharges
• La colonne en fonte à parois épaisses garantit un fonctionnement doux et une stabilité.
• Lampe LED

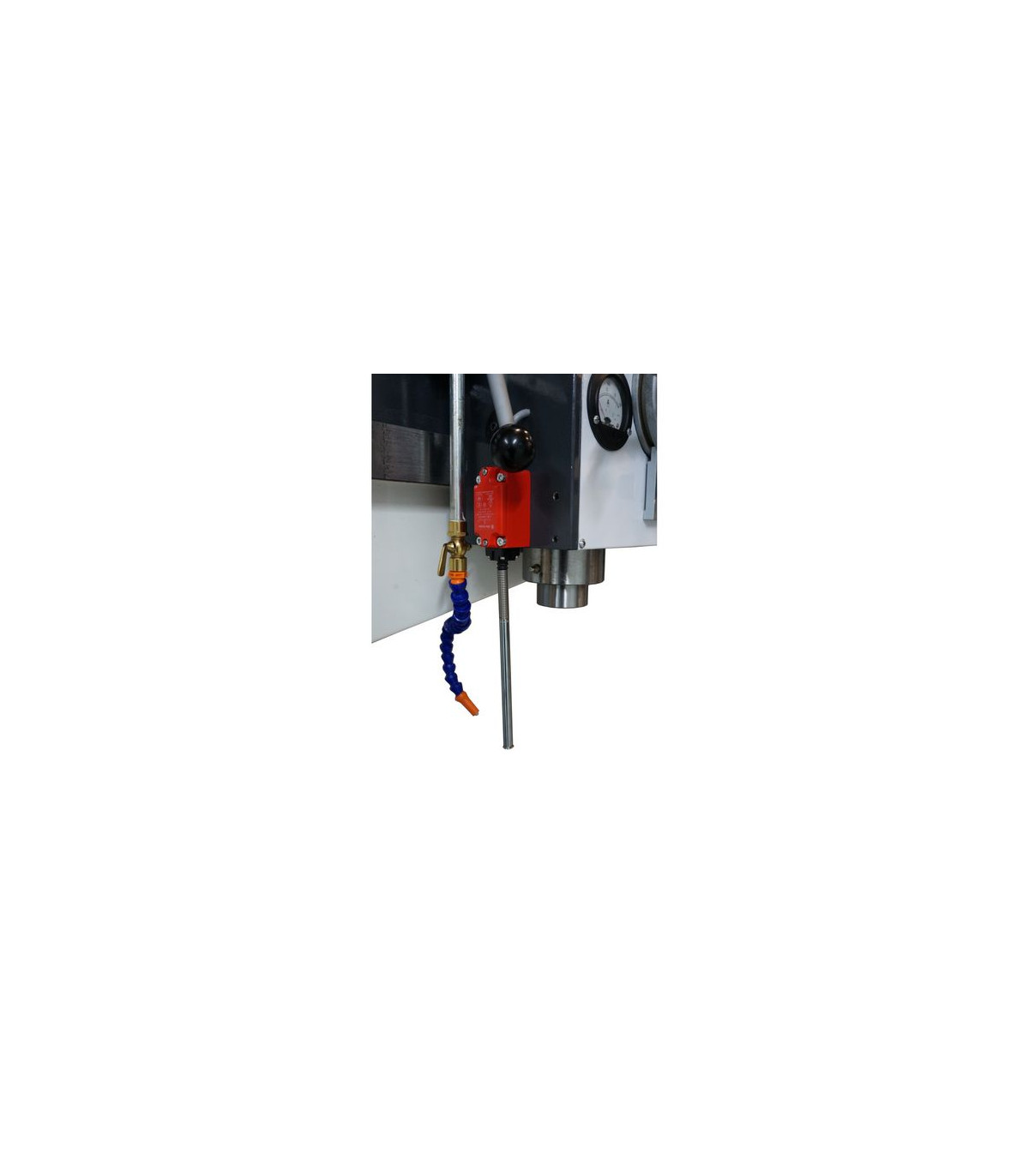

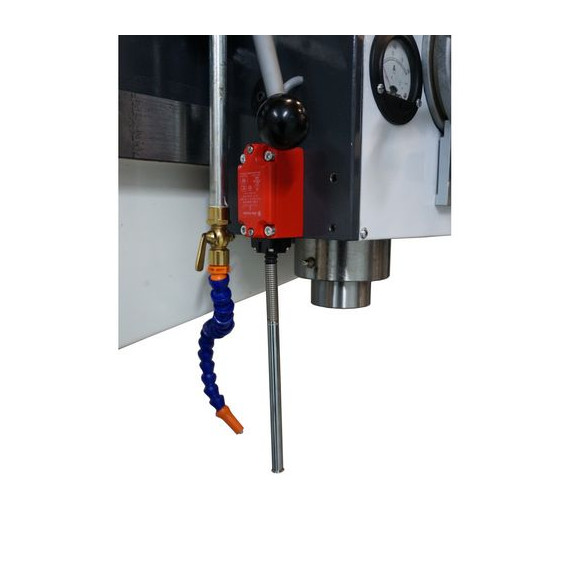

• Système de refroidissement avec réservoir de liquide de refroidissement à la base de la machine

RD 6 / RD 7

• La colonne est maintenue hydrauliquement

SPÉCIFICATIONS TECHNIQUES

Amplitude

• Angle de rotation 180°

Dimensions et poids

• Diamètre de la colonne 320 millimètres
• Longueur approx. 2670 millimètres
• Largeur/profondeur approx. 1120 millimètres
• Hauteur approx. 2760 millimètres
• Poids approximatif. 3200 kilos

Performance de perçage

• Acier haute performance pour perçage (S235JR) 50 millimètres
• Acier haute performance pour perçage continu (S235JR) 45 millimètres

Table de perçage

• Taille de la rainure en T 14 millimètres
• Nombre de rainures en T 4
• Espacement des rainures en T 180 millimètres
• Distance maximale entre la broche et la table de perçage 1420 millimètres
• Longueur de la table de maintien 630 millimètres
• Largeur de la table de maintien 500 millimètres
• Hauteur de la table de maintien 500 millimètres
• Taille de la rainure en T de la table cubique 22 millimètres
• Nombre de rainures en T de la table cubique 3
• Espacement des rainures en T de la table cubique 150 millimètres
• Distance minimale de la broche à la table de maintien 0 millimètres
• Distance maximale de la broche à la table de maintien 910 millimètres
• Distance minimale entre la broche et la table de perçage 465 millimètres

Données électriques

• Valeur nominale totale 6,5 kW
• Tension d'alimentation 400 volts
• Fréquence du réseau 50 Hz

Base de la machine

• Longueur de la zone de travail 2550 millimètres
• Largeur de la zone de travail 970 millimètres

Moteur(s)

• Sortie de l'entraînement du moteur de la broche 4 kW
• Sortie de l'entraînement du moteur de levage du bras 1,5 kW
• Sortie du moteur d'entraînement de la pompe de refroidissement 90 watts
• Entraînement de maintien hydraulique 0,75 kW

Plage de vitesse

• Plage de vitesse 44 – 1023 min¯¹
• Nombre de vitesses 12

Broche

• Course du bras 270 millimètres
• Mandrin de broche MT5
• Vitesse d'avance du bras 0,06 – 0,2 mm/tr
• Engrenages d'alimentation du bras 3

Déplacement

• Course de la tête de perçage (horizontale) 1250 millimètres
• Course de levée du bras (vertical) 680 millimètres
• Distance maximale broche-colonne 1600 millimètres
• Distance minimale broche-colonne 350 millimètres
• VPE 1

COMPOSANTS/EMBALLAGE

Unité : ud.

Unité d'emballage : 1

Table de travail

POUR QUEL TYPE DE TRAVAIL EST-IL APPROPRIÉ

La perceuse radiale de précision pour usage industriel RD6 OPTIMUM est adaptée pour :

• Fabrication de pièces métalliques
• Entretien de machines
• Ateliers d'usinage
• Opérations de perçage
• Fraisage
• Taraudage
• Travaux en série
• Prototypes
• Industrie automobile
• Industrie aéronautique
• Industrie métallurgique

CERTIFICATION

- DIN EN 12717 : se réfère aux exigences de sécurité et de fonctionnalité pour les perceuses à colonne. Elle établit des critères pour la conception, la construction et les tests de ces équipements, garantissant qu'ils respectent les normes de sécurité pour protéger l'utilisateur et faciliter une utilisation efficace. Cette réglementation est importante pour les fabricants et les utilisateurs, car elle garantit que les perceuses sont sûres et fiables dans leur fonctionnement.
