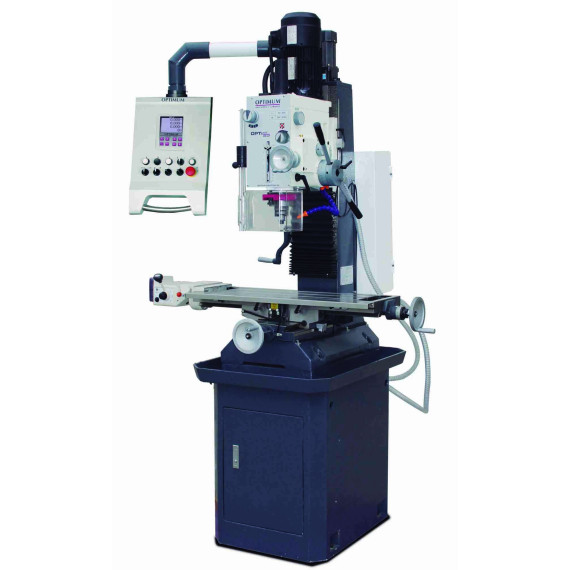

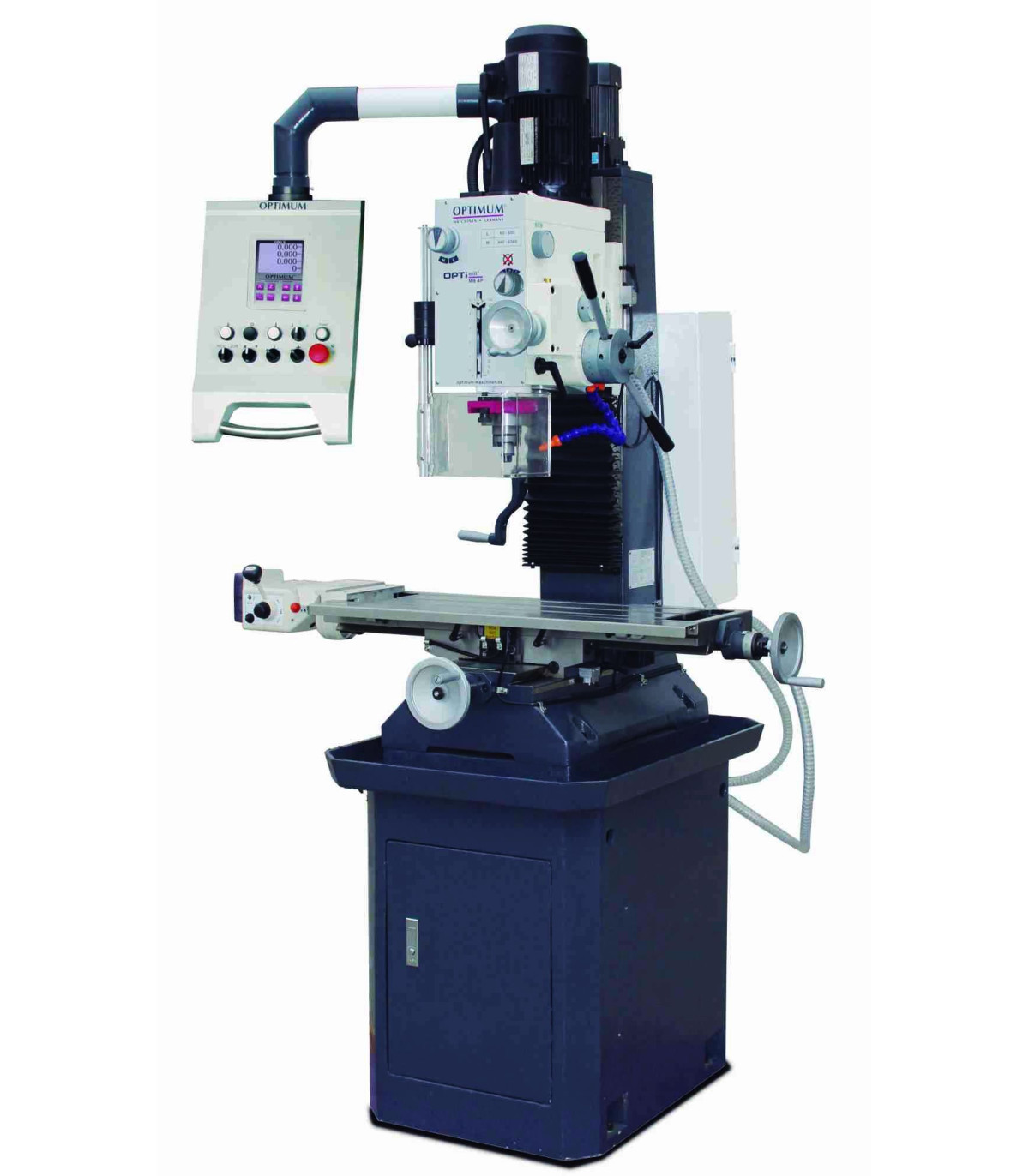

Fraiseuse universelle de table MB 4P OPTIMUM

Fraiseuse universelle de table MB 4P OPTIMUM. La fraiseuse universelle MB 4P OPTIMUM se distingue par sa fonte solide et son fonctionnement doux. Elle dispose d'une rotation bidirectionnelle, d'une alimentation automatique, d'une tête rotative et d'une plage de vitesse de 95 à 3200 tr/min.

CARACTÉRISTIQUES

• Conception en fonte solide et lourde
• Fonctionnement doux grâce à des roues dentées rectifiées tournant dans un bain d'huile.
• Rotation droite/gauche
• Alimentation automatique de la broche avec alimentation fine manuelle
• Positionnement motorisé de l'axe Z
• Avance de table motorisée de l'axe X
• Dispositif de refroidissement
• Lampe de machine
• La tête de l'engrenage peut être tournée ± 45
• Guide de queue d'aronde massif de la colonne, gratté à la main, pour une stabilité maximale et une précision maximale
• Écran de protection de grande taille, réglable en hauteur et avec micro-interrupteur.
• Butée de profondeur de perçage
• Indicateur de position numérique DRO 5
• Fonction de perçage/taraudage
• Grande table transversale solide, avec finition de surface précise avec rainures en T et clavettes réglables
• Base de machine en fonte massive avec conduit d'évacuation des copeaux
• Moteur électrique industriel de qualité à deux étages
• Large plage de vitesse de 95 à 3200 tr/min grâce à 12 vitesses commutables

SPÉCIFICATIONS TECHNIQUES

Système de lubrification de refroidissement

• Puissance de la ou des pompes de refroidissement 100 watts

Dimensions et poids

• Longueur approx. 1600 millimètres
• Largeur/profondeur approx. 930 millimètres
• Hauteur approx. 2110 millimètres
• Poids approximatif. 495 kilos

Sortie de perçage/fraisage

• Taille maximale de la tête de fraisage 63 millimètres
• Fraise de l'axe de taille maximale 28 millimètres
• Acier haute performance pour perçage (S235JR) 32 millimètres
• Acier haute performance pour perçage continu (S235JR) 28 millimètres

Données électriques

• Sortie du moteur d'entraînement 1,1 / 1,5 kW
• Tension d'alimentation 400 volts
• Fréquence du réseau 50 Hz

Table de fraisage horizontale

• Longueur de la table 800 millimètres
• Largeur de la table 240 millimètres
• Jeu maximal entre le mandrin vertical et la table de fraisage 420 millimètres
• Taille de la rainure en T 14 millimètres
• Nombre de rainures en T 3
• Espacement des rainures en T 80 millimètres

Normes et certifications

• Norme DIN EN 55011

Axes

• Manuel de l'axe X 560 millimètres
• Manuel de l'axe Y 195 millimètres
• Manuel de l'axe Z 350 millimètres
• Axe X automatique 480 millimètres

Mandrin vertical

• Portée 258 millimètres
• Mandrin de broche MT 4
• Plage de vitesse 95 – 3200 min¯¹
• Nombre de vitesses 2 x 6
• Barre de serrage M 16
• Tête de fraisage avec plage de rotation dans le plan Z-X ± 45°
• Diamètre de la broche 75 millimètres
• Course de la broche 120 millimètres
• VPE 1

COMPOSANTS/EMBALLAGE

Unité : ud.

Unité d'emballage : 1

• Infrastructure
• Cono Morse MK 3
• Adaptateur MK 3 - MK 4
• Barre de traction M 16
• Outil opérationnel

ÉQUIPEMENT

Indicateur de position numérique DRO 5

POUR QUEL TYPE DE TRAVAIL EST-IL APPROPRIÉ

La fraiseuse universelle de table MB 4P OPTIMUM est adaptée pour :

• Industrie de l'usinage des métaux
• Fabrication de pièces de précision
• Ateliers de prototypes
• Production de composants industriels
• Élaboration de pièces personnalisées
• Usinage de l'acier et d'autres matériaux
• Projets nécessitant une haute concentricité et précision

CERTIFICATION

- DIN EN 55011 : La norme DIN EN 55011 concerne les limites et les méthodes de mesure des émissions d'interférences électromagnétiques des équipements industriels, scientifiques et médicaux. Cette norme établit des critères pour garantir que les dispositifs ne génèrent pas d'interférences pouvant affecter d'autres équipements électroniques et définit également les niveaux autorisés de rayonnement électromagnétique. Elle est essentielle pour garantir la conformité dans la conception et l'utilisation d'équipements opérant dans des environnements où la compatibilité électromagnétique est cruciale.

- Niveau EMC C2 : Le niveau EMC C2 fait référence à une norme de compatibilité électromagnétique (EMC) qui s'applique aux équipements et systèmes électriques et électroniques. Plus précisément, le niveau C2 indique des exigences pour l'émission d'interférences et l'immunité aux perturbations électromagnétiques dans des environnements industriels. Les dispositifs conformes à ce niveau sont conçus pour fonctionner sans causer d'interférences significatives à d'autres équipements et pour résister aux perturbations externes, ce qui est crucial dans des environnements où divers dispositifs électroniques coexistent.
