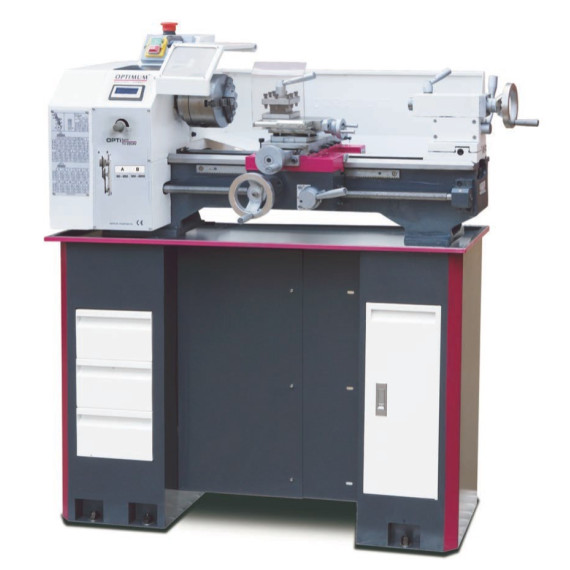

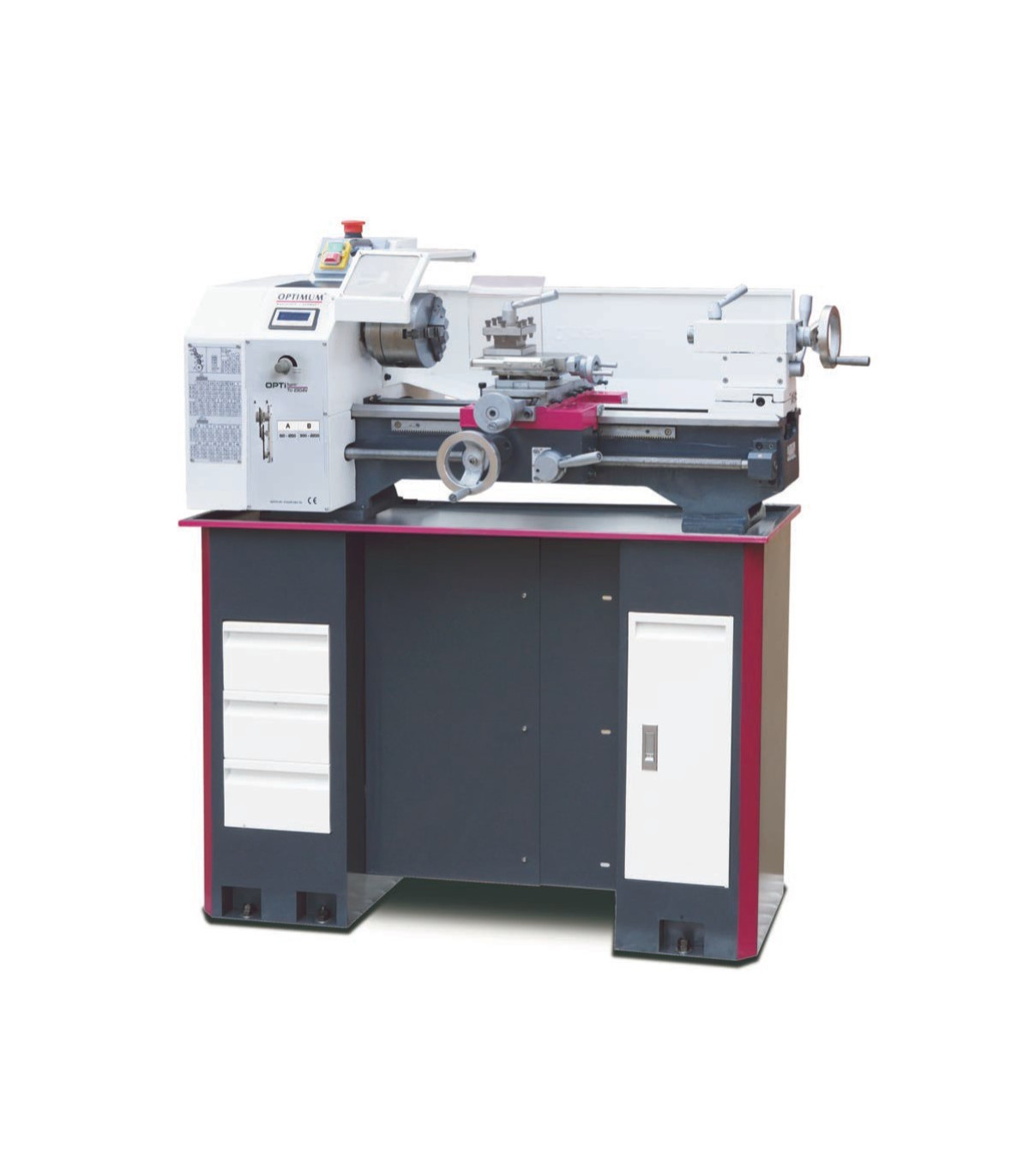

Tour à métaux Vario TU 2304 Vario OPTIMUM

Tour complètement équipé TU 2304 Vario OPTIMUM. Le tour TU 2304 Vario OPTIMUM est entièrement équipé et offre un traitement précis avec une concentricité ≤ 0,009 mm. Il comprend des vis trapézoïdales, un réglage rapide sans outils et un puissant moteur de 0,75 kW. Son design permet une rotation droite/gauche, des volants réglables et un contre-point pour le tournage conique. Avec des dimensions de 1090x585x510 mm et un poids de 114 kg, il dispose également d'une large gamme d'accessoires et d'un écran numérique.

CARACTÉRISTIQUES

• Traitement précis
• Guide d'axe Z trempé et rectifié
• Concentricité garantie de la pointe de la broche ≤ 0,009 mm
• Concentricité dans le mandrin du tour ≤ 0,05 mm
• Broche d'avance pour le filetage ou le tournage longitudinal automatique
• Rotation droite/gauche commutable sur le panneau de contrôle
• Vis trapézoïdales laminées en rouleau
• Palier de poussée
• Glissière usinée avec précision
• Broche d'avance montée sur deux paliers frittés
• Tous les guides peuvent être ajustés par des bandes en coin.
• Volants avec échelle fine réglable 0,04 / 0,01 mm
• Contre-point pour tournage conique réglable ± 5 mm
• Contre-point et volant avec échelle fine réglable de 0,02 mm
• Interrupteur d'arrêt d'urgence
• Ajustement rapide, simple et sans outils du contre-point par un levier de maintien
• Support quadruple en acier
• Palier de broche principale de classe de tolérance P5
• Nez de broche durci
• Jeu d'engrenages interchangeables pour le filetage inclus de série
• Large gamme d'accessoires
• Conserve sa valeur

TU 2304 V

• Moteur puissant avec courbe de couple pratiquement constante
• Changement de vitesse facilement ajustable par potentiomètre
• Écran de vitesse numérique
• Classe de filtre EMC C1

SPÉCIFICATIONS TECHNIQUES

Dimensions et poids

• Longueur approx. 1090 millimètres
• Largeur/profondeur approx. 585 millimètres
• Hauteur approx. 510 millimètres
• Poids approximatif. 114 kilos

Données électriques

• Sortie du moteur d'entraînement 0,75 kW
• Tension d'alimentation 230 V
• Fréquence du réseau 50 Hz

Pas

• Pas métrique 0,4 – 3,5 mm/tour
• Nombre de pas métriques 14
• Champ impérial 44 – 8 Gg/1"
• Nombre de pas impériaux 14

Plage de vitesse

• Nombre de vitesses 2
• Plage de vitesse 150 – 2200 min¯¹
• Contrôle de vitesse ajustable électroniquement

Broche

• Mandrin de broche cylindrique Ø 72 mm
• Diamètre du trou de la broche/diamètre du passage de la tige 20 millimètres
• Hauteur maximale du porte-outil 14 millimètres
• Cono de la broche MK 3

Normes et certifications

• Norme DIN EN 55011
• Niveau EMC C1

Contre-point

• Contre-point MK 2
• Trajet de plume 70 millimètres

Axes

• Glissière supérieure de déplacement 75 millimètres
• Chariot transversal de voyage 120 millimètres
• Selle de chariot de voyage 360 millimètres

Zones de travail

• Hauteur maximale 115 millimètres
• Largeur maximale 450 millimètres
• Diamètre de tournage sur le banc de la machine 230 millimètres
• Diamètre de balancement au-dessus du chariot de planage 128 millimètres
• Largeur du lit 135 millimètres
• VPE 1

COMPOSANTS/EMBALLAGE

Unité : ud.

Unité d'emballage : 1

• Plateau de tour à trois mors Ø 100 mm, excitation centrale
• Pointe de centrage fixe MK 2 et MK 3
• Écran
• Poêle à frire
• Porte-outils quadruple
• Jeu de changement de vitesses
• Outil opérationnel

POUR QUEL TYPE DE TRAVAIL EST-IL APPROPRIÉ

Le tour complètement équipé TU 2304 Vario OPTIMUM est adapté pour :

• Usinage de pièces
• Prototypage
• Loisirs et bricolage
• Éducation
• Industrie artisanale

CERTIFICATION

- DIN EN 55011 : La norme DIN EN 55011 concerne les limites et les méthodes de mesure des émissions d'interférences électromagnétiques des équipements industriels, scientifiques et médicaux. Cette norme établit des critères pour garantir que les dispositifs ne génèrent pas d'interférences pouvant affecter d'autres équipements électroniques et définit également les niveaux autorisés de rayonnement électromagnétique. Elle est essentielle pour garantir la conformité dans la conception et l'utilisation d'équipements fonctionnant dans des environnements où la compatibilité électromagnétique est cruciale.
