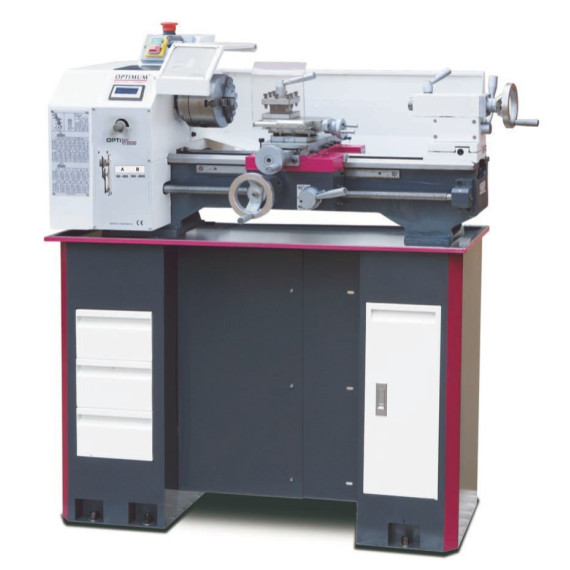

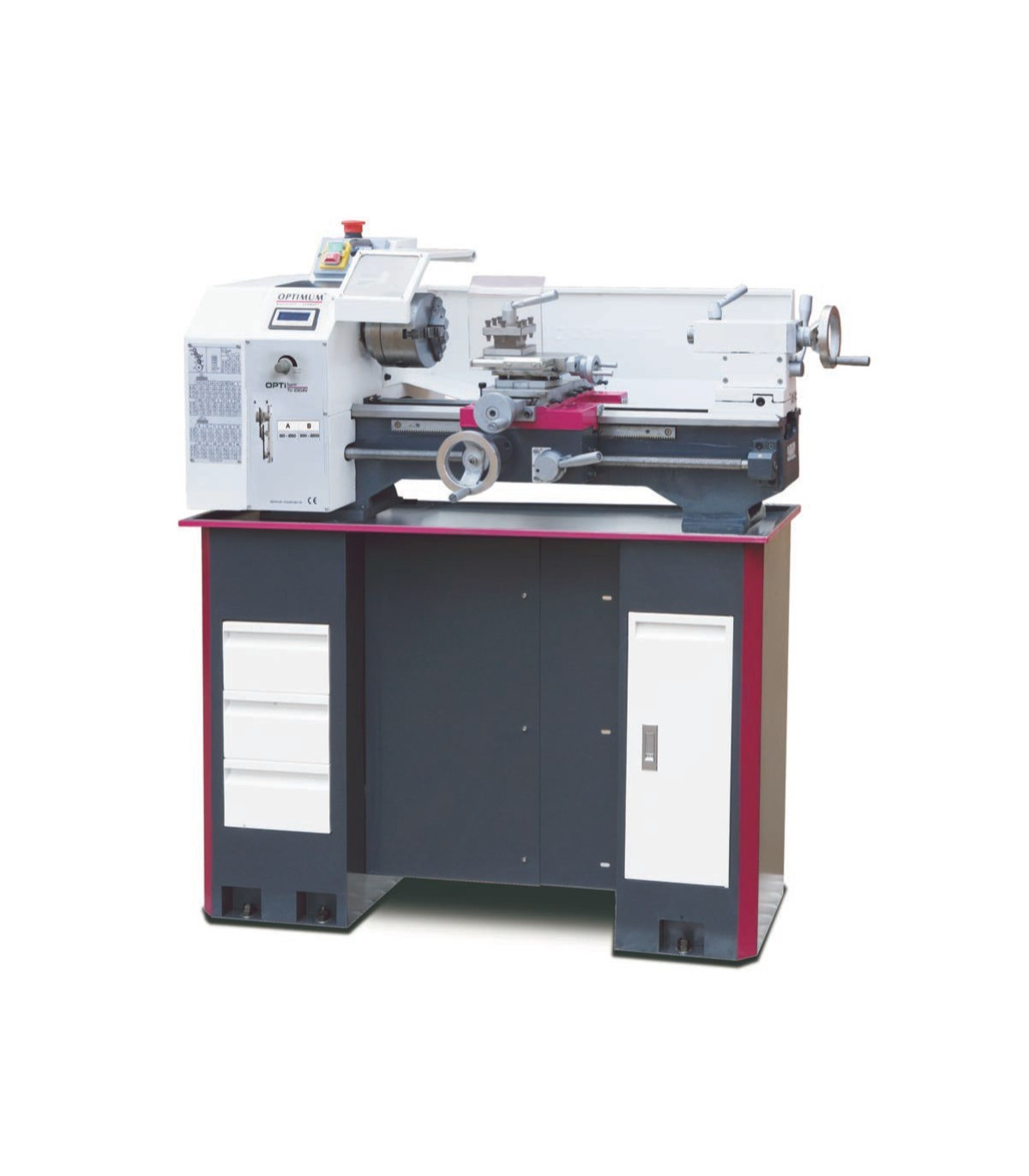

Boden-Drehmaschine Vario TU 2304 Vario OPTIMUM

Voll ausgestattete Drehmaschine TU 2304 Vario OPTIMUM. Die Drehmaschine TU 2304 Vario OPTIMUM ist voll ausgestattet und bietet präzise Bearbeitung mit einer Rundlaufgenauigkeit von ≤ 0,009 mm. Sie umfasst trapezförmige Spindeln, werkzeuglosen Schnellwechsel und einen leistungsstarken Motor mit 0,75 kW. Ihr Design ermöglicht Rechts-/Linkslauf, verstellbare Handräder und ein verstellbares Spitzenlager für konisches Drehen. Mit Abmessungen von 1090x585x510 mm und einem Gewicht von 114 kg verfügt sie auch über eine breite Palette an Zubehör und ein digitales Display.

MERKMALE

• Präzise Bearbeitung
• Temperierte und geschliffene Z-Achsenführung
• Garantierte Rundlaufgenauigkeit der Spindelspitze ≤ 0,009 mm
• Rundlaufgenauigkeit im Drehfutter ≤ 0,05 mm
• Vorschubspindel für Gewindeschneiden oder automatische Längsdrehbearbeitung
• Rechts-/Linkslauf über das Bedienfeld umschaltbar
• Trapezförmige Spindeln aus gewalztem Material
• Stützlager
• Präzise mechanisierte Schlittenführung
• Vorschubspindel auf zwei gesinterten Lagern montiert
• Alle Führungen sind mit Keilstreifen einstellbar.
• Handräder mit fein einstellbarer Skala 0,04 / 0,01 mm
• Verstellbares Spitzenlager für konisches Drehen ± 5 mm
• Spitzenlager und Handrad mit fein einstellbarer Skala von 0,02 mm
• Not-Aus-Schalter
• Schnellverstellung des Spitzenlagers einfach und werkzeuglos über einen Spannhebel
• Vierfachstahlhalter
• Hauptspindellager der Toleranzklasse P5
• Härtete Spindelnase
• Wechselgetriebe für Gewindeschneiden serienmäßig enthalten
• Breite Zubehörpalette
• Wertbeständig

TU 2304 V

• Leistungsstarker Motor mit nahezu konstanter Drehmomentkurve
• Geschwindigkeitswechsel einfach über Potentiometer einstellbar
• Digitale Geschwindigkeitsanzeige
• EMC-Filterklasse C1

TECHNISCHE SPEZIFIKATIONEN

Abmessungen und Gewichte

• Länge ca. 1090 Millimeter
• Breite/Tiefe ca. 585 Millimeter
• Höhe ca. 510 Millimeter
• Gewicht ca. 114 Kilogramm

Elektrische Daten

• Motorleistung 0,75 kW
• Netzspannung 230 V
• Netzfrequenz 50 Hz

Gewinde

• Metrischer Gang 0,4 – 3,5 mm/Umdrehung
• Anzahl metrischer Gänge 14
• Imperialbereich 44 – 8 Gg/1"
• Anzahl imperialer Gänge 14

Drehzahlbereich

• Anzahl der Gänge 2
• Drehzahlbereich 150 – 2200 min¯¹
• Drehzahlregelung elektronisch einstellbar

Spindel

• Spindelstock zylindrisch Ø 72 mm
• Spindelbohrungsdurchmesser/ Durchmesser des Stangenübergangs 20 Millimeter
• Maximale Werkzeugträgerhöhe 14 Millimeter
• Spindelkonus MK 3

Normen und Zertifizierungen

• Standard DIN EN 55011
• EMC-Niveau C1

Spitzenlager

• Spitzenlager MK 2
• Stichhöhe 70 Millimeter

Achsen

• Obere Verfahrensschlitten 75 Millimeter
• Querschlitten 120 Millimeter
• Langschlitten 360 Millimeter

Arbeitsbereiche

• Maximale Höhe 115 Millimeter
• Maximale Breite 450 Millimeter
• Drehdurchmesser über der Maschinenbank 230 Millimeter
• Schwenkdurchmesser über dem Planungswagen 128 Millimeter
• Breite des Bettes 135 Millimeter
• VPE 1

KOMPONENTEN/VERPACKUNG

Einheit: Stk.

Verpackungseinheit: 1

• Drehfutter mit drei Backen Ø 100 mm, zentrale Anspannung
• Fester Zentrierpunkt MK 2 und MK 3
• Wand
• Frittierpfanne
• Vierfach-Werkzeugträger
• Getriebewechselset
• Betriebswerkzeug

Die voll ausgestattete Drehmaschine TU 2304 Vario OPTIMUM eignet sich für:

• Bearbeitung von Teilen
• Prototypenbau
• Hobby und DIY
• Bildung
• Handwerksindustrie

ZERTIFIZIERUNG

- DIN EN 55011: Die Norm DIN EN 55011 bezieht sich auf die Grenzwerte und Messmethoden für die elektromagnetische Störaussendung von industriellen, wissenschaftlichen und medizinischen Geräten. Diese Norm legt Kriterien fest, um sicherzustellen, dass Geräte keine Störungen erzeugen, die andere elektronische Geräte beeinträchtigen könnten, und definiert auch die zulässigen Werte für elektromagnetische Strahlung. Sie ist entscheidend für die Gewährleistung der Einhaltung bei der Konstruktion und Nutzung von Geräten, die in Umgebungen betrieben werden, in denen elektromagnetische Verträglichkeit von entscheidender Bedeutung ist.
