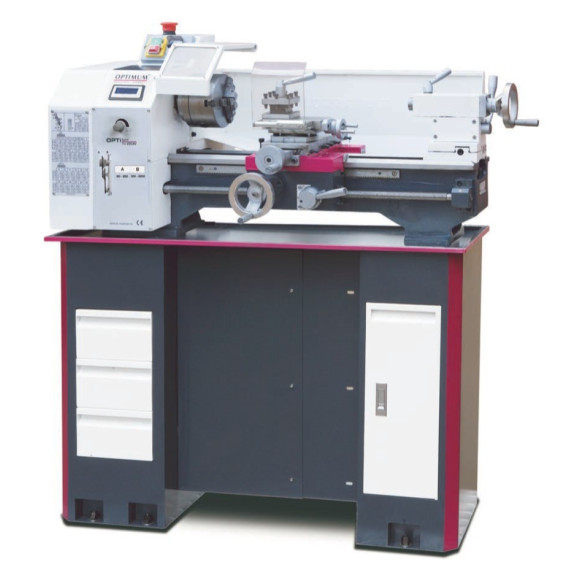

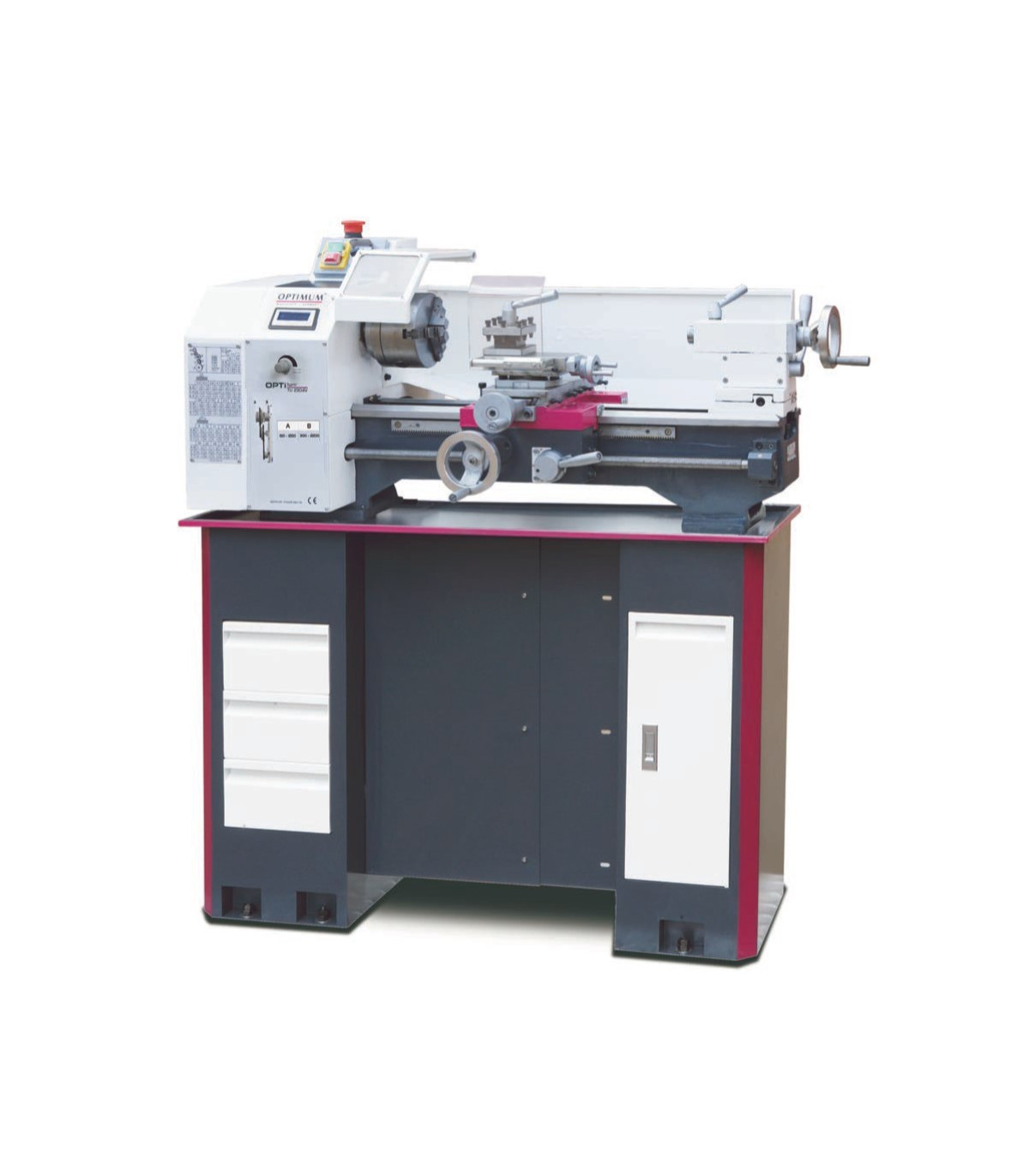

Tornio da banco vario TU 2304 Vario OPTIMUM

Tornio completamente attrezzato TU 2304 Vario OPTIMUM. Il tornio TU 2304 Vario OPTIMUM è completamente attrezzato e offre lavorazione precisa con concentricità ≤ 0,009 mm. Include mandrini trapezoidali, regolazione rapida senza attrezzi e un potente motore da 0,75 kW. Il suo design consente rotazione destra/sinistra, volanti regolabili e un contropunto per tornitura conica. Con dimensioni di 1090x585x510 mm e un peso di 114 kg, dispone anche di un'ampia gamma di accessori e display digitale.

CARATTERISTICHE

• Lavorazione precisa
• Guida dell'asse Z temprata e rettificata
• Concentricità garantita della punta del mandrino ≤ 0,009 mm
• Concentricità nel mandrino del tornio ≤ 0,05 mm
• Mandrino di avanzamento per taglio di filetti o tornitura longitudinale automatica
• Rotazione destra/sinistra commutabile dal pannello di controllo
• Mandrini trapezoidali laminati a freddo
• Cuscinetto di spinta
• Slitta meccanizzata con precisione
• Mandrino di avanzamento montato su due cuscinetti sinterizzati
• Tutte le guide possono essere regolate tramite strisce a cuneo.
• Volanti con scala fine regolabile 0,04 / 0,01 mm
• Contropunto per tornitura conica regolabile ± 5 mm
• Contropunto e volante con scala fine regolabile di 0,02 mm
• Interruttore di emergenza
• Regolazione rapida, semplice e senza attrezzi del contropunto tramite una leva di bloccaggio
• Supporto quadruplo in acciaio
• Cuscinetto del mandrino principale di classe di tolleranza P5
• Punta del mandrino temprata
• Set di ingranaggi intercambiabili per taglio di filetti incluso di serie
• Ampia gamma di accessori
• Mantiene il suo valore

TU 2304 V

• Potente motore con curva di coppia praticamente costante
• Cambio di velocità facilmente regolabile tramite potenziometro
• Display di velocità digitale
• Classe di filtro EMC C1

SPECIFICHE TECNICHE

Dimensioni e pesi

• lunghezza circa 1090 millimetri
• Larghezza/profondità circa 585 millimetri
• Altezza circa 510 millimetri
• Peso approssimativo. 114 chili

Dati elettrici

• Potenza del motore di azionamento 0,75 kW
• Tensione di alimentazione 230 V
• Frequenza di rete 50 Hz

Passaggi

• Passo metrico 0,4 – 3,5 mm/giro
• Numero di passi metrici 14
• Campo imperiale 44 – 8 Gg/1"
• Numero di passi imperiali 14

Gamma di velocità

• Numero di marce 2
• Gamma di velocità 150 – 2200 min¯¹
• Controllo della velocità regolabile elettronicamente

Mandrino

• Mandrino cilindrico Ø 72 mm
• Diametro del foro del mandrino/diametro del passaggio della barra 20 millimetri
• Altezza massima del portautensili 14 millimetri
• Cono del mandrino MK 3

Normative e certificazioni

• Standard DIN EN 55011
• Livello EMC C1

Contropunto

• Contropunto MK 2
• Tratto di penna 70 millimetri

Assi

• Slitta superiore di spostamento 75 millimetri
• Carro trasversale di viaggio 120 millimetri
• Sella del carro di viaggio 360 millimetri

Aree di lavoro

• Altezza massima 115 millimetri
• Larghezza massima 450 millimetri
• Diametro di tornitura sulla base della macchina 230 millimetri
• Diametro di oscillazione sopra il carro di pianificazione 128 millimetri
• Larghezza del letto 135 millimetri
• VPE 1

COMPONENTI/IMBALLAGGIO

Unità: ud.

Unità di imballaggio: 1

• Mandrino del tornio a tre griffe Ø 100 mm, eccitazione centrale
• Punto di centraggio fisso MK 2 e MK 3
• Paratia
• Padella per patatine fritte
• Portautensili quadruplo
• Set di cambio marce
• Utensile operativo

PER QUALE TIPO DI LAVORO È ADATTO

Il tornio completamente attrezzato TU 2304 Vario OPTIMUM è adatto per:

• Lavorazione di pezzi
• Prototipazione
• Hobby e fai-da-te
• Educazione
• Industria artigianale

CERTIFICAZIONE

- DIN EN 55011: La normativa DIN EN 55011 si riferisce ai limiti e ai metodi di misurazione delle emissioni di interferenze elettromagnetiche da attrezzature industriali, scientifiche e mediche. Questa norma stabilisce criteri per garantire che i dispositivi non generino interferenze che possano influenzare altri apparecchi elettronici e definisce anche i livelli consentiti di radiazione elettromagnetica. È essenziale per garantire la conformità nel design e nell'uso di attrezzature che operano in ambienti in cui la compatibilità elettromagnetica è cruciale.
