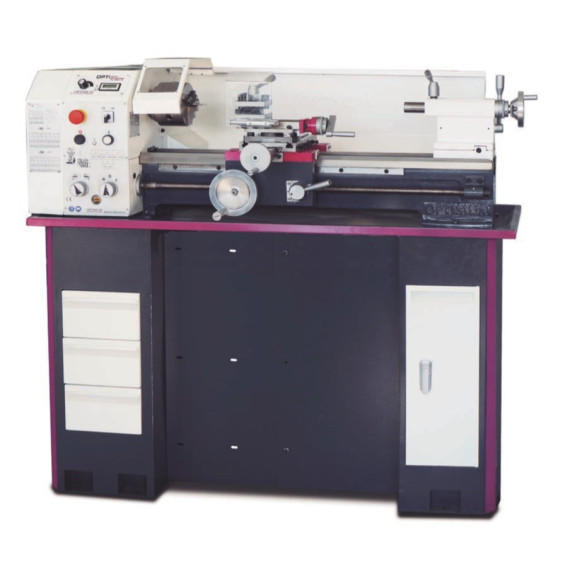

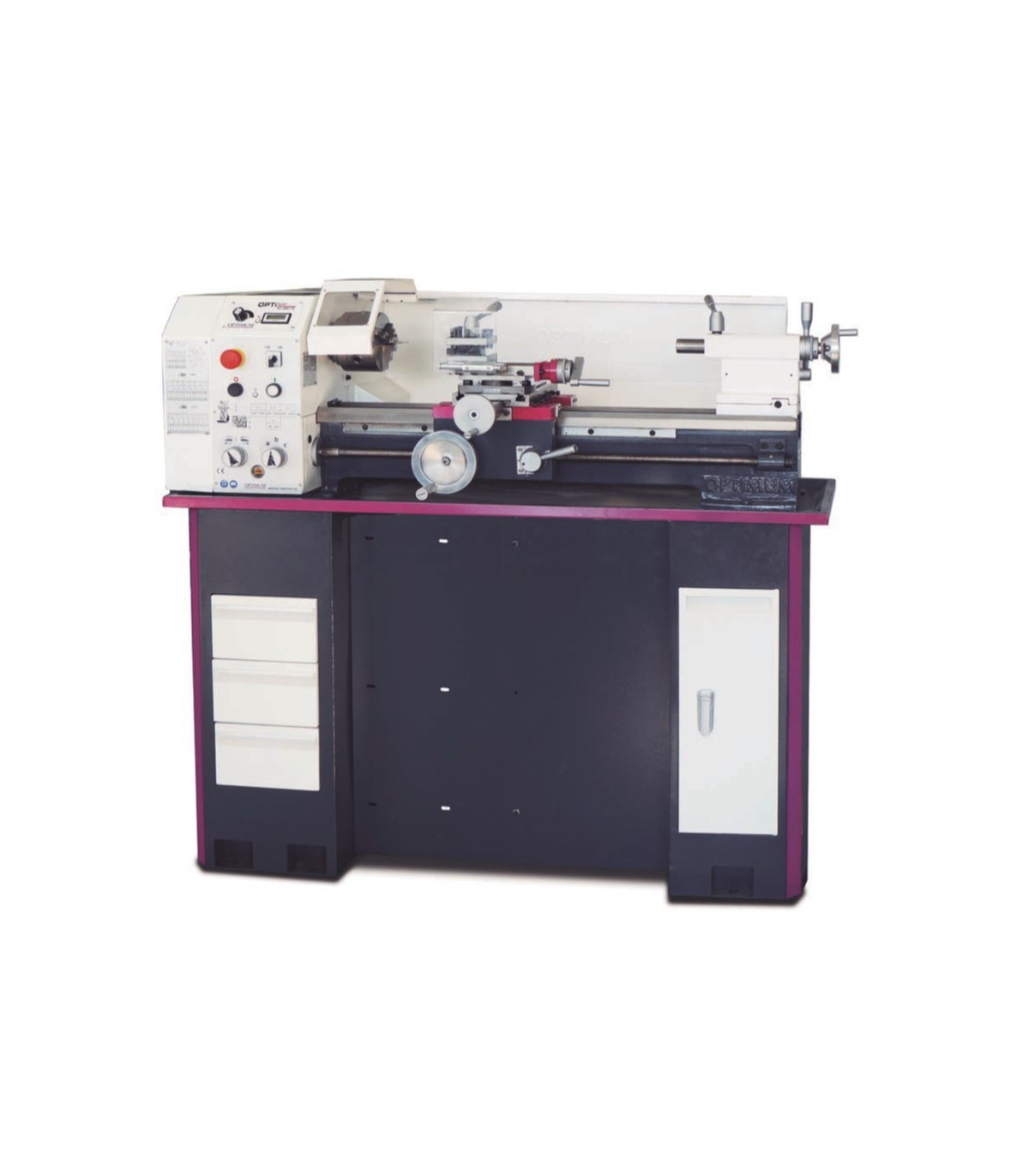

Tour de table TU 2807 400 V OPTIMUM

Tour de table TU 2807 400 V OPTIMUM. Le tour de table TU 2807 400 V OPTIMUM offre un traitement précis avec une concentricité supérieure à 0,009 mm. Son puissant moteur sans entretien et son lit en fonte grise assurent des performances exceptionnelles. Il comprend un mandrin à 3 mors et un porte-outil quadruple, avec un réglage rapide et facile. De plus, il dispose d'une rotation droite/gauche et d'un contre-point réglable pour le tournage conique, idéal pour des travaux exigeants. Avec son variateur silencieux et son écran numérique, il est parfait pour être productif dès le départ.

CARACTÉRISTIQUES

• Traitement précis
• Moteur puissant et sans entretien
• Lit de prisme fortement cannelé en fonte grise, trempé par induction et rectifié avec précision
• Engrenage d'alimentation à fonctionnement doux avec des engrenages arrondis fonctionnant dans un bain d'huile
• Guide de l'axe Z trempé et rectifié
• Concentricité garantie de la pointe du mandrin meilleure que 0,009 mm
• Concentricité dans le mandrin du tour meilleure que 0,04 mm
• Actionnement automatique du mandrin longitudinal/de progression
• Mandrin de progression pour le filetage ou le tournage longitudinal automatique
• Porte-outil quadruple
• Tous les guides peuvent être ajustés par des bandes de coin.
• Rotation droite/gauche commutable sur le panneau de contrôle
• Mandrin principal durci monté sur des roulements à rouleaux coniques de précision réglables
• Roulements à rouleaux coniques de qualité P5
• Nez de mandrin durci avec orifice de mandrin de Ø 26 mm
• Vis trapézoïdales enroulées
• Protection contre les copeaux sur le chariot supérieur
• Chariot supérieur glissant sur le chariot transversal
• Contre-point pour tournage conique réglable ± 5 mm
• Contre-point et volant avec échelle fine réglable de 0,02 mm
• Ajustement rapide, simple et sans outils par levier de serrage.
• Mandrin monté sur deux roulements frittés
• Jeu d'engrenages de changement dans le volume de livraison standard pour le filetage
• Volants sur le chariot avec échelle fine réglable 0,04 / 0,01 mm
• Palier de poussée
• Mandrin de tour à 3 mors inclus dans la livraison standard
• Interrupteur d'impact d'arrêt d'urgence
• Entièrement équipé, permettant à l'utilisateur d'être productif immédiatement après la mise en service.

TU 2807V

• Variateur CC silencieux, puissant et sans balais avec d'excellentes caractéristiques de contrôle
• Revêtement en acier de haute précision pour des vitesses plus élevées.
• Changement de vitesse facilement ajustable par potentiomètre
• Écran de vitesse numérique

SPÉCIFICATIONS TECHNIQUES

Dimensions et poids

• Longueur approx. 1370 millimètres
• Largeur/profondeur approx. 640 millimètres
• Hauteur approx. 535 millimètres
• Poids approximatif. 196 kilogrammes

Données électriques

• Sortie du moteur d'entraînement 0,85 kW
• Tension d'alimentation 400 volts
• Fréquence du réseau 50 Hz

Alimentation

• Plage d'alimentation longitudinale 0,07 – 0,4 mm/tr
• Nombre d'avances longitudinales 6

Pas

• Pas métrique 0,2 – 3,5 mm/tour
• Nombre de pas métriques 18
• Champ impérial 56 – 8 Gg/1"
• Nombre de pas impériaux 21

Plage de vitesse

• Nombre de vitesses 6
• Plage de vitesse 150 – 2000 min¯¹

Mandrin

• Mandrin de mandrin conique court
• Diamètre de l'orifice du mandrin/diamètre du passage de la tige 26 millimètres
• Hauteur maximale du porte-outil 12 millimètres
• Conique du mandrin MT 4

Contre-point

• Jet MK 3
• Trajet de la plume 85 millimètres
• Diamètre de la plume 30 millimètres

Axe

• Glissière supérieure de déplacement 60 millimètres
• Chariot transversal de voyage 160 millimètres
• Siège de chariot de voyage 580 millimètres

Zones de travail

• Hauteur maximale 140 millimètres
• Largeur maximale 700 millimètres
• Diamètre de tournage sur le banc de la machine 266 millimètres
• Diamètre d'oscillation au-dessus du chariot de planification 170 millimètres
• Largeur du lit 180 millimètres
• VPE 1

COMPOSANTS/EMBALLAGE

Unité : ud.

Unité d'emballage : 1

• Mandrin de tour à trois mors Ø 125 mm, fixation centrée
• Pointe de centrage fixe MK 2 et MK 4
• Support quadruple en acier de 12 mm
• Outil de tour HSS
• Écran
• Poêle à frire
• Jeu de changement de vitesses
• Outil opérationnel

POUR QUEL TYPE DE TRAVAIL EST-IL APPROPRIÉ

Le tour de table TU 2807 400 V OPTIMUM est adapté pour :

• Usinage de pièces
• Prototypage
• Bricolage
• Éducation
• Industrie artisanale
