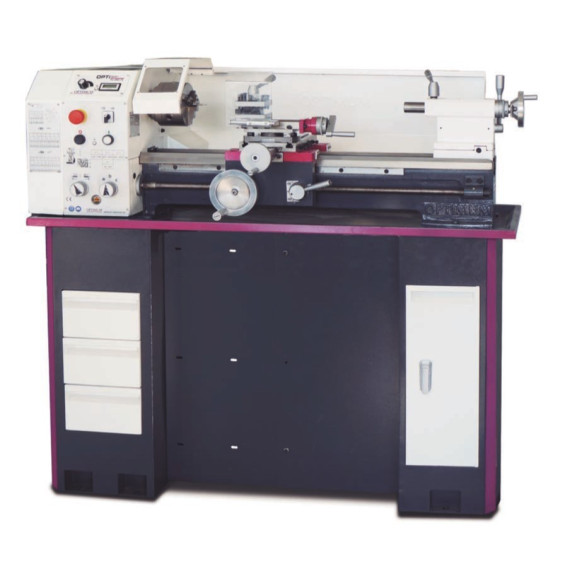

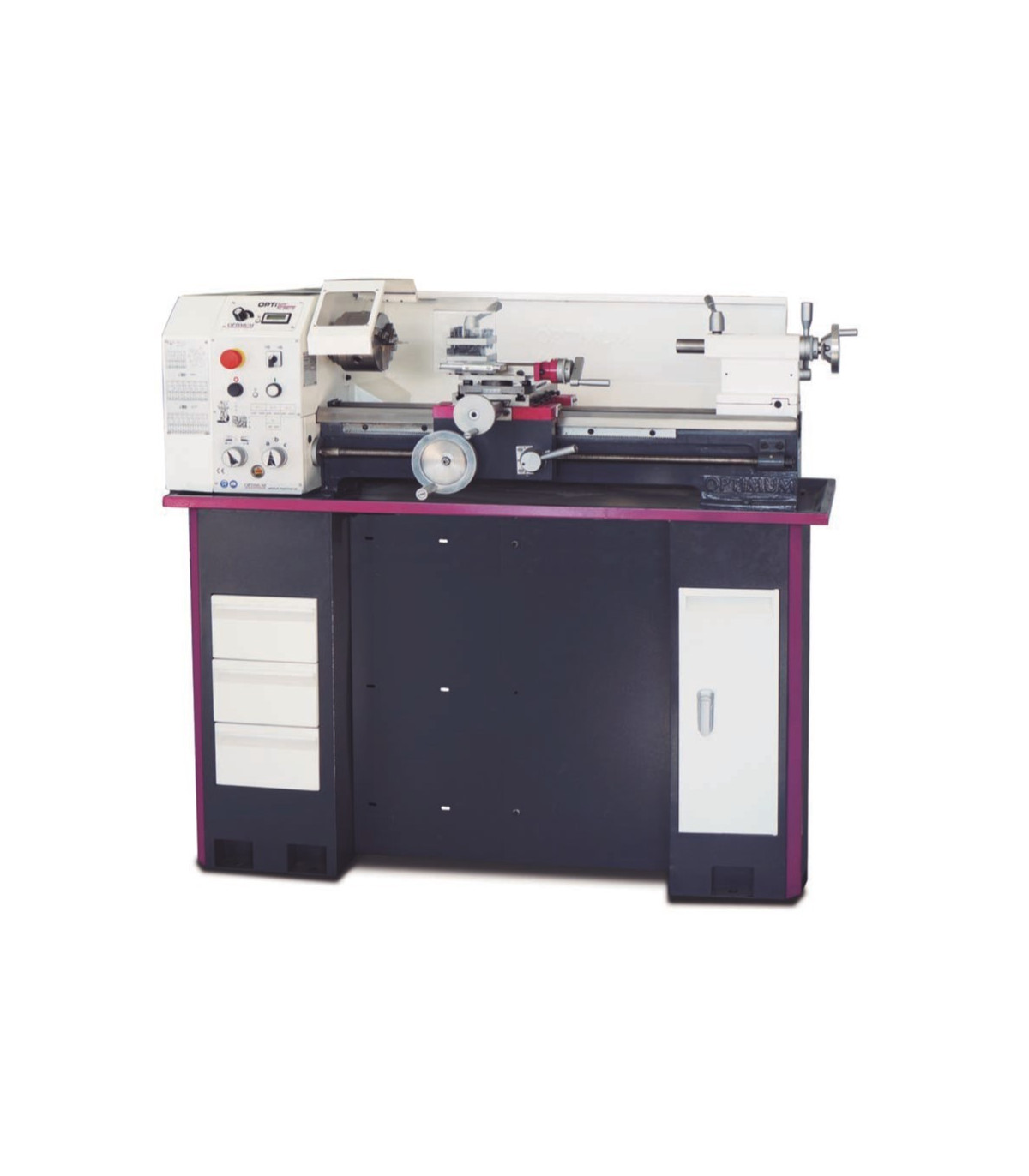

Tournevis avec précision de concentricité TU 2807 230 V OPTIMUM

Tour avec précision de concentricité TU 2807 230 V OPTIMUM. Le tour TU 2807 230 V OPTIMUM offre un traitement précis avec une concentricité meilleure que 0,009 mm. Son puissant moteur sans entretien et son lit en fonte grise garantissent des performances supérieures. Il comprend un mandrin à 3 mors et un porte-outil quadruple. Avec un système d'engrenage doux et un réglage rapide, il permet une utilisation efficace et productive. De plus, il dispose d'une rotation droite/gauche et d'un contre-point réglable pour le tournage conique, idéal pour des travaux exigeants dès le premier instant.

CARACTÉRISTIQUES

• Traitement précis
• Moteur puissant et sans entretien
• Lit de prisme fortement cannelé en fonte grise, trempé par induction et rectifié avec précision
• Engrenage d'alimentation à fonctionnement doux avec des engrenages arrondis fonctionnant dans un bain d'huile
• Guide d'axe Z trempé et rectifié
• Concentricité garantie de la pointe du mandrin meilleure que 0,009 mm
• Concentricité dans le mandrin du tour meilleure que 0,04 mm
• Actionnement automatique du mandrin longitudinal/de progression
• Mandrin de progression pour le filetage ou le tournage longitudinal automatique
• Porte-outil quadruple
• Tous les guides peuvent être ajustés par des bandes en coin.
• Rotation droite/gauche commutable sur le panneau de contrôle
• Mandrin principal durci monté sur des roulements à rouleaux coniques de précision réglables
• Roulements à rouleaux coniques de qualité P5
• Nez de mandrin durci avec orifice de mandrin de Ø 26 mm
• Mandrins trapézoïdaux enroulés
• Protection contre les copeaux sur le chariot supérieur
• Chariot supérieur glissant sur le chariot transversal
• Contre-point pour tournage conique réglable ± 5 mm
• Contre-point et volant avec échelle fine réglable de 0,02 mm
• Réglage rapide, simple et sans outils par levier de serrage.
• Mandrin monté sur deux roulements frittés
• Jeu d'engrenages de changement dans le volume de livraison standard pour le filetage
• Volants sur le chariot avec échelle fine réglable 0,04 / 0,01 mm
• Palier de poussée
• Mandrin de tour à 3 mors inclus dans la livraison standard
• Interrupteur de coupure d'urgence
• Entièrement équipé, permettant à l'utilisateur d'être productif immédiatement après la mise en service.

TU 2807V

• Variateur de courant continu silencieux, puissant et sans balais avec d'excellentes caractéristiques de contrôle
• Revêtement en acier de haute précision pour des vitesses plus élevées.
• Changement de vitesse facilement ajustable par potentiomètre
• Affichage de la vitesse numérique

SPÉCIFICATIONS TECHNIQUES

Dimensions et poids

• Longueur env. 1370 millimètres
• Largeur/profondeur env. 640 millimètres
• Hauteur env. 535 millimètres
• Poids approximatif. 196 kilogrammes

Données électriques

• Sortie du moteur d'entraînement 0,85 kW
• Tension d'alimentation 230 V
• Fréquence du réseau 50 Hz

Alimentation

• Plage d'alimentation longitudinale 0,07 – 0,4 mm/tr
• Nombre d'avances longitudinales 6

Pas

• Pas métrique 0,2 – 3,5 mm/tour
• Nombre de pas métriques 18
• Champ impérial 56 – 8 Gg/1"
• Nombre de pas impériaux 21

Plage de vitesse

• Nombre de vitesses 6
• Plage de vitesse 150 – 2000 min¯¹

Mandrin

• Mandrin de mandrin conique court
• Diamètre de l'orifice du mandrin/diamètre du pas de la tige 26 millimètres
• Hauteur maximale du porte-outil 12 millimètres
• Conique du mandrin MT 4

Contre-point

• Contre-point MT 3
• Course de la pointe 85 millimètres
• Diamètre de la pointe 30 millimètres

Axes

• Glissière supérieure de déplacement 60 millimètres
• Chariot transversal de déplacement 160 millimètres
• Chariot de déplacement 580 millimètres

Zones de travail

• Hauteur maximale 140 millimètres
• Largeur maximale 700 millimètres
• Diamètre de tournage sur le banc de la machine 266 millimètres
• Diamètre de rotation au-dessus du chariot de planage 170 millimètres
• Largeur du lit 180 millimètres
• VPE 1

COMPOSANTS/EMBALLAGE

Unité : ud.

Unité d'emballage : 1

• Mandrin de tour à trois mors Ø 125 mm, maintien centré
• Pointe de centrage fixe MK 2 et MK 4
• Support quadruple en acier de 12 mm
• Outil de tour HSS
• Écran
• Poêle à frire
• Jeu de changement de vitesses
• Outil opérationnel

POUR QUEL TYPE DE TRAVAIL EST-IL APPROPRIÉ

Le Tour avec précision de concentricité TU 2807 230 V OPTIMUM est adapté pour :

• Usinage de pièces
• Prototypage
• Brico
• Éducation
• Industrie artisanale
