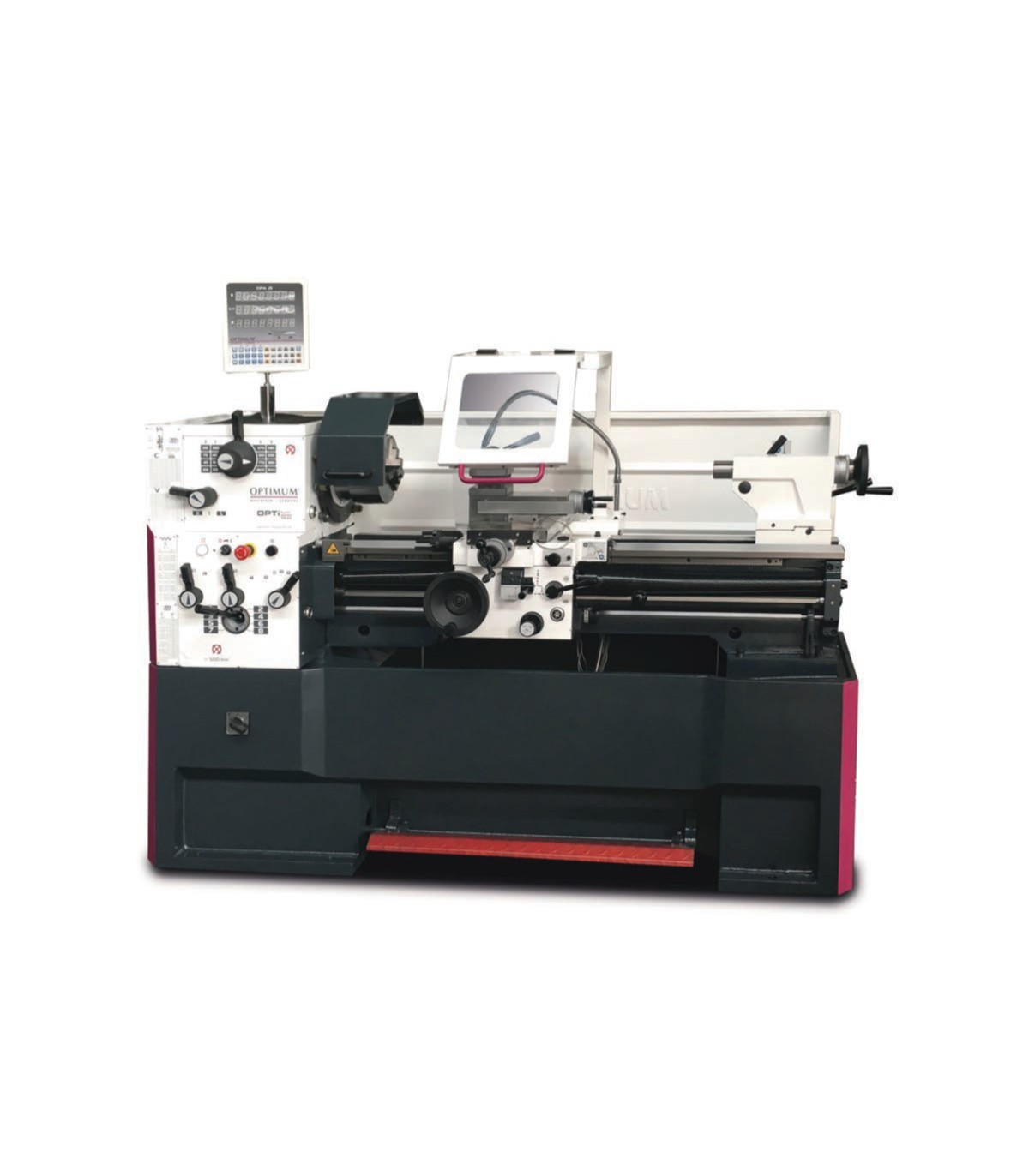

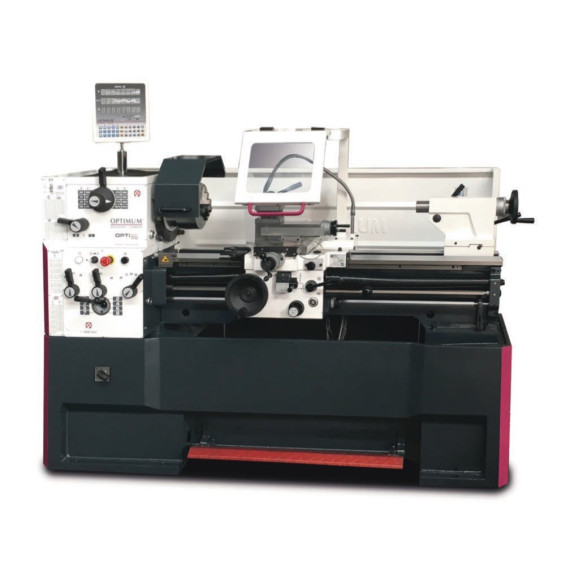

Tour de banc avec système de refroidissement TH 4210D OPTIMUM

Tour à banc avec système de refroidissement TH 4210D OPTIMUM. Le tour à banc TH 4210D OPTIMUM se distingue par son guide d'axe Z trempé et une concentricité supérieure à 0,015 mm. Son broche fonctionne dans un bain d'huile et dispose d'une lubrification centrale et d'une électronique de sécurité. Il permet des réglages précis sans changer de pignons et possède un système de refroidissement efficace. Avec des dimensions de 1940x915x1375 mm et un poids de 1162 kg, il est robuste et polyvalent, idéal pour des travaux exigeants dans l'atelier, garantissant précision et sécurité.

CARACTÉRISTIQUES

• Guide d'axe Z trempé et rectifié
• Concentricité garantie de la pointe de la broche meilleure que 0,015 mm
• Mandrin Camlock DIN ISO 702-2 N° 6
• Couvercle de vis d'avance
• Glissière usinée avec précision
• Tous les guides peuvent être ajustés par des bandes de coin.
• Rotation droite/gauche sur la glissière du banc commutable par broche de commutation
• Électronique de sécurité à deux canaux
• Lubrification centrale sur la glissière du banc
• Plage d'ajustement de la glissière supérieure ± 90
• La broche principale fonctionne dans un bain d'huile
• Roues dentées à marche douce, trempées et rectifiées avec 2 roulements à rouleaux coniques de précision ajustables
• Interrupteur avec calcul de la durée de vie, testé selon la norme EN ISO 13849
• Tous les pas métriques dans la plage de 0,2 à 14 mm/tr et tous les filetages en pouces dans la plage de 72 à 2 filetages par pouce peuvent être ajustés sans remplacer les pignons de changement en utilisant le levier de commutation sur le panneau de contrôle.
• Volants avec échelle fine ajustable 0,04 / 0,02 mm
• Volants de sécurité avec fonction de désaccouplement selon EN23125 sur les axes X et Z
• Lit de prisme fortement cannelé, trempé par induction et rectifié avec précision en fonte grise
• Système de refroidissement avec réservoir de liquide de refroidissement séparé avec indicateur de niveau et séparateur d'huile ; vidange et nettoyage faciles et complets selon DIN
• Sous-structure et banc de la machine coulés en une seule pièce en fonte Meehanite
• Dispositif d'arrêt d'urgence avec commande au pied
• Support quadruple en acier

SPÉCIFICATIONS TECHNIQUES

Système de lubrifiant de refroidissement

• Sortie de la pompe de refroidissement 100 watts

Dimensions et poids

• Longueur approx. 1940 millimètres
• Largeur/profondeur approx. 915 millimètres
• Hauteur approx. 1375 millimètres
• Poids approximatif. 1162 kilogrammes

Données électriques

• Sortie du moteur d'entraînement 4,5 kW
• Valeur nominale totale 4,6 kW
• Tension d'alimentation 400 volts
• Fréquence du réseau 50 Hz

Alimentation

• Plage d'alimentation longitudinale 0,05 – 1,7 mm/tr
• Nombre d'avances longitudinales 17
• Plage d'alimentation plane 0,025 – 0,85 mm/tr
• Nombre d'alimentations planes 17

Pas

• Pas métrique 0,2 – 14 mm/tr
• Nombre de pas métriques 39
• Champ impérial 72 – 2 Gg/1"
• Nombre de pas impériaux 45
• Pas diamétral 8 – 44
• Nombre de pas diamétraux 21
• Pas de filetage modulaire 0,3 – 3,5 mm/tour
• Nombre de pas de filetage modulaires 18

Plage de vitesse

• Nombre de vitesses 16
• Plage de vitesse 45 – 1800 min-1

Broche

• Mandrin de broche Verrouillage par came DIN ISO 702-2 n° 6
• Diamètre du trou de la broche/diamètre du passage de la tige 52 millimètres
• Hauteur maximale du porte-outil 20 millimètres
• Cone de la broche MT 6

Contre-point

• Jet MT 4
• Traçage de plume 120 millimètres
• Diamètre de la plume 50 millimètres

Axes

• Glissière supérieure de déplacement 140 millimètres
• Chariot transversal de déplacement 230 millimètres
• Selle de chariot de déplacement 780 millimètres

Zones de travail

• Hauteur maximale 210 millimètres
• Largeur maximale 1000 millimètres
• Diamètre de rotation sur le banc de la machine 420 millimètres
• Diamètre d'oscillation sur le pont du lit 590 millimètres
• Diamètre d'oscillation au-dessus du chariot de planage 250 millimètres
• Longueur de rotation sur le pont du lit 260 millimètres
• Largeur du lit 250 millimètres
• VPE 1

COMPOSANTS/EMBALLAGE

Unité : ud.

Unité d'emballage : 1

• Pas de biseau fixe Ø 15 - 145 mm
• Pas de biseau mobile Ø 10 - 75 mm
• Lumière LED pour machine
• Manchon réducteur MK 6 / MK 4
• Point de centrage fixe MK 4
• Jeu de changement de vitesses
• Butée de position avec réglage fin
• Remplissage initial de la machine avec huile de qualité
• Outil opérationnel

TH 4210 / TH 4210D / TH 4215D

• Support quadruple en acier max. 20 mm

TH 4210V

• Support en acier à changement rapide 5-B
• Support en acier 25 x 120 type D pour ciseaux carrés

ÉQUIPEMENT

Indicateur de position numérique DPA 31 Plus

POUR QUEL TYPE DE TRAVAIL EST-IL APPROPRIÉ

Le tour à banc avec système de refroidissement TH 4210D OPTIMUM est adapté pour :

• Usinage de pièces
• Prototypage
• Brico
• Éducation
• Industrie artisanale

CERTIFICATION

- EN ISO 13849 : La norme EN ISO 13849 se concentre sur la sécurité des systèmes de contrôle liés aux machines, établissant des exigences pour la conception et l'évaluation de ces systèmes afin d'assurer un fonctionnement sûr et de minimiser les risques de défaillances pouvant causer des blessures ou des dommages. Elle définit des niveaux de performance (PL) qui doivent être atteints selon le risque, en tenant compte de la probabilité et des conséquences des défaillances, et couvre des aspects tels que la redondance et le diagnostic du système pour garantir sa fiabilité dans l'environnement de travail.

- DIN ISO 702-2 N° 6 : La norme DIN ISO 702-2 N° 6 traite de la classification et de l'étiquetage des produits chimiques, garantissant que les informations sur les dangers et les mesures de sécurité soient claires et compréhensibles pour les utilisateurs.

- EN 23125 : La norme EN 23125 aborde la sécurité dans la manipulation de matériaux en vrac, établissant des exigences pour la conception et l'utilisation d'équipements, garantissant la sécurité des opérateurs et minimisant les risques.
