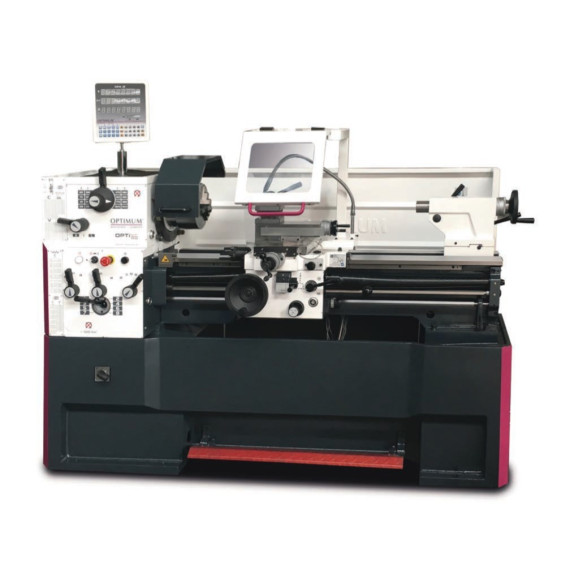

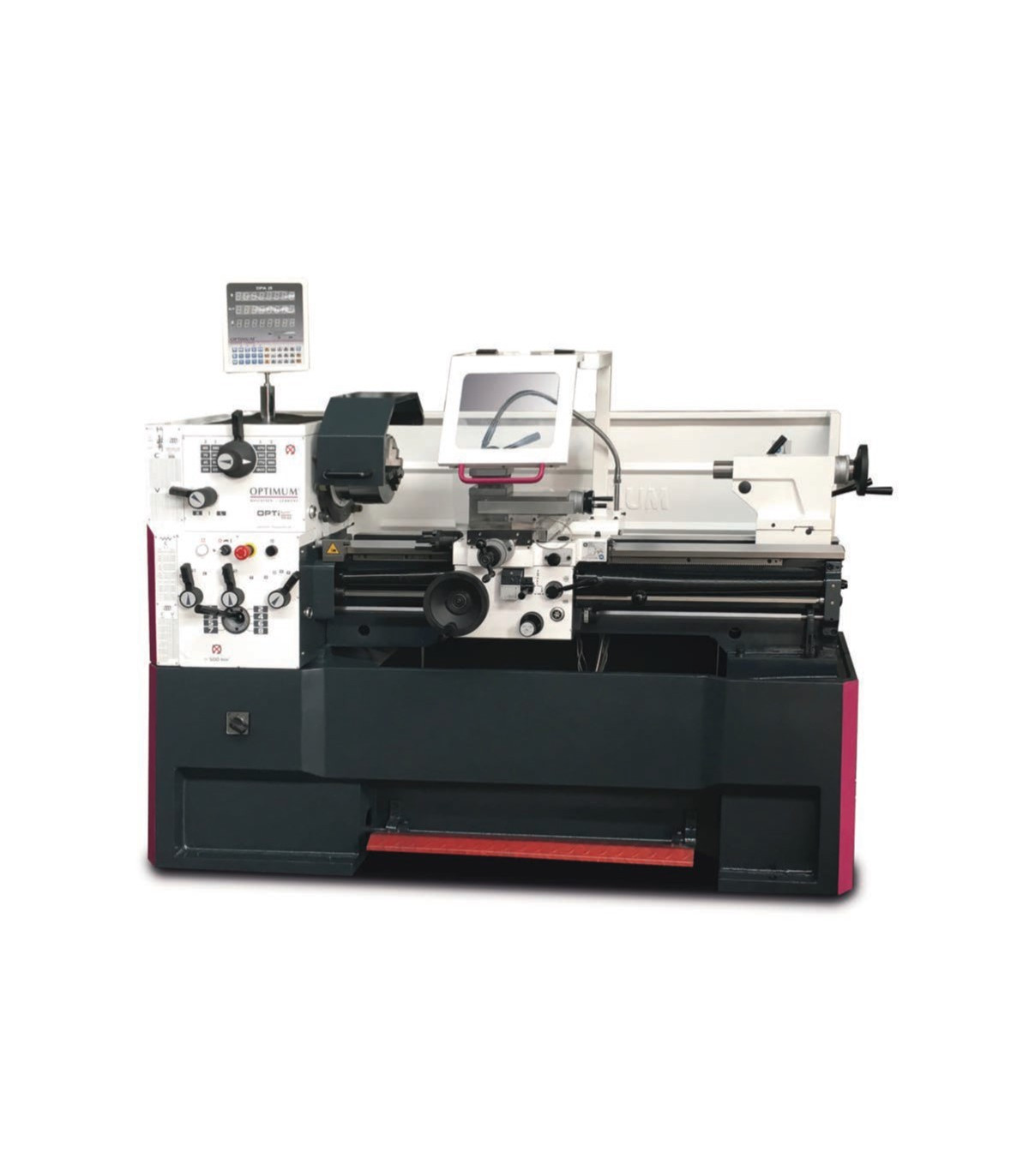

Tornio da banco con sistema di raffreddamento TH 4210D OPTIMUM

Tornio da banco con sistema di raffreddamento TH 4210D OPTIMUM. Il tornio da banco TH 4210D OPTIMUM si distingue per la sua guida dell'asse Z temprata e una concentricità superiore a 0,015 mm. Il suo mandrino lavora in bagno d'olio e dispone di lubrificazione centrale ed elettronica di sicurezza. Permette regolazioni precise senza cambiare ingranaggi e ha un sistema di raffreddamento efficiente. Con dimensioni di 1940x915x1375 mm e un peso di 1162 kg, è robusto e versatile, ideale per lavori impegnativi in officina, garantendo precisione e sicurezza.

CARATTERISTICHE

• Guida dell'asse Z temprata e rettificata
• Concentricità garantita della punta del mandrino migliore di 0,015 mm
• Portamandrini Camlock DIN ISO 702-2 N° 6
• Coperchio della vite di avanzamento
• Slitta meccanizzata con precisione
• Tutte le guide possono essere regolate tramite strisce a cuneo.
• Rotazione destra/sinistra nella slitta del letto commutabile tramite mandrino di commutazione
• Elettronica di sicurezza a due canali
• Lubrificazione centrale nella slitta del letto
• Intervallo di regolazione della slitta superiore ± 90
• Il mandrino principale funziona in bagno d'olio
• Ruote dentate a movimento fluido, temprate e rettificate con 2 cuscinetti a rulli conici di precisione regolabili
• Interruttore con calcolo del ciclo di vita, testato secondo la norma EN ISO 13849
• Tutti i passi metrici nell'intervallo da 0,2 a 14 mm/giro e tutte le filettature in pollici nell'intervallo da 72 a 2 filetti per pollice possono essere regolati senza sostituire gli ingranaggi di cambio utilizzando la leva di interruttore nel pannello di controllo.
• Volanti con scala fine regolabile 0,04 / 0,02 mm
• Volanti di sicurezza con funzione di disaccoppiamento secondo EN23125 sugli assi X e Z
• Letto a prisma fortemente scanalato, temprato per induzione e rettificato con precisione in ghisa grigia
• Sistema di raffreddamento con serbatoio di refrigerante separato con indicatore di livello e separatore d'olio; svuotamento e pulizia facili e complete secondo DIN
• Sottostruttura e banco della macchina fusi in un unico pezzo di ghisa Meehanite
• Dispositivo di arresto di emergenza con azionamento a pedale
• Supporto quadruplo in acciaio

SPECIFICHE TECNICHE

Sistema di lubrificazione di raffreddamento

• Uscita della pompa di refrigerante 100 watt

Dimensioni e pesi

• lunghezza circa 1940 millimetri
• larghezza/profondità circa 915 millimetri
• altezza circa 1375 millimetri
• peso approssimativo. 1162 chilogrammi

Dati elettrici

• Uscita del motore di azionamento 4,5 kW
• Valore nominale totale 4,6 kW
• Tensione di alimentazione 400 volt
• Frequenza di rete 50 Hz

Alimentazione

• Intervallo di alimentazione longitudinale 0,05 – 1,7 mm/giro
• Numero di avanzamenti longitudinali 17
• Gamma di alimentazione piana 0,025 – 0,85 mm/giro
• Numero di alimentazioni planari 17

Passaggi

• Passo metrico 0,2 – 14 mm/giro
• Numero di passi metrici 39
• Campo imperiale 72 – 2 Gg/1"
• Numero di passi imperiali 45
• Passo diametrale 8 – 44
• Numero di passi diametrali 21
• Passo di filettatura modulare 0,3 – 3,5 mm/giro
• Numero di passi di filettatura modulari 18

Intervallo di velocità

• Numero di marce 16
• Intervallo di velocità 45 – 1800 min-1

Mandrino

• Mandrino di mandrino Blocco a leva DIN ISO 702-2 n. 6
• Diametro del foro del mandrino/diametro del passaggio della barra 52 millimetri
• Altezza massima del portautensili 20 millimetri
• Cono del mandrino MT 6

Contropunta

• Getto MT 4
• Tracciato della penna 120 millimetri
• Diametro della penna 50 millimetri

Assi

• Slitta superiore di spostamento 140 millimetri
• Carrello trasversale di viaggio 230 millimetri
• Sella del carrello di viaggio 780 millimetri

Aree di lavoro

• Altezza massima 210 millimetri
• larghezza massima 1000 millimetri
• Diametro di rotazione sul banco della macchina 420 millimetri
• Diametro di oscillazione nel ponte del letto 590 millimetri
• Diametro di oscillazione sopra il carro di pianificazione 250 millimetri
• lunghezza di rotazione nel ponte del letto 260 millimetri
• larghezza del letto 250 millimetri
• VPE 1

COMPONENTI/IMBALLAGGIO

Unità: ud.

Unità di imballaggio: 1

• Passo di smusso fisso Ø 15 - 145 mm
• Passo di smusso mobile Ø 10 - 75 mm
• Luce LED per macchina
• Manicotto riduttore MK 6 / MK 4
• Punto di centraggio fisso MK 4
• Gioco di cambio marce
• Fermoposizione con regolazione fine
• Riempimento iniziale della macchina con olio di qualità
• Strumento operativo

TH 4210 / TH 4210D / TH 4215D

• Supporto quadruplo in acciaio max. 20 mm

TH 4210V

• Supporto in acciaio a cambio rapido 5-B
• Supporto in acciaio 25 x 120 tipo D per scalpelli quadrati

ATTREZZATURA

Indicatore di posizione digitale DPA 31 Plus

PER CHE TIPO DI LAVORO È ADATTO

Il tornio da banco con sistema di raffreddamento TH 4210D OPTIMUM è adatto per:

• Meccanizzazione di pezzi
• Prototipazione
• Fai da te
• Istruzione
• Industria artigianale

CERTIFICAZIONE

- EN ISO 13849: La norma EN ISO 13849 si concentra sulla sicurezza dei sistemi di controllo relativi alle macchine, stabilendo requisiti per la progettazione e la valutazione di questi sistemi per garantire un funzionamento sicuro e minimizzare i rischi di guasti che possano causare infortuni o danni. Definisce livelli di prestazione (PL) che devono essere raggiunti in base al rischio, considerando la probabilità e le conseguenze dei guasti, e comprende aspetti come la ridondanza e la diagnostica del sistema per garantire la sua affidabilità nell'ambiente di lavoro.

- DIN ISO 702-2 N° 6: La norma DIN ISO 702-2 N° 6 tratta della classificazione e dell'etichettatura dei prodotti chimici, garantendo che le informazioni sui pericoli e le misure di sicurezza siano chiare e comprensibili per gli utenti.

- EN 23125: La norma EN 23125 affronta la sicurezza nella manipolazione di materiali sfusi, stabilendo requisiti per la progettazione e l'uso di attrezzature, garantendo la sicurezza degli operatori e minimizzando i rischi.
