Protezione di Sicurezza Universale per trapano

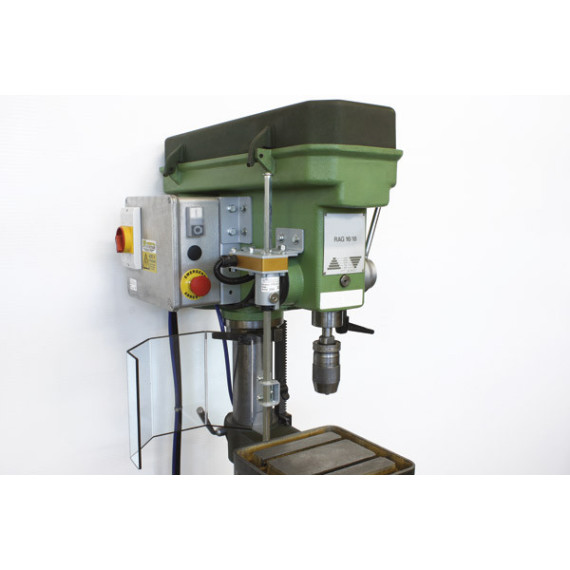

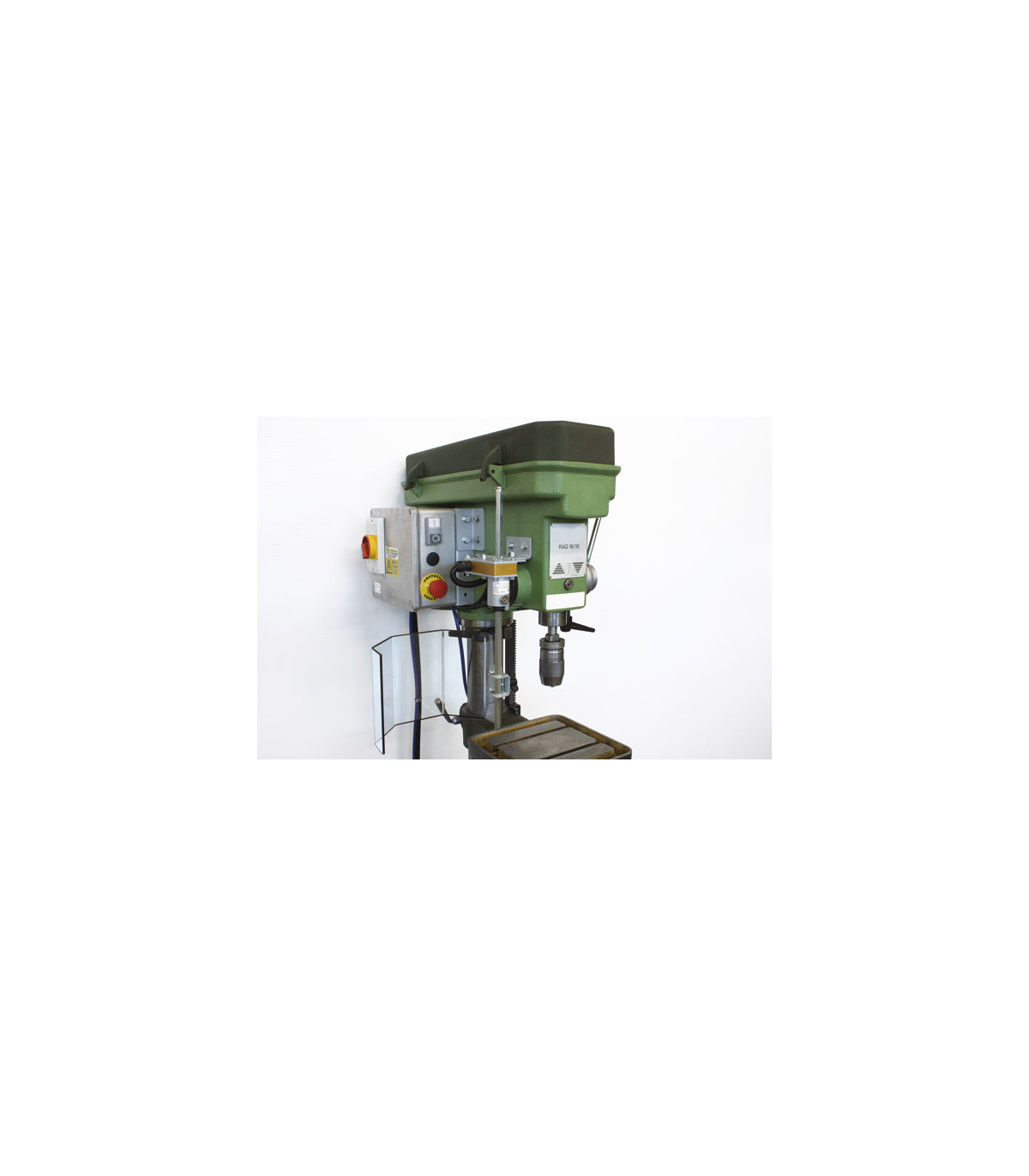

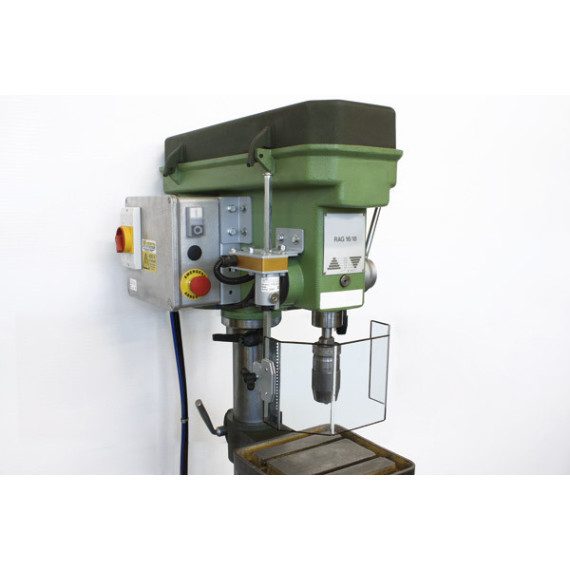

Solido e versatile, l'unico con doppio sistema di regolazione dello schermo. Adatto per l'installazione su trapani tradizionali, pantografi e macchine simili.

· Protegge l'operatore dal contatto diretto frontale con le parti rotanti dell'albero e dalla proiezione di trucioli e lubrificanti refrigeranti. Si unisce dal lato sinistro della macchina.
· Lo schermo semioctogonale può essere regolato verticalmente tramite due sistemi diversi:
· Gruppo braccio-schermo, regolabile attraverso il gruppo microinterruttore (punto 4). Lo schermo si regola con il braccio (punto 5).
· La morsa di supporto dello schermo può essere posizionata all'interno (punto 7) o all'esterno (punto 8), offrendo diverse possibilità di regolazione orizzontale.
· Completo con microinterruttore di sicurezza.

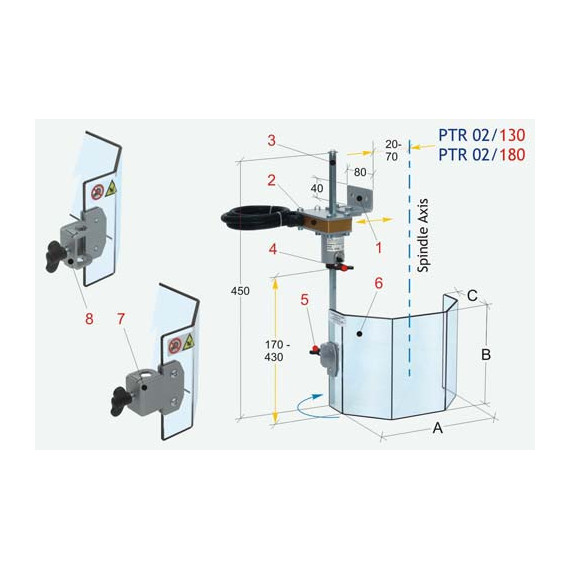

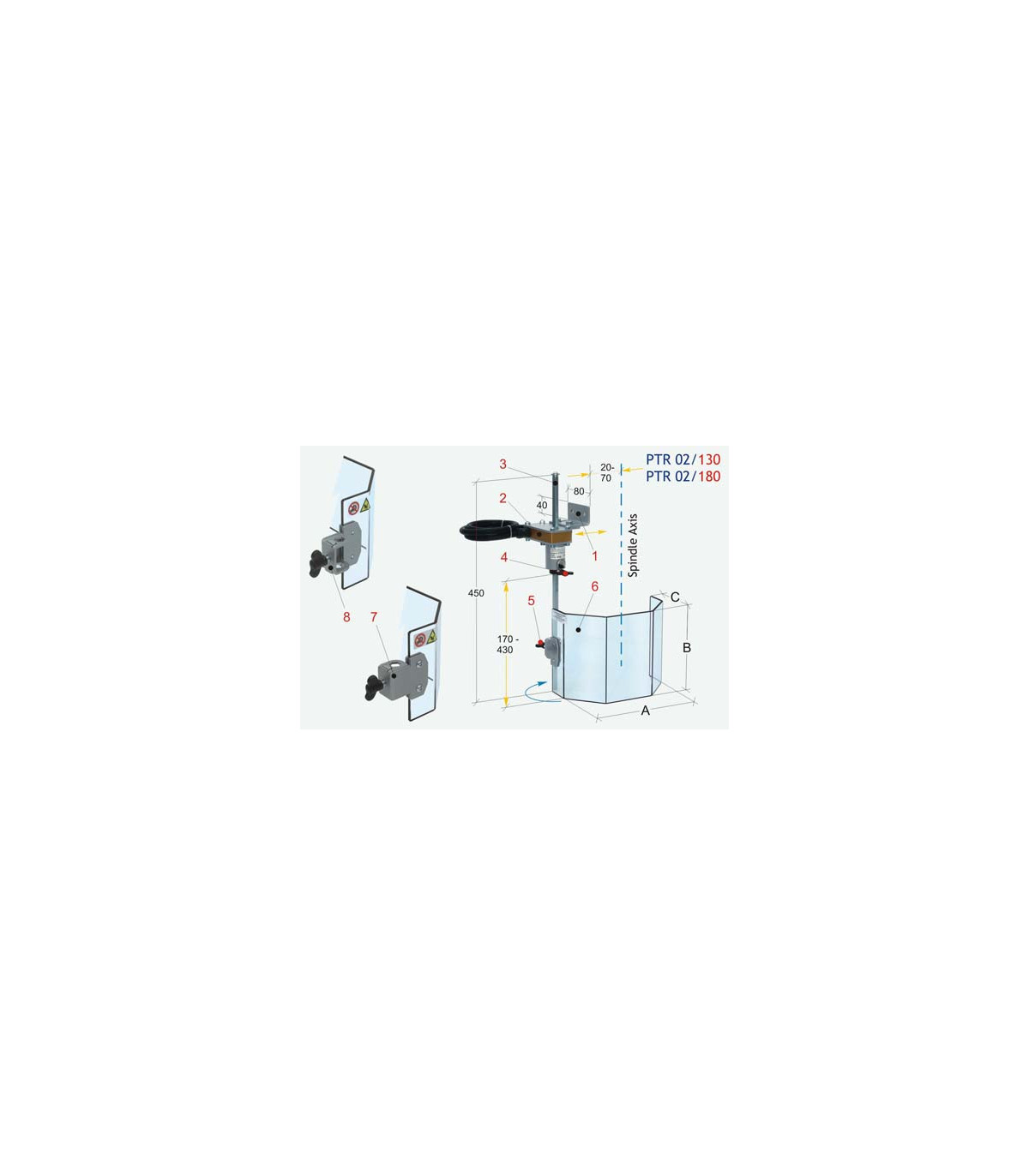

1 Staffa di ancoraggio in acciaio pressato.
2 Scatola principale del microinterruttore di sicurezza rotazione 180°. N. 2 contatti NC
3 Braccio verticale di supporto dello schermo in esagono di acciaio.
4 Pulsante di regolazione del braccio dello schermo rispetto al gruppo microinterruttore.
5 Pulsante di regolazione dello schermo rispetto al braccio di supporto.
6 Schermo semioctogonale in policarbonato.
