Universeller Sicherheitschutz für Bohrmaschinen

Robust und vielseitig, der einzige mit doppelter Bildschirmverstellung. Geeignet für die Installation an traditionellen Bohrmaschinen, Pantographen und ähnlichen Maschinen.

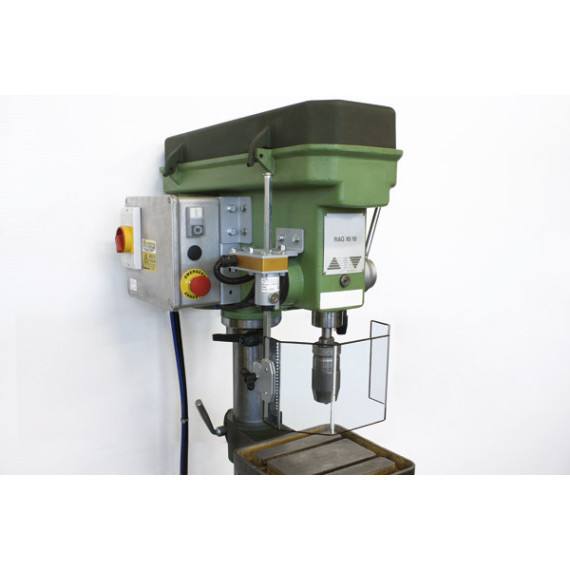

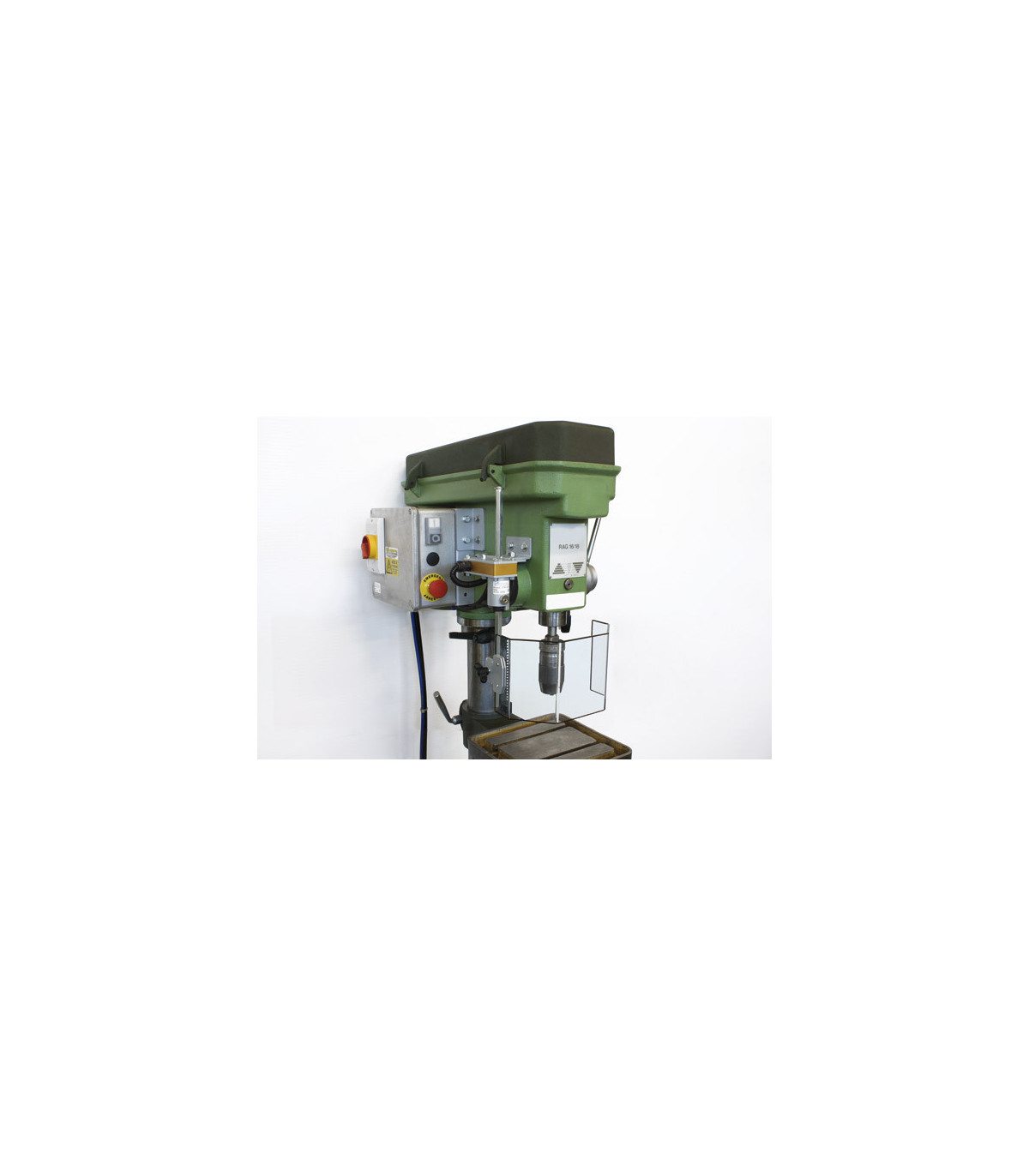

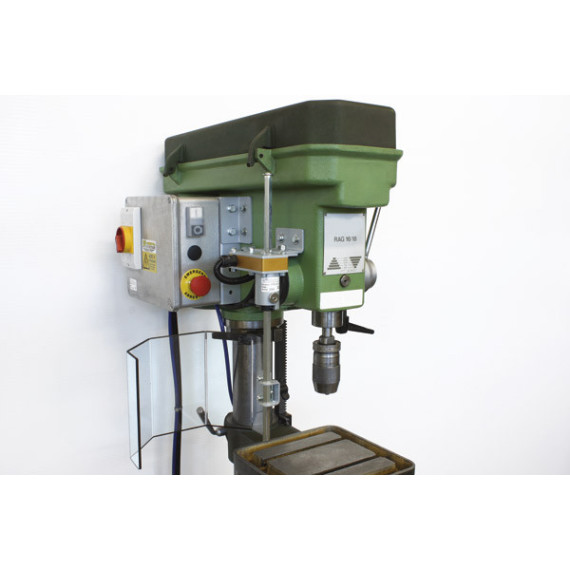

· Schützt den Bediener vor direktem Frontal-Kontakt mit den rotierenden Teilen der Spindel sowie vor dem Spritzen von Spänen und Kühlschmierstoffen. Wird an der linken Seite der Maschine befestigt.
· Der semi-octagonale Bildschirm kann vertikal durch zwei verschiedene Systeme eingestellt werden:
· Arm-Bildschirm-Gruppe, einstellbar über die Mikroschaltergruppe (Punkt 4). Der Bildschirm wird mit dem Arm eingestellt (Punkt 5).
· Die Haltezange des Bildschirms kann innen (Punkt 7) oder außen (Punkt 8) angebracht werden, was verschiedene Möglichkeiten der horizontalen Einstellung bietet.
· Komplett mit dem Sicherheitsschalter.

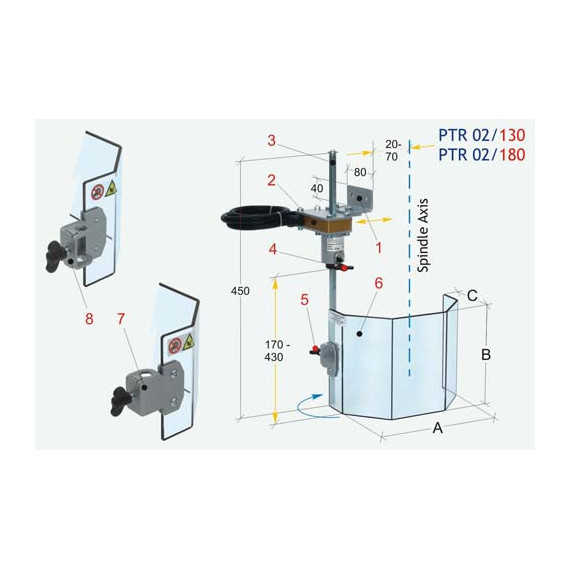

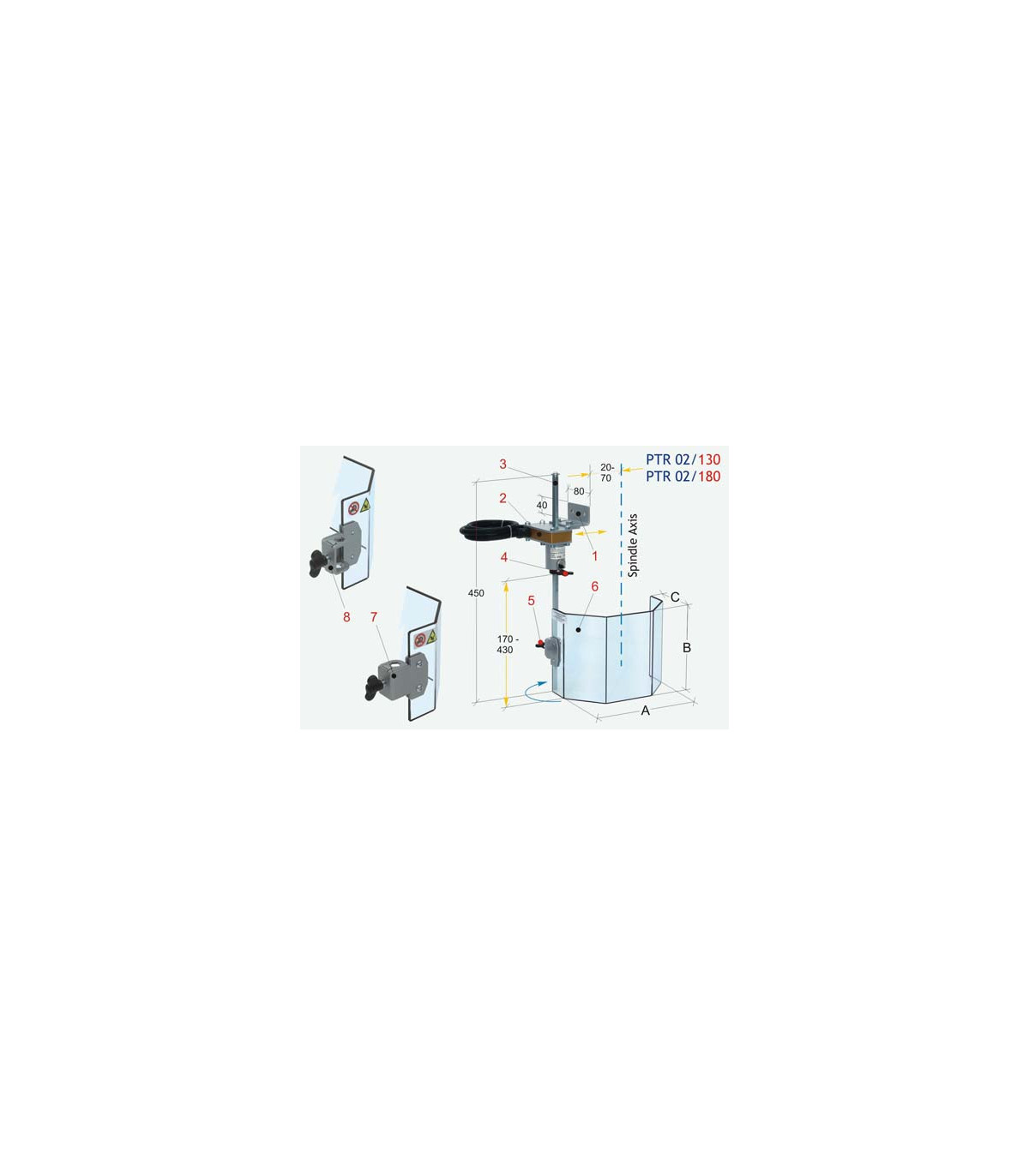

1 Ankerbügel aus gepresstem Stahl.
2 Hauptgehäuse des Sicherheitsschalters mit 180° Drehung. N. 2 NC Kontakte
3 Vertikaler Arm zur Unterstützung des Bildschirms aus Stahl-Hexagon.
4 Einstelltaste des Bildschirmarms in Bezug auf die Mikroschaltergruppe.
5 Einstelltaste des Bildschirms in Bezug auf den Haltearm.
6 Semi-octagonaler Bildschirm aus Polycarbonat.
