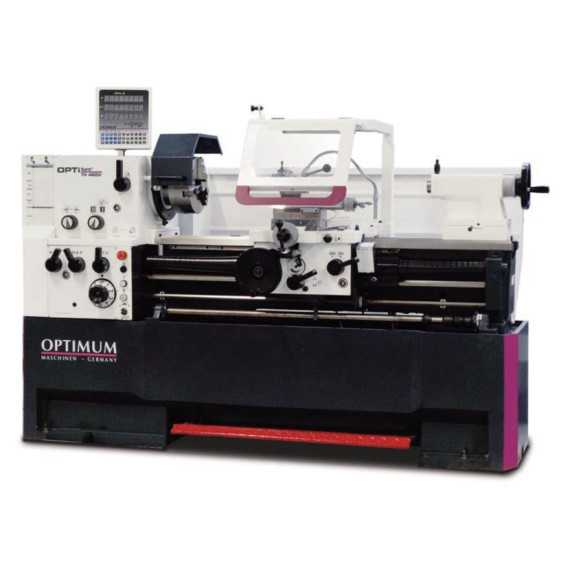

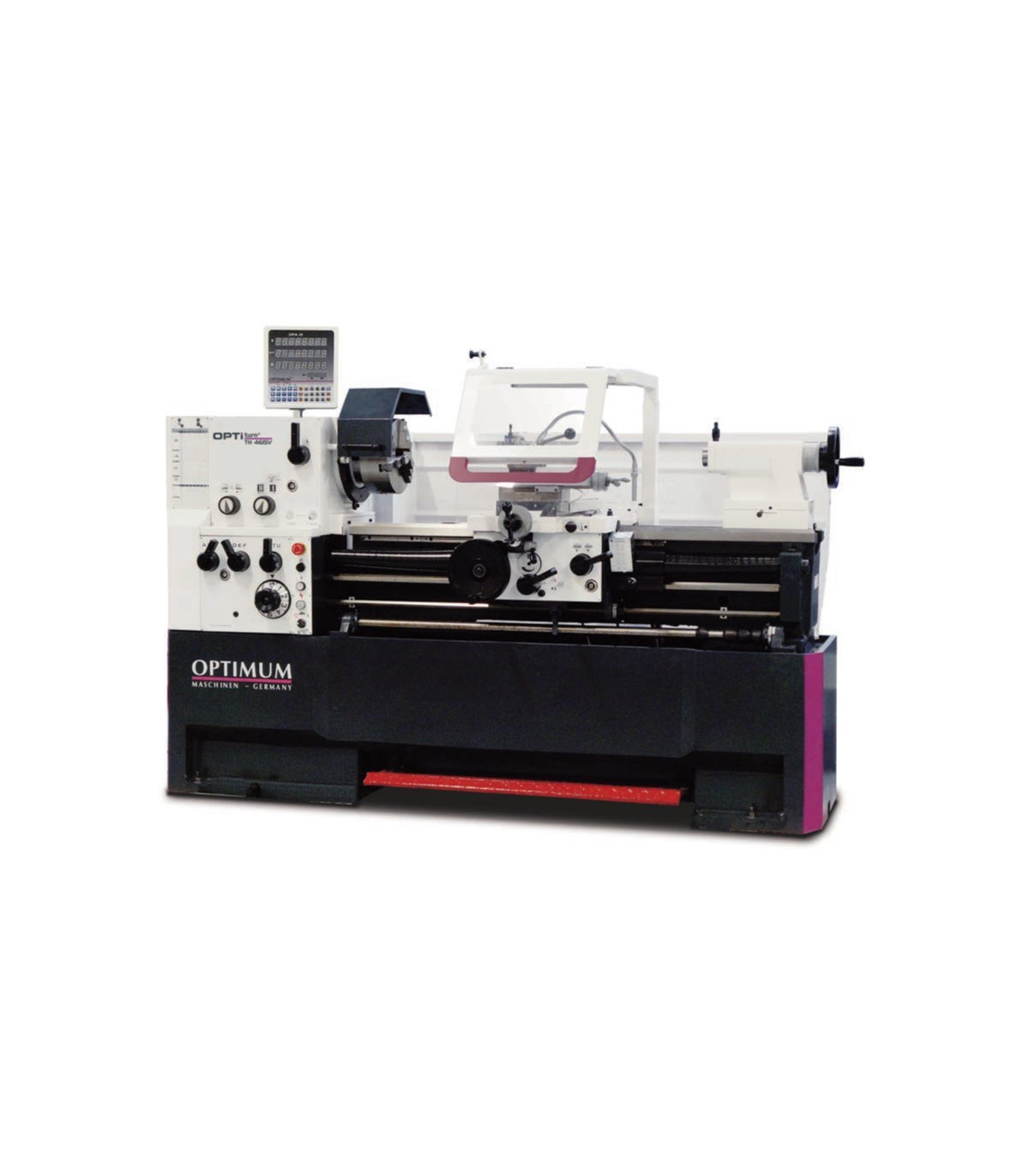

Tornio da banco TH 4620D con DPA31 PLUS OPTIMUM

Torni a banco TH 4620D con DPA31 PLUS OPTIMUM. Il tornio a banco TH 4620D con DPA31 PLUS OPTIMUM offre un funzionamento preciso e fluido. Con una guida dell'asse Z temprata, garantisce una concentricità ≤ 0,015 mm. Il suo design robusto include elettronica di sicurezza, lubrificazione centrale e un efficiente sistema di raffreddamento. Tutte le guide sono regolabili e dispone di un contropunto facile da manovrare. Ideale per lavori impegnativi, la sua costruzione in bagno d'olio assicura durabilità e prestazioni ottimali ad ogni utilizzo.

CARATTERISTICHE

• Guida dell'asse Z temprata e rettificata
• Concentricità garantita della punta del mandrino ≤ 0,015 mm
• Gli assi, le ruote e il mandrino principale funzionano in un bagno d'olio.
• Coperchio della vite di avanzamento
• Slitta meccanizzata con precisione
• Tutte le guide possono essere regolate tramite gibs.
• Taglio meccanico di avanzamento longitudinale della slitta del banco con quattro eccentriche regolabili
• Rotazione destra/sinistra nella slitta del letto commutabile tramite mandrino di commutazione
• Elettronica di sicurezza a due canali
• Lubrificazione centrale nella slitta del letto
• Gamma di regolazione della slitta superiore ± 90
• Ruote dentate di funzionamento fluido, temprate e rettificate, montate su 2 cuscinetti a rulli conici di precisione regolabili
• Interruttore con calcolo del ciclo di vita, testato secondo la norma EN ISO 13849
• Grande protezione contro i trucioli con lampada a LED integrata
• Volanti con scala fine regolabile 0,04 / 0,02 mm
• Volanti di sicurezza con funzione di disinnesto secondo EN23125 sugli assi X e Z
• Riduttore di avanzamento ad alta velocità di design chiuso, ruote dentate e assi temprati e rettificati, funzionanti in bagno d'olio in cuscinetti di precisione.
• Scala del quadrante filettata regolabile
• Contropunto per tornitura conica regolabile ± 10 mm
• Contropunto e volante con scala fine regolabile di 0,025 mm
• Regolazione rapida, semplice e senza attrezzi del contropunto tramite leva di bloccaggio
• Cablaggio tramite catena portacavi
• Letto a prisma fortemente scanalato, temprato per induzione e rettificato con precisione in ghisa grigia
• Dispositivo di raffreddamento con serbatoio di refrigerante separato con indicatore di livello e separatore d'olio; svuotamento e pulizia facili e complete secondo DIN
• Dispositivo di arresto di emergenza con azionamento a pedale

SPECIFICHE TECNICHE

Sistema di lubrificazione di raffreddamento

• Uscita della pompa di refrigerante 125 watt

Dimensioni e pesi

• lunghezza circa 3265 millimetri
• Larghezza/profondità circa 1065 millimetri
• Altezza circa 1550 millimetri
• Peso approssimativo. 1965 chilogrammi

Dati elettrici

• Uscita del motore di azionamento 5,5 kW
• Valore nominale totale 5,8 kW
• Tensione di alimentazione 400 volt
• Frequenza di rete 50 Hz

Alimentazione

• Gamma di alimentazione longitudinale 0,031 – 1,7 mm/rev
• Numero di avanzamenti longitudinali 42
• Gamma di alimentazione piana 0,014 – 0,784 mm/rev
• Numero di alimentazioni piane 42

Passi

• Passo metrico 0,1 – 14 mm/rev
• Numero di passi metrici 41
• Campo imperiale 112 – 2 Gg/1"
• Numero di passi imperiali 41
• Passo diametrale 4 – 112 ppp
• Numero di passi diametrali 50
• Passo di filettatura modulare 0,1 – 7 mm/rev
• Numero di passi di filettatura modulari 34

Gamma di velocità

• Numero di marce 12
• Gamma di velocità 25 – 2000 min¯¹

Mandrino

• Mandrino del mandrino Blocco a leva DIN ISO 702-2 n. 6
• Diametro del foro del mandrino/diametro del passaggio della barra 58 millimetri
• Altezza massima del portautensili 25 millimetri
• Cono del mandrino MT 6

Contropunto

• Getto MT 4
• Traccia della penna 130 millimetri
• Diametro della penna 60 millimetri

Assi

• Slitta superiore di spostamento 125 millimetri
• Carro trasversale di viaggio 285 millimetri
• Sella per carro di viaggio 1805 millimetri

Aree di lavoro

• Altezza massima 230 millimetri
• Larghezza massima 2060 millimetri
• Diametro di rotazione sul banco della macchina 460 millimetri
• Diametro di oscillazione nel ponte del letto 690 millimetri
• Diametro di oscillazione sopra il carro di pianificazione 270 millimetri
• lunghezza di rotazione nel ponte del letto 240 millimetri
• Larghezza del letto 300 millimetri
• VPE 1

COMPONENTI/IMBALLAGGIO

Unità: ud.

Unità di imballaggio: 1

• Contropunto fisso di apertura Ø 25 - Ø 178 mm
• Contropunto girevole apertura Ø 19 - Ø 114 mm
• Luce LED per macchina
• Adattatore MK6-MK4
• Punto centrale non girevole MK4
• Punto centrale MK4 non girevole, ma resistente alla temperatura
• Supporto in acciaio di cambio rapido SWH 5-B
• Supporto in acciaio 25 x 120 tipo D per scalpello quadrato di 20 mm
• Osservazione del filo
• Gioco di ingranaggi intercambiabili
• Ingranaggi per calibro di filettatura (metrico)
• Riempimento iniziale della macchina con olio di qualità
• Strumento operativo

ATTREZZATURA

Indicatore di posizione digitale DPA 31 Plus

PER QUALE TIPO DI LAVORO È APPROPRIATO

Il Tornio a banco TH 4620D con DPA31 PLUS OPTIMUM è adatto per:

• Meccanizzazione di pezzi
• Prototipazione
• Fai da te
• Educazione
• Industria artigianale

CERTIFICAZIONE

- EN ISO 13849: La norma EN ISO 13849 si concentra sulla sicurezza dei sistemi di controllo relativi alle macchine, stabilendo requisiti per la progettazione e la valutazione di questi sistemi per garantire un funzionamento sicuro e minimizzare i rischi di guasti che possano causare infortuni o danni. Definisce livelli di prestazione (PL) che devono essere raggiunti in base al rischio, considerando la probabilità e le conseguenze dei guasti, e comprende aspetti come la ridondanza e la diagnosi del sistema per garantire la sua affidabilità nell'ambiente di lavoro.

- EN 23125: La norma EN 23125 affronta la sicurezza nella manipolazione di materiali sfusi, stabilendo requisiti per la progettazione e l'uso di attrezzature, garantendo la sicurezza degli operatori e minimizzando i rischi.
