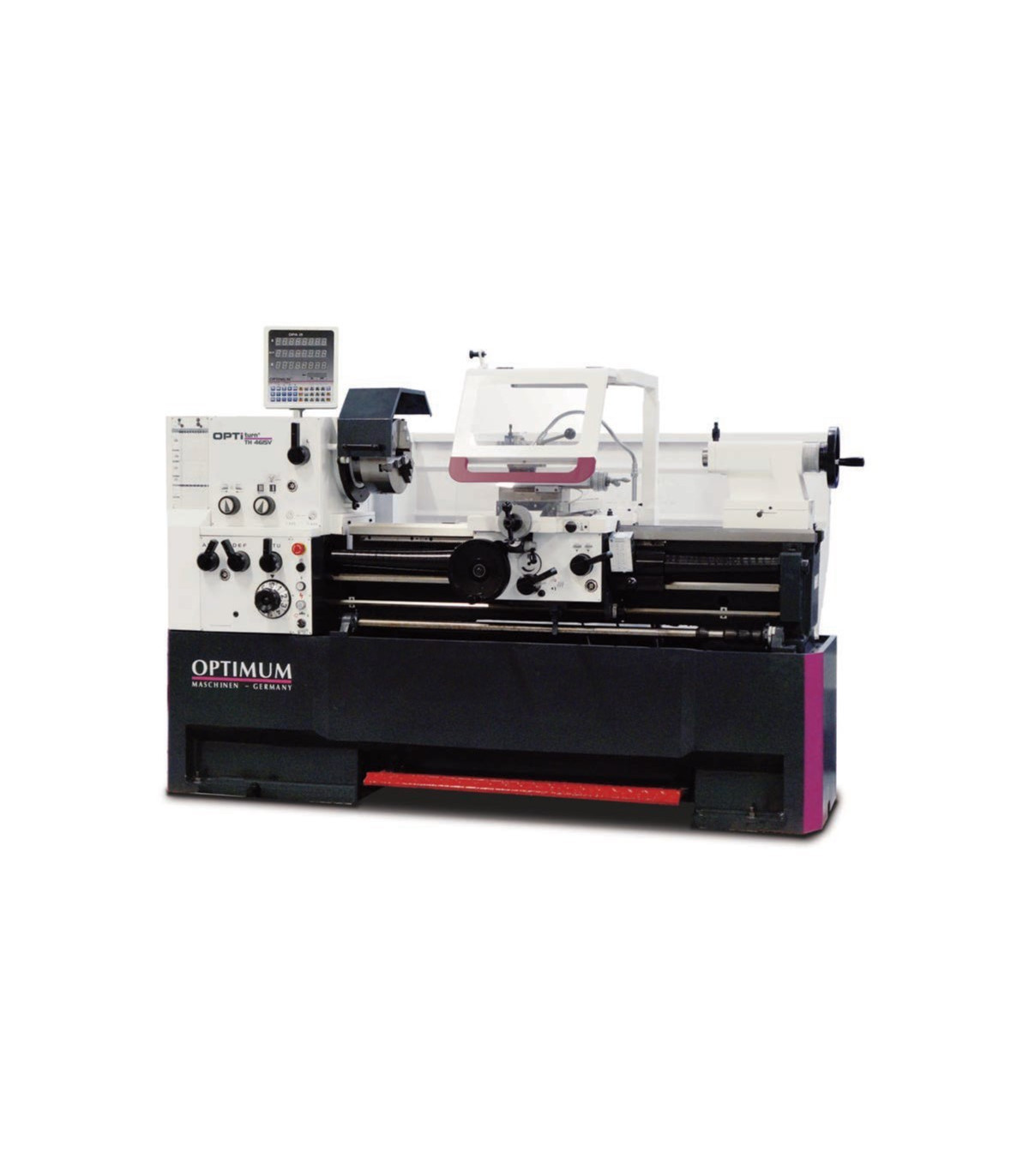

Bänktorno TH 4620D mit DPA31 PLUS OPTIMUM

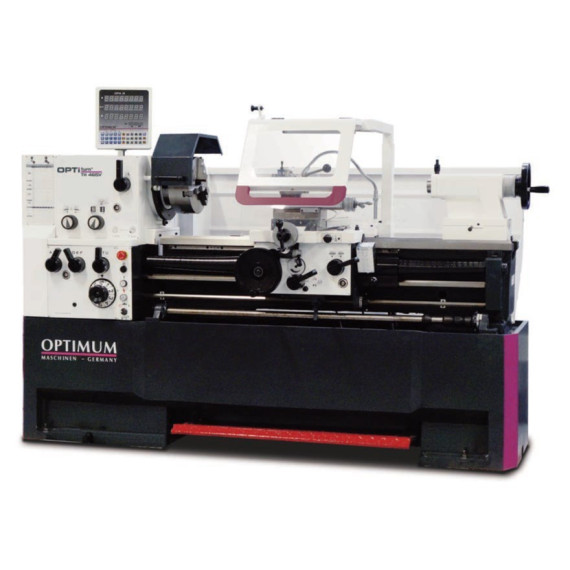

Bankdrehmaschine TH 4620D mit DPA31 PLUS OPTIMUM. Die Bankdrehmaschine TH 4620D mit DPA31 PLUS OPTIMUM bietet einen präzisen und sanften Betrieb. Mit einer gehärteten Z-Achsenführung garantiert sie eine Konzentrizität von ≤ 0,015 mm. Ihr robustes Design umfasst Sicherheitselektronik, zentrale Schmierung und ein effizientes Kühlsystem. Alle Führungen sind einstellbar und sie verfügt über ein leicht zu bedienendes Gegenlager. Ideal für anspruchsvolle Arbeiten, sorgt ihre Konstruktion im Ölbad für Langlebigkeit und optimale Leistung bei jedem Einsatz.

MERKMALE

• Gehärtete und geschliffene Z-Achsenführung
• Garantierte Konzentrizität der Spindelspitze ≤ 0,015 mm
• Die Achsen, Räder und die Hauptspindel arbeiten in einem Ölbad.
• Vorschubschraubendeckel
• Präzise mechanisierte Schlittenführung
• Alle Führungen sind durch Gleitstücke einstellbar.
• Mechanischer Vorschub für die Längsbewegung des Bankenschlittens mit vier einstellbaren Exzentriken
• Rechts-/Linksdrehung am Bettschlitten umschaltbar über Umschaltspindel
• Zweikanal-Sicherheitselektronik
• Zentrale Schmierung am Bettschlitten
• Einstellbereich des oberen Schlittens ± 90
• Sanftlaufende, gehärtete und geschliffene Zahnräder, montiert auf 2 einstellbaren Präzisionskegelrollenlagern
• Schalter mit Lebenszyklusberechnung, geprüft nach EN ISO 13849
• Großer Späne-Schutz mit integrierter LED-Maschinenlampe
• Verstellbare Feineinstellung der Handräder 0,04 / 0,02 mm
• Sicherheitsräder mit Freilauffunktion gemäß EN23125 an den Achsen X und Z
• Hochgeschwindigkeits-Vorschubantrieb in geschlossener Bauweise, gehärtete und geschliffene Zahnräder und Achsen, die in einem Ölbad in Präzisionslagern arbeiten.
• Verstellbare Gewindeskala
• Gegenlager für konisches Drehen einstellbar ± 10 mm
• Gegenlager und Handrad mit einstellbarer Feineinstellung von 0,025 mm
• Schnelle, einfache und werkzeuglose Einstellung des Gegenlagers über einen Spannhebel
• Kabelverlegung über Kabelschleppkette
• Stark gerippter Prismenschlitten, induktionsgehärtet und präzise geschliffen aus Grauguss
• Kühlgerät mit separatem Kühlmittelbehälter mit Füllstandsanzeige und Ölabscheider; einfaches und vollständiges Entleeren und Reinigen gemäß DIN
• Not-Aus-Einrichtung mit Fußbetätigung

TECHNISCHE SPEZIFIKATIONEN

Kühlmittel-Schmiersystem

• Kühlmittelpumpenleistung 125 Watt

Abmessungen und Gewichte

• Länge ca. 3265 Millimeter
• Breite/Tiefe ca. 1065 Millimeter
• Höhe ca. 1550 Millimeter
• Gewicht ca. 1965 Kilogramm

Elektrische Daten

• Antriebsleistung 5,5 kW
• Nennwert insgesamt 5,8 kW
• Versorgungsspannung 400 Volt
• Netzfrequenz 50 Hz

Vorschub

• Längsvorschubbereich 0,031 – 1,7 mm/U
• Anzahl der Längsvorschübe 42
• Planvorschubbereich 0,014 – 0,784 mm/U
• Anzahl der Planvorschübe 42

Steigungen

• Metrische Steigung 0,1 – 14 mm/U
• Anzahl der metrischen Steigungen 41
• Imperialbereich 112 – 2 Gg/1"
• Anzahl der imperialen Steigungen 41
• Durchmessersteigung 4 – 112 ppp
• Anzahl der Durchmessersteigungen 50
• Modulare Gewindesteigung 0,1 – 7 mm/U
• Anzahl der modularen Gewindesteigungen 34

Drehzahlbereich

• Anzahl der Gänge 12
• Drehzahlbereich 25 – 2000 min¯¹

Spindel

• Spindelstock Keilverschluss DIN ISO 702-2 Nr. 6
• Durchmesser des Spindelbohrung/Durchmesser des Stangenübergangs 58 Millimeter
• Maximale Höhe des Werkzeughalters 25 Millimeter
• Spindelkonus MT 6

Gegenlager

• Wurf MT 4
• Stiftlänge 130 Millimeter
• Durchmesser des Stifts 60 Millimeter

Achsen

• Obere Schlittenverlagerung 125 Millimeter
• Querschlittenverlagerung 285 Millimeter
• Reise-Sattel für den Querschlitten 1805 Millimeter

Arbeitsbereiche

• Maximale Höhe 230 Millimeter
• Maximale Breite 2060 Millimeter
• Drehdurchmesser über der Maschinenbank 460 Millimeter
• Schwingdurchmesser über dem Bettträger 690 Millimeter
• Schwingdurchmesser über dem Planungswagen 270 Millimeter
• Drehbreite über dem Bettträger 240 Millimeter
• Breite des Bettes 300 Millimeter
• VPE 1

KOMPONENTEN/VERPACKUNG

Einheit: Stk.

Verpackungseinheit: 1

• Feste Auflage mit Öffnung Ø 25 - Ø 178 mm
• Drehbare Auflage mit Öffnung Ø 19 - Ø 114 mm
• LED-Licht für Maschinen
• Adapter MK6-MK4
• Fester Mittelpunkt MK4
• Fester Mittelpunkt MK4, jedoch temperaturbeständig
• Schnellwechselstahlhalter SWH 5-B
• Stahlhalter 25 x 120 Typ D für quadratischen Meißel von 20 mm
• Fadenbeobachtung
• Wechselgetriebe
• Getriebe für Gewindemessung (metrisch)
• Erstbefüllung der Maschine mit Qualitätsöl
• Betriebswerkzeug

AUSRÜSTUNG

Digitale Positionsanzeige DPA 31 Plus

FÜR WELCHE ART VON ARBEITEN IST ES GEEIGNET

Die Bankdrehmaschine TH 4620D mit DPA31 PLUS OPTIMUM ist geeignet für:

• Bearbeitung von Teilen
• Prototypenbau
• Heimwerken
• Bildung
• Handwerksindustrie

ZERTIFIZIERUNG

- EN ISO 13849: Die Norm EN ISO 13849 konzentriert sich auf die Sicherheit von Maschinensteuerungssystemen und legt Anforderungen für das Design und die Bewertung dieser Systeme fest, um einen sicheren Betrieb zu gewährleisten und das Risiko von Ausfällen, die zu Verletzungen oder Schäden führen können, zu minimieren. Sie definiert Leistungsniveaus (PL), die je nach Risiko erreicht werden müssen, wobei die Wahrscheinlichkeit und die Folgen von Ausfällen berücksichtigt werden, und umfasst Aspekte wie Redundanz und Systemdiagnose, um die Zuverlässigkeit im Arbeitsumfeld zu gewährleisten.

- EN 23125: Die Norm EN 23125 behandelt die Sicherheit beim Umgang mit Schüttgütern und legt Anforderungen für das Design und die Nutzung von Geräten fest, um die Sicherheit der Bediener zu gewährleisten und Risiken zu minimieren.
