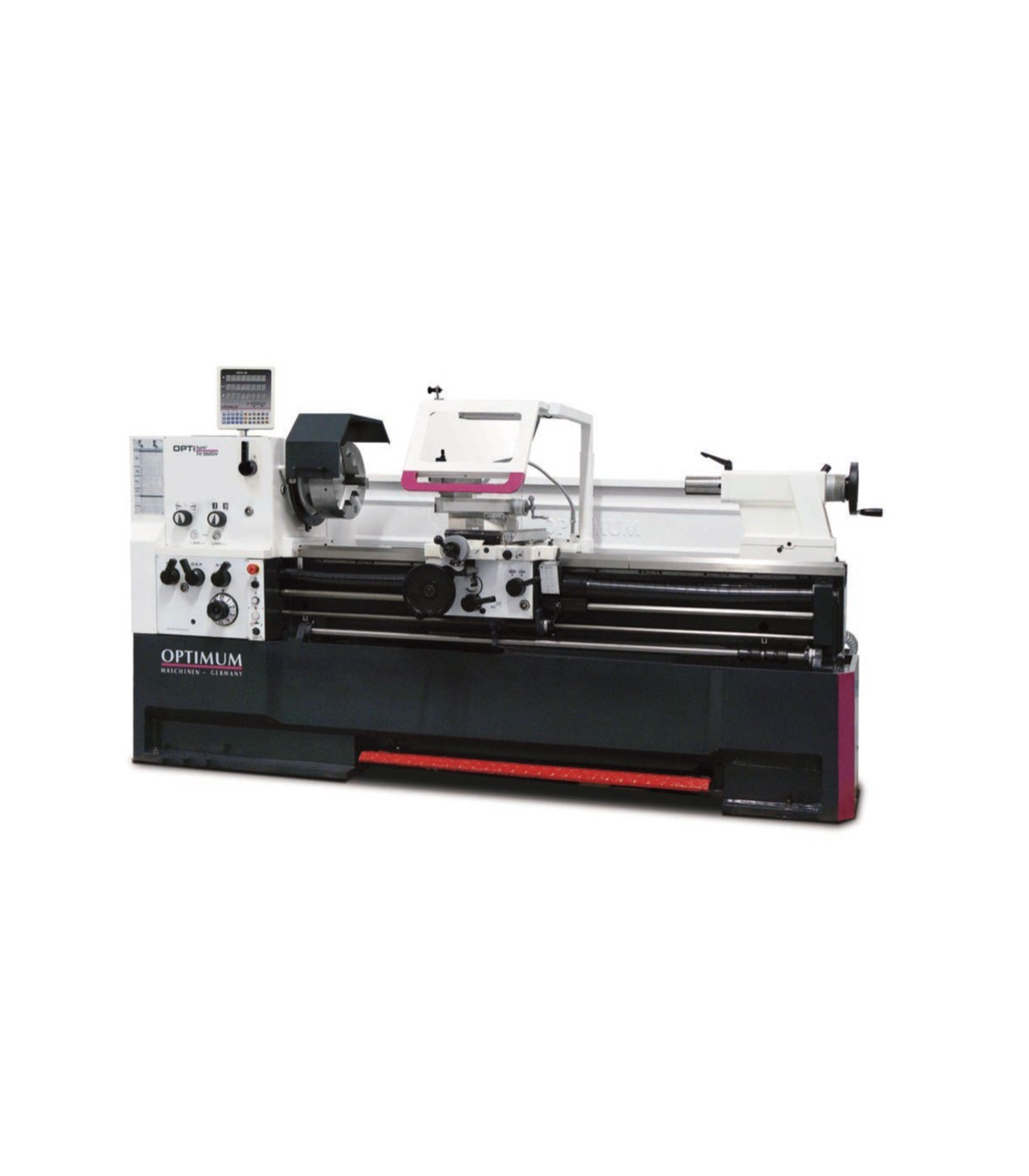

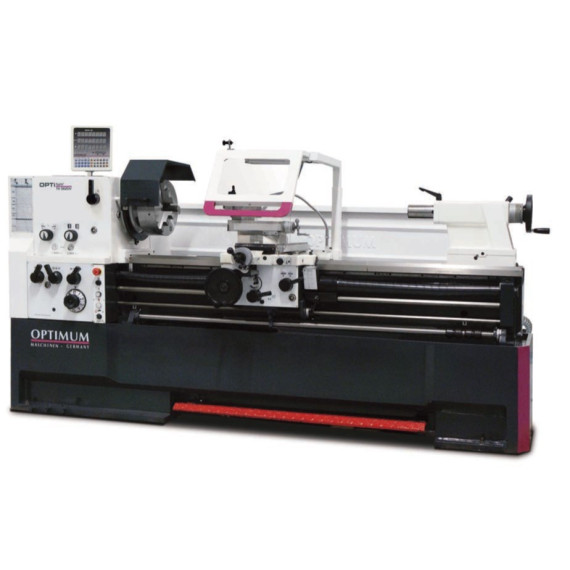

Tornio da banco per pezzi metallici TU 5615D OPTIMUM

Tornio da banco per pezzi metallici TU 5615D OPTIMUM. Il tornio da banco TU 5615D OPTIMUM è ideale per pezzi metallici, offrendo precisione con una concentricità di ≤ 0,015 mm. La sua costruzione include guide regolabili, elettronica di sicurezza e lubrificazione centrale. Gli assi funzionano in bagno d'olio, garantendo durabilità. Inoltre, è dotato di un contropunto regolabile e di un sistema di raffreddamento efficiente. Il suo design robusto e la funzionalità permettono una gestione facile e sicura, rendendolo uno strumento essenziale per lavori impegnativi.

CARATTERISTICHE

• Guida dell'asse Z temprata e rettificata
• Concentricità garantita della punta dell'albero ≤ 0,015 mm
• Porta mandrino Camlock DIN ISO 702-2 N° 8
• Coperchio della vite di avanzamento
• Slitta meccanizzata con precisione
• Tutte le guide possono essere regolate tramite gibs.
• Rotazione destra/sinistra nella slitta del letto commutabile tramite albero di commutazione
• Elettronica di sicurezza a due canali
• Lubrificazione centrale nella slitta del letto
• Intervallo di regolazione della slitta superiore ± 90
• L'albero principale funziona in bagno d'olio
• Assi e ruote funzionanti in bagno d'olio
• Ruote dentate a marcia fluida, temprate, rettificate e montate con 2 cuscinetti a rulli conici di precisione regolabili.
• Interruttore con calcolo del ciclo di vita, testato secondo la norma EN ISO 13849
• Volanti con scala fine regolabile 0,04 / 0,02 mm
• Volanti di sicurezza con funzione di disinnesto secondo EN23125 sugli assi X e Z
• Ingranaggi e assi temprati e rettificati, funzionanti in bagno d'olio in cuscinetti di precisione.
• Leva selettore chiaramente disposta per cambiare le velocità di avanzamento
• Design chiuso della scatola degli ingranaggi di alimentazione ad alta velocità
• Interruttore di impatto di arresto di emergenza, interruttore di protezione del motore, interruttore principale bloccabile
• Dispositivo di arresto di emergenza con azionamento a pedale
• Contropunto per tornitura conica regolabile ± 10 mm
• Contropunto e volante con scala fine regolabile di 0,025 mm. Regolazione rapida, semplice e senza attrezzi tramite leva di bloccaggio.
• Catena portacavi per una gestione attenta di cavi e tubi
• Letto a prisma fortemente scanalato, temprato per induzione e rettificato con precisione in ghisa grigia
• Dispositivo di raffreddamento con serbatoio di refrigerante separato con indicatore di livello e separatore d'olio; svuotamento e pulizia facili e complete secondo DIN
• Scala regolabile del calibro di filettatura

SPECIFICHE TECNICHE

Sistema di lubrificante di raffreddamento

• Uscita della pompa di refrigerante 125 watt

Dimensioni e pesi

• lunghezza circa 2950 millimetri
• larghezza/profondità circa 1150 millimetri
• altezza circa 1650 millimetri
• peso approssimativo 2300 chilogrammi

Dati elettrici

• Uscita del motore di azionamento 7,5 kW
• Valore nominale totale 8,5 kW
• Tensione di alimentazione 400 volt
• Frequenza di rete 50 Hz

Alimentazione

• Intervallo di alimentazione longitudinale 0,059 – 1,646 mm/giro
• Numero di avanzamenti longitudinali 35
• Gamma di alimentazione piana 0,020 – 0,573 mm/giro
• Numero di alimentazioni piane 35

Passaggi

• Passo metrico 0,2 – 14 mm/giro
• Numero di passi metrici 47
• Campo imperiale 112 – 2 Gg/1"
• Numero di passi imperiali 60
• Passo diametrale 4 – 112 ppp
• Numero di passi diametrali 50
• Passo di filettatura modulare 0,1 – 7 mm/giro
• Numero di passi di filettatura modulari 34

Intervallo di velocità

• Numero di marce 12
• Intervallo di velocità 25 – 1600 min¯¹

Mandrino

• Mandrino di mandrino Blocco a leva DIN ISO 702-2 n. 8
• Diametro del foro del mandrino/diametro del passaggio della barra 80 millimetri
• Altezza massima del portautensili 25 millimetri
• Cono del mandrino MT 7

Contropunto

• Getto MK 5
• Traccia di penna 180 millimetri
• Diametro della penna 75 millimetri

Assi

• Slitta superiore di spostamento 130 millimetri
• Carrello trasversale di viaggio 316 millimetri
• Sella per carrello di viaggio 1210 millimetri

Aree di lavoro

• Altezza massima 280 millimetri
• Larghezza massima 1420 millimetri
• Diametro di rotazione sul banco della macchina 560 millimetri
• Diametro di oscillazione nel ponte del letto 790 millimetri
• Diametro di oscillazione sopra il carro di pianificazione 355 millimetri
• lunghezza di rotazione nel ponte del letto 170 millimetri
• Larghezza del letto 350 millimetri
• VPE 1

COMPONENTI/IMBALLAGGIO

Unità: ud.

Unità di imballaggio: 1

• Passo di smusso fisso Ø max. 165 mm
• Passo del bisello mobile Ø max. 95 mm
• Luce LED per macchina
• TH 5615D-TH 5630D: Manicotto riduttore MK 7 / MK 5
• TH 5620V: Manicotto riduttore Ø 113 mm / MK 5
• Punto di centraggio fisso MK 5
• Punto di centraggio fisso e girevole MK 5
• Supporto in acciaio a cambio rapido 7-C
• Supporto in acciaio 32 x 150 tipo D per scalpelli quadrati
• Calibro di filettatura
• Riempimento iniziale della macchina con olio di qualità
• Gioco di cambio marce
• Strumento operativo

ATTREZZATURA

Indicatore di posizione digitale DPA 31 Plus

PER QUALE TIPO DI LAVORO È ADATTO

Il tornio da banco per pezzi metallici TU 5615D OPTIMUM è adatto per:

• Meccanizzazione di pezzi
• Prototipazione
• Fai da te
• Educazione
• Industria artigianale

CERTIFICAZIONE

- EN ISO 13849: La norma EN ISO 13849 si concentra sulla sicurezza dei sistemi di controllo relativi alle macchine, stabilendo requisiti per la progettazione e la valutazione di questi sistemi per garantire un funzionamento sicuro e minimizzare i rischi di guasti che possano causare lesioni o danni. Definisce livelli di prestazione (PL) che devono essere raggiunti in base al rischio, considerando la probabilità e le conseguenze dei guasti, e comprende aspetti come la ridondanza e la diagnostica del sistema per garantire la sua affidabilità nell'ambiente di lavoro.

- EN 23125: La norma EN 23125 affronta la sicurezza nella manipolazione di materiali sfusi, stabilendo requisiti per la progettazione e l'uso di attrezzature, garantendo la sicurezza degli operatori e minimizzando i rischi.
